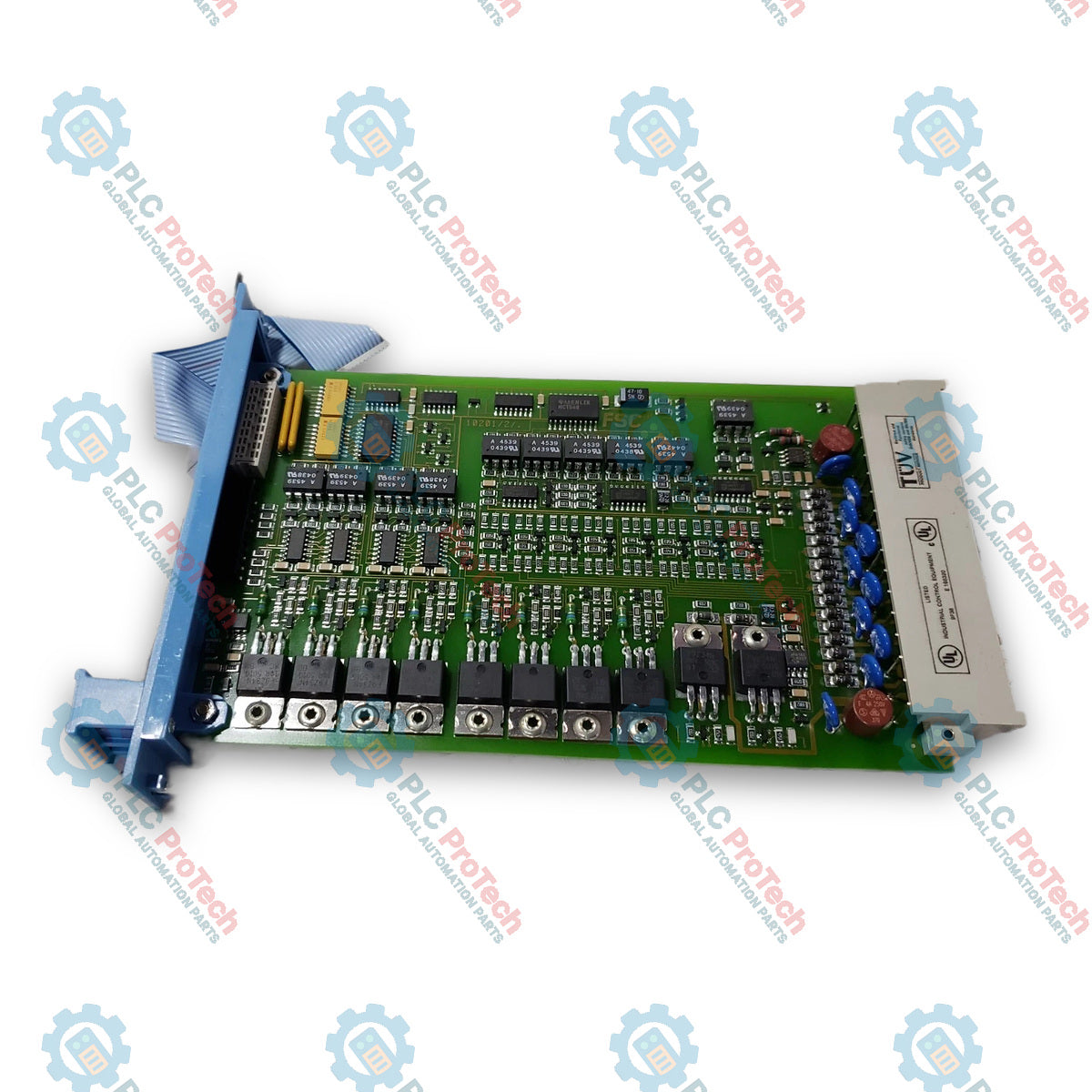

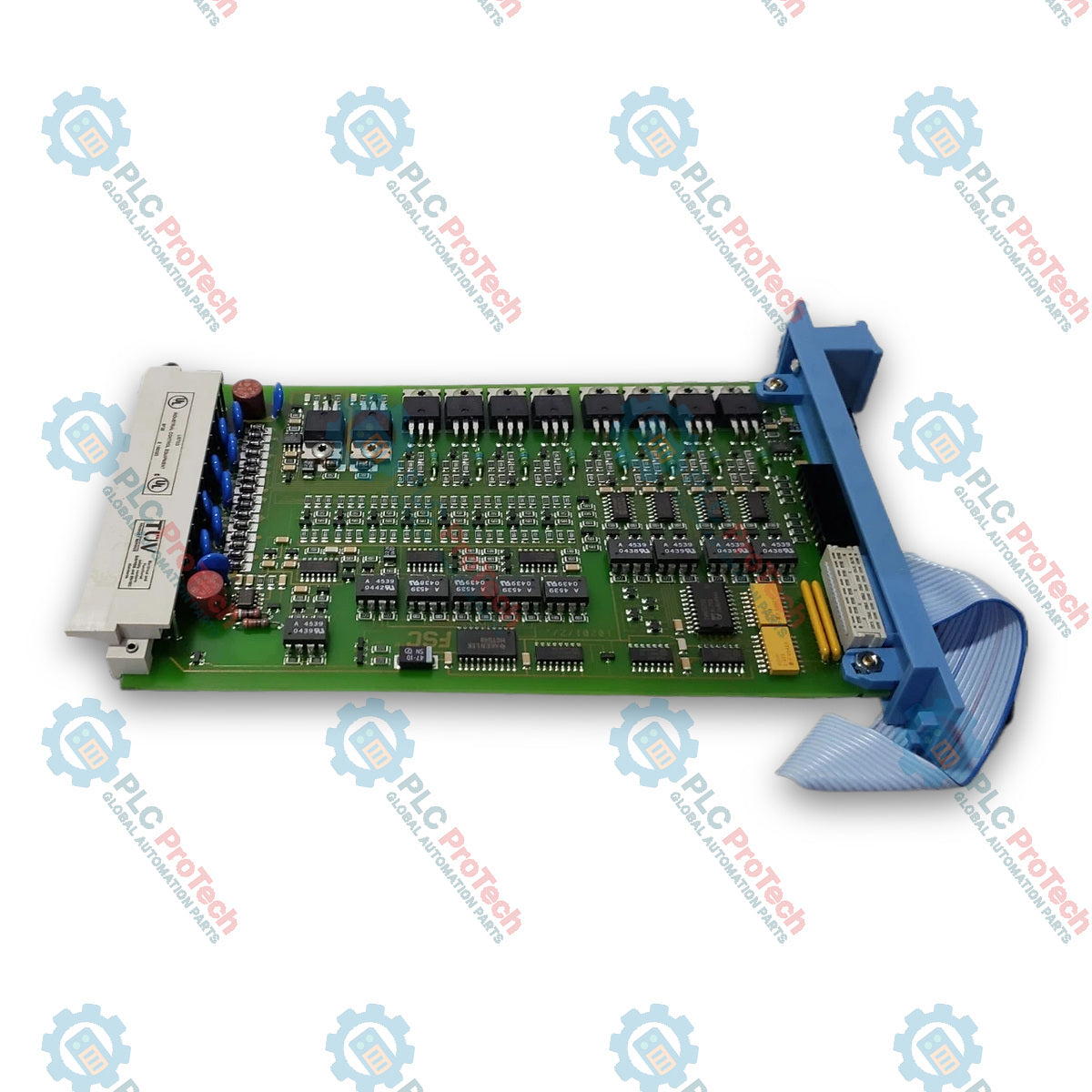

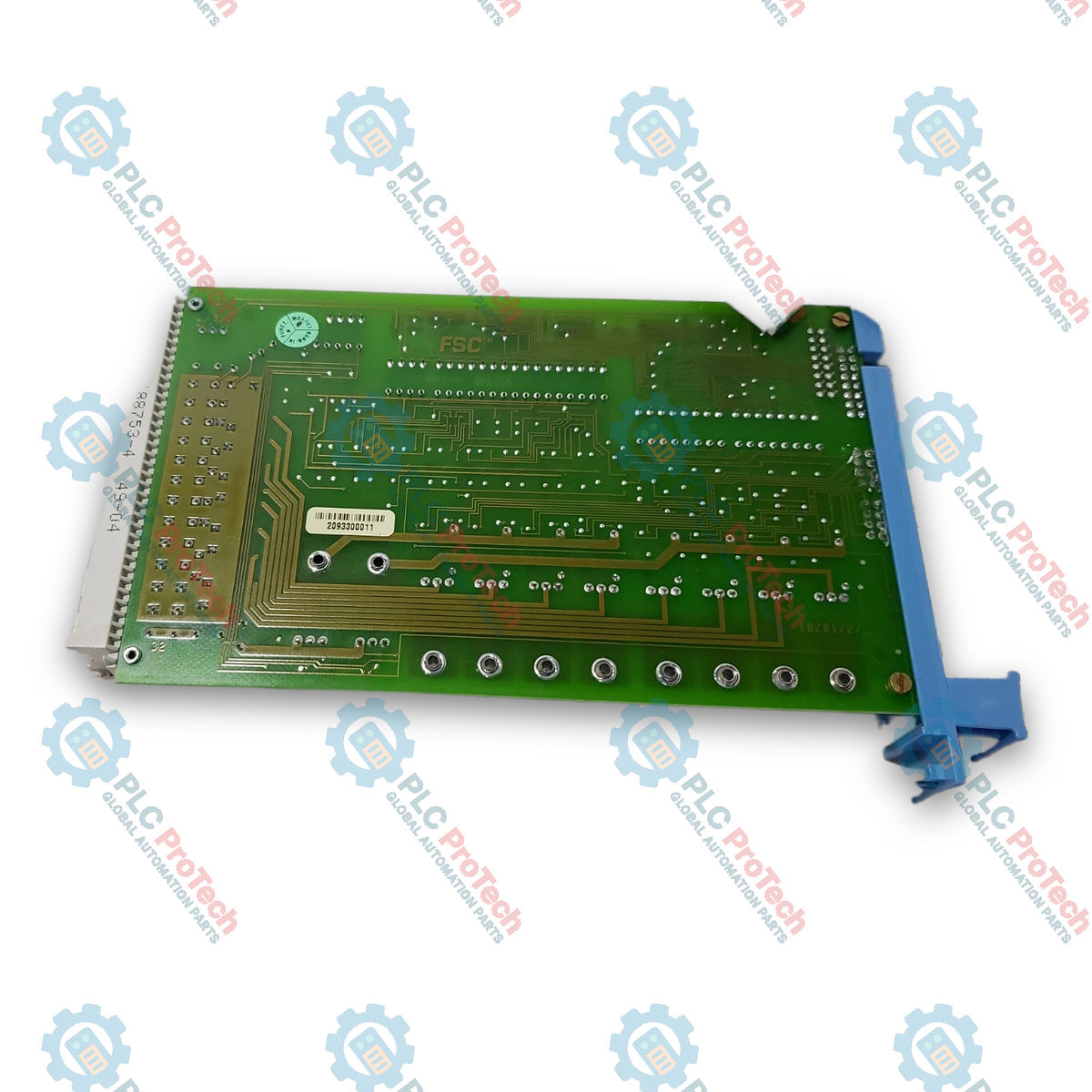

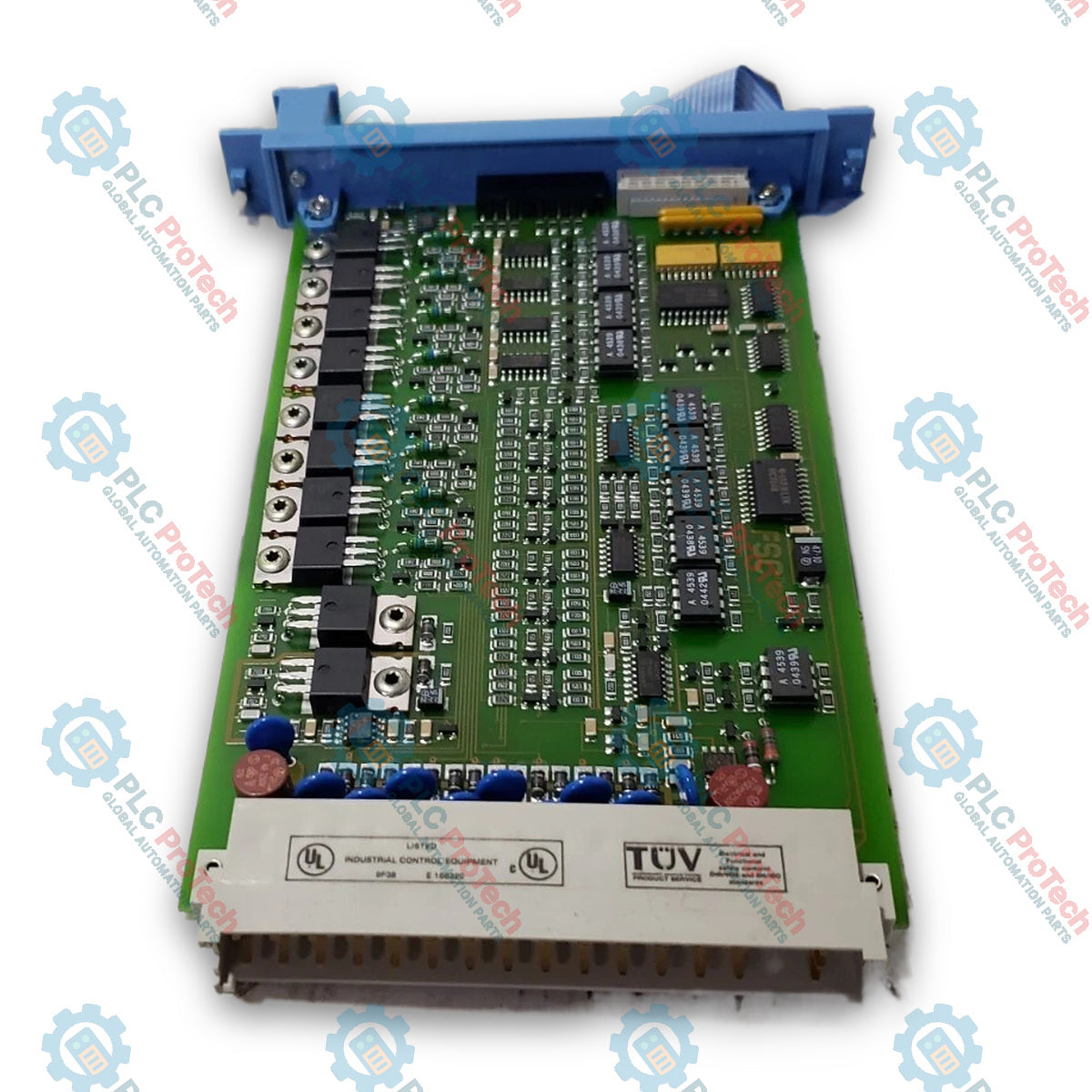

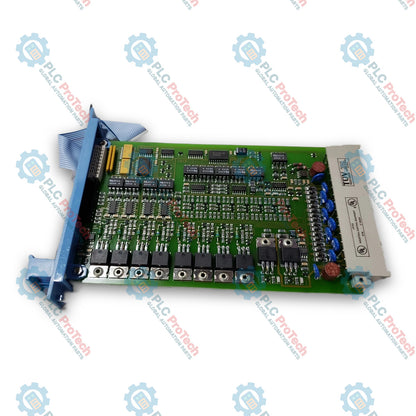

Honeywell FS-SDO-0824 moduł bezpiecznych wyjść cyfrowych Safety Manager

Opis

Honeywell FS-SDO-0824 to moduł bezpiecznych wyjść cyfrowych bez powłoki konformalnej, zaprojektowany do zastosowań w krytycznym sterowaniu procesami, systemach oprzyrządowania bezpieczeństwa (SIS) oraz systemach awaryjnego wyłączania (ESD) w ramach platformy Honeywell Safety Manager. Jako interfejs wysokiej integralności dla układu wykonującego logikę moduł pełni funkcję kluczowej jednostki wykonawczej w funkcjach oprzyrządowania bezpieczeństwa (SIF), osiągających poziomy zgodności do SIL3. Konwertuje wewnętrzne polecenia logiczne z chassis sterownika na sygnały elektryczne na poziomie obiektu, umożliwiając precyzyjne i bezpieczne sterowanie krytycznymi dla bezpieczeństwa siłownikami obiektowymi, zaworami elektromagnetycznymi, przekaźnikami pośredniczącymi oraz urządzeniami sygnalizacji alarmowej.

Zaprojektowany specjalnie do integracji z chassis IO Safety Manager (takimi jak IOCHAS-0001S/R lub IOCHAS-0002S/R), FS-SDO-0824 wykorzystuje 8-kanałową topologię półprzewodnikowych wyjść źródłowych. Każdy kanał wyjściowy dostarcza stabilizowane zasilanie 24 Vdc o wydajności źródłowej do 550 mA na punkt, z wbudowanym zabezpieczeniem przeciwzwarciowym i wewnętrzną diagnostyką usterek, aby zapobiegać niebezpiecznym, niewykrytym awariom. Konstrukcja bez powłoki konformalnej (oznaczona prefiksem FS-) jest zoptymalizowana pod kątem standardowych pomieszczeń sterowni, obudów szafowych i klimatyzowanych centrów automatyki przemysłowej.

Architektura modułu integruje wielostopniowe wewnętrzne szyny zasilające, aby oddzielić przetwarzanie logiki systemowej od dostarczania prądu do pętli obiektowych. Wewnętrzne obwody logiczne są zasilane bezpośrednio z szyny 5 Vdc oraz wewnętrznej szyny 24 Vdc, natomiast obiektowe pętle wyjściowe są zasilane przez dedykowaną zewnętrzną szynę zasilającą 24 Vdc. Zintegrowany monitoring watchdoga (WDG) aktywnie sprawdza poprawność działania logiki systemu i sygnałów sterujących przed zezwoleniem na zmianę stanu wyjścia, zapewniając natychmiastowe przejście do stanu bezpiecznego w przypadku awarii systemu nadrzędnego.

W celu zachowania integralności sprzętu podczas montażu systemu i serwisowania w obiekcie FS-SDO-0824 wykorzystuje fizyczne mechanizmy kodowania kluczami. Kodowanie tylnego złącza krawędziowego zapobiega włożeniu modułu do niewłaściwych gniazd chassis IO, chroniąc zarówno płytę logiki modułu, jak i podłączone oprzyrządowanie obiektowe przed podaniem niewłaściwego napięcia. Moduł bezproblemowo współpracuje z dedykowanymi zespołami zakończeń obiektowych (takimi jak TSDO-0824 lub TSDO-0824C) za pośrednictwem kabli połączeniowych systemu, upraszczając okablowanie szafy i konserwację.

Funkcje

• Wyjścia półprzewodnikowe w trybie fail-safe: Oferuje 8 niezależnych kanałów źródłowych 24 Vdc wyposażonych w zabezpieczenie przeciwzwarciowe, przeznaczonych do wysokodostępnych aplikacji bezpieczeństwa.
• Zintegrowany nadzór watchdoga: Zawiera dedykowany układ sygnału wejściowego watchdoga (znamionowo 8 mA) do monitorowania stanu wykonywania logiki i wyzwalania działań w trybie bezpiecznym.
• Architektura odseparowanego zasilania: Izoluje wewnętrzne przetwarzanie logiczne (wewnętrzne 5 Vdc i 24 Vdc) od zasilania zewnętrznych odbiorników obiektowych (zewnętrzne 24 Vdc), aby zminimalizować propagację zakłóceń elektrycznych.
• Bezpieczeństwo mechanicznego kodowania kluczem: Wykorzystuje zdefiniowane konfiguracje pinów kodowania tylnego złącza (A9/C9), aby zapobiec nieprawidłowemu włożeniu modułu do gniazd chassis I/O.
• Obsługa obciążeń o dużej mocy: Możliwość bezpośredniego sterowania obciążeniami rezystancyjnymi, indukcyjnymi, pojemnościowymi (do 1 µF) oraz lampami żarowymi (do 120 mA / 2.9 W).
• Kompleksowa diagnostyka usterek: Wbudowane ograniczenie prądu i niski prąd upływu w stanie wyłączenia (< 0.1 mA) chronią podłączone elementy wykonawcze przed niezamierzonym uruchomieniem lub naprężeniami cieplnymi.
• Konstrukcja bez powłoki konformalnej: Dopasowana do standardowych przemysłowych szaf sterowniczych, sterowni procesowych i obudów automatyki czystej.

Zastosowania

• Systemy awaryjnego wyłączenia (ESD): Bezpośrednie sterowanie zaworami elektromagnetycznymi 24 Vdc typu de-energize-to-trip, zaworami odcinającymi i elementami wykonawczymi awaryjnego odcięcia.
• Systemy bezpieczeństwa pożarowego i gazowego (F&G): Sterowanie terenowymi lampami ostrzegawczymi, syrenami alarmowymi, elektrozaworami wyzwalającymi systemy gaszenia oraz lokalnymi wskaźnikami stanu.
• Systemy zarządzania palnikami (BMS): Bezpieczne sterowanie wyjściami dla zaworów bezpieczeństwa odcinających gaz paliwowy, przekaźników sekwencji zapłonu i blokad przedmuchu.
• Systemy ochrony wysokociśnieniowej o wysokiej integralności (HIPPS): Szybkie wyzwalanie szybko działających zaworów odcinających bezpieczeństwa w rurociągach gazowych lub cieczowych pod wysokim ciśnieniem.
• Interfejsy przekaźników pośredniczących: Przełączanie obciążeń terenowych o większej mocy, obwodów rozruszników centrów sterowania silnikami (MCC) oraz pomocniczych pętli sterowania za pośrednictwem bezpiecznych przekaźników pośredniczących.

Specyfikacje techniczne

Informacje ogólne

Wymagania dotyczące zasilania

Parametry znamionowe i charakterystyka wyjścia

Warunki środowiskowe i robocze

Wytyczne dotyczące instalacji

1. Kontrola bezpieczeństwa przed instalacją: Rozpakować moduł w obszarze zabezpieczonym przed wyładowaniami elektrostatycznymi (ESD). Sprawdzić styki tylnego złącza modułu, mechanizmy zatrzaskowe obudowy oraz przednią prowadnicę przewodu pod kątem fizycznych uszkodzeń transportowych.
2. Sprawdzić kodowanie klucza gniazda: Upewnić się, że docelowe gniazdo kasety IO jest wyposażone we właściwe kołki kodujące Souriau w pozycjach A9 i C9. Nie próbować wciskać modułu do gniazda z niezgodnym kodowaniem.
3. Kontrole odłączenia zasilania: Przed wykonaniem zmian w okablowaniu lub sprzęcie odłączyć zasilanie albo rozłączyć zewnętrzne przewody zasilające 24 Vdc odpowiedniego zespołu zakończeń obiektowych (FTA).
4. Wkładanie modułu: Wyrównać krawędzie płytki drukowanej z prowadnicami karty wewnątrz kasety IO. Mocno wsunąć moduł do środka, aż tylne złącze krawędziowe całkowicie osadzi się w gnieździe płyty montażowej.
5. Podłączenie przewodu magistrali: Solidnie podłączyć przednie płaskie złącze przewodu modułu do przedniego złącza magistrali na płytce drukowanej kasety IO. Upewnić się, że wszystkie zaczepy odciążające są prawidłowo zazębione.
6. Uziemienie i ekranowanie: Potwierdzić połączenia uziemienia ochronnego (PE) szafy systemowej oraz upewnić się, że ekrany przewodów obiektowych zostały zakończone zgodnie ze specyfikacjami instalacyjnymi Safety Manager.

Wytyczne dotyczące konfiguracji

1. Konfiguracja sprzętu: Otworzyć oprogramowanie Honeywell Safety Builder i dodać moduł FS-SDO-0824 do odpowiedniego gniazda kasety IO w drzewie konfiguracji systemu.
2. Parametryzacja kanałów: Skonfigurować każdy z 8 kanałów wyjściowych zgodnie z wymaganiami pętli (np. regułami wykonywania logiki odłączania do wyzwolenia lub załączania do wyzwolenia).
3. Przypisywanie znaczników: Przypisać nazwy znaczników bezpieczeństwa funkcjonalnego, powiązania z logiką aplikacji oraz limity konfiguracji alarmów do każdego punktu kanału w programie Safety Builder.
4. Aplikacja Logic Downloader: Skompilować i pobrać zaktualizowaną konfigurację projektu Safety Builder do modułów procesora sterującego (QPP).

Zalecenia dotyczące uruchamiania i wymiany

• Kontrole napięcia przed uruchomieniem: Sprawdzić, czy zewnętrzne zasilanie 24 Vdc doprowadzone do zespołu zakończeń obiektowych mieści się ściśle w zakresie roboczym od 20.4 Vdc do 31.2 Vdc przy pełnym obciążeniu.
• Test funkcjonalny kanału wyjściowego: Zmierzyć napięcie wyjściowe na zaciskach terminala obiektowego podczas przełączania kanałów w stan WŁ. (nominalnie 24 Vdc) i WYŁ. (sprawdzenie spadku < 2.0 Vdc).
• Wymiana modułu podczas pracy / wymiana online: W przypadku wymiany istniejącego modułu podczas aktywnej pracy należy upewnić się, że wymagania dotyczące redundancji systemu i blokady bezpieczeństwa umożliwiają bezpieczną wymianę modułu online, zgodnie z procedurami bezpieczeństwa zakładu.
• Przechowywanie modułów zapasowych: Zapasowe moduły z powłoką niekonformalną należy przechowywać w opakowaniach antystatycznych, w szczelnie zamkniętych i suchych warunkach magazynowych (od -40 degC do 85 degC).
