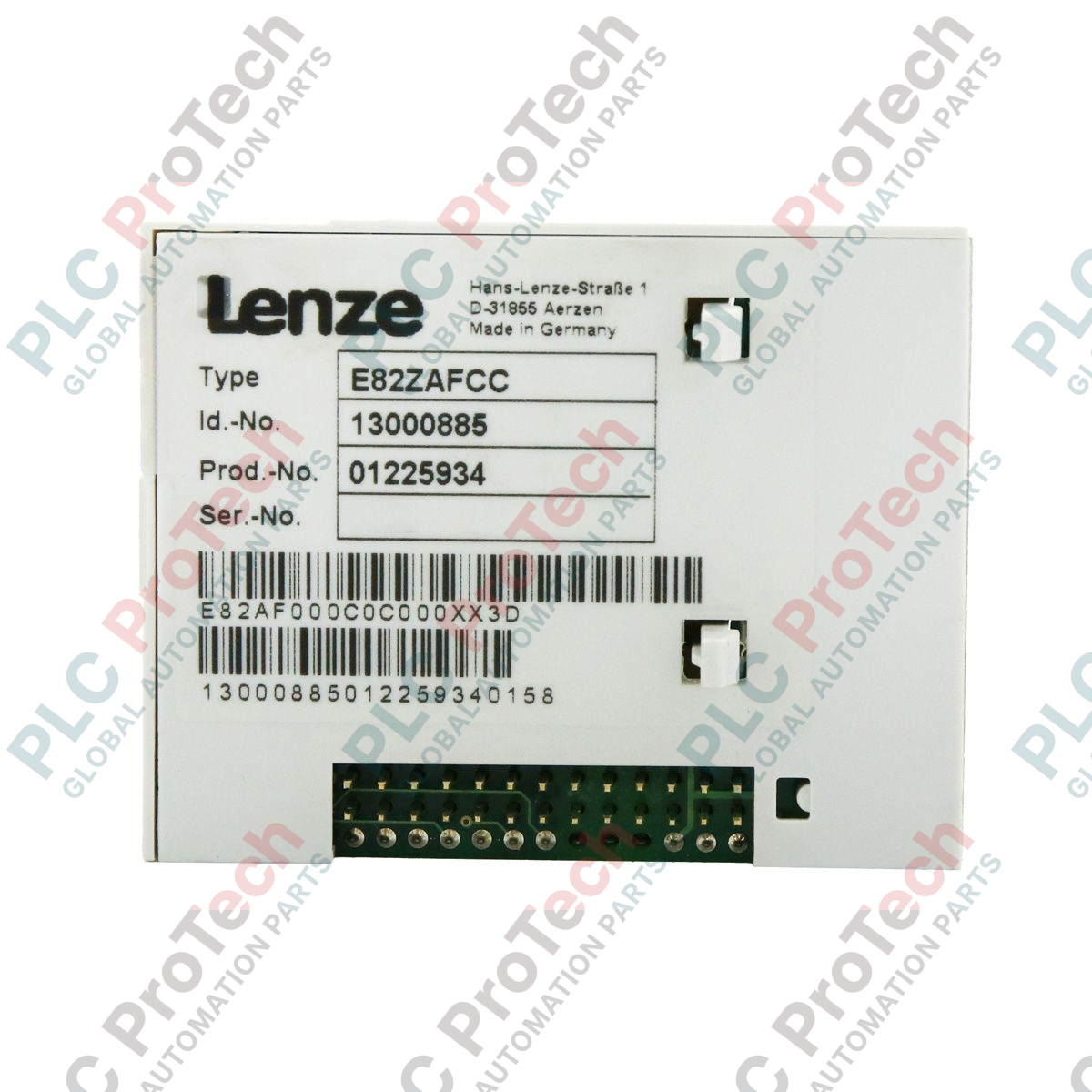

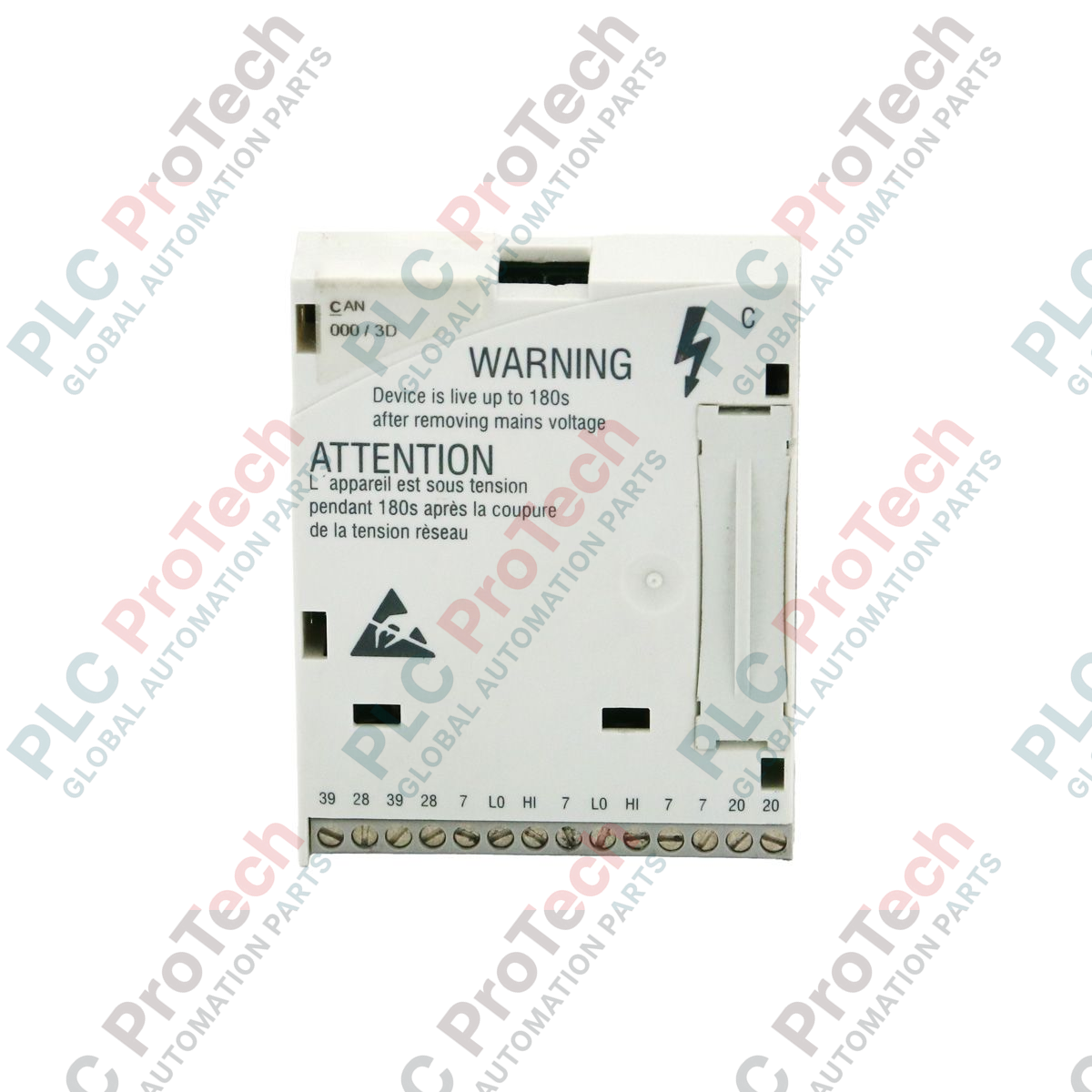

Lenze E82ZAFCC moduł funkcyjny magistrali CAN/systemowej serii 8200

Opis produktu

 Lenze E82ZAFCC (E82ZAFCC) to specjalistyczny moduł funkcyjny opracowany w celu rozszerzenia możliwości komunikacyjnych falowników serii 8200. Jako dedykowany interfejs protokołów CAN/System Bus moduł umożliwia bezproblemową integrację napędu z rozproszonymi architekturami automatyki. Zapewniając niezawodne połączenie komunikacyjne między napędem a siecią sterowania wyższego poziomu,  E82ZAFCC umożliwia szybką wymianę danych, precyzyjną synchronizację ruchu oraz scentralizowane monitorowanie diagnostyczne. Ma to szczególne znaczenie w zastosowaniach przemysłowych, takich jak wieloosiowe systemy transportowe i zautomatyzowane linie montażowe, gdzie utrzymanie stałej komunikacji magistralowej ma kluczowe znaczenie dla zapobiegania awariom całego systemu i optymalizacji czasów cyklu maszyny.

Konfiguracja techniczna

 E82ZAFCC zaprojektowano jako moduł rozszerzeń typu plug-in, montowany bezpośrednio do sprzętu falowników serii 8200, co zapewnia solidne i odporne na drgania połączenie fizyczne. Jego wewnętrzna logika służy do interpretowania telegramów CAN/System Bus i tłumaczenia ich na polecenia napędu przy minimalnych opóźnieniach. Moduł wyposażono w przemysłowe transceivery zdolne do utrzymania integralności sygnału na długich odcinkach okablowania w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych. Zastosowano w nim znormalizowane zaciski do podłączenia magistrali, co ułatwia integrację z istniejącymi topologiami sieci przy minimalnym zapotrzebowaniu na miejsce w szafie. Niskie zużycie energii zapewnia pracę w granicach cieplnych napędu głównego, wspierając niezawodne działanie przez cały okres eksploatacji systemu automatyki.

Specyfikacja techniczna

Najczęściej zadawane pytania

Czy E82ZAFCC jest kompatybilny ze wszystkimi falownikami serii 8200?

Tak, moduł ten jest standardowym interfejsem komunikacji CAN/System Bus w całej platformie serii 8200. Należy sprawdzić, czy oprogramowanie sprzętowe konkretnego falownika obsługuje wymagane funkcje komunikacji magistralowej.

Jak adresowany jest moduł w magistrali CAN?

Adresowanie węzła i ustawienia prędkości transmisji są zazwyczaj konfigurowane za pomocą menu parametrów napędu, które rozpoznaje moduł po włączeniu zasilania. Szczegółowe indeksy parametrów można znaleźć w instrukcji systemowej serii 8200.

Co oznacza status wycofywania z produkcji tego modułu?

Status wycofywania z produkcji wskazuje, że komponent zbliża się do końca cyklu życia. Utrzymujemy aktywne zapasy oryginalnych części, aby zapewnić niezawodne zamienniki dla istniejących instalacji i zagwarantować stabilną komunikację sieciową.

Jakie są typowe objawy awarii komunikacji modułu?

Objawy obejmują błędy „Bus Off” w sterowniku PLC, sporadyczne przekroczenia czasu komunikacji lub kody błędów napędu wskazujące na utratę synchronizacji łącza sterowania. Jeśli problemy z komunikacją nadal występują, należy zawsze sprawdzić fizyczne rezystory terminujące magistralę na obu końcach linii.

Wytyczne dotyczące instalacji i eksploatacji

• Terminacja magistrali: Aby zapewnić niezawodną komunikację magistrali CAN, należy zawsze zainstalować rezystor terminujący 120 omów na obu skrajnych końcach sieci. Nieprawidłowa terminacja magistrali może prowadzić do odbić sygnału i niestabilnej transmisji danych.

• Ekranowanie sygnału: Do wszystkich połączeń CAN/System Bus należy używać ekranowanych przewodów dwużyłowych ze skręconą parą. Ekran należy prawidłowo uziemić w jednym punkcie, aby zapobiec powstawaniu pętli uziemienia, które mogą wprowadzać zakłócenia do wrażliwych obwodów komunikacyjnych.

• Środki ostrożności podczas obsługi: Jako wrażliwy interfejs komunikacyjny  E82ZAFCC jest podatny na wyładowania elektrostatyczne (ESD). Podczas instalacji lub wyjmowania modułu z obudowy napędu należy zawsze trzymać go za obudowę i używać uziemionej opaski na nadgarstek, aby chronić wewnętrzne elementy elektroniczne.
