LJ71GF11-T2-CM Lokalny moduł nadrzędny CC-Link IE Field Mitsubishi, seria MELSEC-L

Przegląd produktu

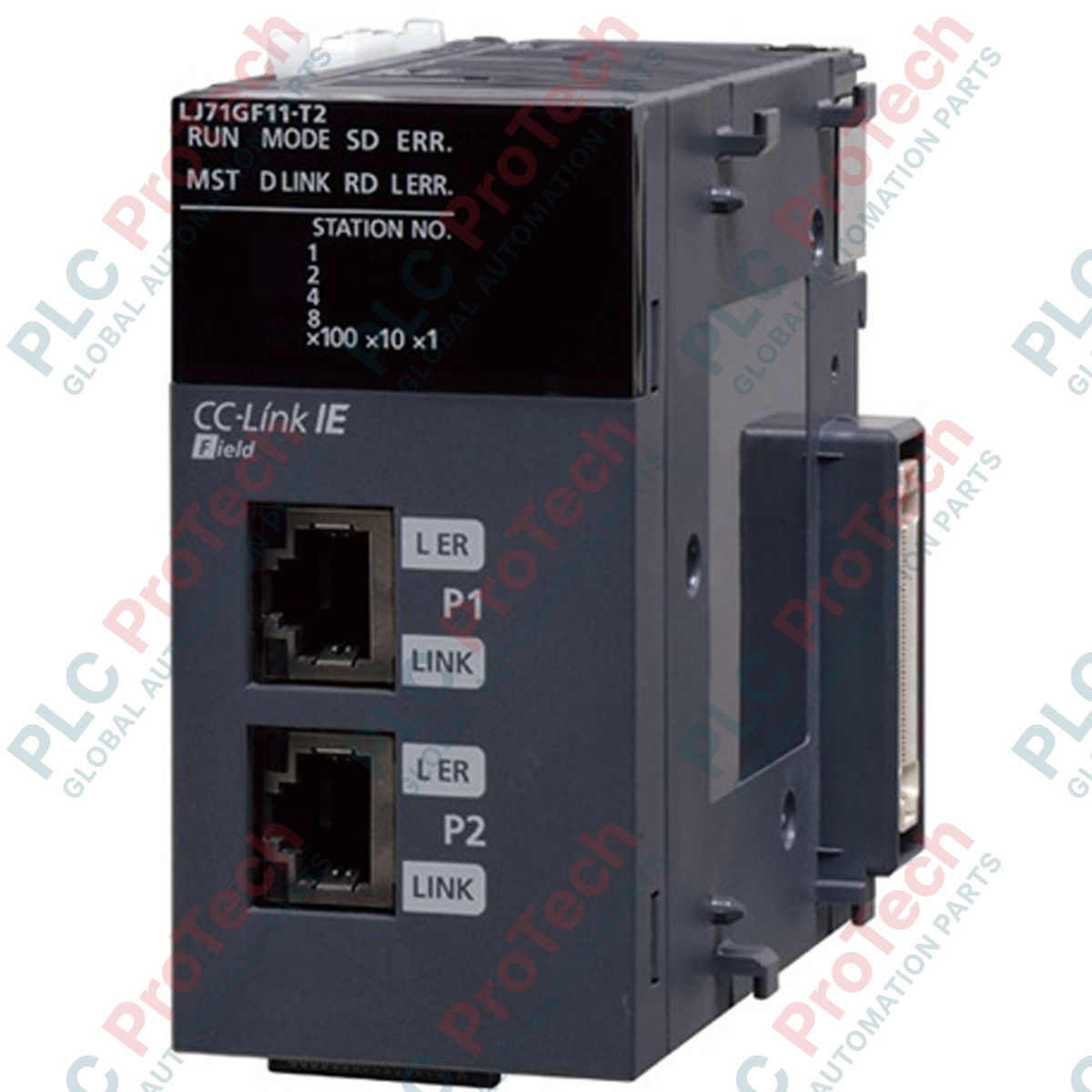

Moduł Mitsubishi LJ71GF11-T2-CM (LJ71GF11T2CM) to wysokowydajny moduł stacji master/lokalnej sieci CC-Link IE Field Network, zaprojektowany specjalnie dla sterowników PLC serii MELSEC-L. Działając z imponującą szybkością komunikacji 1 Gb/s, moduł ten integruje urządzenia obiektowe, zdalne moduły I/O i inne sterowniki w jednolitą, szybką sieć opartą na Ethernet. Zoptymalizowany pod kątem branż intensywnie wykorzystujących dane, takich jak produkcja wyświetlaczy ciekłokrystalicznych (LCD), szybkie pakowanie i złożone przetwórstwo żywności,  LJ71GF11-T2-CM zapewnia ogromną przepustowość wymaganą do sterowania ruchem w czasie rzeczywistym oraz gromadzenia dużych ilości danych diagnostycznych. Dzięki zastosowaniu standardowych kabli kategorii 5e (lub wyższej) z podwójnym ekranowaniem oferuje ekonomiczne, a jednocześnie przemysłowe rozwiązanie ograniczające opóźnienia sieci i maksymalizujące całkowitą przepustowość systemu.

Konfiguracja techniczna

LJ71GF11-T2-CM to uniwersalny koncentrator komunikacyjny, który można skonfigurować jako „stację master” do zarządzania siecią lub jako „stację lokalną” do wymiany danych z innymi stacjami master. Obsługuje 16 384 punktów zdalnych wejść/wyjść oraz 8192 słów zdalnych rejestrów, dzięki czemu może obsługiwać niezwykle złożone konfiguracje obiektowe bez pogorszenia wydajności.

Moduł oferuje szybkość transmisji 1 Gb/s z wykorzystaniem standardowych warstw fizycznych Ethernetu (1000BASE-T). Obsługuje elastyczne topologie sieci, w tym liniową, gwiazdową i pierścieniową. W topologii pierścieniowej moduł zapewnia większą niezawodność dzięki funkcji zawracania pętli, która gwarantuje działanie sieci nawet w przypadku odłączenia pojedynczego kabla. Należy pamiętać, że do wykorzystania pełnego zakresu funkcji szybkiej transmisji moduł wymaga procesora MELSEC-L o numerze seryjnym zaczynającym się od „13012” lub wyższym.

Specyfikacja techniczna

Najczęściej zadawane pytania techniczne

P1: Jakie znaczenie ma przyrostek „CM” w numerze tego modelu?

O1: Przyrostek „CM” zazwyczaj oznacza wersję przeznaczoną na rynek chiński lub wersję zgodną z wymaganiami określonego regionu. Może ona zawierać zlokalizowaną dokumentację lub określone certyfikaty środowiskowe, przy zachowaniu identycznych parametrów technicznych jak w standardowym modelu LJ71GF11-T2.

P2: Jak wdrożyć topologię pierścieniową z tym modułem?

O2: Aby zastosować topologię pierścieniową, należy połączyć kable w zamkniętą pętlę i ustawić opcję „Topologia sieci” na „Pierścieniowa” w parametrach GX Works2. Spowoduje to włączenie funkcji zawracania pętli dla nadmiarowych ścieżek komunikacyjnych.

P3: Dlaczego mój moduł nie jest rozpoznawany przez procesor serii L?

O3: Należy upewnić się, że numer seryjny procesora zaczyna się od „13012” lub wyższego. Starsze wersje procesorów nie mają wymaganej wewnętrznej logiki magistrali do komunikacji z szybkimi urządzeniami CC-Link IE Field.

Wskazówki dotyczące projektowania i instalacji

• Dobór kabli: Należy stosować wyłącznie kable STP (ekranowana skrętka) kategorii 5e lub wyższej, przeznaczone do transmisji 1000BASE-T. W środowiskach przemysłowych o wysokim poziomie zakłóceń elektromagnetycznych (EMI) zdecydowanie zaleca się stosowanie kabli z podwójnym ekranowaniem, aby zapobiec utracie pakietów przy szybkości 1 Gb/s.

• Planowanie redundancji: W przypadku topologii gwiazdowej sieć wymaga przemysłowego przełącznika obsługującego szybkość 1 Gb/s. W zastosowaniach o znaczeniu krytycznym preferowana jest topologia pierścieniowa, ponieważ eliminuje przełącznik jako pojedynczy punkt awarii.

• Odprowadzanie ciepła: LJ71GF11-T2-CM pobiera prąd wewnętrzny o natężeniu 0,89 A, co jest stosunkowo wysoką wartością jak na moduł serii L. Należy upewnić się, że całkowity pobór prądu wszystkich modułów w danej gałęzi nie przekracza wydajności zasilacza (PSU), oraz zapewnić odpowiednie odstępy wentylacyjne w szafie sterowniczej.
