Opis

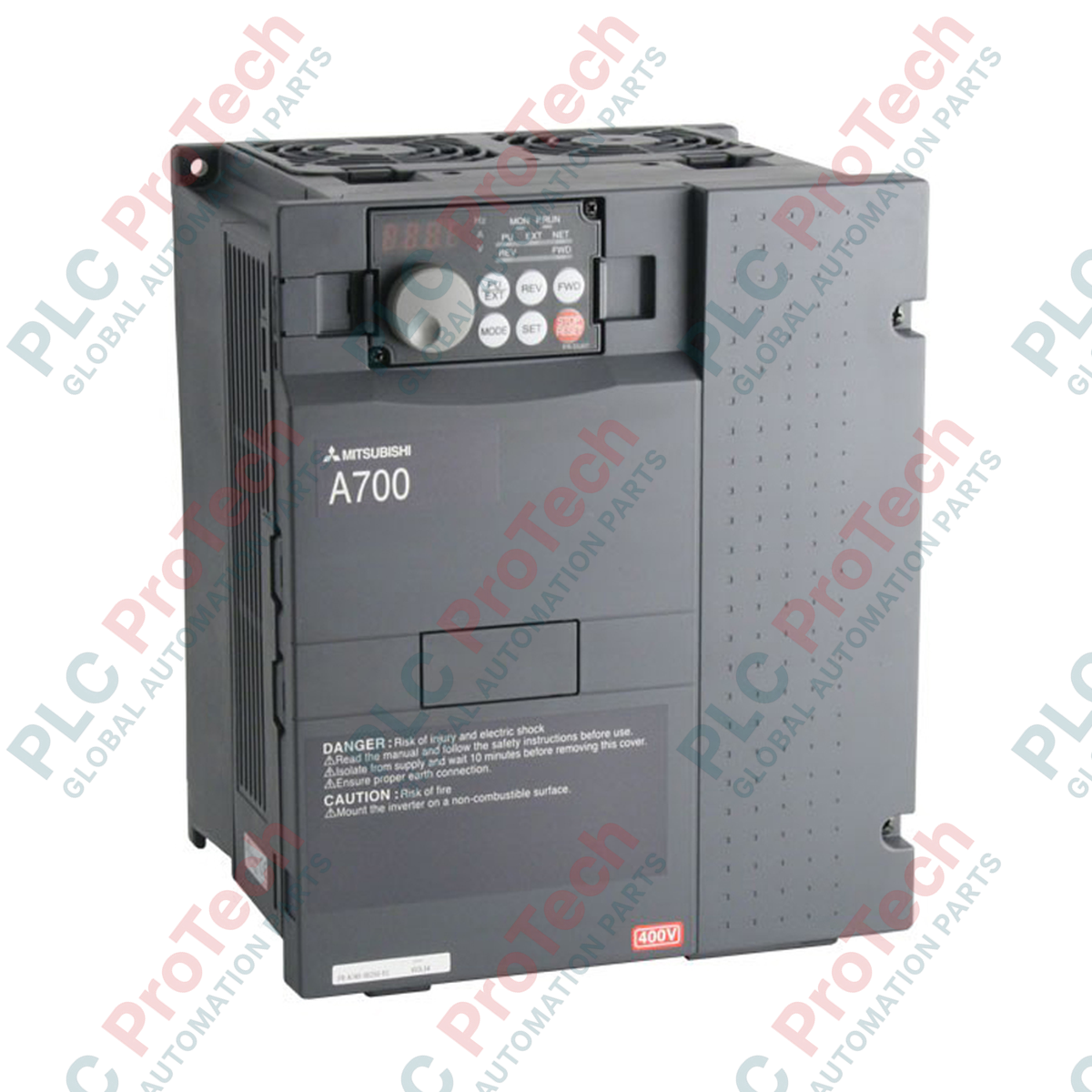

Regulując prędkość silników przemysłowych i zapewniając wyjątkową kontrolę momentu, Mitsubishi Electric FR-A740-2.2K-CHT jest wysokowydajnym, trójfazowym przemiennikiem częstotliwości 400 V przeznaczonym do zastosowań wymagających dużej wytrzymałości. Należący do solidnej serii FR-A700 falownik o mocy 2,2 kW (3 KM) wykorzystuje zaawansowane sterowanie wektorem strumienia magnetycznego oraz rzeczywiste sterowanie wektorowe bez czujnika, zapewniając stabilną regulację prędkości nawet przy bardzo niskich częstotliwościach. Zaprojektowany do pracy w trudnych warunkach produkcyjnych, stanowi niezbędny element automatyki w zastosowaniach wymagających precyzyjnej synchronizacji maszyn, regulacji prędkości wentylatorów i pomp oraz ograniczania momentu obrotowego.
Najważniejsze funkcje
-
Rzeczywiste sterowanie wektorowe bez czujnika (RSV): Zapewnia precyzyjne sterowanie momentem i prędkością bez konieczności stosowania interfejsu sprzężenia zwrotnego enkodera.
-
Automatyczne strojenie offline: Automatycznie określa parametry silnika, aby zmaksymalizować wydajność w przypadku silników różnych marek.
-
Wbudowany Modbus RTU: Zintegrowany port komunikacji szeregowej RS-485 obsługuje standardowe przemysłowe protokoły sieciowe.
-
Konstrukcja o wydłużonej żywotności: Wykorzystuje specjalistyczne wentylatory chłodzące i kondensatory przystosowane do długotrwałej eksploatacji.
-
Zintegrowana funkcjonalność PLC: Umożliwia przetwarzanie niestandardowej logiki sterowania bezpośrednio w napędzie za pomocą oprogramowania GX Developer.
Zastosowania
- Przenośniki i systemy transportu materiałów wymagające wysokiego momentu rozruchowego.
- Przemysłowe systemy wentylatorów, dmuchaw i wentylacji wyciągowej.
- Pompy odśrodkowe, stacje podnoszenia ciśnienia oraz instalacje do przetwarzania płynów.
- Wrzeciona obrabiarek, maszyny do nawijania włókien tekstylnych oraz urządzenia pakujące.
Specyfikacje techniczne
| Parametr specyfikacji |
Wartość / znamionowe parametry |
| Producent |
Mitsubishi Electric |
| Numer modelu |
FR-A740-2.2K-CHT |
| Seria produktu |
FR-A700 (klasa A740) |
| Napięcie wejściowe / częstotliwość |
Trójfazowe napięcie przemienne 380–480 V, 50 Hz / 60 Hz |
| Odpowiednia moc silnika |
2,2 kW (3 konie mechaniczne) |
| Znamionowy prąd wyjściowy |
6,0 A (LD) / 5,0 A (HD) |
| Zakres częstotliwości wyjściowej |
0,2–400 Hz |
| Dostępne tryby sterowania |
Sterowanie V/F, zaawansowane sterowanie wektorem strumienia magnetycznego, rzeczywiste sterowanie wektorowe bez czujnika |
| Stopień ochrony obudowy |
IP20 (typ otwarty) |
| Temperatura otoczenia podczas pracy |
od -10 do 50°C (bez zamarzania) |
| Rozmiar śruby zacisku |
M3 × 35 mm (zaciski sterujące) |
| Masa wysyłkowa (obliczona) |
4,0 kg (8,82 funta) |
Wnioski z empirycznej inżynierii
Alternatywne modele i kompatybilność
FR-A740-2.2K-CHT jest bezpośrednim zamiennikiem starszej serii FR-A540-2.2K. W obiektach przechodzących na nowszą serię FR-A840 wyznaczonym zamiennikiem jest FR-A840-00126-2.6K. Podczas migracji parametrów konfiguracji użyj oprogramowania FR Configurator, aby bezproblemowo zaimportować i przekonwertować tabele parametrów, zwracając jednak szczególną uwagę na mapowanie listwy zaciskowej w przypadku korzystania z wbudowanych funkcji PLC.
Typowe problemy w zastosowaniach i uwagi inżynierskie
W zastosowaniach z wentylatorami o dużym momencie bezwładności zbyt szybkie hamowanie może wygenerować energię zwrotną doprowadzaną z powrotem do napędu, wyzwalając błąd bezpieczeństwa E.OV3 (przepięcie podczas hamowania). Aby zapobiec przestojom przy obciążeniach o dużym momencie bezwładności, zainstaluj dedykowany zewnętrzny rezystor hamowania (FR-ABR-H2.2K) i upewnij się, że parametr 30 (wybór funkcji regeneracji) jest prawidłowo skonfigurowany.
Wskazówki dotyczące uruchamiania i okablowania
Zawsze prowadź przewody sygnałów sterujących (z użyciem ekranowanych przewodów skręcanych) całkowicie oddzielnie od głównych przewodów silnika i zasilania wejściowego, aby ograniczyć zakłócenia elektromagnetyczne (EMI). Zaciski wejść logicznych sterowania mają konstrukcję z bezpiecznym zaciskiem; unikaj używania niezarobionych, wielodrutowych przewodów miedzianych bez tulejek zaciskowych, ponieważ może to prowadzić do przerywanych sygnałów sprzężenia zwrotnego.
Wytyczne dotyczące instalacji
KRYTYCZNE OSTRZEŻENIE ELEKTRYCZNE
Przed przystąpieniem do podłączania przewodów zacisków lub montażu odłącz i zablokuj wszystkie wejściowe obwody zasilania sieciowego AC. Wewnętrzne kondensatory obwodu pośredniego DC zachowują ładunek wysokiego napięcia po odłączeniu zasilania. Odczekaj co najmniej 10 minut i sprawdź za pomocą niezawodnego multimetru, czy napięcie między zaciskami P/+ i N/- jest niższe niż 30 V DC, zanim rozpoczniesz jakiekolwiek prace przy urządzeniu.
1
Montaż w obudowie: Zamontuj przemiennik pionowo na płaskiej, niepalnej powierzchni wewnątrz szafy elektrycznej. Zapewnij co najmniej 50 mm wolnej przestrzeni w poziomie i 100 mm w pionie, aby umożliwić swobodne odprowadzanie ciepła na drodze konwekcji.
2
Połączenia zasilania: Podłącz trójfazowe źródło zasilania prądem przemiennym do zacisków R/L1, S/L2 i T/L3. Podłącz zaciski wyjściowe silnika do U, V i W. Upewnij się, że zacisk uziemiający (PE) jest bezpiecznie połączony z zakładową siecią uziemiającą.
3
Inicjalizacja uruchomienia: Włącz zasilanie wejściowe. Ustaw parametr 9 (elektroniczny przekaźnik przeciążenia termicznego) zgodnie z prądem znamionowym silnika podanym na tabliczce znamionowej przed wykonaniem jakichkolwiek testów obrotów fizycznych.
