Manufacturer: Mitsubishi Electric

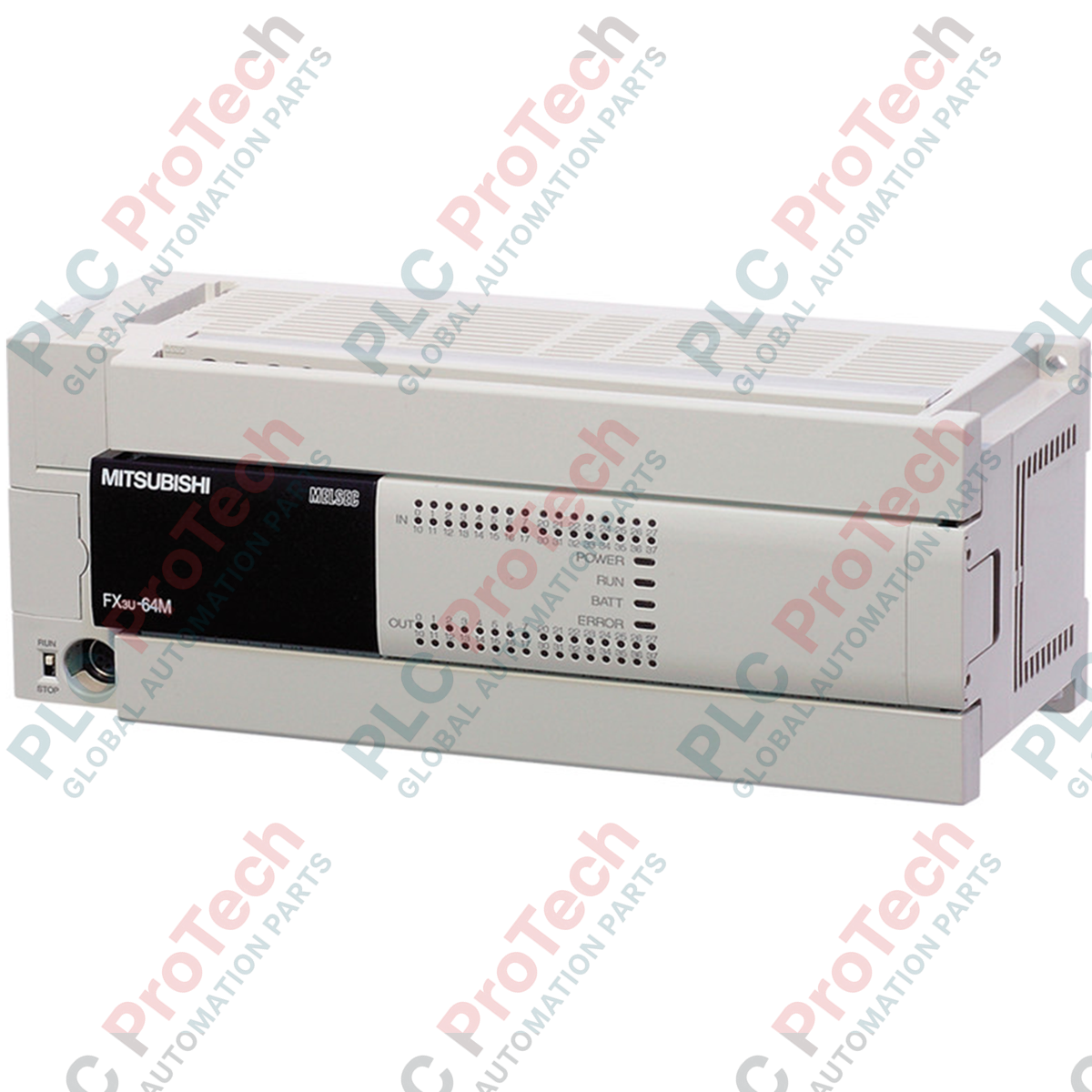

Product No.: FX3U-64MT/ES-A
Country of origin:Stany Zjednoczone
Product Type: Moduły procesorów CPU PLC
Payment: T/T, Western Union
Weight: 500g
Dimensions: 220 mm x 110 mm x 105 mm
Shipping port: Xiamen
Warranty: 12 months
Zaprojektowany do wysokowydajnej automatyzacji Mitsubishi Electric FX3U-64MT/ES-A działa jako szybka jednostka główna PLC w rodzinie MELSEC FX3U, integrując 32 wejścia cyfrowe i 32 wyjścia tranzystorowe. Sterownik ten jest przeznaczony do złożonych zastosowań w sterowaniu maszynami, łącząc bardzo kompaktową konstrukcję z dużą szybkością wykonywania operacji i pamięcią programu o pojemności 64 000 kroków. Urządzenie zoptymalizowane pod kątem pozycjonowania i sterowania ruchem ma wbudowane szybkie liczniki oraz wyjścia impulsowe, które umożliwiają bezpośrednią obsługę konfiguracji wieloosiowych z poziomu modułu bazowego.
| Parametr | Wartość parametru |
|---|---|
| Producent | Mitsubishi Electric |
| Seria modelowa | MELSEC FX3U |
| Numer katalogowy / SKU | FX3U-64MT/ES-A |
| Napięcie zasilania | 100–240 V AC (+10% / -15%), 50/60 Hz |
| Pobór mocy | 45 W |
| Łączna liczba punktów cyfrowych wejścia/wyjścia | 64 punkty (wbudowane) |
| Specyfikacja wejść cyfrowych | 32 punkty, 24 V DC (możliwość wyboru sink lub source) |
| Specyfikacja wyjść cyfrowych | 32 punkty, tranzystorowe (typ sink) |
| Czas reakcji | Wejście: około 10 ms; wyjście: 0,2 ms lub mniej (dla operacji wysokiej szybkości) |
| Wbudowany port komunikacyjny | RS-422 (8-stykowy interfejs programowania Mini-DIN) |
| Temperatura otoczenia podczas pracy | Od 0 do 55°C |
| Kraj pochodzenia | Japonia |
| Masa wysyłkowa (obliczona) | 1,20 kg |
| Wymiary opakowania (obliczone) | 220 mm x 110 mm x 105 mm |
| Grupa zacisków | Przyporządkowanie przewodów i funkcje |
|---|---|
| L, N, PE | Główne wejście zasilania AC (100–240 V AC) i zacisk uziemienia ochronnego. |
| 24+ / S/S | Pomocnicze źródło zasilania 24 V DC (wyjście) oraz zacisk wyboru konfiguracji wejść typu sink/source. |
| X0 do X37 | Wejścia cyfrowe 24 V DC (X0–X7 obsługują konfiguracje sprzętowych liczników szybkich). |
| Y0 do Y37 | Zaciski wyjść tranzystorowych. Y0, Y1 i Y2 obsługują wyjścia impulsowe o częstotliwości do 100 kHz. |
| COM1 do COM5 | Wspólne zaciski odniesienia dla wyjść tranzystorowych (układ zgrupowanych wyjść). |
Podczas modernizacji starszych systemów z FX2N-64MT do FX3U-64MT/ES-A sprawdź wymiary zajmowane przez urządzenia w szafie. FX3U wykorzystuje architekturę z podwójną magistralą, co nieznacznie zwiększa szerokość obudowy. Kod programu z GX Developer można automatycznie przenieść w GX Works2, jednak modyfikacje wskaźników szybkich liczników oraz formaty instrukcji wyjścia impulsowego należy ręcznie zweryfikować, aby odpowiadały zestawowi instrukcji sprzętowych FX3U.
Ponieważ urządzenie ma tranzystorowe wyjścia typu Sink (MT/ES-A), obciążenie należy podłączyć między dodatnim zaciskiem zasilania a zaciskiem wyjścia cyfrowego. Próba bezpośredniego pobierania prądu z pinu wyjściowego spowoduje uszkodzenie wewnętrznych transoptorów. W przypadku obciążeń indukcyjnych, takich jak elektrozawory DC lub przekaźniki pomocnicze, zamontuj zewnętrzną diodę zwrotną równolegle do obciążenia, aby zapobiec szkodliwym dla tranzystorów wyjściowych skokom napięcia wstecznej siły elektromotorycznej.
Wbudowane wyjście pomocniczego zasilania 24 V DC w jednostce CPU może dostarczać prąd o natężeniu do 450 mA. Nie przekraczaj tego limitu podczas zasilania wielu czujników zbliżeniowych lub enkoderów. W systemach pozycjonowania impulsowego długość przewodów między wyjściami tranzystorowymi (Y0–Y2) a wzmacniaczem napędu silnika powinna być mniejsza niż 2 metry; używaj ekranowanych przewodów ze skręconą parą żył, aby ograniczyć zakłócenia elektromagnetyczne o wysokiej częstotliwości.
KRYTYCZNE OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA
Odłącz wszystkie źródła zasilania elektrycznego przed podłączeniem zacisków lub rozbudową modułu. Sprawdź ponownie, czy napięcie zasilania odpowiada oznaczeniu 100–240 V AC; podanie wysokiego napięcia na zaciski sygnałów DC spowoduje natychmiastowe uszkodzenie podzespołów i zagrożenie fizyczne.
Zamontuj sterownik poziomo na standardowej szynie DIN 35 mm albo bezpośrednio na płycie montażowej za pomocą śrub konstrukcyjnych, pozostawiając co najmniej 50 mm wolnej przestrzeni nad i pod urządzeniem, aby zapewnić naturalne chłodzenie konwekcyjne.
Podłącz przewód zasilający do zacisków L i N, upewniając się, że zacisk ochronny PE jest podłączony bezpośrednio do miedzianej szyny uziemiającej systemu o niskiej impedancji.
Skonfiguruj zacisk S/S zgodnie z typami używanych czujników wejściowych: połącz S/S z 24+ w konfiguracji wejść Sink albo połącz S/S z 0V w konfiguracji wejść Source.
Zabezpiecz wszystkie listwy zaciskowe za pomocą zintegrowanych śrub, dokręcając je momentem 0,5–0,8 N-m, aby zapobiec pogorszeniu styku wskutek drgań mechanicznych.
