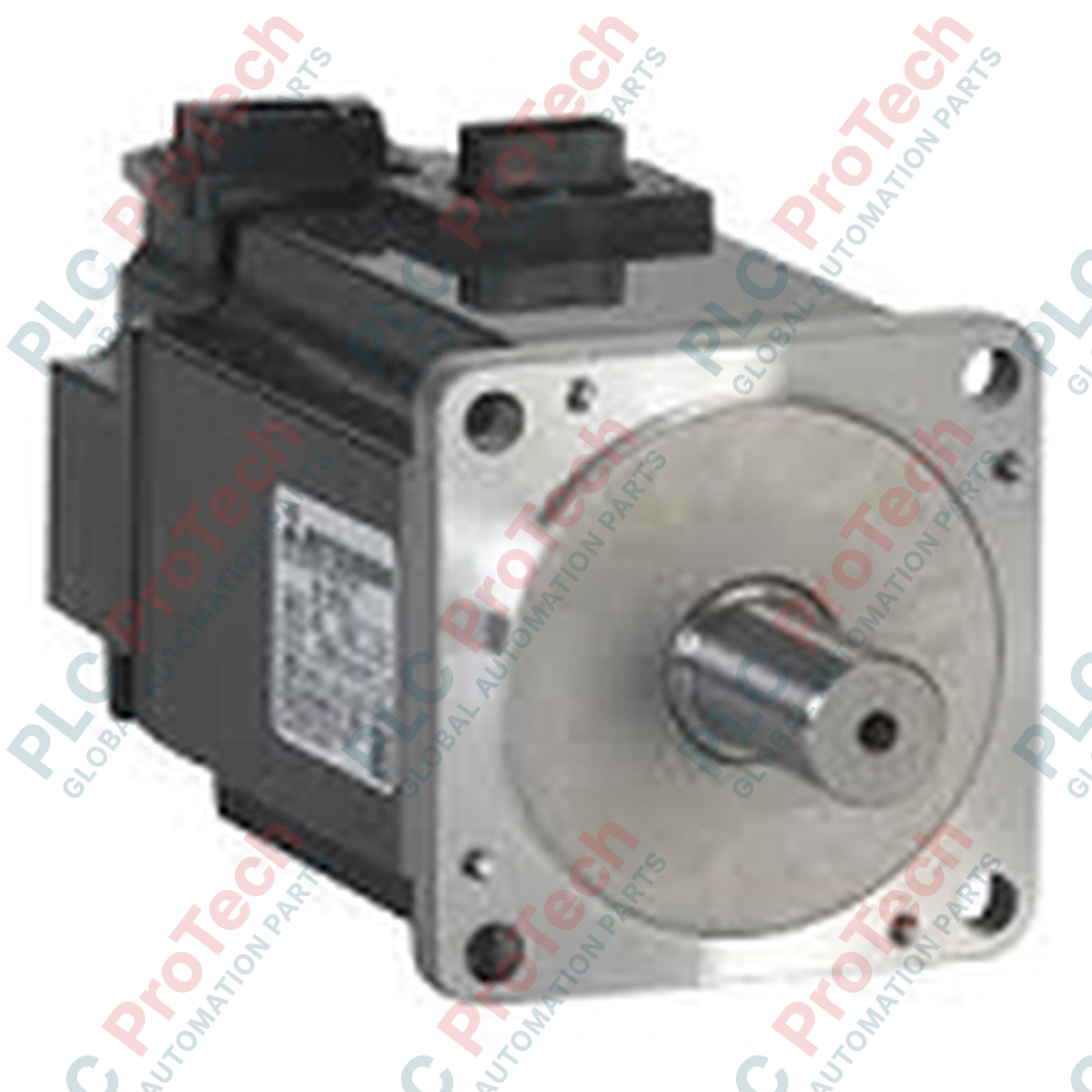

Mitsubishi Electric HF-SP702 Seria MELSERVO J3 Serwomotor AC

SKU HF-SP702

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: HF-SP702
Country of origin:Stany Zjednoczone
Product Type: Serwomotory AC
Payment: T/T, Western Union
Weight: 500g
Dimensions: 450 mm x 300 mm x 280 mm
Shipping port: Xiamen
Warranty: 12 months

Opis

Zaprojektowany do realizacji precyzyjnych profili prędkości i momentu w wymagających środowiskach przemysłowych silnik serwo AC Mitsubishi Electric HF-SP702 zapewnia niezawodną moc mechaniczną po zintegrowaniu z automatycznymi systemami napędowymi. Ten silnik serwo AC o średniej bezwładności został opracowany specjalnie z myślą o zgodności z platformą wzmacniaczy MELSERVO J3, zapewniając krótki czas reakcji i minimalne odchylenie podczas stabilizacji w cyklach pracy o dużej intensywności.

Cechy

Konfiguracja ze średnią bezwładnością wirnika, zoptymalizowana pod kątem stabilnego dopasowania obciążenia w zastosowaniach ze zmiennymi obciążeniami mechanicznymi.
Integracja enkodera absolutnego/przyrostowego o wysokiej rozdzielczości umożliwiająca niezwykle precyzyjne sprzężenie zwrotne pozycjonowania w układzie zamkniętym.
Solidne uszczelnienie ochronne IP67 (z wyłączeniem części z wałem przelotowym), odporne na trudne warunki z olejem, pyłem i wilgocią.
Standardowe wytrzymałe okrągłe złącza MS zapewniające bezpieczne zakończenia przewodów zasilających i enkoderowych.

Zastosowania

Wieloosiowe centra obróbcze CNC i zautomatyzowane maszyny do formowania metalu.
Szybkie przemieszczanie materiałów przemysłowych i pozycjonowanie systemów bramowych.
Wydajne maszyny pakujące i rozlewnicze wymagające precyzyjnej kontroli prędkości.
Osie pozycjonujące w liniach spawania i montażu samochodów.

Specyfikacje techniczne

Parametr	Specyfikacja
Producent	Mitsubishi Electric
Numer modelu	HF-SP702
Seria produktu	Seria MELSERVO J3
Kompatybilny wzmacniacz serwo	MR-J3-700A / MR-J3-700B / MR-J3-700T
Znamionowa moc wyjściowa	7,0 kW
Prędkość znamionowa	2000 obr./min
Maksymalna prędkość obrotowa	3000 obr./min
Moment znamionowy	33,4 N-m
Moc przyłączeniowa	10 kVA
Klasa napięcia zasilania	200 VAC
Stopień ochrony obudowy	IP67 (z wyłączeniem części z wałem przelotowym)
Masa wysyłkowa (obliczona)	33 kg (72,7 lb)
Wymiary opakowania (obliczone)	450 mm x 300 mm x 280 mm

Wnioski inżynierskie oparte na doświadczeniu

Modele alternatywne i kompatybilność

Choć model HF-SP702 jest natywnie przeznaczony do serii wzmacniaczy MR-J3, można go przenieść do nowszej serii MR-J4 (np. MR-J4-700A), konfigurując napęd w trybie zgodności z J3. Taka migracja wymaga specjalnych kabli przejściowych zarówno dla linii enkodera o wysokiej rozdzielczości, jak i głównego złącza zasilania, ze względu na różnice w rozmiarach zacisków i układach wyprowadzeń.

Problemy w zastosowaniach i uwagi inżynierskie

Praca tego silnika przy stale wysokim obciążeniu wymaga odpowiedniego odprowadzania ciepła. Upewnij się, że jest on przykręcony do stalowego lub aluminiowego kołnierza montażowego o wymiarach co najmniej 400 mm x 400 mm x 20 mm, aby zapobiec alarmom termicznym napędu. W zastosowaniach pionowych nie używaj tego standardowego modelu; zamiast niego zastosuj wariant wyposażony w hamulec (HF-SP702B), aby zapobiec opadnięciu obciążenia podczas zatrzymania awaryjnego lub awarii zasilania.

Wskazówki dotyczące uruchamiania i okablowania

Aby wyeliminować problemy z zakłóceniami elektromagnetycznymi (EMI) w sygnałach sprzężenia zwrotnego o wysokiej rozdzielczości, upewnij się, że ekran przewodu enkodera jest uziemiony bezpośrednio do głównej płyty tylnej szafy wzmacniacza. Przewody zasilające przenoszące wyjściowe sygnały sterujące PWM o wysokiej częstotliwości należy prowadzić oddzielnie od przewodów czujników i sterowania, zachowując co najmniej 30 cm odstępu.

Wytyczne dotyczące instalacji

KRYTYCZNE OSTRZEŻENIE: Przed rozpoczęciem instalacji upewnij się, że wszystkie doprowadzone źródła trójfazowego zasilania AC zostały całkowicie odłączone, zablokowane i oznakowane. Po odłączeniu zasilania odczekaj co najmniej 20 minut, aby wewnętrzne kondensatory obwodu pośredniczącego wzmacniacza MR-J3 całkowicie się rozładowały (sprawdź skalibrowanym multimetrem, czy napięcie między zaciskami L+ i L- wynosi zero).

1

Sprzęganie mechaniczne: Dokładnie wyrównaj wał silnika z wejściem obciążenia. Użyj wysokiej jakości sprzęgieł elastycznych, aby podczas pracy zapobiec przeciążeniu łożysk silnika siłami promieniowymi lub osiowymi.

2

Podłączanie przewodów: Dokładnie przykręć okrągłe złącza MS przewodów zasilającego i enkodera. Upewnij się, że gumowe pierścienie O-ring są całkowicie osadzone w gwintach złączy, aby zachować szczelność IP67 chroniącą przed wilgocią.

3

Uziemienie: Przewód uziemiający silnika podłącz do wyznaczonego punktu uziemienia na podstawie wzmacniacza i dokładnie go zamocuj, aby zapobiec przenikaniu zakłóceń o wysokiej częstotliwości.

FAQ

Czy mogę używać silnika HF-SP702 ze wzmacniaczem serii MR-J4?

Tak, ale wymaga to ustawienia wzmacniacza MR-J4 w trybie zgodności z J3. Należy również użyć specjalnych kabli konwersyjnych zarówno do połączeń enkodera, jak i zasilania silnika, aby dostosować je do różnych fizycznych interfejsów zaciskowych.

Jakie zewnętrzne środki ostrożności dotyczące temperatury należy podjąć w przypadku tego silnika?

Silnik wykorzystuje naturalną konwekcję i odprowadzanie ciepła przez kołnierz montażowy. Należy przykręcić go do stalowej lub aluminiowej płyty montażowej o odpowiednio dużej powierzchni oraz utrzymywać temperaturę otoczenia w obudowie poniżej 40 stopni Celsjusza.

Czy ten model ma zintegrowany hamulec elektromagnetyczny?

Nie, standardowy model HF-SP702 nie ma zintegrowanego hamulca. W przypadku osi pionowych lub obciążeń wymagających hamulca podtrzymującego po wyłączeniu zasilania należy użyć wariantu HF-SP702B.
