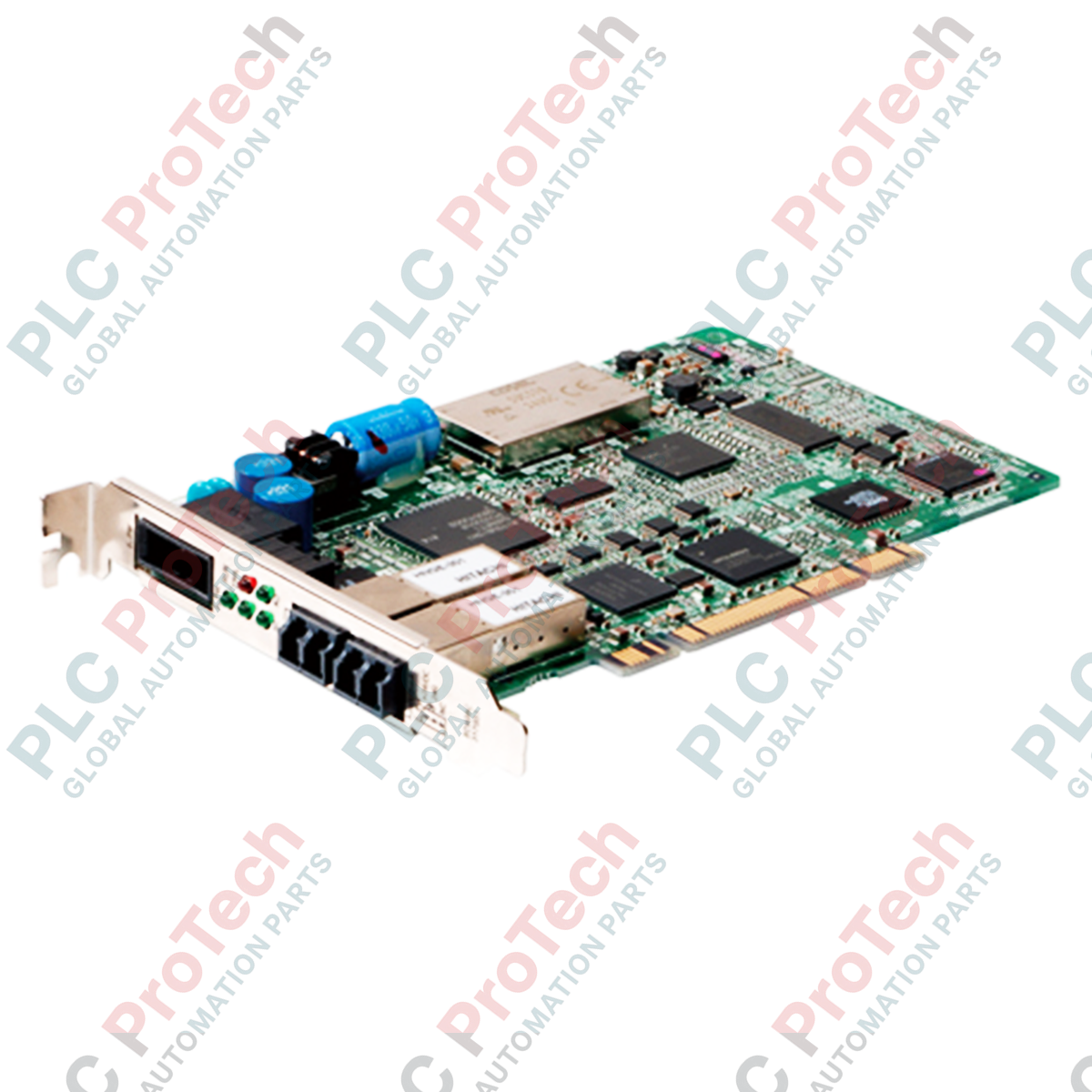

Mitsubishi Electric Q80BD-J71GP21S-SX karta interfejsu sieci sterownika CC-Link IE

SKU Q80BD-J71GP21S-SX

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: Q80BD-J71GP21S-SX
Country of origin:Stany Zjednoczone
Product Type: Płytki interfejsowe
Payment: T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months

Opis

Integracja systemów przemysłowych opartych na komputerach PC z szybkimi sieciami automatyki jest łatwa dzięki płycie interfejsu Q80BD-J71GP21S-SX, która umożliwia bezproblemowe połączenie z siecią CC-Link IE Controller Network. Ta wydajna płyta zgodna z PCI/PCI-X zapewnia gigabitową komunikację optyczną w pętli, umożliwiając deterministyczną wymianę danych o dużej pojemności w architekturach zakładów przemysłowych. Przeznaczona do montażu w obudowach komputerów przemysłowych, wyposażona jest w redundancję podwójnej pętli, która chroni przed podziałem sieci w przypadku przerwania kabla lub wyłączenia zasilania pojedynczej stacji.

Funkcje

Obsługa gigabitowych prędkości transmisji 1 Gb/s za pośrednictwem niezawodnego światłowodu.
Konfiguracja transmisji z podwójną pętlą gwarantuje funkcję zapętlenia sieci w przypadku awarii kabli.
Wszechstronna konstrukcja w standardowym, połówkowym formacie PCI lub PCI-X, zajmującym jedno gniazdo.
Duża pojemność danych cyklicznych: do 128 K punktów (LW) na sieć i do 32 K punktów na stację w trybie rozszerzonym.
Konstrukcja zgodna z klasą lasera 1 i międzynarodowymi normami (JIS C 6802 i IEC 60825-1).
Zewnętrzne wejście zasilania podtrzymuje działanie obwodów obejścia optycznego po wyłączeniu komputera hosta.

Zastosowania

Scentralizowane systemy nadzoru i akwizycji danych (SCADA).
Synchronizacja sieci linii montażowych w przemyśle motoryzacyjnym.
Systemy obsługi i dystrybucji materiałów na dużą skalę.
Szybka komunikacja rozproszona między przemysłowymi komputerami PC a sterownikami PLC.

Specyfikacja techniczna

Producent	Mitsubishi Electric
Model / numer części	Q80BD-J71GP21S-SX
Typ modułu	Płyta interfejsu sieci CC-Link IE Controller Network
Typ gniazda interfejsu	Gniazdo PCI lub PCI-X (połówkowy rozmiar, zajmuje 1 gniazdo)
Maksymalna liczba instalowanych płyt	Do 4 płyt na system hosta
Prędkość komunikacji	1 Gb/s
Format ścieżki transmisji	Podwójna pętla
Metoda komunikacji	Metoda pierścienia tokenowego
Odpowiedni kabel połączeniowy	Światłowód wielomodowy (GI) zgodny ze standardem 1000 BASE-SX
Typ złącza	Podwójne złącze LC
Klasyfikacja lasera	Produkt laserowy klasy 1 (JIS C 6802, IEC 60825-1)
Maksymalna liczba stacji podłączonych do jednej sieci	120 jednostek (1 stacja zarządzająca, 119 stacji zwykłych)
Maksymalna liczba sieci	239
Maksymalna liczba grup	32
Maksymalna odległość między stacjami	550 m
Całkowita długość rozszerzenia	66 000 m (przy podłączeniu maksymalnie 120 jednostek)
Maksymalna liczba punktów łącza (sieć)	LB: 32 K punktów (32768 punktów) LW: 128 K punktów (131072 punktów) LX: 8 K punktów (8192 punktów) LY: 8 K punktów (8192 punktów)
Przepustowość transmisji danych przejściowych	Maksymalnie 1920 bajtów
Napięcie zewnętrznego zasilania	DC 20,4 V do 31,2 V
Zewnętrzny pobór prądu	0,27 A
Dopuszczalny czas chwilowego zaniku zasilania	1 ms (poziom PS 1)
Wewnętrzny pobór prądu (DC 5 V)	1,10 A
Temperatura otoczenia podczas pracy	0 do 55°C
Temperatura otoczenia podczas przechowywania	-25 do 75°C
Wilgotność podczas pracy / przechowywania	Od 5 do 95% wilgotności względnej (bez kondensacji)
Odporność na wibracje	Spełnia wymagania norm JIS B 3502 i IEC 61131-2
Odporność na udary	Spełnia wymagania norm JIS B 3502 i IEC 61131-2 (147 m/s2, 3 razy w kierunkach X, Y i Z)
Masa netto	0,14 kg
Masa wysyłkowa	1,2 kg

Wytyczne dotyczące instalacji

Przed zainstalowaniem karty interfejsu w gnieździe PCI/PCI-X zawsze wyłącz przemysłowy komputer nadrzędny i całkowicie odłącz wszystkie zewnętrzne źródła zasilania.
Podczas obsługi płytki zawsze stosuj rygorystyczne środki ochrony przed elektrycznością statyczną, aby zapobiec uszkodzeniom wrażliwych mikrokomponentów na płytce wskutek wyładowań elektrostatycznych.
Przestrzegaj minimalnego dopuszczalnego promienia gięcia określonego dla kabli światłowodowych, aby zapobiec tłumieniu sygnału lub uszkodzeniom mechanicznym podczas podłączania.
Podłącz pomocniczy zewnętrzny zasilacz DC 24 V bezpośrednio do listwy zaciskowej karty, aby zapewnić aktywność funkcji routingu pętli zwrotnej po wyłączeniu komputera.
Zapewnij, aby system był umieszczony w obudowie sterowania przemysłowego spełniającej wymagania stopnia zanieczyszczenia 2 lub wyższego.

FAQ

Jakiego typu interfejsu gniazda wymaga karta Q80BD-J71GP21S-SX?

Karta wymaga pojedynczego gniazda PCI o połowie długości lub gniazda PCI-X w komputerze nadrzędnym.

Dlaczego ta karta interfejsu ma zewnętrzne złącze zasilania?

Zewnętrzne zasilanie prądem stałym 24 V (od 20,4 do 31,2 V DC) zapewnia działanie obwodów sprzężenia zwrotnego sieci i obejścia komunikacji nawet po wyłączeniu komputera nadrzędnego.

Jakie kable światłowodowe i złącza są kompatybilne?

Karta jest kompatybilna z wielomodowymi kablami światłowodowymi (GI) zgodnymi ze standardem 1000 BASE-SX, zakończonymi podwójnymi złączami typu LC.

Jaka jest maksymalna dozwolona odległość między poszczególnymi stacjami?

Maksymalna odległość między sąsiednimi stacjami wynosi 550 metrów, a całkowita maksymalna długość sieci wynosi 66 000 metrów przy połączeniu wszystkich 120 stacji.
