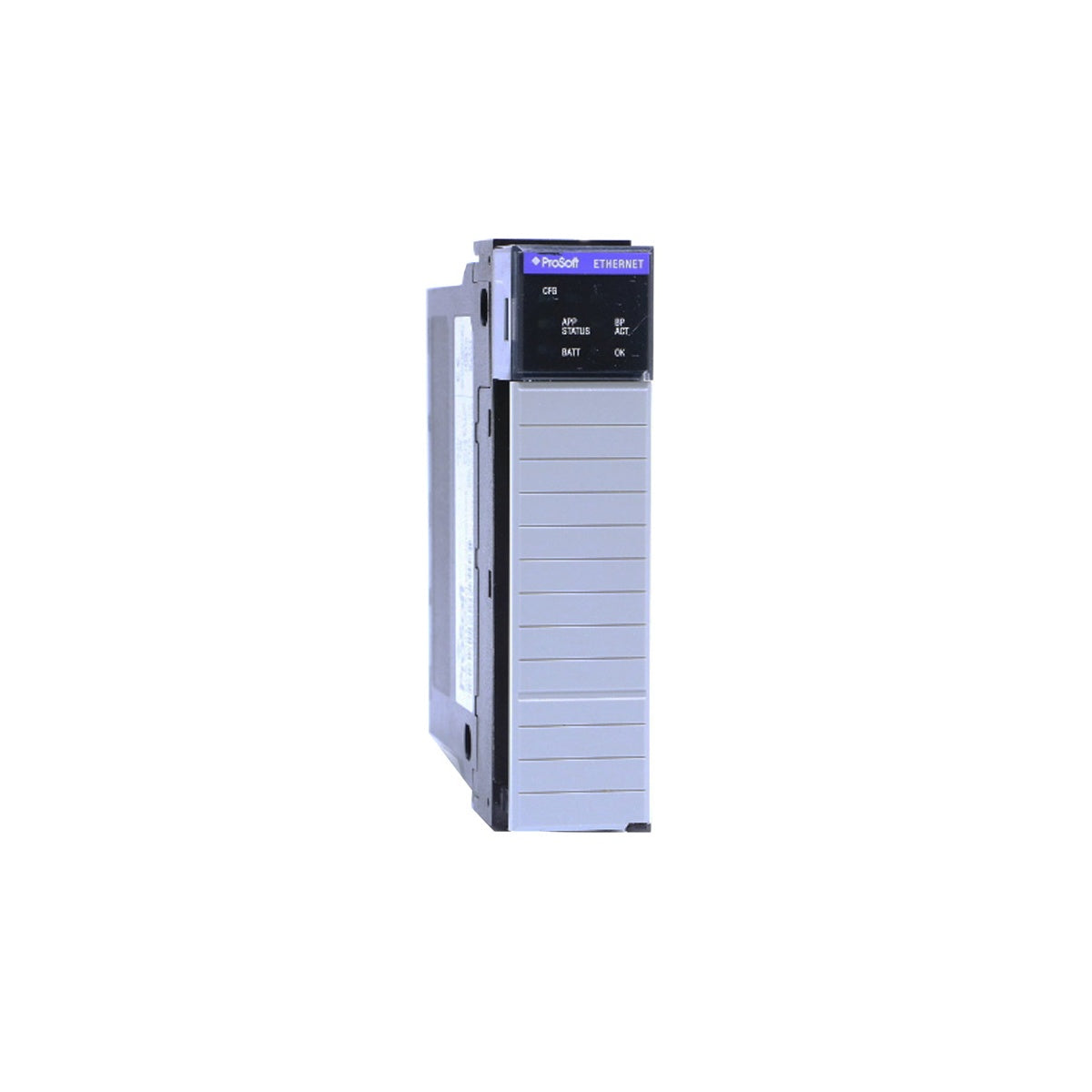

Moduł komunikacyjny ProSoft MVI56-MNET Modbus TCP/IP

Przegląd modułu

MVI56-MNET (MVI56MNET) pełni funkcję kluczowego łącznika między płytami montażowymi Rockwell Automation ControlLogix a sieciami Schneider Electric lub innymi sieciami zgodnymi ze standardem Modbus TCP/IP. Zaprojektowany z myślą o środowiskach wymagających wysokiej niezawodności, takich jak rafinerie ropy naftowej, elektrownie i wielkoskalowe zakłady górnicze, ten moduł interfejsu umożliwia procesorowi ControlLogix łatwą komunikację z serwerami i klientami Modbus TCP/IP. Zapewniając bezproblemowy dwukierunkowy transfer danych, MVI56-MNET ogranicza złożoność integracji i znacznie zmniejsza ryzyko przestojów systemu dzięki diagnostyce w czasie rzeczywistym oraz stabilnej pracy sieci.

Konfiguracja techniczna

MVI56-MNET działa jako jednogniazdowy komponent płyty montażowej i pobiera zasilanie bezpośrednio z kasety ControlLogix. Jego architektura obsługuje jednocześnie tryby Client (Master) i Server (Slave), umożliwiając modułowi inicjowanie poleceń kierowanych do urządzeń zdalnych oraz odpowiadanie na żądania centralnego systemu SCADA lub HMI.

• Obsługa protokołu: pełna implementacja protokołu Modbus TCP/IP z wykorzystaniem standardowego portu 502.

• Pojemność: obsługa maksymalnie 5000 słów wewnętrznej pamięci bazy danych do mapowania dużych ilości danych.

• Łączność: standardowy port Ethernet 10/100 Base-T RJ45 do szybkiej komunikacji przemysłowej.

• Komunikacja z płytą montażową: szybki transfer danych za pośrednictwem technologii Block Transfer lub Side-Connect zapewnia minimalne opóźnienia między modułem a procesorem.

Szczegółowa specyfikacja

Często zadawane pytania techniczne

Czy MVI56-MNET obsługuje jednocześnie wiele połączeń klienckich?

Tak, moduł został zaprojektowany do pracy jako serwer i obsługuje wiele jednoczesnych połączeń klientów. Dzięki temu różne urządzenia, takie jak panele HMI i nadmiarowe sterowniki PLC, mogą jednocześnie uzyskiwać dostęp do danych modułu bez obniżenia wydajności.

Czy ten moduł można stosować w kasecie zdalnych modułów I/O?

Nie, MVI56-MNET musi być zainstalowany w lokalnej kasecie ControlLogix zawierającej procesor lub podłączony za pośrednictwem mostu o dużej szybkości. Moduł wykorzystuje specyficzną komunikację po płycie montażowej, która zasadniczo nie jest obsługiwana w standardowych konfiguracjach zdalnych modułów I/O.

Jaka jest główna różnica między MVI56-MNET a MVI56E-MNET?

Litera „E” w nowszej wersji oznacza Enhanced. Standardowy MVI56-MNET jest solidnym rozwiązaniem starszej generacji, natomiast wersja Enhanced oferuje dodatkowe funkcje, takie jak serwer internetowy do celów diagnostycznych oraz uproszczoną konfigurację za pośrednictwem portu Ethernet zamiast portu konsoli.

Wytyczne dotyczące projektowania i instalacji

• Zarządzanie temperaturą: upewnij się, że kaseta ControlLogix jest zamontowana pionowo, aby umożliwić naturalną konwekcję. W kasetach o dużej gęstości, w których temperatura otoczenia przekracza 50°C, pozostaw odstęp o szerokości jednego gniazda między MVI56-MNET a modułami wytwarzającymi dużo ciepła (takimi jak karty wyjść prądu przemiennego o wysokim napięciu), aby zapobiec lokalnemu przegrzewaniu.

• Uziemienie i ekranowanie: do wszystkich połączeń Ethernet używaj ekranowanego kabla STP ze skrętką kategorii 5e lub wyższej. Upewnij się, że ekran złącza RJ45 jest prawidłowo połączony z przełącznikiem przemysłowym, aby ograniczyć zakłócenia elektromagnetyczne (EMI) w środowiskach o wysokim poziomie wibracji i zakłóceń elektrycznych.

• Zgodność oprogramowania sprzętowego: przed uruchomieniem sprawdź, czy wersja oprogramowania sprzętowego modułu jest zgodna z używaną wersją RSLogix 5000 lub Studio 5000. Zastosowanie najnowszego profilu Add-On (AOP) znacznie usprawni proces integracji i mapowania wejść/wyjść.
