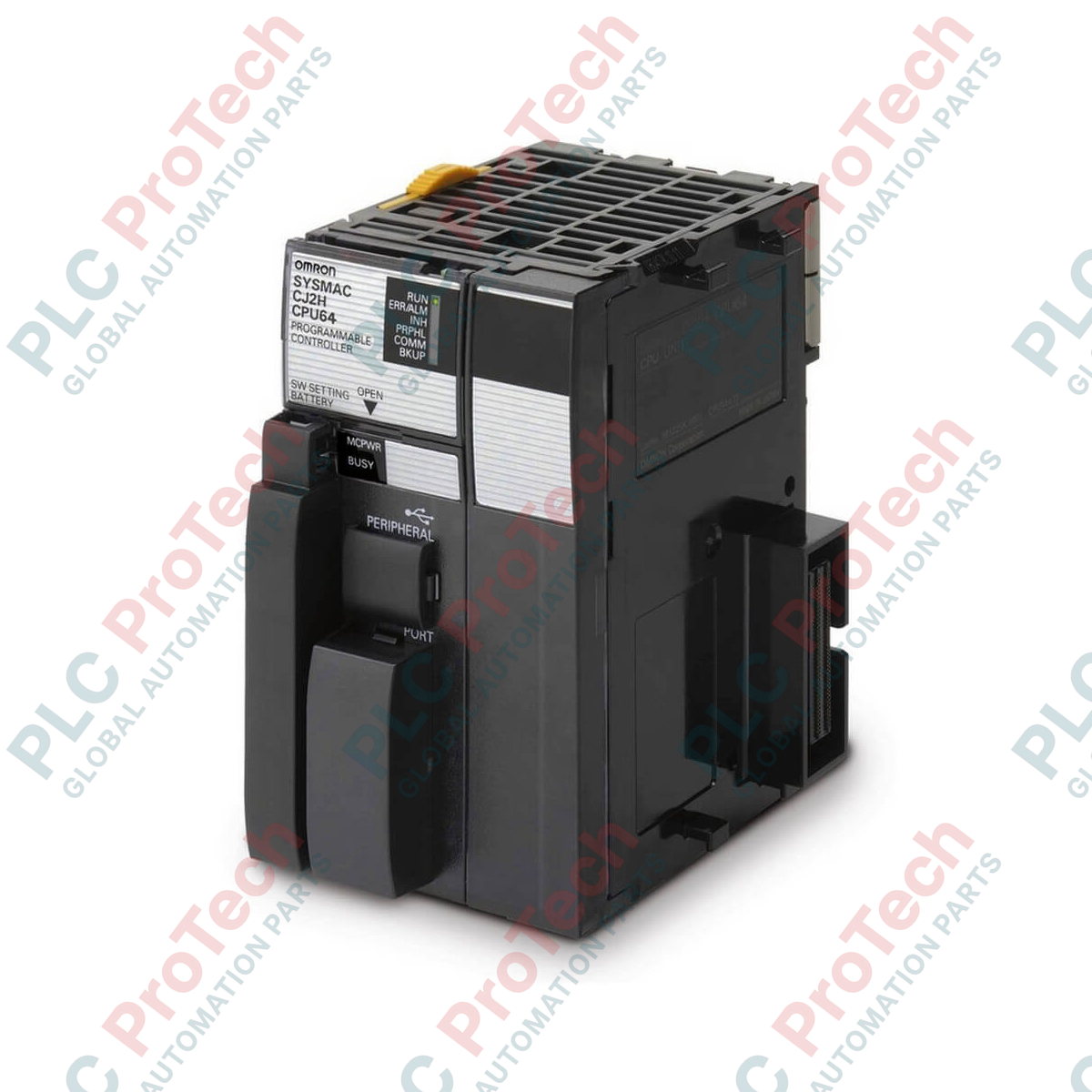

Omron CJ2H-CPU67 Moduł CPU sterownika PLC serii CJ2

Opis

Zapewniając zaawansowaną moc obliczeniową i zwiększoną szybkość reakcji systemu, Omron CJ2H-CPU67 pełni funkcję głównego modułu przetwarzającego w wymagających instalacjach automatyki przemysłowej z serii CJ2. Moduł ten oferuje pamięć programu użytkownika o pojemności 250 tys. kroków oraz czas przetwarzania narzutu wynoszący zaledwie 100 mikrosekund, zapewniając wyjątkowo szybkie wykonywanie zarówno instrukcji podstawowych, jak i specjalistycznych. Zaprojektowane z myślą o bezproblemowym montażu wewnątrz panelu sterowniczego urządzenie optymalizuje wydajność procesora na potrzeby zsynchronizowanego sterowania wieloosiowego, szybkiego sortowania i intensywnego przetwarzania danych, bez uszczerbku dla niezawodności w warunkach pracy.

Najważniejsze cechy

• Ultraszybkie wykonywanie: Przetwarza instrukcje podstawowe w minimum 0,016 mikrosekundy, a instrukcje specjalne w minimum 0,048 mikrosekundy.
• Rozbudowana pojemność logiczna: Obsługuje złożone sekwencje obejmujące do 250 tys. kroków pamięci użytkownika i 2560 bitów wejść/wyjść.
• Obsługa programowania modułowego: Umożliwia zdefiniowanie do 2048 bloków funkcyjnych i 2048 aktywnych instancji w celu ponownego wykorzystania kodu strukturalnego.
• Rozszerzona architektura pamięci: Obsługuje wymuszanie ustawiania i resetowania w bankach obszaru EM od 0 do E w systemie szesnastkowym (automatyczna alokacja w bankach od 7 do E w systemie szesnastkowym).
• Elastyczne przechowywanie danych: Wbudowane gniazdo karty flash kompatybilne z kartami pamięci 128 MB, 256 MB i 512 MB, przeznaczone do zachowywania dzienników diagnostycznych i tworzenia kopii zapasowych programów.

Typowe zastosowania

• Szybkie maszyny do pakowania, etykietowania i napełniania.
• Skoordynowane sterowanie ruchem wieloosiowym i integracja robotów.
• Złożone linie montażowe wymagające szybkiego skanowania diagnostycznego.
• Scentralizowane konfiguracje PLC z rozbudowanymi architekturami cyfrowych i analogowych wejść/wyjść.

Specyfikacja techniczna

Protokoły komunikacji przez port szeregowy

Wnioski empiryczne z praktyki inżynierskiej

Modele alternatywne i zgodność

CJ2H-CPU67 jest wysokowydajnym, bezpośrednim następcą starszych procesorów, takich jak serie CJ1H i CJ1M. Jednak programy wykorzystujące rozszerzone banki pamięci EM (w szczególności banki od 7 do E w systemie szesnastkowym) muszą być kompilowane w programie CX-Programmer w wersji 8.02 lub nowszej, aby zapobiec konfliktom rejestrów. Przed uruchomieniem upewnij się, że obecne stojaki rozszerzeń są zgodne ze zwiększoną szybkością magistrali płyty montażowej platformy CJ2H.

Problemy aplikacyjne i uwagi inżynierskie

Projektując rozbudowane schematy logiczne wykorzystujące maksymalnie 250 tys. kroków, należy uważnie monitorować 128 flag zadań cyklicznych. Przekroczenie tego limitu lub brak optymalizacji 100-mikrosekundowego okna przetwarzania narzutu procesora może powodować nieoczekiwane przekroczenia czasu czuwaka podczas zadań cyklicznych o dużej gęstości. Utrzymuj zrównoważone okresy zadań, aby uniknąć wahań wykonania logiki.

Wskazówki dotyczące uruchamiania i okablowania

Aby chronić niezwykle wrażliwe obwody procesora 5 V DC, 0,42 A przed stanami nieustalonymi, należy utrzymywać ścisłe uziemienie funkcjonalne w jednym punkcie o rezystancji mniejszej niż 100 omów. Unikaj prowadzenia linii szeregowych RS-232C wzdłuż przewodów zasilających silniki wysokiego napięcia. W przypadku przemysłowych instalacji szeregowych pracujących w pobliżu maksymalnej odległości 15 metrów należy zastosować wysokiej jakości, podwójnie ekranowane przewody typu skrętka, z połączeniami uziemiającymi zakończonymi wyłącznie po stronie stojaka.
