Omron

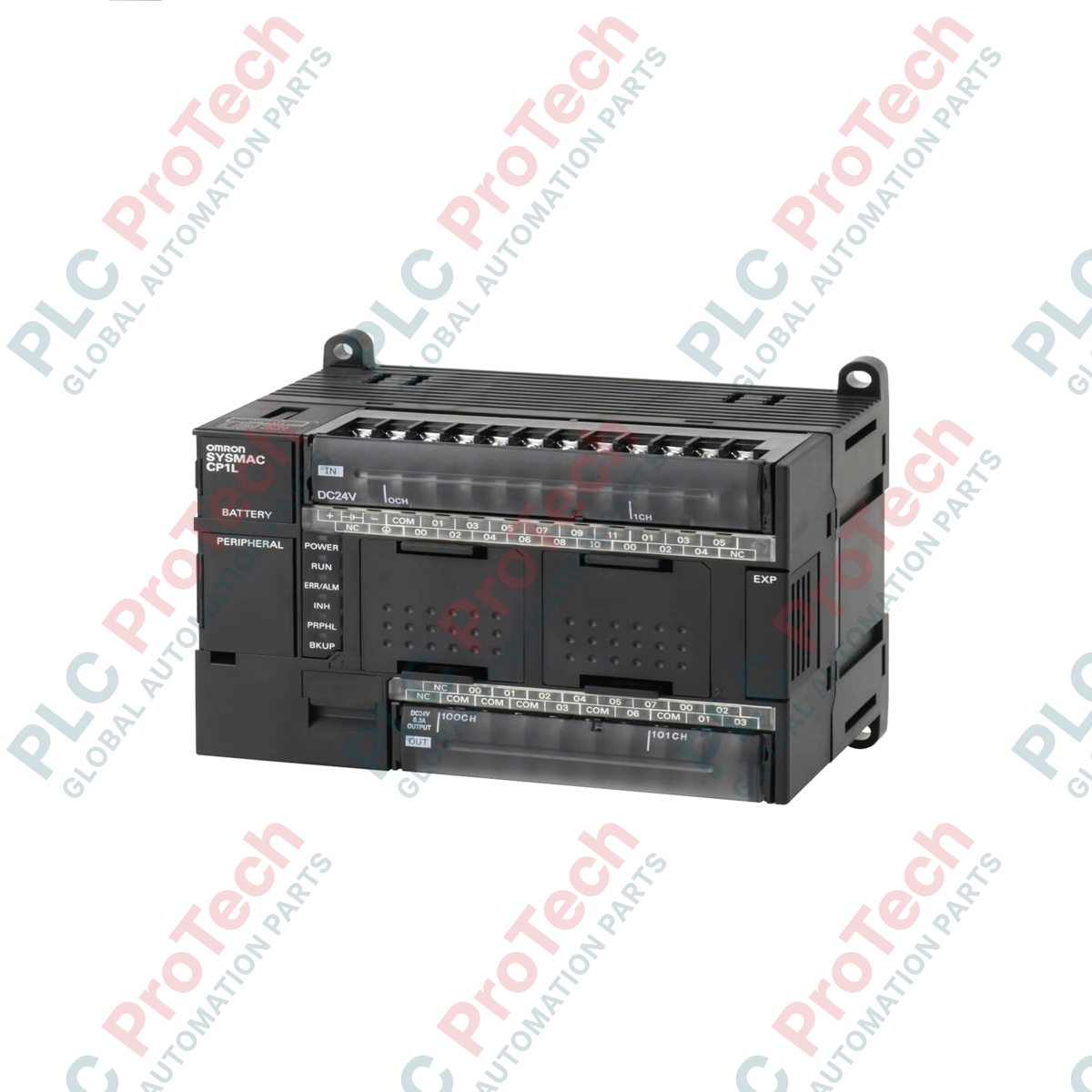

Omron CP1L-M30DT-D Moduł CPU programowalnego sterownika logicznego serii CP1L

SKU CP1L-M30DT-D

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Omron
  • Product No.: CP1L-M30DT-D
  • Origin Japonia
  • Product Type: Moduły procesorów CPU PLC
  • Payment: T/T, Western Union
  • Weight: 3.0 kg
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Ilość

Product Description

Opis

Realizując procedury automatyzacji w oparciu o architekturę programu zapisanego w pamięci, mikrosterownik PLC Omron CP1L-M30DT-D zapewnia wysoką wydajność przetwarzania oraz zintegrowaną komunikację Ethernet. Zaprojektowany z myślą o kompaktowych szafach sterowniczych, moduł CPU serii CP1L wykorzystuje metodę przetwarzania w postaci skanowania cyklicznego z natychmiastowym odświeżaniem wejść/wyjść, umożliwiając szybki czas reakcji w przypadku złożonych maszyn. Urządzenie obsługuje elastyczne opcje programowania, pozwalając inżynierom tworzyć logikę za pomocą standaryzowanych schematów drabinkowych i tekstu strukturalnego (ST) w blokach funkcyjnych, co zapewnia bezproblemową integrację z nowoczesnymi architekturami sterowania przemysłowego.

Funkcje

  • Elastyczne środowisko programistyczne: Obsługuje maksymalnie 128 definicji bloków funkcyjnych i 256 instancji z wykorzystaniem logiki drabinkowej oraz tekstu strukturalnego (ST).
  • Szybkie wykonywanie instrukcji: Wykonuje podstawowe instrukcje logiczne w czasie minimalnym 0,55 µs, a instrukcje specjalne w czasie minimalnym 4,1 µs.
  • Wydajne zarządzanie zadaniami: Obsługuje maksymalnie 288 jednoczesnych zadań, w tym 32 zadania cykliczne i 256 zadań przerwań.
  • Zintegrowany kanał analogowy: Wyposażony w jedno wbudowane wejście analogowe (zakres od 0 do 10 VDC) o rozdzielczości 1/256, umożliwiające podstawowe monitorowanie napięcia bez dodatkowych kart.
  • Rozszerzalna konstrukcja sprzętowa: Umożliwia fizyczne zwiększenie pojemności systemu przez podłączenie maksymalnie 3 jednostek rozszerzeń lub jednostek wejścia/wyjścia serii CP.

Zastosowania

  • Maszyny pakujące i etykietujące wymagające szybkiego wykonywania operacji.
  • Systemy transportu materiałów, sterowanie przenośnikami i systemy sortowania.
  • Szafy sterownicze pomp i systemy dystrybucji wody wymagające wbudowanej telemetrii Ethernet.
  • Automatyzacja niestandardowych obrabiarek z wykorzystaniem wejść przerwań i trybów szybkich liczników.

Specyfikacja techniczna

Parametr Specyfikacja
Producent Omron
Numer modelu CP1L-M30DT-D
Metoda sterowania Metoda programu zapisanego w pamięci
Metoda sterowania wejściami/wyjściami Skanowanie cykliczne z natychmiastowym odświeżaniem
Pojemność programu 10 tys. kroków
Czas wykonywania instrukcji podstawowych Minimum 0,55 µs (mikrosekundy)
Czas wykonywania instrukcji specjalnych Minimum 4,1 µs (mikrosekundy)
Czas przetwarzania wspólnego 0,4 ms
Obszar wejściowy 1600 bitów (100 słów), od CIO 0 do CIO 99
Obszar wyjściowy 1600 bitów (100 słów), od CIO 100 do CIO 199
Bity robocze 8192 bitów (512 słów), od W0 do W511
Obszar podtrzymywany 8192 bitów (512 słów), od H0 do H511
Timery 4096 numerów timerów (T0 do T4095)
Wejścia przerwań 6 wejść (czas odpowiedzi: 0,3 ms)
Tryb licznika przerwań 6 wejść (maksymalna częstotliwość odpowiedzi: 5 kHz), 16-bitowe zliczanie w górę/w dół
Elementy sterujące analogowe 1 pokrętło regulacyjne (zakres ustawień: od 0 do 255)
Wbudowane wejście analogowe 1 wejście (od 0 do 10 V, rozdzielczość 1/256, nieizolowane)
Masa wysyłkowa (obliczona) 3,00 kg (z ochronnym opakowaniem dystrybucyjnym)

Wnioski z praktyki inżynierskiej

Modele alternatywne i zgodność

CP1L-M30DT-D wymaga nominalnego źródła zasilania 24 VDC, na co wskazuje końcowy przyrostek „-D”. Należy uważać, aby nie zastępować bezpośrednio tego modelu wariantem „-A” (np. CP1L-M30DT-A), który działa przy napięciu sieciowym 100–240 VAC. Konwersja programów ze starszych systemów CP1E do CP1L jest w pełni obsługiwana w CX-Programmer, jednak przed pobraniem zaktualizowanych struktur zadań należy zweryfikować różnice w konfiguracji zacisków fizycznych.

Typowe problemy aplikacyjne i uwagi inżynierskie

Zintegrowane analogowe wejście 0–10 VDC jest nieizolowane. Używanie tego wejścia w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych (EMI) lub przy znacznych różnicach potencjałów uziemienia może powodować zniekształcenia pomiarów analogowych. Aby zapewnić niezawodne działanie, przewody sygnałowe powinny być możliwie krótkie, prowadzone z dala od przewodów wyjściowych przemienników częstotliwości (VFD) oraz wykonane jako wysokiej jakości ekranowana skrętka. Jeśli izolacja ma kluczowe znaczenie, przed podłączeniem do sterownika zastosuj zewnętrzny izolator sygnału.

Wskazówki dotyczące uruchamiania i okablowania

Podczas konfigurowania wbudowanego interfejsu Ethernet upewnij się, że lokalna podsieć stacji roboczej używanej do programowania odpowiada domyślnej alokacji adresów IP sterownika PLC. Szybkie wejścia przerwaniowe (skonfigurowane do pracy liczników z częstotliwością 5 kHz) wymagają przewodów o małej pojemności, aby uniknąć tłumienia sygnału impulsowego. Upewnij się, że zacisk uziemienia funkcjonalnego (FG) jest solidnie połączony z uziemieniem o niskiej impedancji, aby zmaksymalizować skuteczność wewnętrznego filtrowania zakłóceń.

Wytyczne dotyczące instalacji

KRYTYCZNE OSTRZEŻENIE

Przed przystąpieniem do montażu, demontażu lub podłączania modułu CPU odłącz wszystkie źródła zasilania elektrycznego. Potwierdź, że napięcie wejściowe odpowiada określonej wartości 24 VDC. Nieodłączenie aktywnego okablowania obiektowego lub zastosowanie nieprawidłowego napięcia wejściowego może doprowadzić do trwałego uszkodzenia sprzętu, uszkodzenia obwodów lub porażenia prądem.

1 Solidnie zamontuj moduł CPU na standardowej szynie DIN 35 mm lub bezpośrednio na tylnej płycie panelu za pomocą śrub montażowych, zapewniając odpowiednią wentylację i odstęp co najmniej 50 mm nad i pod urządzeniem.
2 Podłącz zewnętrzne źródło zasilania 24 VDC do przeznaczonych do tego zacisków zasilania. Dokładnie sprawdź polaryzację, aby zapobiec uszkodzeniu wewnętrznego bezpiecznika.
3 Podłącz zacisk uziemienia funkcjonalnego (FG) sterownika PLC bezpośrednio do głównej szyny uziemienia panelu za pomocą przewodu o niskiej impedancji i przekroju co najmniej 2,0 mm².
4 Zakończ przewody przemysłowej sieci Ethernet i szybkich wejść/wyjść w terenie, prowadząc linie sygnałowe oddzielnie od przewodów wysokiego napięcia AC, aby zminimalizować zakłócenia sygnału.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
Jakie jest wymagane zasilanie tego sterownika?
Sufiks „D” w kodzie modelu wskazuje na wymagane zasilanie 24 V DC. Nie podłączaj bezpośrednio do tego urządzenia sieciowego zasilania AC.
Jaka jest rozdzielczość wbudowanego wejścia analogowego?
Wbudowane wejście analogowe ma rozdzielczość 1/256 i zakres wejściowy od 0 do 10 V DC. Należy pamiętać, że ten zintegrowany kanał analogowy nie jest izolowany.
Ile jednostek rozszerzeń można podłączyć?
Aby rozszerzyć możliwości systemu, można bezpośrednio podłączyć maksymalnie 3 jednostki rozszerzeń serii CP lub jednostki rozszerzeń we/wy.
