Opis

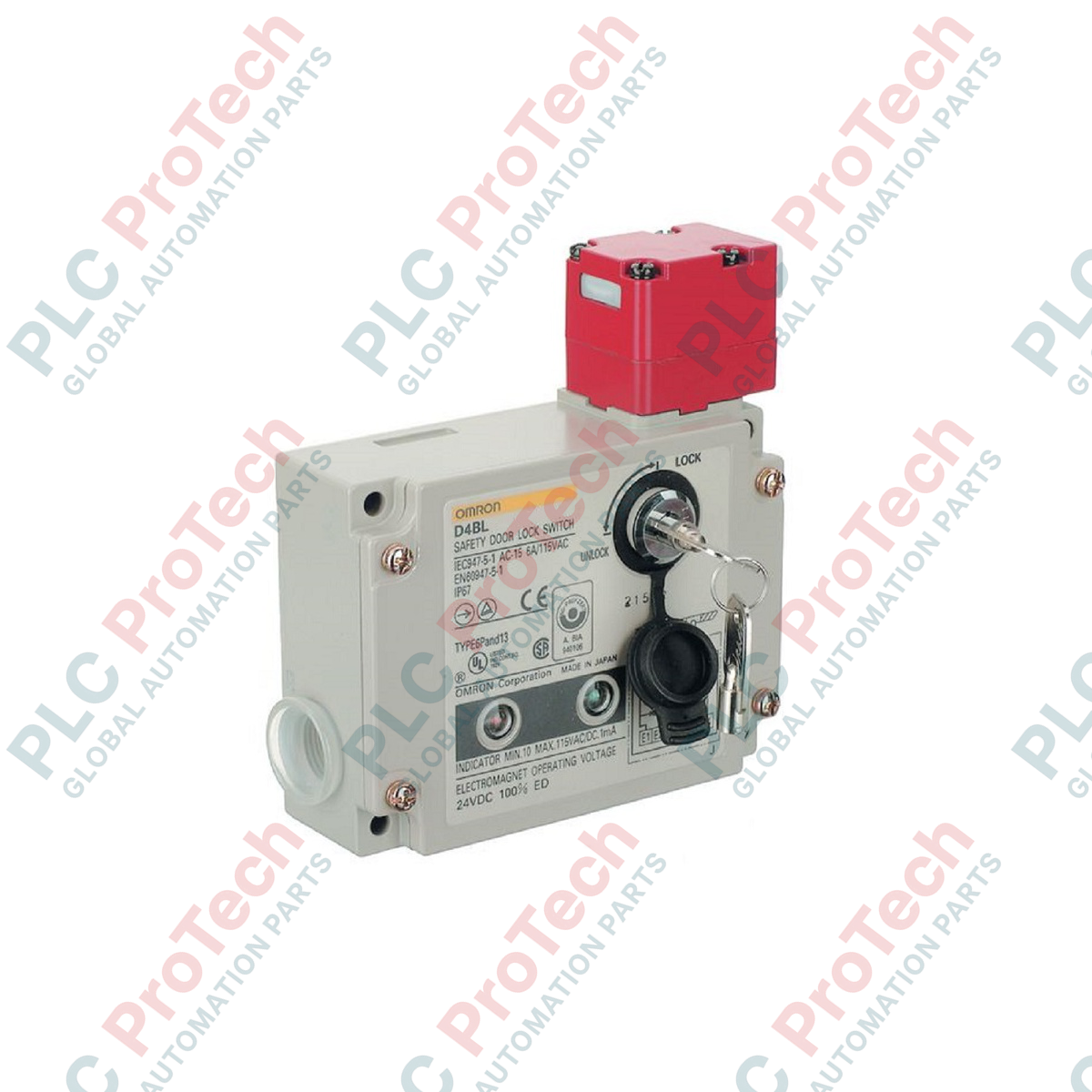

Do zabezpieczania ciężkich przemysłowych bram dostępowych i obudów niebezpiecznych maszyn Omron D4BL-2CRA jest przemysłowym wyłącznikiem ryglującym bezpieczeństwa, wyposażonym w solidną blokadę mechaniczną i mechanizm zwalniania elektromagnetycznego 24 V DC. Urządzenie zaprojektowano zgodnie z rygorystycznymi międzynarodowymi normami bezpieczeństwa; wyposażono je w konfigurację z dwoma przepustami kablowymi oraz wiele wyjść stykowych, aby zapewnić niezawodne monitorowanie drzwi i integrację z systemami bezpieczeństwa w całym zakładzie.
Przełącznik działa jako urządzenie ryglujące typu 2 zgodnie z normą EN ISO 14119 i wykorzystuje konstrukcję klucza siłownika o niskim poziomie kodowania. Aby zapobiec przypadkowemu uwięzieniu lub zablokowaniu podczas awarii zasilania, w wytrzymałej obudowie zintegrowano klucz pomocniczego zwalniania, umożliwiający upoważnionemu personelowi utrzymania ręczne odblokowanie. Solidna konstrukcja mechaniczna zapewnia stopień ochrony IP67, gwarantując niezawodne działanie w trudnych warunkach, w których występuje pył, zanieczyszczenia i strumienie wody pod niskim ciśnieniem.
Cechy
-
Bezpieczna blokada mechaniczna: Wykorzystuje fizyczną zasadę blokowania mechanicznego, która zabezpiecza klucz siłownika po jego włożeniu i wymaga zasilenia elektromagnesu napięciem 24 V DC w celu zwolnienia blokady.
-
Wielostykowe wyjście: Wyposażony w styki 1NC/1NO do wykrywania otwarcia/zamknięcia drzwi oraz dedykowany styk przełącznika monitorowania zamka 1NC, przy czym oba układy działają w mechanizmie wolnoprzełączającym.
-
Elastyczne ustawienie głowicy: Regulowany mechanizm głowicy umożliwia wybór maksymalnie czterech różnych kierunków montażu, optymalizując możliwości ustawienia podczas wdrażania systemu.
-
Pomocnicze odblokowanie: Zintegrowany klucz pomocniczego zwalniania umożliwia ręczne odblokowanie podczas prac konserwacyjnych lub w sytuacjach awaryjnych.
-
Przyłącza przepustów G1/2: Konstrukcja z dwoma wejściami przepustów upraszcza układ okablowania i ułatwia oddzielenie przewodów zasilających od sygnałów sterujących.
Zastosowania
-
Linie montażowe przemysłu motoryzacyjnego: Zabezpiecza obudowy cel robotycznych, do których nie wolno wchodzić przed całkowitym zakończeniem cykli automatycznych.
-
Centra obróbkowe: Montowany na bramach bezpieczeństwa szybkobieżnych maszyn CNC do frezowania, toczenia i szlifowania, aby uniemożliwić dostęp podczas wyhamowywania wrzeciona.
-
Strefy pakowania i paletyzacji: Uniemożliwia operatorom wejście na niebezpieczne trasy poruszających się przenośników oraz do stref automatycznego spinania.
-
Ciężkie mieszalniki przemysłowe: Zapewnia, że drzwi załadunkowe pozostają zablokowane do momentu potwierdzenia całkowitego zatrzymania łopatek mieszających.
Specyfikacja techniczna
| Parametr |
Wartość specyfikacji |
| Producent |
Omron |
| Oznaczenie modelu |
D4BL-2CRA |
| Typ ryglowania |
Typ 2 (EN ISO 14119) |
| Zasada blokowania |
Blokada mechaniczna / zwalnianie elektromagnetyczne |
| Napięcie znamionowe elektromagnesu |
24 V DC |
| Poziom kodowania |
Kodowanie niskiego poziomu (EN ISO 14119) |
| Wyjścia przepustów kablowych |
G1/2 (konstrukcja z dwoma przepustami kablowymi) |
| Konfiguracja wbudowanych styków |
1NC/1NO (monitorowanie drzwi) + 1NC (monitorowanie zamka), działanie wolne |
| Trwałość elektryczna |
Co najmniej 500 000 operacji (obciążenie rezystancyjne 10 A przy 250 VAC) |
| Trwałość mechaniczna |
Co najmniej 1 000 000 operacji |
| Zakres prędkości roboczej |
0,05–0,5 m/s |
| Maksymalna częstotliwość pracy |
30 operacji na minutę |
| Stopień ochrony przed wnikaniem |
IP67 (EN60947-5-1) |
| Masa urządzenia |
0,8 kg |
| Masa wysyłkowa |
2,0 kg |
Wnioski inżynierskie z praktyki
Modele alternatywne i kompatybilność
D4BL-2CRA to wariant z blokadą mechaniczną i zwalnianiem elektromagnetycznym, co oznacza, że wykorzystuje siłę sprężyny do blokowania bramy i zasilanie 24 VDC do jej odblokowania. W zastosowaniach, w których natychmiastowe opuszczenie strefy podczas awarii zasilania jest wymagane ze względów bezpieczeństwa, zdecydowanie preferowane są modele z blokadą mechaniczną, ponieważ pozostają fizycznie zablokowane, chyba że zostaną odblokowane za pomocą mechanicznego klucza awaryjnego. Kontrastuje to z modelami z blokadą elektromagnetyczną (takimi jak D4BL-2GRA), które odblokowują się natychmiast po utracie zasilania — zachowanie to może być niebezpieczne w procesach z długim czasem wybiegu.
Problemy aplikacyjne i uwagi inżynierskie
Podczas integracji systemu upewnij się, że cewka elektromagnesu nie jest stale zasilana przez dłuższy czas przekraczający parametry projektowe, ponieważ ciągłe wzbudzenie powoduje naprężenia cieplne. Użyj logiki PLC, aby zasilać cewkę zwalniającą impulsowo dopiero po potwierdzeniu zerowej prędkości maszyny, a następnie wyłącz sygnał zasilania po potwierdzeniu stanu otwarcia bramy.
Wskazówki dotyczące uruchamiania i okablowania
Niewspółosiowość mechanicznego elementu uruchamiającego jest główną przyczyną przedwczesnych awarii wyłącznika. Podczas montażu upewnij się, że brama mechaniczna ma zamontowane fizyczne ograniczniki drzwi. Wyłącznika bezpieczeństwa nigdy nie wolno używać jako ogranicznika mechanicznego; siły uderzenia odkształcą głowicę wejściową klucza, prowadząc do awarii styków monitorowania zamka. Połączenia przepustów należy uszczelnić odpowiednimi dławikami kablowymi, aby zachować stopień ochrony IP67.
Wytyczne dotyczące montażu
OSTRZEŻENIE KRYTYCZNE
Przed przystąpieniem do montażu, regulacji lub fizycznego okablowania tego urządzenia odłącz i odizoluj całe zasilanie obwodu sterowania. Sprawdź, czy maszyna całkowicie się zatrzymała i czy w celi nie pozostała zmagazynowana energia kinetyczna ani cieplna, zanim rozpoczniesz prace przy osłonie bezpieczeństwa.
1
Wyreguluj orientację głowicy, luzując śruby zespołu głowicy, obracając ją do żądanej osi (montaż prawostronny jest domyślnie aktywny), a następnie mocno dokręcając śruby, aby zachować szczelność IP67.
2
Solidnie zamocuj obudowę wyłącznika do nieruchomej ramy osłony bezpieczeństwa za pomocą śrub M5, upewniając się, że powierzchnia jest płaska, aby zapobiec powstawaniu naprężeń skręcających korpus wyłącznika.
3
Wyrównaj i zamontuj współpracujący klucz uruchamiający na ruchomych drzwiach lub bramie, sprawdzając, czy klucz płynnie wchodzi w środek szczeliny, bez zaczepiania ani wywierania nacisku bocznego.
4
Wykonaj wszystkie połączenia elektryczne przez przepusty G1/2, podłączając styki monitorowania zamka 1NC oraz styki bezpieczeństwa drzwi 1NC/1NO do przekaźnika bezpieczeństwa lub modułu wejściowego sterownika PLC bezpieczeństwa.
