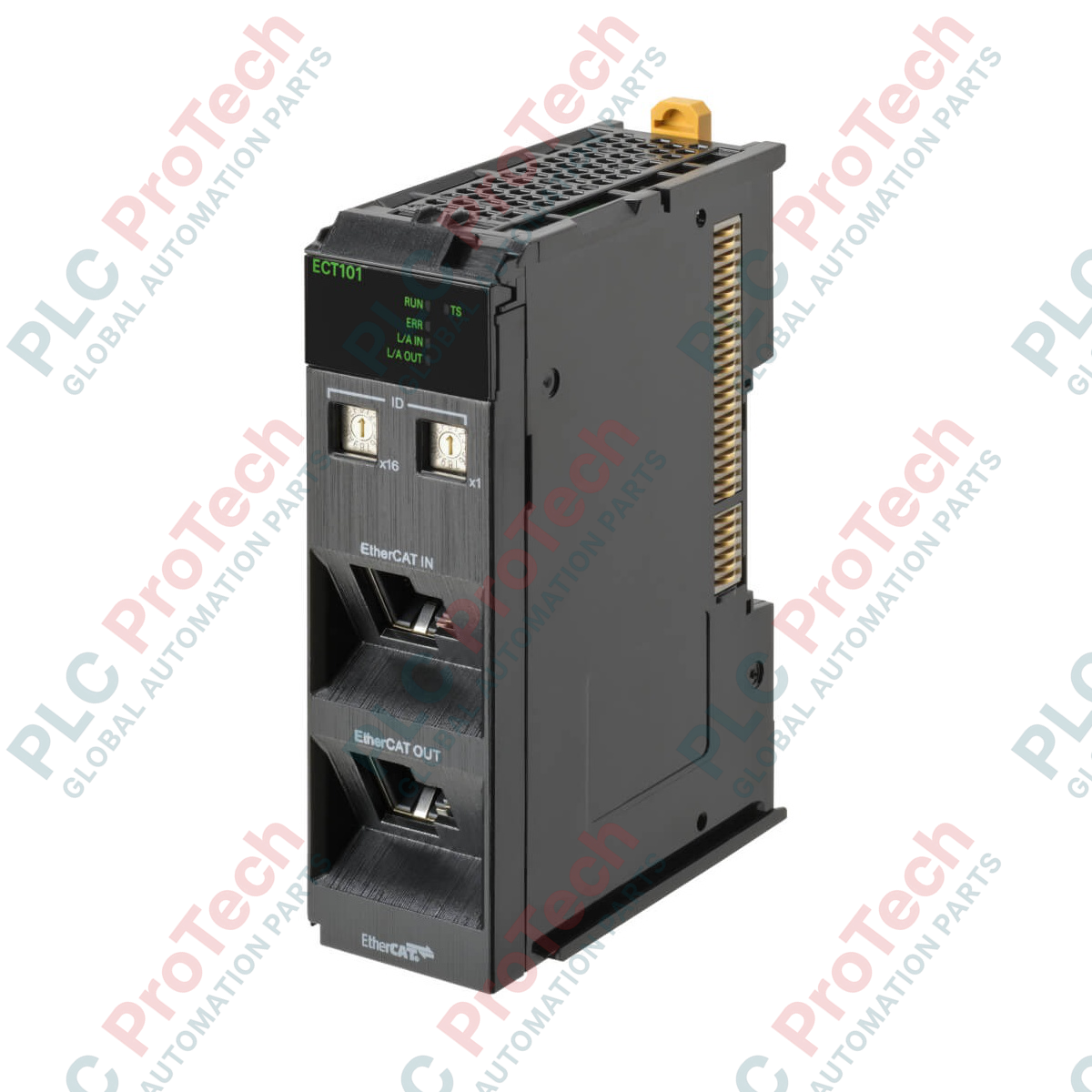

Omron NX-ECT101 Jednostka podrzędna EtherCAT serii NX

SKU NX-ECT101

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-ECT101
Country of origin:Japonia
Product Type: Jednostki podrzędne EtherCAT
Payment: T/T, Western Union
Weight: 110g
Shipping port: Xiamen
Warranty: 12 months

Opis

Zaprojektowany do integrowania sterowników Sysmac z zewnętrznymi sieciami EtherCAT moduł NX-ECT101 pełni funkcję szybkiej bramy komunikacyjnej w ramach platformy Omron NX-series. Ta jednostka podrzędna EtherCAT umożliwia płynną, deterministyczną wymianę danych między odrębnymi podsystemami maszyn a sieciami nadrzędnymi, obsługując złożone środowiska produkcyjne o wysokiej odporności na zakłócenia. Działając jako niezależny węzeł podrzędny w sieci nadrzędnej, a jednocześnie znajdując się na lokalnej magistrali NX, łączy zdecentralizowane struktury systemowe.

Moduł przeznaczony do montażu w panelu wykorzystuje solidną architekturę sprzętową z dedykowanym transformatorem impulsowym, który izoluje interfejsy komunikacyjne od wewnętrznej magistrali NX. Mechanizm ten chroni wrażliwą logikę sterownika przed pętlami doziemnymi i zakłóceniami elektrycznymi typowymi dla instalacji przemysłowych.

Funkcje

Zapewnia szybką, deterministyczną komunikację z wykorzystaniem standardowego protokołu EtherCAT w dedykowanej konfiguracji jednostki podrzędnej.
Obsługuje warstwę fizyczną 100BASE-TX zgodną ze standardami IEEE 802.3.
Zapewnia szybką transmisję danych z szybkością do 100 Mb/s z wykorzystaniem modulacji w paśmie podstawowym.
Wykorzystuje metodę odświeżania Free-Run, zapewniającą niezależną, asynchroniczną synchronizację wejść/wyjść między segmentami sieci.
Zapewnia solidną izolację elektryczną za pomocą wbudowanego transformatora impulsowego między głównym złączem komunikacyjnym a wewnętrzną magistralą NX.
Zoptymalizowany do instalacji panelowych; wymaga dedykowanego uziemienia o rezystancji 100 omów lub mniejszej.

Zastosowania

Koordynacja systemów wytwarzania energii i podstacji elektroenergetycznych.
Sieci automatyki pakowania, montażu i transportu materiałów.
Synchronizacja zdecentralizowanych maszyn na liniach montażowych w branży motoryzacyjnej.
Koordynacja sterowania ruchem wieloosiowym w odrębnych gniazdach produkcyjnych.

Specyfikacja techniczna

Producent	Omron
Numer katalogowy / model	NX-ECT101
Seria	NX-series
Protokół komunikacyjny	Protokół EtherCAT (wyłącznie konfiguracja jednostki podrzędnej)
Typ modulacji	Pasmo podstawowe
Szybkość transmisji	100 Mb/s
Warstwa fizyczna	100BASE-TX (IEEE 802.3)
Metoda odświeżania wejść/wyjść	Odświeżanie Free-Run
Metoda izolacji	Izolacja za pomocą transformatora impulsowego (między złączem komunikacyjnym a magistralą NX)
Obudowa / montaż	Montaż w panelu
Metody uziemienia	Uziemienie o rezystancji 100 omów lub mniejszej
Temperatura otoczenia podczas pracy	Od 0 do 55°C
Wilgotność otoczenia podczas pracy	Od 10% do 95% wilgotności względnej (bez oblodzenia i kondensacji)
Masa	110 g

Połączenia i interfejsy

Punkt przyłączeniowy	Typ interfejsu	Funkcja
Port IN	Złącze RJ45	Port wejściowy EtherCAT od nadrzędnego urządzenia master lub jednostki podrzędnej
Port OUT	Złącze RJ45	Port wyjściowy EtherCAT do kolejnej jednostki podrzędnej
Złącze magistrali NX	Złącze ślizgowe płyty bazowej	Wewnętrzne połączenie komunikacyjne i zasilające z sąsiednimi jednostkami serii NX

Wskazówki dotyczące instalacji

Zamontuj urządzenie stabilnie w zamkniętym panelu sterowniczym, aby chronić je przed zanieczyszczeniami cząstkowymi i zewnętrznymi naprężeniami mechanicznymi.
Zapewnij niezawodne uziemienie konstrukcji panelu, tworząc dedykowany punkt uziemienia o rezystancji 100 omów lub mniejszej.
Zachowaj odpowiedni odstęp wokół zespołu magistrali NX, aby umożliwić naturalne chłodzenie konwekcyjne i zapobiec gromadzeniu się ciepła.
Używaj ekranowanych kabli Ethernet ze skrętką (STP) kategorii 5e lub wyższej, aby ograniczyć zakłócenia elektromagnetyczne (EMI) w łączach komunikacyjnych.

FAQ

Jaki protokół komunikacyjny obsługuje Omron NX-ECT101?

NX-ECT101 obsługuje standardowy protokół EtherCAT, działając wyłącznie jako jednostka podrzędna w sieci.

Jaki jest standard warstwy fizycznej dla portów komunikacyjnych?

Wykorzystuje standard warstwy fizycznej 100BASE-TX (IEEE 802.3), obsługując szybkość transmisji 100 Mb/s z modulacją pasmową.

Jaką metodę izolacji zastosowano do ochrony systemu?

Moduł wykorzystuje izolację za pomocą transformatora impulsowego między zewnętrznym złączem komunikacyjnym a wewnętrzną magistralą NX, aby chronić układy sterujące przed przepięciami elektrycznymi.

Jakie są wymagania dotyczące uziemienia i montażu NX-ECT101?

Urządzenie jest przeznaczone do montażu wewnątrz szafy i wymaga połączenia z uziemieniem o rezystancji 100 omów lub mniejszej.
