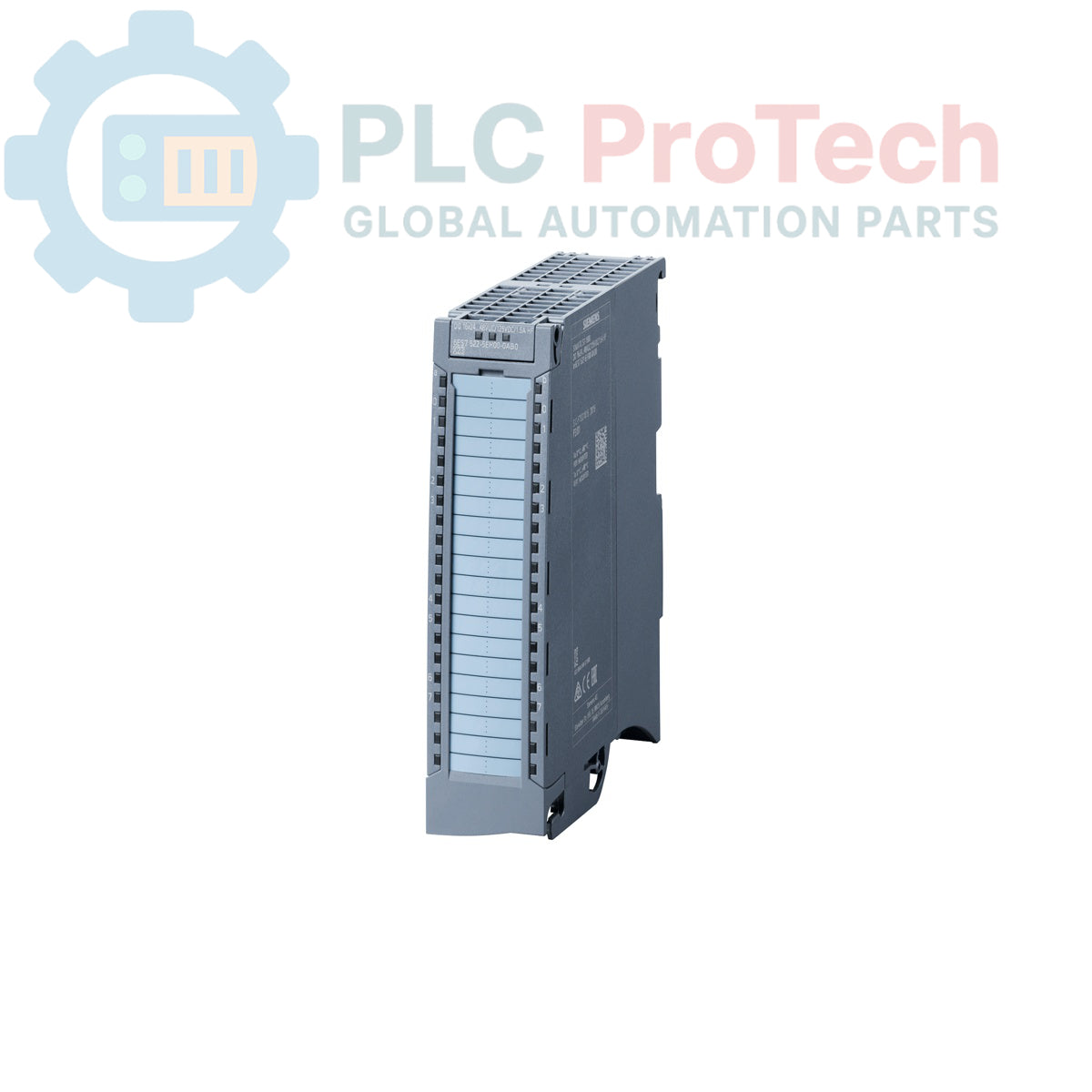

Siemens 6AG2522-5EH00-4AB0 SIPLUS S7-1500 moduł wyjść cyfrowych

Opis

6AG2522-5EH00-4AB0 to moduł cyfrowych wyjść SIPLUS S7-1500 DQ 16x110VDC ST, zaprojektowany specjalnie do pracy w ekstremalnych warunkach przemysłowych. Oparty na standardowym modelu 6ES7522-5EH00-0AB0, ten wariant SIPLUS ma wzmocnioną konstrukcję z powłoką ochronną, co zapewnia niezawodną pracę w rozszerzonym zakresie temperatur od -40 degC do +70 degC (OT4) oraz obsługę krótkotrwałych temperatur do +85 degC przez 10 minut. Moduł zapewnia 16 cyfrowych kanałów wyjściowych zorganizowanych w grupy po 1, z których każdy może obsługiwać prąd 0,5 A. Obsługuje wyjście wartości zastępczej, zapewniając bezpieczeństwo procesu i ciągłość sterowania nawet w trudnych warunkach, przy wysokim poziomie drgań lub w środowiskach agresywnych chemicznie.

Funkcje

• Praca w ekstremalnych warunkach: Powłoka ochronna umożliwiająca pracę w temperaturze od -40 degC do +70 degC
• Wyjścia cyfrowe: 16 kanałów zorganizowanych w grupy po 1
• Prąd wyjściowy: 0,5 A na kanał
• Kompatybilność systemowa: Oparty na standardowym modelu 6ES7522-5EH00-0AB0, zapewniając bezproblemową integrację z systemem S7-1500
• Funkcje bezpieczeństwa: Obsługa wyjścia wartości zastępczej zapewniającego sterowanie odporne na uszkodzenia
• Wzmocniona konstrukcja: Konstrukcja w technologii TX zapewniająca zwiększoną odporność na obciążenia środowiskowe

Zastosowania

• Trudne warunki automatyki przemysłowej (np. przemysł naftowy i gazowy, górnictwo)
• Infrastruktura wymagająca tolerancji rozszerzonego zakresu temperatur
• Systemy sygnalizacji kolejowej i transportowej
• Zewnętrzne lub nieklimatyzowane szafy automatyki
• Obszary produkcji chemicznej lub korozyjnej

Specyfikacja techniczna

Wytyczne dotyczące instalacji

• Zarządzanie temperaturą: Mimo że moduł obsługuje pracę w temperaturze do +70 degC, należy przestrzegać wszystkich szczegółowych wymagań dotyczących obniżenia parametrów znamionowych określonych w oficjalnej instrukcji instalacji firmy Siemens, aby zapewnić długą żywotność sprzętu.
• Montaż: Zainstaluj moduł na standardowych szynach montażowych S7-1500. Upewnij się, że moduł jest prawidłowo zatrzaśnięty na płycie montażowej, aby zachować integralność ochrony środowiskowej.
• Okablowanie: Zastosuj określone przewody zaciskowe dla wyjść 110 V DC. Ze względu na grupowanie po 1 należy upewnić się, że każdy kanał jest odpowiednio zabezpieczony bezpiecznikiem zgodnie z wymaganiami obciążenia.
• Powłoka ochronna: Nie uszkadzaj ochronnej powłoki podczas instalacji ani okablowania, ponieważ ma ona kluczowe znaczenie dla odporności modułu na czynniki środowiskowe.
