Opis

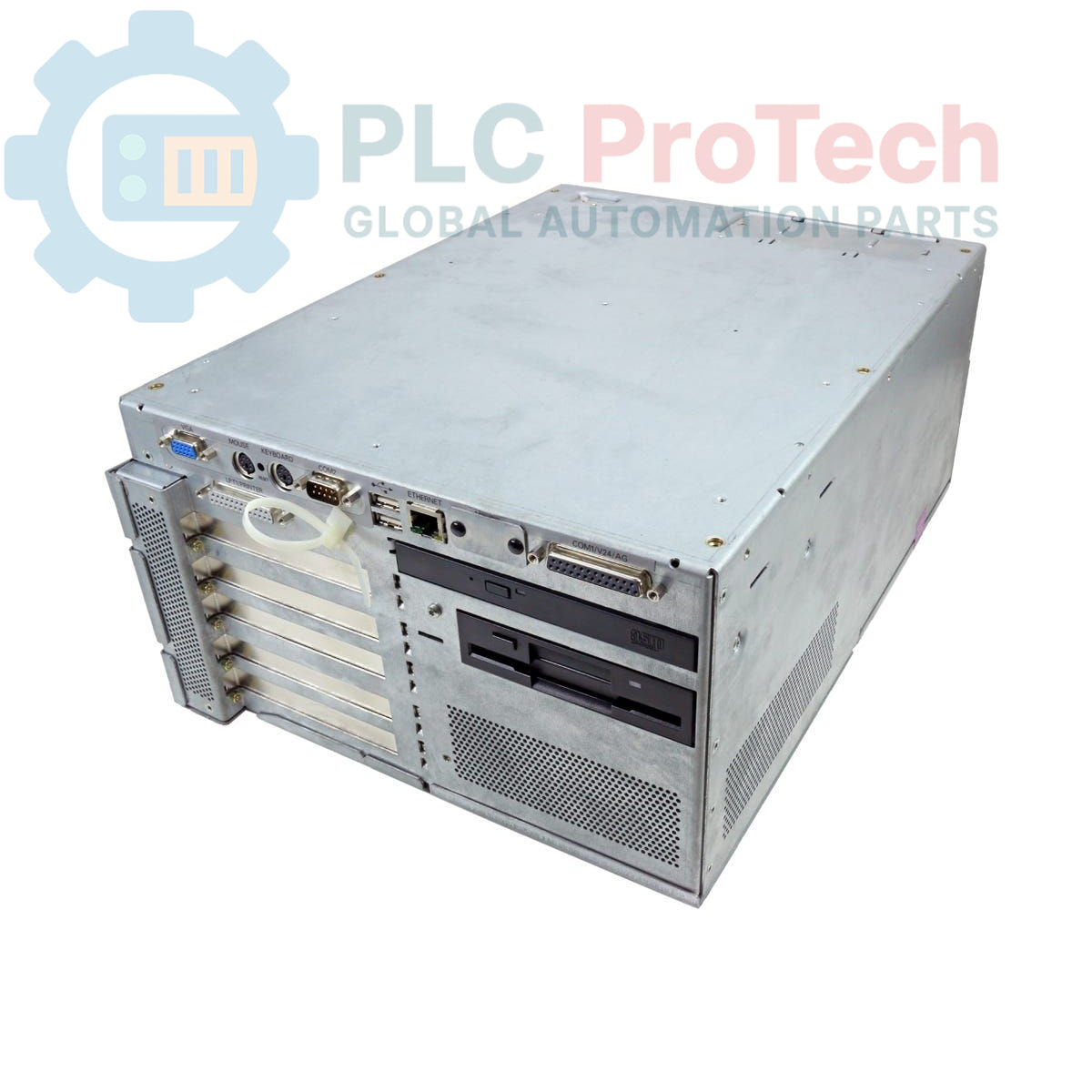

Produkt Siemens 6AV7703-2CC10-0AD0, standardowa konfiguracja serii SIMATIC PANEL PC 870. To przemysłowy komputer panelowy zaprojektowany do interfejsu człowiek-maszyna (HMI) i zadań sterujących. Urządzenie posiada 12,1-calowy kolorowy wyświetlacz TFT, procesor Intel Celeron 1,2 GHz oraz 256 MB pamięci RAM. Wyposażone jest w 40 GB dysk twardy EIDE, napęd CD-ROM i ma wstępnie zainstalowany wielojęzyczny system Windows 2000. W zestawie znajduje się przewód zasilający z wtyczką europejską do pracy na zasilaniu 230V.

Cechy

• 12,1-calowy zintegrowany kolorowy wyświetlacz TFT do wizualizacji.
• Zasilany procesorem Intel Celeron 1,2 GHz.
• Wyposażony w 256 MB pamięci RAM.
• Wyposażony w dysk twardy EIDE 40 GB do przechowywania danych i aplikacji.
• Zintegrowany napęd CD-ROM do instalacji oprogramowania i dostępu do danych.
• Wstępnie zainstalowany system operacyjny Windows 2000 wielojęzyczny (angielski, niemiecki, francuski, włoski, hiszpański).
• Przeznaczony do zasilania 230V AC.

Zastosowania

• Sterowanie i monitorowanie na poziomie maszyn.
• Wizualizacja procesów i akwizycja danych (SCADA).
• Przemysłowe rejestrowanie danych i raportowanie.
• Systemy informacyjne na hali produkcyjnej.
• Integracja panelu sterowania dla linii produkcyjnych.

Specyfikacje techniczne

Wytyczne instalacyjne

1. 1 Przygotuj miejsce montażu: Upewnij się, że wymiary otworu w panelu są prawidłowe, a powierzchnia montażowa jest czysta, płaska i może utrzymać ciężar urządzenia. Sprawdź odpowiednią przestrzeń na wentylację i prowadzenie kabli z tyłu urządzenia.
2. 2 Zamontuj urządzenie: Włóż Panel PC w przygotowany otwór od frontu. Zabezpiecz go od tyłu za pomocą dostarczonych zacisków montażowych, dokręcając je równomiernie, aby zapewnić prawidłowe uszczelnienie powierzchni panelu. Nie dokręcaj zacisków zbyt mocno.
3. 3 Podłącz przewód ochronny (PE): Podłącz przewód ochronny o niskiej impedancji do wyznaczonego zacisku PE na obudowie. Jest to krytyczne połączenie bezpieczeństwa i musi być wykonane przed podłączeniem innych przewodów.
4. 4 Podłącz zasilanie i urządzenia peryferyjne: Po potwierdzeniu, że główne źródło zasilania jest WYŁĄCZONE, podłącz kabel zasilający 230V AC. Podłącz wymagane urządzenia peryferyjne, takie jak klawiatury, myszy i kable sieciowe, do odpowiednich portów. Upewnij się, że wszystkie kable są starannie ułożone i zabezpieczone, aby zapobiec naprężeniom.
5. 5 Włączanie zasilania i kontrola systemu: Po upewnieniu się, że wszystkie połączenia są bezpieczne, a miejsce pracy jest wolne, przywróć zasilanie urządzenia. Obserwuj sekwencję uruchamiania, aby upewnić się, że system operacyjny ładuje się poprawnie. Kontynuuj instalację i konfigurację oprogramowania specyficznego dla aplikacji.
