Opis

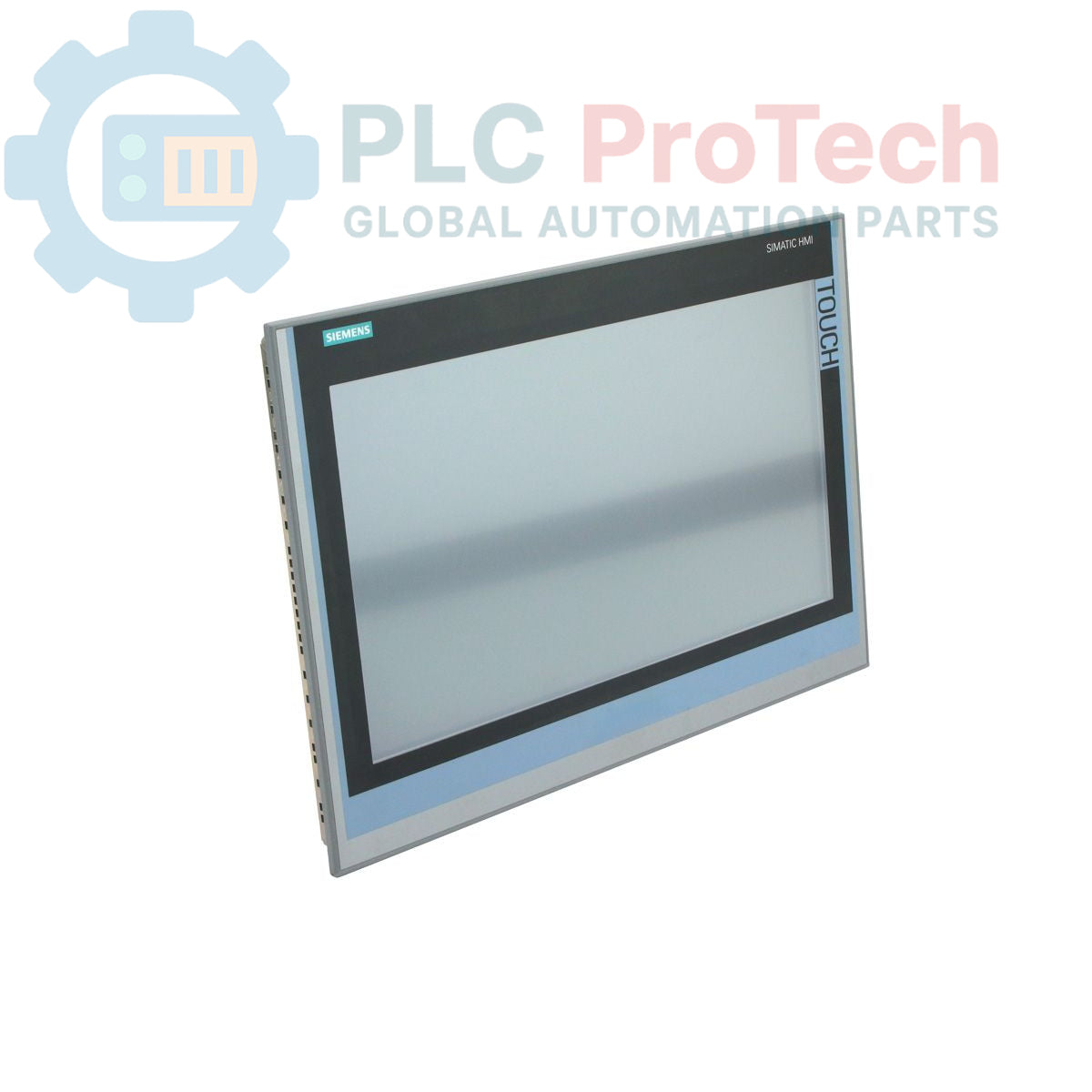

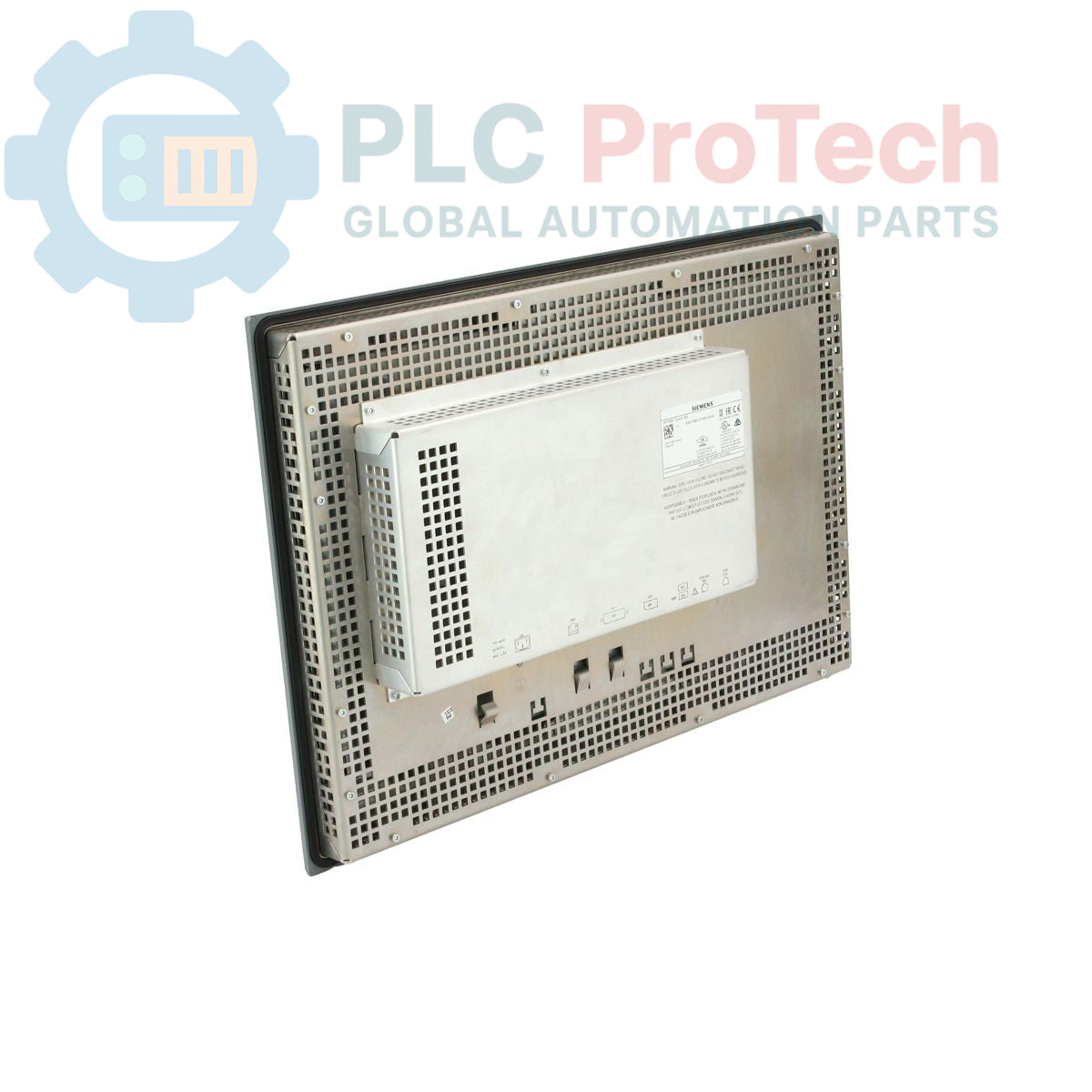

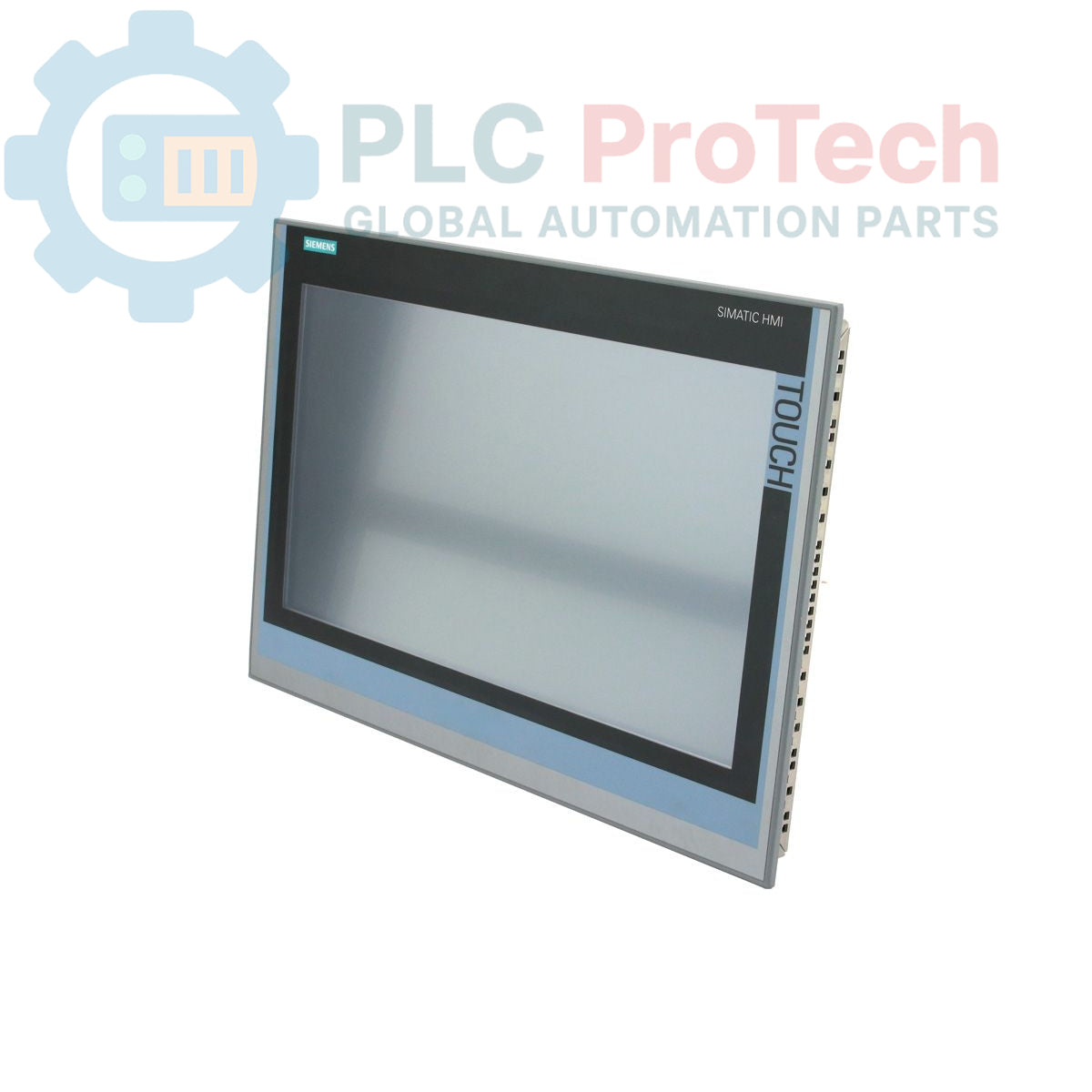

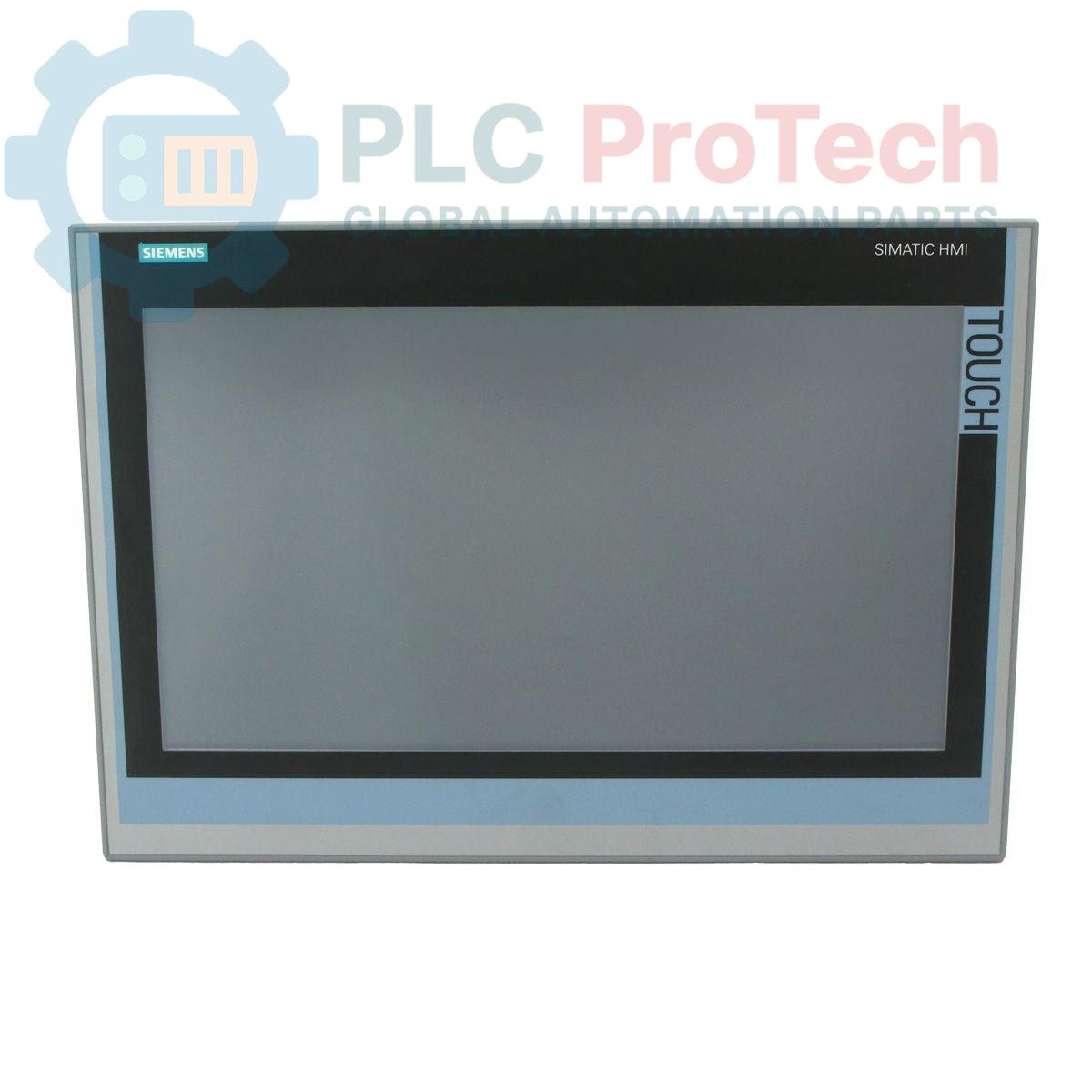

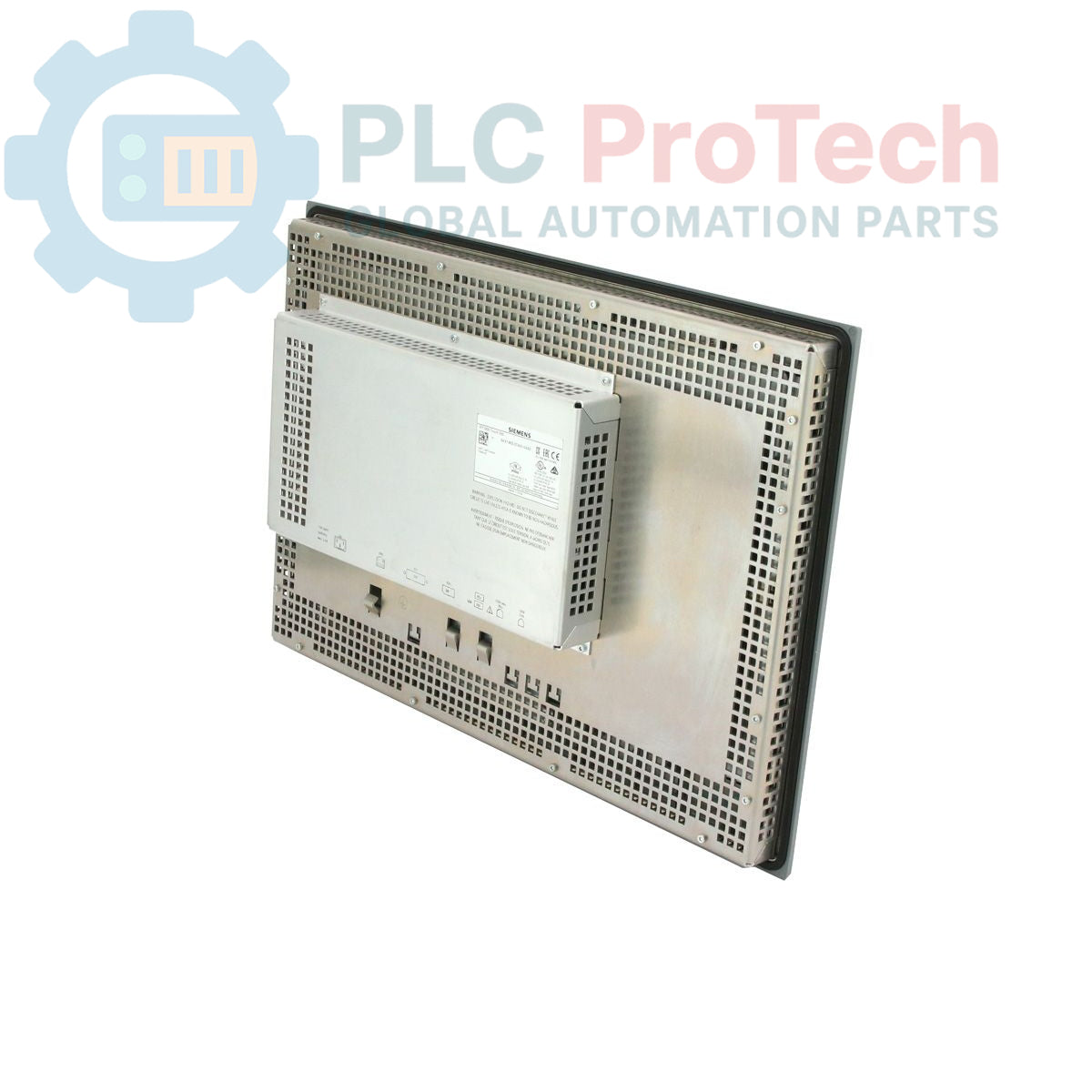

Model 6AV7863-3TA00-0AA0 to przemysłowy płaski panel wyświetlający SIMATIC IFP1900 z panoramicznym ekranem 19 cali (16:9). Zaprojektowany z myślą o niezawodnej wizualizacji, wyświetlacz oferuje rozdzielczość 1366 x 768 pikseli i jest wyposażony w responsywny interfejs dotykowy. Urządzenie jest przeznaczone do pracy z zasilaniem 24 V DC i zapewnia elastyczne możliwości podłączania za pośrednictwem interfejsów DisplayPort i DVI. W zestawie znajduje się kabel DVI/USB o długości 1,8 metra, umożliwiający łatwą integrację z komputerami przemysłowymi lub stanowiskami operatorskimi. Konstrukcja przemysłowa zapewnia długotrwałą niezawodność w wymagających zastosowaniach HMI (interfejs człowiek–maszyna).

Cechy

• Rozmiar wyświetlacza: panoramiczny ekran 19-calowy (format 16:9).
• Rozdzielczość: 1366 x 768 pikseli.
• Interfejs: obsługa ekranu dotykowego zapewniająca intuicyjną obsługę.

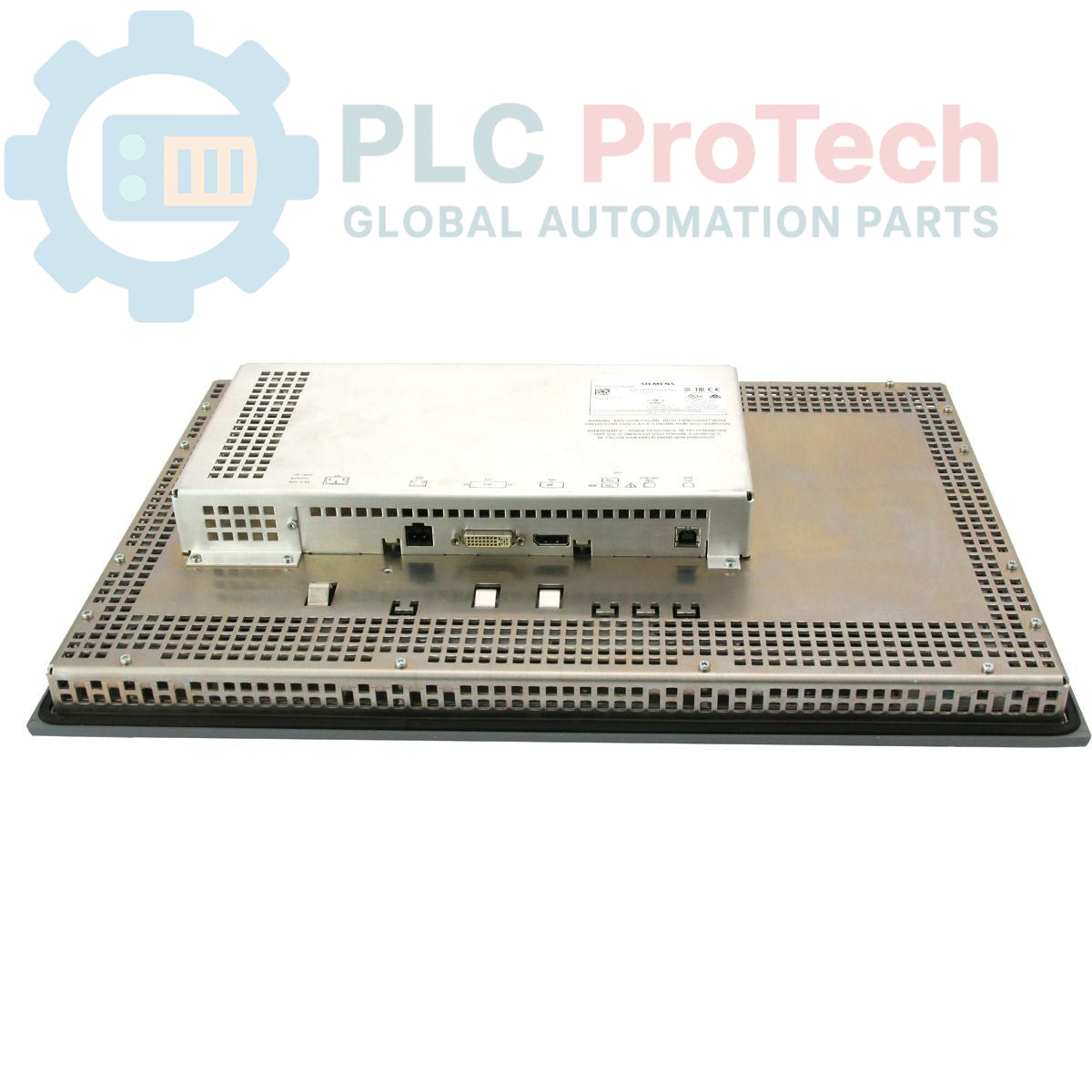

• Łączność: obsługa wejść DisplayPort i DVI.
• Zasilanie: zoptymalizowane do pracy z przemysłowymi zasilaczami 24 V DC.
• Zawartość zestawu: kabel DVI/USB o długości 1,8 m.

Zastosowania

• Przemysłowe terminale HMI i wizualizacyjne.
• Stanowiska monitorowania i sterowania procesami.
• Stanowiska operatorskie na poziomie maszyn w liniach produkcyjnych.
• Wyświetlacze do akwizycji danych i raportowania w zakładach produkcyjnych.

Specyfikacja techniczna

Wytyczne dotyczące instalacji

• Montaż: Upewnij się, że wyświetlacz jest zamontowany w obudowie zapewniającej odpowiedni stopień ochrony przed wnikaniem (IP) dla danego obszaru instalacji.
• Okablowanie: Do podłączenia użyj dostarczonych kabli DVI/USB o długości 1,8 m; jeśli wymagane są większe odległości, upewnij się, że zastosowane kable są przeznaczone do użytku przemysłowego, aby zapobiec pogorszeniu jakości sygnału.
• Kalibracja dotyku: Po pierwszym uruchomieniu upewnij się, że sterownik ekranu dotykowego jest prawidłowo skonfigurowany w systemie operacyjnym, aby zapewnić dokładność punktów dotyku.
• Chłodzenie: Chociaż panele płaskie generują mniej ciepła niż standardowe monitory, należy zapewnić odpowiednią wentylację obudowy montażowej, aby zapobiec przegrzewaniu podczas ciągłej pracy.
• Zasilanie: Podłącz urządzenie do stabilnego przemysłowego źródła zasilania 24 V DC, zwracając uwagę na prawidłową biegunowość zgodnie z oznaczeniami na listwach zaciskowych.
