Opis

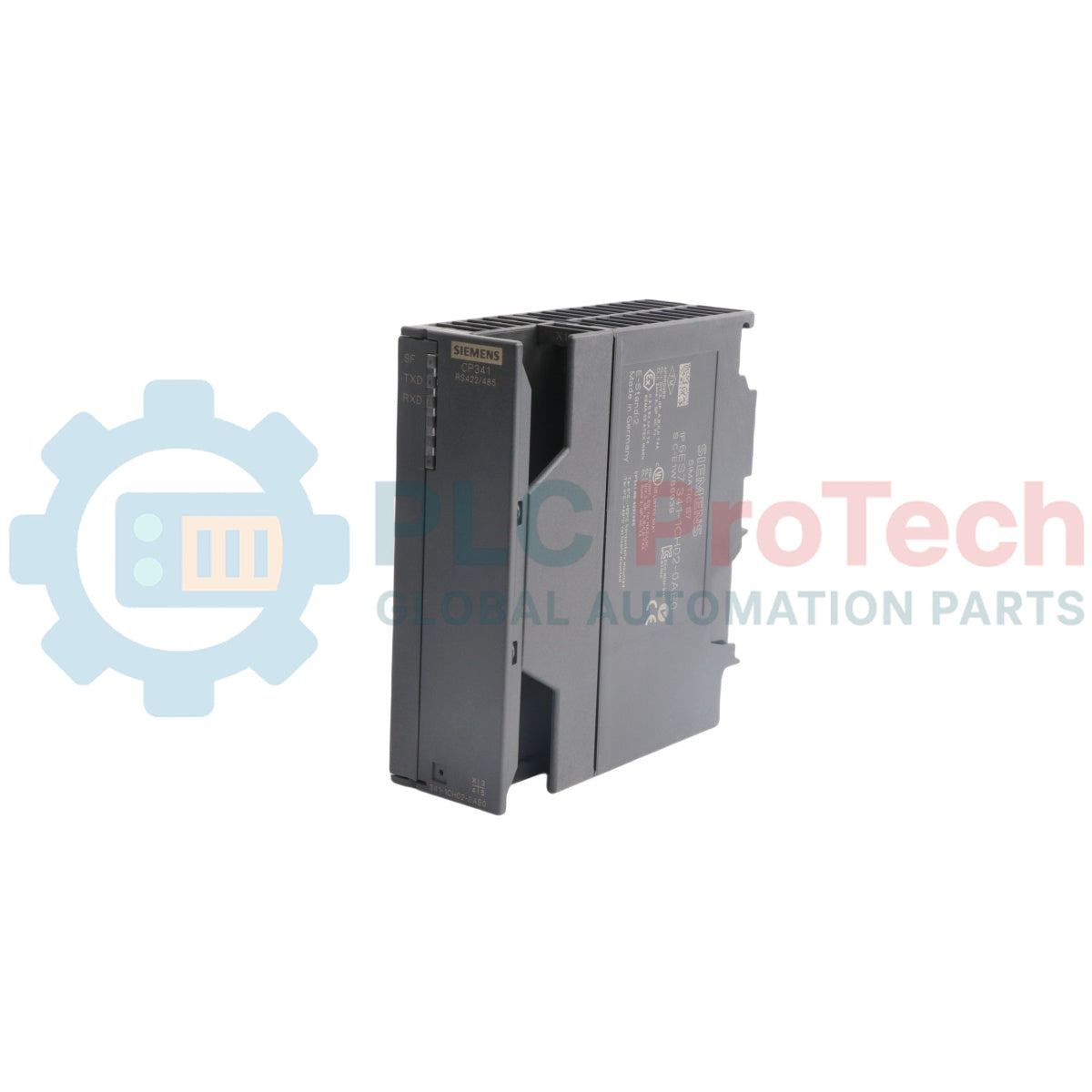

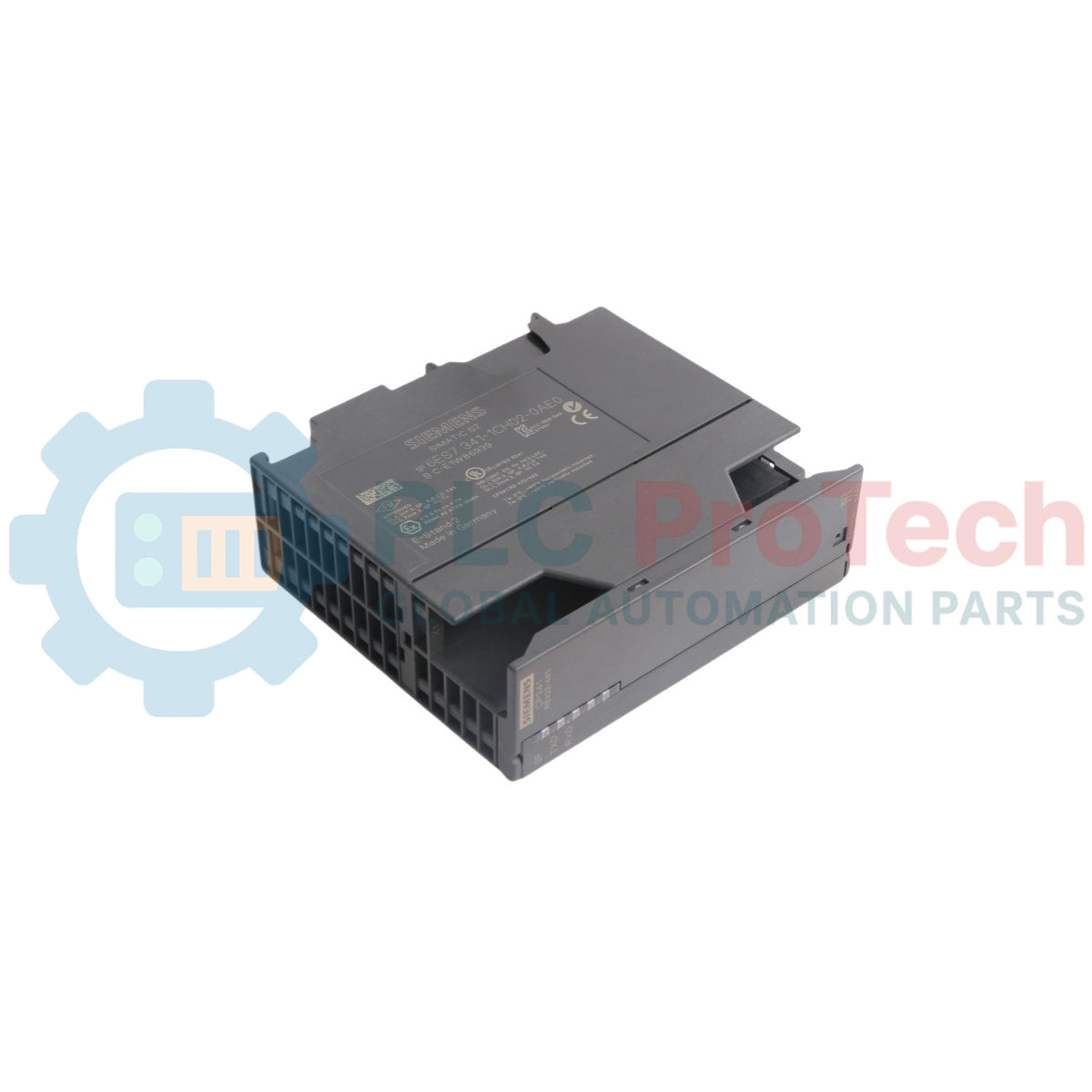

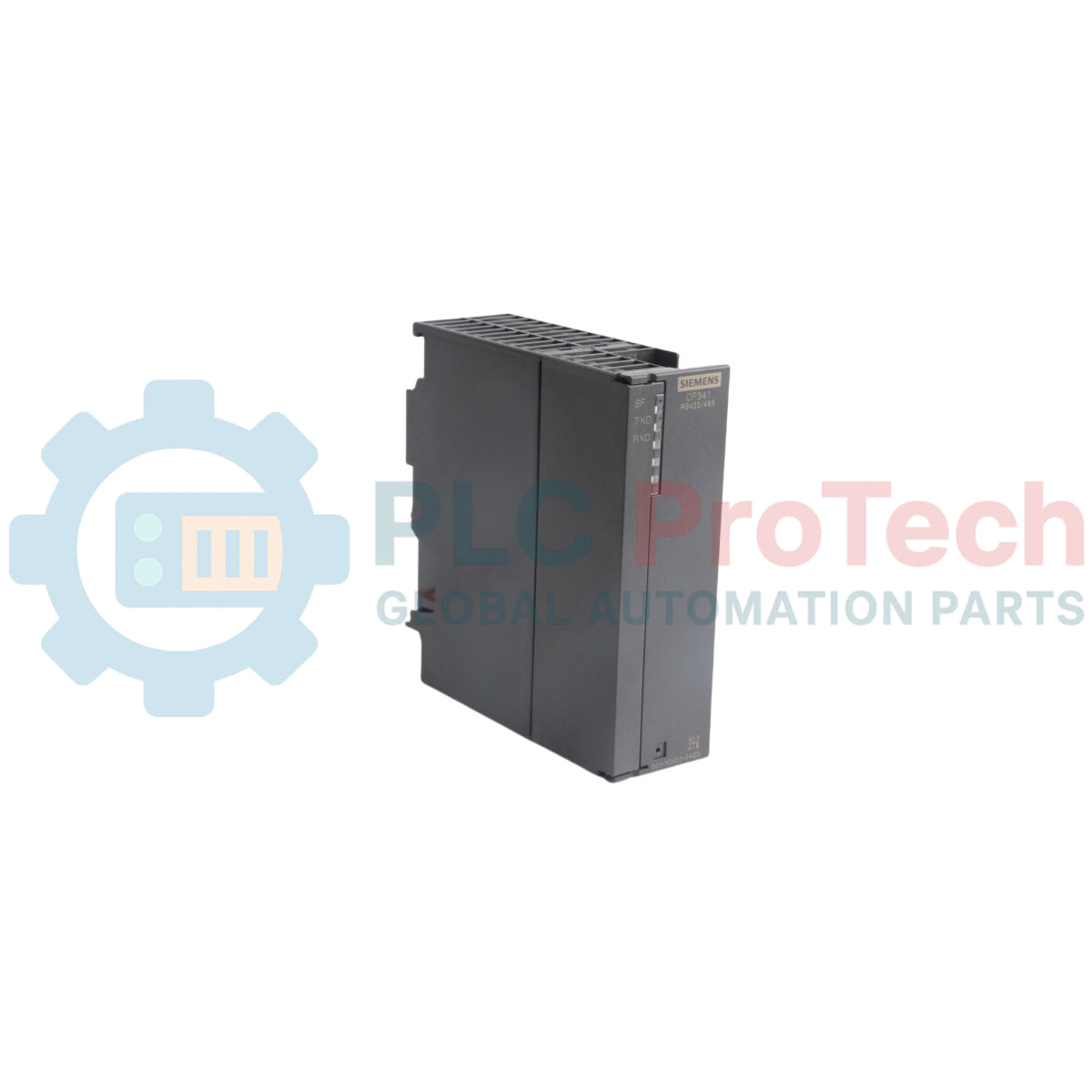

Siemens 6ES7341-1CH02-0AE0 to moduł procesora komunikacyjnego (CP) przeznaczony do systemu PLC SIMATIC S7-300. Moduł umożliwia szeregową komunikację punkt-punkt, pozwalając sterownikowi S7-300 na połączenie z szeroką gamą urządzeń zewnętrznych. Wyposażono go w separowany galwanicznie interfejs RS485/PROFIBUS, który zapewnia integralność sygnału i ochronę przed zakłóceniami elektrycznymi w wymagających środowiskach przemysłowych. Moduł obsługuje wiele protokołów, w tym ASCII, Modbus RTU i 3964(R), umożliwiając elastyczną integrację z urządzeniami takimi jak skanery kodów kreskowych, panele HMI, napędy i inne systemy producentów zewnętrznych. Konfigurację przeprowadza się w oprogramowaniu inżynierskim STEP 7, co upraszcza uruchomienie i integrację z projektem automatyki.

Cechy

• Zapewnia szeregową komunikację punkt-punkt dla sterowników PLC SIMATIC S7-300.
• Separowany galwanicznie interfejs fizyczny RS485/PROFIBUS.
• Obsługuje protokoły komunikacyjne ASCII, Modbus RTU i 3964(R).
• Osiąga szybkość transmisji danych do 19,2 kb/s.
• Zintegrowane diody diagnostyczne zapewniają szybki wizualny podgląd aktywności komunikacyjnej.
• Kompaktowa obudowa S7-300 umożliwiająca bezproblemową integrację z istniejącymi szafami.

Zastosowania

• Linie produkcyjne i montażowe
• Systemy monitorowania i zarządzania energią
• Automatyka i sterowanie procesami
• Rejestrowanie i pozyskiwanie danych z urządzeń wykorzystujących interfejs szeregowy

Specyfikacje techniczne

Wytyczne dotyczące instalacji

1. 1 Upewnij się, że szafa S7-300 jest odłączona od zasilania i sprawdzono, że nie występuje w niej napięcie.
2. 2 Wyrównaj moduł z wolnym gniazdem na szynie DIN S7-300 i bezpiecznie zatrzaśnij go na miejscu.
3. 3 Wsuń złącze magistrali z sąsiedniego modułu po lewej stronie do odpowiedniego gniazda w module CP 341, aby utworzyć połączenie z magistralą płyty montażowej.
4. 4 Przygotuj kabel komunikacyjny RS485. Użyj ekranowanego kabla ze skręconą parą przewodów. Podłącz przewody do złącza czołowego modułu zgodnie z wyprowadzeniami dla używanego protokołu. Uziem ekran kabla tylko na jednym końcu segmentu, aby zapobiec powstawaniu pętli masy.
5. 5 Po zabezpieczeniu wszystkich połączeń usuń urządzenia LOTO i ponownie włącz zasilanie szafy S7-300. Obserwuj diody diagnostyczne modułu, aby potwierdzić prawidłową inicjalizację i stan komunikacji.
