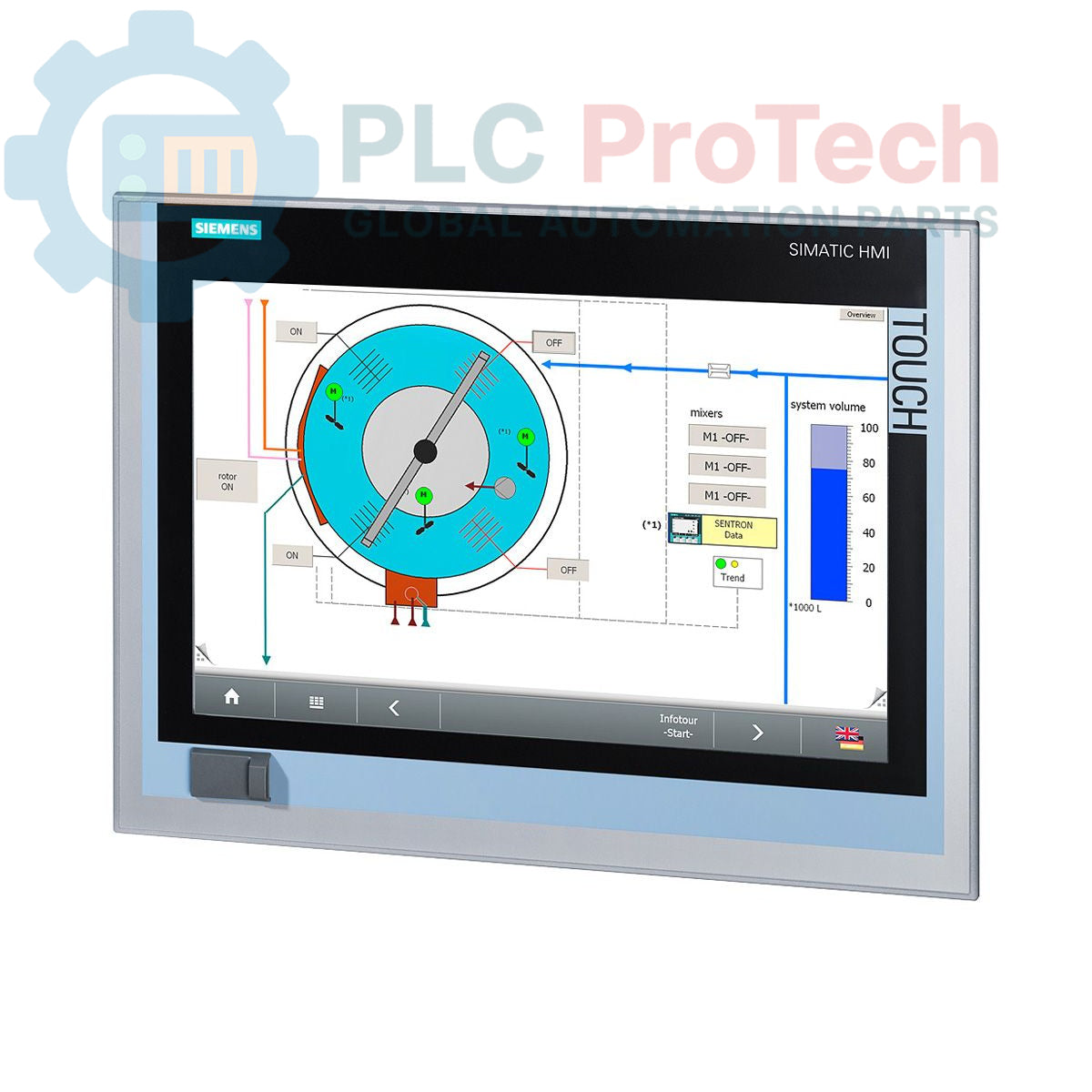

Siemens SIMATIC IPC 477D 6AV7240-3BC14-0HE0 Panel PC

Opis

Siemens 6AV7240-3BC14-0HE0 to komputer panelowy SIMATIC IPC 477D przeznaczony do wymagających zadań wizualizacji i sterowania w środowiskach przemysłowych. Urządzenie integruje 15-calowy ekran dotykowy z procesorem Intel Core i3-3217UE, zapewniając solidną platformę do zastosowań HMI. Jest wyposażone w 4 GB pamięci RAM oraz dysk półprzewodnikowy MLC o pojemności 80 GB, zapewniające niezawodne działanie i przechowywanie danych. System jest dostarczany z preinstalowanym systemem Windows Embedded Standard 7 i zawiera licencje na oprogramowanie Siemens WinCC RT Advanced, dzięki czemu stanowi kompleksowe rozwiązanie dla projektów automatyzacji na poziomie maszyn, wymagających rejestrowania danych i zarządzania recepturami.

Funkcje

• Rezystancyjny ekran dotykowy 15-calowy do obsługi przez operatora.
• Napędzany procesorem Intel Core i3-3217UE.
• Wyposażony w 4 GB pamięci systemowej.
• Wyposażony w dysk półprzewodnikowy (SSD) MLC o pojemności 80 GB do przechowywania danych.
• Zawiera system Windows Embedded Standard 7 (32-bitowy).
• W zestawie z WinCC RT Advanced V13 SP1 (2048 PowerTags) oraz pakietem licencji V15.
• Dwa porty Gigabit Ethernet do integracji z sieciami IE/PN.
• Zapewnia szerokie możliwości łączności dzięki pięciu portom USB, jednemu szeregowemu portowi RS-232 i jednemu gniazdu rozszerzeń PCIe.
• Działa ze standardowym przemysłowym zasilaczem 24 V DC.

Zastosowania

• Systemy interfejsu człowiek–maszyna (HMI) na poziomie maszyn.
• Wizualizacja i sterowanie procesami produkcyjnymi.
• Pozyskiwanie danych, rejestrowanie danych i zarządzanie recepturami.
• Nadzór nad sterowaniem liniami montażowymi i maszynami pakującymi.
• Integracja z zakładowymi systemami SCADA.

Specyfikacje techniczne

Wytyczne dotyczące instalacji

1. 1 Sprawdź, czy wymiary wycięcia w panelu sterowniczym odpowiadają wymaganiom instalacyjnym IPC 477D. Zapewnij odpowiedni odstęp na potrzeby wentylacji i prowadzenia przewodów.
2. 2 Potwierdź, że szafa sterownicza jest całkowicie odłączona od zasilania i zablokowana. Przed przystąpieniem do pracy sprawdź brak napięcia.
3. 3 Włóż Panel PC do wycięcia od frontu panelu. Zamocuj go od tyłu za pomocą dostarczonych zacisków montażowych, dokręcając je równomiernie momentem określonym przez producenta, aby zapewnić właściwe uszczelnienie.
4. 4 Podłącz przewód ochronny PE o niskiej impedancji do wyznaczonego zacisku uziemiającego na obudowie IPC. Ma to kluczowe znaczenie dla bezpieczeństwa i odporności na zakłócenia.
5. 5 Podłącz zasilacz 24 V DC do złącza wejściowego zasilania IPC, zwracając uwagę na prawidłową biegunowość. Użyj przewodów o odpowiednim przekroju, dostosowanym do obciążenia i odległości.
6. 6 Podłącz przewody Ethernet, USB i wszystkie inne wymagane przewody urządzeń peryferyjnych. Upewnij się, że wszystkie przewody są prawidłowo zamocowane i poprowadzone, aby zapobiec naprężeniom na złączach.
7. 7 Po sprawdzeniu, czy wszystkie połączenia są bezpieczne, usuń urządzenia blokady i oznakowania oraz ponownie podłącz szafę do zasilania. Włącz IPC i potwierdź prawidłowe uruchomienie oraz działanie.
