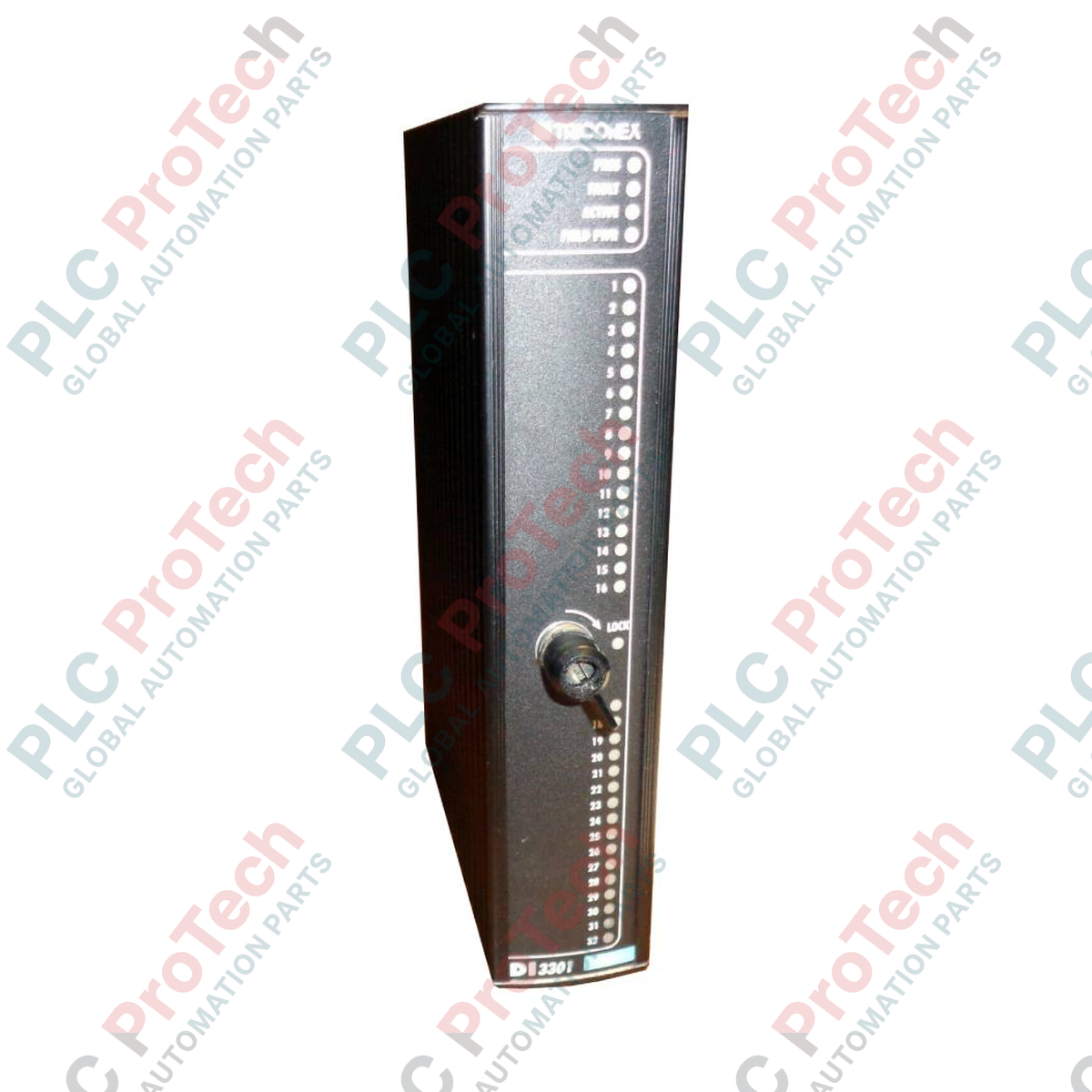

Triconex DI3301 — moduł wejść cyfrowych (DI 3301) | potrójnie redundantny

Przegląd

DI3301 (DI3301) jest kluczowym elementem architektury potrójnej redundancji modułowej (TMR) Schneider Electric Triconex. Ten moduł wejść cyfrowych 24 VDC, zaprojektowany specjalnie do wysokodostępnych systemów oprzyrządowania bezpieczeństwa (SIS), zapewnia interfejs między czujnikami obiektowymi a sterownikami Tricon. Dzięki zastosowaniu trzech izolowanych torów wejściowych i wewnętrznej logiki głosowania Triconex DI3301 gwarantuje, że pojedynczy punkt awarii nie zagrozi bezpieczeństwu procesu ani nie spowoduje niepotrzebnych wyłączeń. Moduł ten jest niezbędny w środowiskach o wysokiej krytyczności, takich jak morskie platformy naftowe, zakłady przetwórstwa chemicznego i elektrownie jądrowe, gdzie utrzymanie ciągłości pracy ma kluczowe znaczenie zarówno dla bezpieczeństwa, jak i rentowności.

Zaawansowana architektura sprzętowa

DI3301 został zaprojektowany do systemów Tricon v9 i v10 o dużej gęstości. W przeciwieństwie do standardowych wejść PLC każdy kanał DI3301 jest stale monitorowany przez wbudowany mikroprocesor.

• Integralność TMR: Moduł przyjmuje sygnały z obiektu i rozdziela je na trzy niezależne tory (A, B i C). Każdy tor wykonuje własne kondycjonowanie sygnału i testy diagnostyczne przed przekazaniem danych do procesorów głównych.

• Diagnostyczny autotest: Moduł wykonuje kompleksową diagnostykę stanów „zawsze włączony” i „zawsze wyłączony”. To proaktywne wykrywanie gwarantuje, że w przypadku awarii elementu modułu system natychmiast zidentyfikuje usterkę, pozostając w pełni sprawny dzięki dwóm pozostałym torom.

• Konstrukcja umożliwiająca wymianę podczas pracy: Aby skrócić średni czas naprawy (MTTR), DI3301 obsługuje wymianę online. Można go umieścić w kasecie, gdy system jest zasilany i steruje procesem, bez przerywania wykonywania logiki.

Najważniejsze specyfikacje techniczne

Najczęściej zadawane pytania techniczne

Jak DI3301 radzi sobie z utratą zasilania po stronie obiektowej?

Moduł monitoruje obecność zasilania obiektowego 24 VDC. Jeśli zasilanie czujników obiektowych zostanie utracone, DI3301 zgłasza do programu aplikacyjnego stan „Field Power Loss”, umożliwiając wykonanie logiki stanu bezpiecznego lub wygenerowanie alarmu.

Czy DI3301 może być używany w konfiguracji podwójnie redundantnej?

Chociaż system Triconex jest natywnie potrójnie redundantny (TMR), DI3301 może działać w trybie „dual”, jeśli jeden tor ulegnie awarii. Zaleca się jednak niezwłoczną wymianę modułu w celu przywrócenia pełnej integralności bezpieczeństwa z głosowaniem 2 z 3 (2oo3).

Jakie jest znaczenie diod LED „Active” i „Fault” na panelu przednim?

Dioda LED Active wskazuje, że moduł komunikuje się z procesorami głównymi. Dioda LED Fault świeci się, gdy wewnętrzna diagnostyka wykryje awarię sprzętową lub rozbieżność między trzema wewnętrznymi torami głosowania.

Instrukcja instalacji i okablowania

Aby zapewnić maksymalną odporność na zakłócenia EMI/RFI oraz długoterminową niezawodność modułu DI3301, należy przestrzegać poniższych najlepszych praktyk inżynieryjnych:

1. Ekranowanie i uziemienie: Do okablowania obiektowego należy zawsze używać ekranowanych przewodów typu skrętka. Ekran należy uziemić wyłącznie po stronie obudowy Triconex, aby zapobiec powstawaniu pętli uziemienia, które mogłyby wprowadzać zakłócenia do sygnału cyfrowego.

2. Zewnętrzne źródło zasilania: Chociaż moduł monitoruje napięcie 24 VDC, należy upewnić się, że zewnętrzny zasilacz używany do zasilania urządzeń obiektowych jest stabilizowany i filtrowany. Skoki napięcia przekraczające 33 VDC mogą uszkodzić obwody wejściowe.

3. Moment dokręcania złączy: Podczas mocowania przewodów External Termination Panel (ETP) do modułu należy upewnić się, że złącza są prawidłowo osadzone. Aby zapobiec luzowaniu się śrub zacisków pod wpływem wibracji w środowiskach o wysokim poziomie drgań, takich jak hale turbin, należy stosować standardowy moment dokręcania wynoszący 0,5 Nm.

Zalety eksploatacyjne

• Wyjątkowa trwałość: DI3301 został zbudowany z komponentów klasy przemysłowej, odpornych na cykle termiczne i silne wibracje typowe dla ciężkich maszyn przemysłowych.

• Zgodność wsteczna: Moduł zachowuje pełną zgodność ze starszymi obudowami Tricon, umożliwiając bezproblemową modernizację starszych systemów bezpieczeństwa bez konieczności całkowitej przebudowy okablowania obiektowego.

• Konserwacja predykcyjna: Za pośrednictwem modułu Enhanced Diagnostic Monitor (EDM) moduł dostarcza dane o stanie w czasie rzeczywistym, umożliwiając inżynierom identyfikację pogarszającego się stanu czujników obiektowych, zanim spowodują one wyłączenie systemu.
