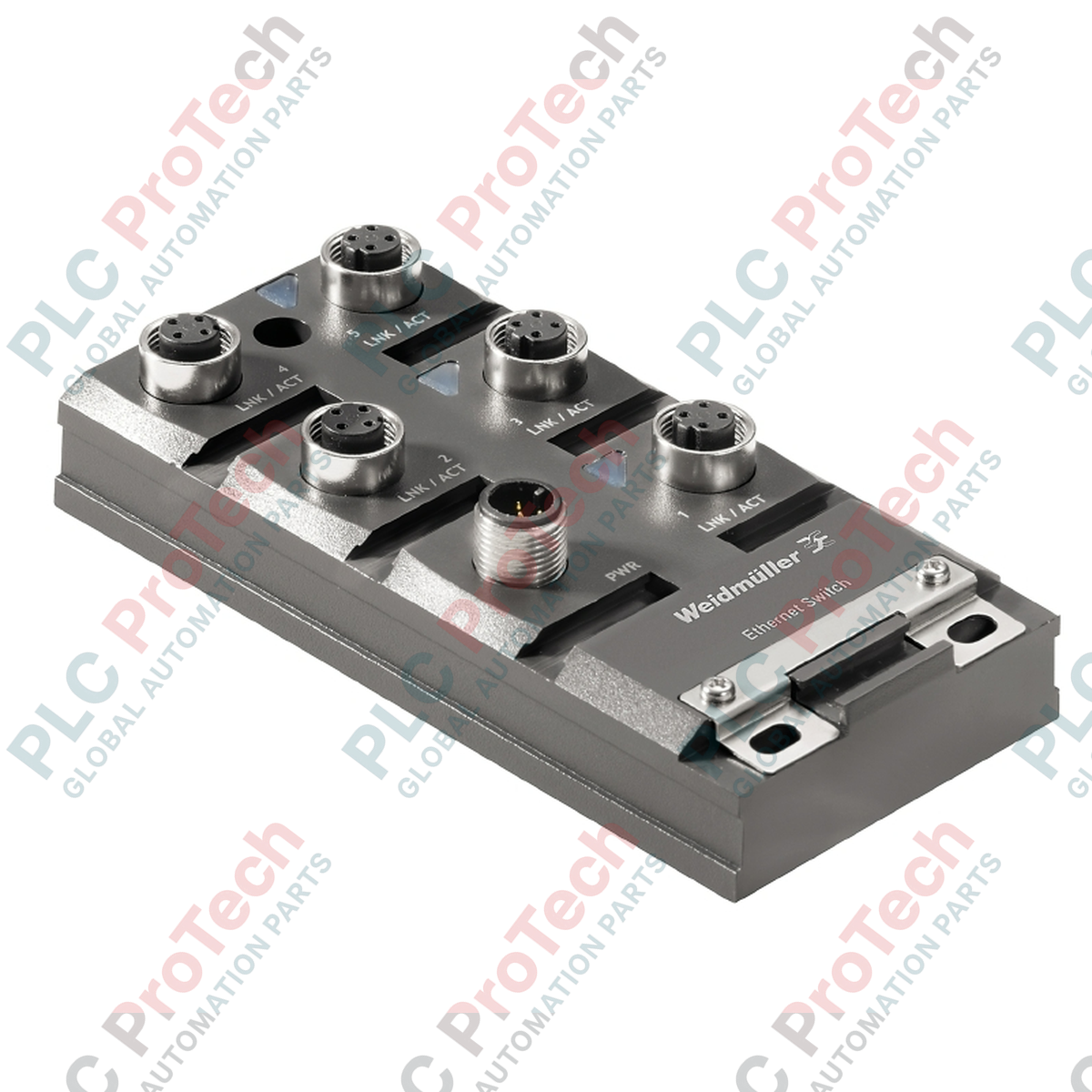

Zaprojektowany do zdecentralizowanej instalacji bez szafy sterowniczej w wymagających warunkach, Weidmuller 1504420000 (model IE-SW-IP67T-5M12) zapewnia niezawodną dystrybucję Fast Ethernet bezpośrednio na maszynach. Ten niezarządzalny przełącznik ma w pełni zalaną obudowę z tworzywa sztucznego o stopniu ochrony IP67, dzięki czemu eliminuje potrzebę stosowania ochronnych puszek połączeniowych i ogranicza złożoność okablowania w terenie.
| Parametr | Wartość specyfikacji |
|---|---|
| Producent | Weidmuller |
| Numer katalogowy | 1504420000 |
| Typ modelu | IE-SW-IP67T-5M12 |
| Typ przełącznika | Niezarządzalny |
| Porty Ethernet | 5 x M12, kodowanie D (żeńskie, 4-stykowe) |
| Złącze zasilania | 1 x M12, kodowanie A (męskie, 5-stykowe) |
| Napięcie zasilania | 24/36 V DC, 24 V AC |
| Pobór prądu | 0,12 A |
| Zabezpieczenie przeciążeniowe | 1,1 A |
| Zabezpieczenie przed odwrotną polaryzacją | Dostępna |
| Materiał obudowy | Tworzywo sztuczne (zalane) |
| Stopień ochrony | IP67 |
| Typ montażu | Montaż naścienny (przykręcany) |
| Temperatura robocza | Od -40°C do 75°C |
| Temperatura przechowywania | Od -40°C do 85°C |
| Wilgotność robocza | Od 5% do 95% (bez kondensacji) |
| Wymiary (szer. x wys. x gł.) | 60 mm x 125 mm x 29,6 mm |
| Masa netto | 270 g |
| Masa wysyłkowa | 1 kg |
| Typ interfejsu | Specyfikacja złącza | Przypisanie pinów / funkcja |
|---|---|---|
| Porty Ethernet (1–5) | M12 żeńskie, kodowane D, 4-stykowe | Styk 1: TD+, styk 2: RD+, styk 3: TD-, styk 4: RD- |
| Port wejścia zasilania | M12 męskie, kodowane A, 5-stykowe | Styk 1: V+, styk 2: V+, styk 3: V-, styk 4: V-, styk 5: FE (uziemienie funkcjonalne) |
IE-SW-IP67T-5M12 umożliwia bezpośrednią modernizację starszych przełączników IP30 lub IP20 montowanych na szynie DIN podczas przechodzenia na zdecentralizowane architektury obiektowe bez szaf sterowniczych. Upewnij się, że wszystkie współpracujące kable krosowe są przemysłowymi, podwójnie ekranowanymi kablami Cat5e lub wyższej kategorii, wyposażonymi w formowane złącza M12 kodowane D, aby zachować integralność sygnału w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
Obudowa z tworzywa sztucznego z zalewą jest bardzo odporna na wilgoć, ale nie jest przystosowana do ciągłego mycia strumieniem wody pod wysokim ciśnieniem (IP69K). W strefach mycia zamontuj przełącznik w miejscu częściowo chronionym lub osłoń go przed bezpośrednim działaniem strumienia wody pod wysokim ciśnieniem. Nieużywane porty M12 muszą być zamknięte zaślepkami ochronnymi o stopniu ochrony IP67, aby zapobiec przedostawaniu się wilgoci i korozji wewnętrznych styków.
Do dokręcania złączy M12 zawsze używaj skalibrowanego klucza dynamometrycznego i stosuj zalecany przez producenta moment 0,6 Nm. Zbyt słabe dokręcenie pogarsza szczelność IP67, natomiast zbyt mocne może uszkodzić plastikowy gwint lub odkształcić wewnętrzny pierścień O-ring. Upewnij się, że styk 5 (FE) złącza zasilania jest podłączony do lokalnego punktu uziemienia o niskiej impedancji, aby zminimalizować sprzęganie zakłóceń.
OSTRZEŻENIE KRYTYCZNE
Odłącz wszystkie źródła zasilania przed montażem lub serwisowaniem przełącznika. Brak odłączenia zasilania systemu przed podłączeniem lub odłączeniem kabli M12 może spowodować powstanie łuku elektrycznego, uszkodzenie wewnętrznych elementów nadajnika-odbiornika lub obrażenia ciała.
Umieść przełącznik na płaskiej, sztywnej powierzchni montażowej. Przymocuj urządzenie za pomocą zintegrowanych otworów montażowych i odpowiednich śrub M4.
Podłącz przewód uziemienia funkcjonalnego (FE) do styku 5 kabla zasilającego, zapewniając ścieżkę o niskiej rezystancji do uziemienia maszyny.
Wyrównaj i podłącz kabel zasilający M12 kodowany A. Dokręć ręcznie, a następnie dokręć momentem dokładnie 0,6 Nm.
Podłącz kable Ethernet M12 kodowane D do aktywnych portów. Wszystkie nieużywane porty zaślep za pomocą zaślepek ochronnych IP67.
