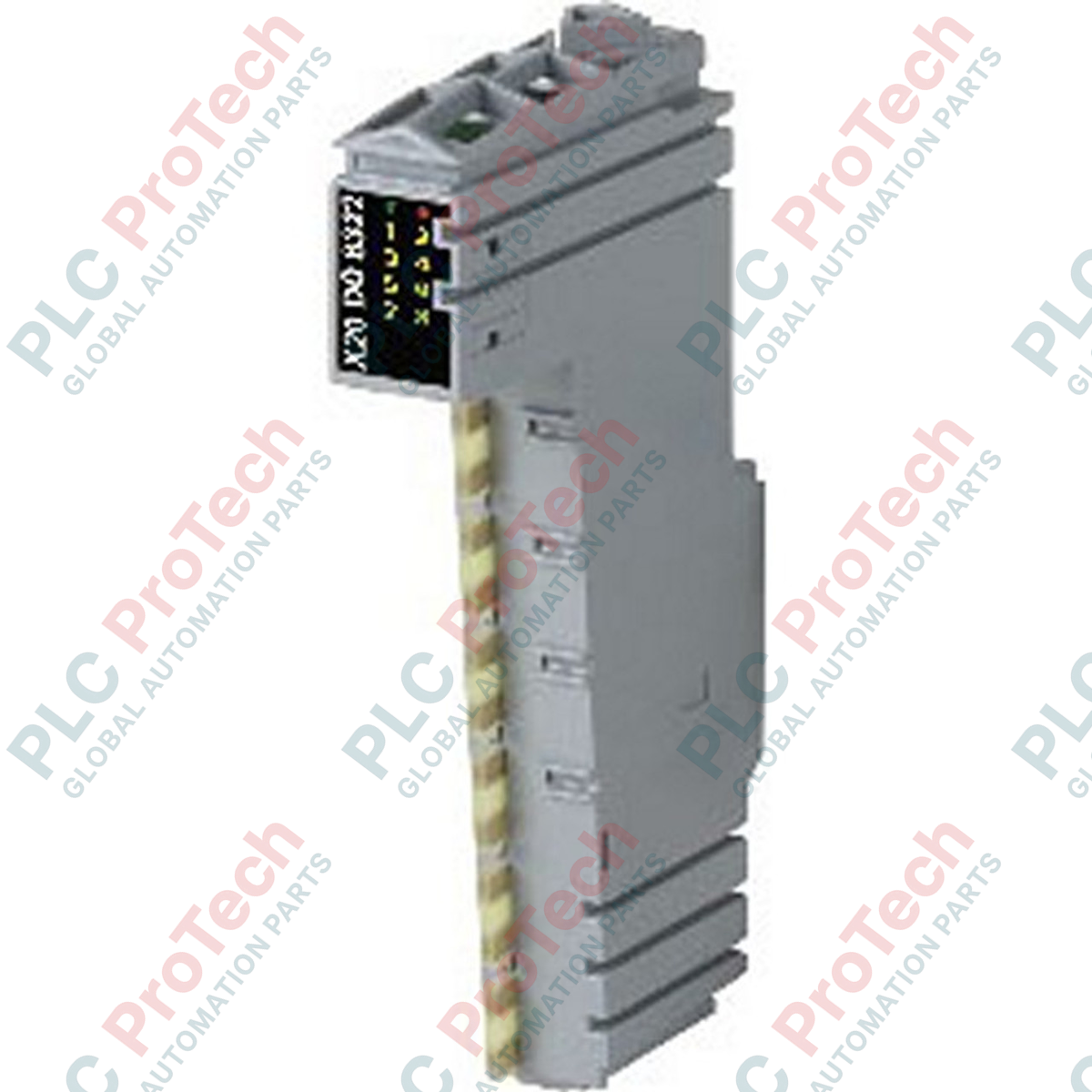

X20DO8322 B&R X20 Series 8-kanałowy moduł wyjść cyfrowych

Opis produktu

 X20DO8322 (X20DO8322) to moduł cyfrowych wyjść o dużej gęstości, przeznaczony do systemu B&R X20, zapewniający 8 niezawodnych wyjść źródłowych 24 VDC w kompaktowej obudowie zajmującej jedno gniazdo. Zaprojektowany z myślą o wysokowydajnej automatyce przemysłowej, moduł jest zoptymalizowany pod kątem technologii połączeń 1-przewodowych, dzięki czemu idealnie nadaje się do sterowania elektrozaworami, małymi siłownikami i urządzeniami sygnalizacyjnymi, w przypadku których kluczowe znaczenie mają ograniczona przestrzeń w szafie oraz prostota okablowania.  X20DO8322 zapewnia stały prąd 0,5 A na kanał, gwarantując stabilną pracę w różnorodnych zastosowaniach B2B, takich jak zautomatyzowane linie montażowe, systemy transportu materiałów i panele sterowania HVAC. Bezproblemowa integracja z magistralą tylną X20 umożliwia szybki transfer danych i minimalizuje opóźnienia w krytycznych czasowo pętlach sterowania.

Konfiguracja techniczna

Architektura X20DO8322 jest przeznaczona do logiki wyjść „źródłowych” (PNP), w której moduł przełącza dodatni potencjał 24 VDC na obciążenie. Każdy z 8 kanałów jest zabezpieczony elektronicznie, dzięki czemu moduł może wytrzymać typowe usterki okablowania obiektowego bez uszkodzenia wewnętrznego. Konstrukcja z połączeniem 1-przewodowym została opracowana specjalnie w celu uproszczenia procesu okablowania; wyjścia są podłączane bezpośrednio do urządzenia obiektowego, natomiast wspólna masa jest zazwyczaj prowadzona przez scentralizowaną szynę rozdzielczą. Ta konfiguracja, w połączeniu z szerokością modułu wynoszącą 1 gniazdo, zapewnia wyjątkowo dużą gęstość wejść/wyjść w ramach kasety X20, umożliwiając inżynierom skalowanie systemów sterowania bez powiększania wymiarów szafy.

Specyfikacja techniczna

Najczęściej zadawane pytania techniczne

Jaka jest zaleta technologii połączeń 1-przewodowych w module X20DO8322?

Technologia 1-przewodowa umożliwia podłączenie tylko przewodu sygnałowego z modułu do obciążenia. Znacznie ogranicza to ilość okablowania wymaganego na poziomie wejść/wyjść, ponieważ wszystkie przewody powrotne (0 V) są grupowane zewnętrznie, co upraszcza zarządzanie kablami i zmniejsza ryzyko błędów w okablowaniu.

Czy ten moduł obsługuje modulację szerokości impulsu (PWM)?

X20DO8322 to standardowy moduł cyfrowych wyjść przeznaczony do prostego przełączania WŁ./WYŁ. W zastosowaniach wymagających szybkiej modulacji PWM lub precyzyjnej regulacji prędkości silnika należy stosować specjalistyczne moduły funkcyjne B&R, takie jak serie X20DS lub X20MM.

Jak moduł reaguje na przeciążenie wyjścia?

Moduł ma zintegrowane zabezpieczenie elektroniczne. W przypadku poboru prądu przekraczającego 0,5 A, na przykład wskutek zwarcia w okablowaniu obiektowym, moduł ograniczy prąd lub wyłączy dany kanał, aby chronić obwody wewnętrzne. Zazwyczaj powoduje to zgłoszenie błędu diagnostycznego w mapowaniu wejść/wyjść sterownika PLC.

Wytyczne dotyczące projektowania i instalacji

• Zarządzanie całkowitym prądem: Chociaż każdy kanał jest przystosowany do prądu 0,5 A, należy zawsze obliczyć całkowite jednoczesne obciążenie wszystkich 8 kanałów. Należy upewnić się, że zasilacz zasilający sterownik magistrali X20 lub moduł zasilający może obsłużyć szczytowe wymagania prądowe, gdy wszystkie wyjścia są aktywne, aby zapobiec spadkom napięcia.

• Tłumienie obciążeń indukcyjnych: W przypadku sterowania obciążeniami indukcyjnymi, takimi jak cewki przekaźników DC lub zawory elektromagnetyczne, zdecydowanie zaleca się instalację diody zwrotnej (diody ograniczającej) równolegle do obciążenia. Zapobiega to powstawaniu impulsów napięcia od siły elektromotorycznej wstecznej, które mogłyby przeciążać tranzystory wyjściowe modułu X20DO8322, a tym samym wydłuża okres jego eksploatacji.

• Strategia uziemienia dla połączenia 1-przewodowego: Ponieważ jest to moduł 1-przewodowy, tor powrotny prądu musi być odpowiednio solidny. W szafie należy zastosować wysokiej jakości wspólną szynę masy (0 V) i upewnić się, że wszystkie urządzenia obiektowe są bezpiecznie połączone z tą szyną. Nieuziemiona masa lub tor powrotny o wysokiej rezystancji mogą powodować niestabilne przełączanie albo pozorne błędy diagnostyczne.
