Medição de tensão em circuitos de controle industrial

Um guia prático para testar a tensão em painéis de controle industriais, abrangendo pontos de referência, seleção do multímetro, verificações de tensão presente–ausente–presente, queda de tensão, t...

Uma leitura de tensão só é útil quando o engenheiro sabe quais são os dois pontos comparados, qual é o estado esperado do circuito e quais são os limites do instrumento. Um multímetro digital pode exibir um número plausível enquanto o circuito ainda contém um condutor aberto, uma conexão deficiente, tensão induzida ou energia armazenada perigosa.

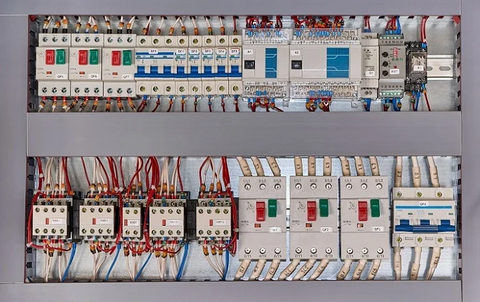

Este método de campo trata o teste de tensão como um processo de diagnóstico controlado. Ele se aplica a painéis de controle industriais, E/S de 24 VCC, circuitos de contatores, fontes de alimentação e circuitos auxiliares de acionamentos de motores. O trabalho deve seguir o programa de segurança elétrica do local e as instruções do equipamento.

Comece pelo estado do circuito

Antes de tocar em uma ponta de prova, defina se o circuito deve estar energizado. Identifique a fonte, a tensão nominal, o sistema de aterramento, o dispositivo de proteção, a carga e o caminho de corrente esperado. Um diagrama ajuda, mas a fiação em campo e as modificações recentes também devem ser verificadas.

A tensão é uma diferença de potencial elétrico entre dois pontos. Uma afirmação como “este terminal tem 24 volts” é incompleta, a menos que o ponto de referência seja conhecido. O mesmo terminal pode produzir leituras diferentes em relação ao comum CC, ao terra de proteção ou a outro condutor.

Use a coleção Componentes de Potência e Elétricos para consultar fontes de alimentação, disjuntores, relés e componentes de painel relacionados. As páginas de produtos não substituem o diagrama da máquina nem o manual do dispositivo selecionado.

Selecione um multímetro adequado à instalação

Confirme se o multímetro, os cabos, as pontas de prova e os acessórios são classificados para o circuito e o ambiente. Inspecione o isolamento, o metal exposto, o encaixe dos conectores, o estado do fusível e a bateria. Um cabo danificado pode comprometer um instrumento que, de outra forma, seria adequado.

Selecione CA ou CC deliberadamente. A seleção automática de faixa ajuda a escolher a escala, mas não pode determinar se o engenheiro espera um barramento CC estável, uma alimentação senoidal, uma forma de onda modulada por largura de pulso ou um transiente. Algumas formas de onda exigem um instrumento de valor RMS verdadeiro ou um osciloscópio com isolamento e pontas de prova apropriados.

Não use os modos de resistência, continuidade ou corrente em uma fonte de tensão energizada. O modo de corrente cria um caminho de baixa impedância através do multímetro. Esse erro pode acionar um fusível, danificar o instrumento ou provocar um arco elétrico.

Verifique o instrumento antes e depois

Verifique o multímetro em uma fonte energizada conhecida antes da medição. Teste o circuito-alvo e, em seguida, verifique novamente o multímetro. Essa sequência energizado-desenergizado-energizado ajuda a detectar um cabo defeituoso, função incorreta, bateria descarregada ou falha do instrumento.

Uma leitura zero, por si só, não comprova a desenergização. As pontas de prova podem estar nos pontos errados, a referência pode estar flutuante ou o condutor pode estar desconectado a montante. A verificação da ausência de tensão elétrica deve ser realizada por pessoas qualificadas, usando o procedimento e os equipamentos de proteção exigidos.

Meça ao longo do caminho de corrente esperado

Para uma carga de 24 VCC, primeiro meça a alimentação diretamente entre o positivo e o comum. Depois, meça a tensão nos terminais da carga enquanto ela estiver sendo acionada. Por fim, verifique cada lado da carga em relação à mesma referência. Essas leituras distinguem perda na fonte, perda na comutação, fiação aberta e problemas na carga.

Um contato fechado em boas condições deve apresentar pouca tensão entre seus terminais sob carga. Uma grande queda de tensão em um contato fechado indica resistência no contato, terminal, porta-fusível ou condutor. Um contato aberto pode apresentar praticamente toda a tensão de alimentação entre seus terminais.

O teste de queda de tensão é mais informativo enquanto houver corrente circulando. Um circuito sem carga pode apresentar tensão nominal através de corrosão ou de uma conexão de alta resistência. A tensão só entra em colapso quando a carga exige corrente.

Reconheça tensão fantasma e tensão acoplada

Multímetros de alta impedância consomem pouquíssima corrente. Isso é útil na maioria dos circuitos eletrônicos, mas pode fazer com que exibam tensão acoplada capacitivamente em um condutor desconectado. Cabos longos em paralelo, fiação de saída de inversores de frequência e condutores CA adjacentes aumentam esse efeito.

Uma função de medição de baixa impedância pode ajudar a distinguir tensão acoplada de uma fonte capaz de fornecer corrente, quando o instrumento e o procedimento permitirem. Nunca improvise uma carga de teste. O circuito pode estar realmente energizado, e uma carga inadequada pode criar um risco.

Compare a leitura com a topologia da fiação. Uma tensão estável que desaparece durante um teste aprovado de baixa impedância sugere acoplamento. Uma tensão que permanece e fornece corrente exige investigação como fonte real ou alimentação de retorno.

Considere o efeito de carga do multímetro

Um voltímetro não é eletricamente invisível. Sua impedância de entrada forma um caminho paralelo com o circuito. Em circuitos de potência e controle de baixa resistência, o efeito geralmente é pequeno. Em redes de sensores de alta resistência, circuitos de detecção de fuga e entradas eletrônicas, o multímetro pode alterar a tensão medida.

Registre a impedância de entrada do multímetro ao diagnosticar nós sensíveis. Compare as medições com a especificação do dispositivo e considere um osciloscópio ou eletrômetro adequado para circuitos além da faixa de um multímetro de uso geral.

A energia armazenada exige uma verificação própria

Capacitores em acionamentos, fontes de alimentação e filtros podem permanecer carregados após a remoção da alimentação de entrada. Siga o tempo de descarga e os pontos de verificação especificados pelo fabricante. Não presuma que um visor apagado significa que o barramento CC está seguro.

Meça nos terminais designados com um instrumento classificado para a tensão possível. Aguarde o período de descarga especificado e verifique novamente. Nunca coloque um capacitor em curto com uma ferramenta nem instale um resistor improvisado em paralelo com um armazenamento de energia desconhecido.

Os componentes de acionamento relacionados podem ser consultados na coleção Acionamentos e Controle de Movimento. O manual atual do acionamento continua sendo a referência para descarga, pontos de teste e restrições de manutenção.

Crie uma sequência de diagnóstico repetível

Comece em uma fonte conhecida e avance em direção à carga. Mantenha um ponto de referência sempre que possível. Registre o estado da máquina, o estado do comando, o valor medido, a faixa e os pontos de teste. Alterar as referências sem documentá-las cria comparações enganosas.

Para falhas intermitentes, meça durante o evento. Monitore um valor analógico do CLP somente depois de confirmar que o sinal de campo e o canal de entrada representam a mesma condição. Um multímetro portátil pode não detectar uma breve interrupção porque seu visor é atualizado lentamente.

Use o registro de valores mínimo/máximo ou um registrador configurado corretamente quando a duração do evento for compatível com o instrumento. Use um osciloscópio para transientes mais rápidos. Selecione métodos de medição diferenciais ou isolados quando erros de referência ao terra puderem criar um curto-circuito.

Interprete a leitura, não apenas o número

Um bom diagnóstico compara a tensão medida com o comportamento pretendido do circuito. A tensão nominal em um terminal sem carga não comprova uma alimentação utilizável. Zero volts não comprova segurança. Metade da tensão esperada pode resultar de um divisor, fuga, referência flutuante ou efeito de carga do multímetro.

A conclusão mais sólida vem de várias medições consistentes: tensão da fonte, tensão nos terminais da carga, queda de tensão em condutores e contatos e comportamento sob carga. O manual de Ciência Elétrica do Departamento de Energia dos EUA fornece informações básicas sobre teoria de CA, indutância, motores e instrumentos de teste.

Portanto, um bom teste de tensão é um processo de raciocínio. Defina a referência, controle o estado do circuito, verifique o instrumento, meça sob a carga correta e relacione cada leitura a um caminho físico de corrente.
