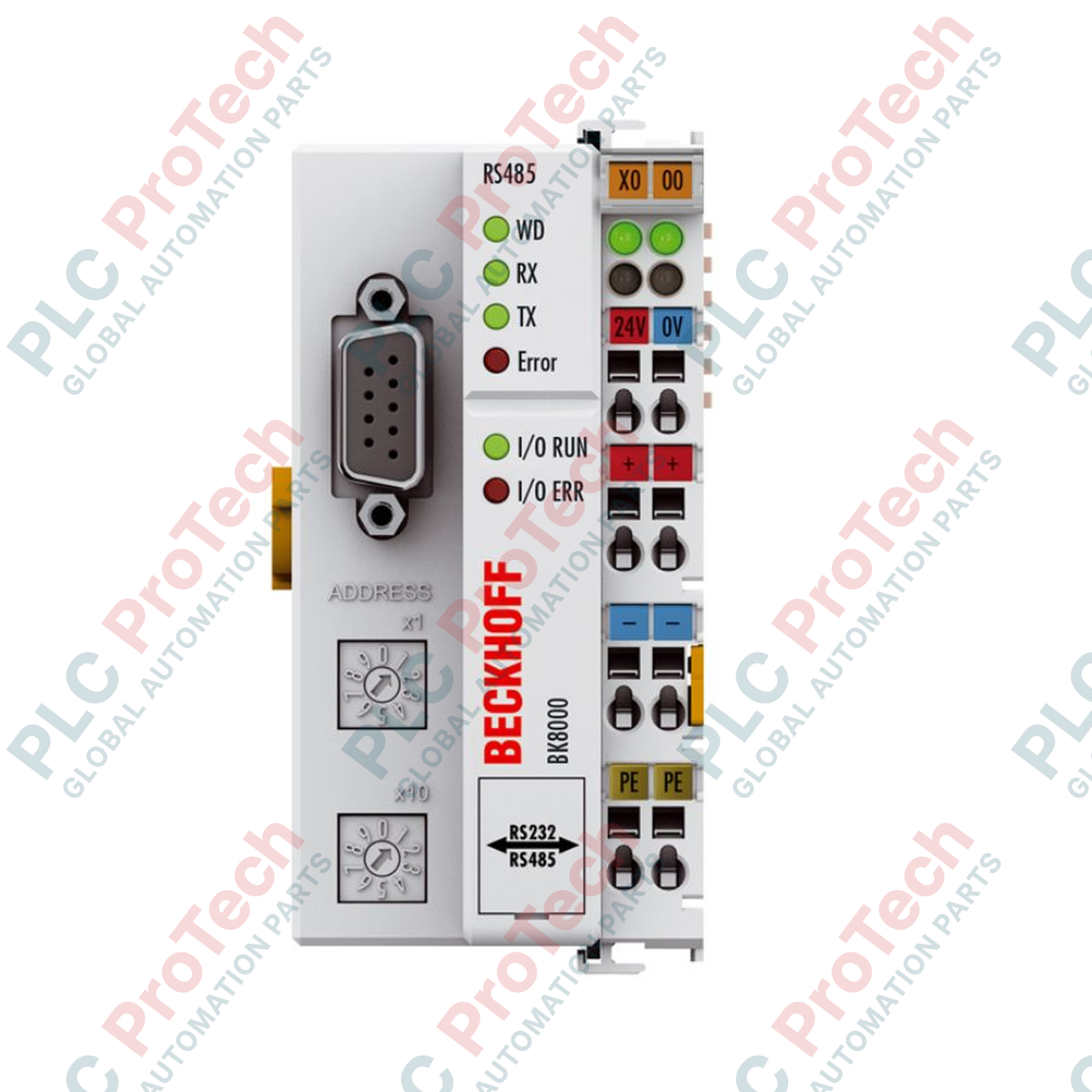

BECKHOFF BK8000 acoplador de barramento RS485

Descrição

Projetado para integração confiável a fieldbuses industriais, o acoplador de barramento Beckhoff BK8000 conecta diretamente os Bus Terminals modulares Beckhoff a arquiteturas de rede RS485. Esse módulo de interface processa até 512 canais de entrada/saída digitais e 256 canais de entrada/saída analógicos, convertendo sinais periféricos físicos para o protocolo de comunicação serial RS485 aberto e documentado. Os parâmetros do sistema e o endereçamento dos nós podem ser facilmente configurados usando o software de configuração KS2000, garantindo comissionamento e diagnósticos perfeitos.

O BK8000 atua como a estação principal central descentralizada, gerenciando o sistema K-bus interno e distribuindo energia às fatias de terminais subsequentes. Com isolação galvânica integrada separando a conexão do fieldbus, os componentes eletrônicos internos e os contatos de alimentação de 24 V CC, esse acoplador de barramento oferece excelente imunidade a ruídos e estabilidade operacional em ambientes elétricos exigentes.

Recursos

• Conexão eficiente de até 64 Bus Terminals locais Beckhoff a uma rede fieldbus RS485.
• Configuração direta e mapeamento avançado de diagnósticos por meio da interface de software KS2000.
• Isolação galvânica de até 500 V entre os contatos de alimentação, a tensão de alimentação interna e a interface do fieldbus.
• Terminal de alimentação integrado, projetado para fornecer até 1750 mA ao K-bus interno.
• Suporte a meios de transmissão serial padrão por meio de cabeamento de cobre de par trançado blindado.

Aplicações

• Sistemas de automação de processos industriais e controle distribuído (DCS).
• Redes de HVAC e automação predial que utilizam configurações multidrop RS485.
• Construção de máquinas e linhas de produção que exigem blocos descentralizados de entrada/saída.
• Sistemas de gerenciamento de energia e telemetria remota.

Especificações técnicas

Diretrizes de instalação

• Montagem: Instale em um trilho DIN padrão de 35 mm (EN 60715), dentro de um gabinete de controle limpo e seco. A posição de instalação é variável, mas recomenda-se o alinhamento vertical para obter uma refrigeração ideal por convecção.
• Fiação: Use sempre cabos de cobre blindados e de par trançado (seção transversal recomendada: 2 x 0,25 mm²) para a linha de comunicação RS485, a fim de evitar interferências eletromagnéticas.
• Aterramento: Certifique-se de que o trilho DIN e os pontos de conexão do PE (terra de proteção) estejam conectados a um plano de aterramento de baixa impedância.
• Proteção do K-bus: Certifique-se de que o consumo total de corrente dos terminais de barramento conectados não exceda a alimentação máxima de corrente do K-bus, de 1750 mA. Instale um terminal de alimentação se os requisitos de corrente excederem esse limite.

Conformidade e certificações

• CE: Sim
• UL: Sim
• Marcações ATEX: II 3 G Ex ec IIC T4 Gc
• Marcações IECEx: Ex ec IIC T4 Gc
• Aprovação marítima: DNV GL
