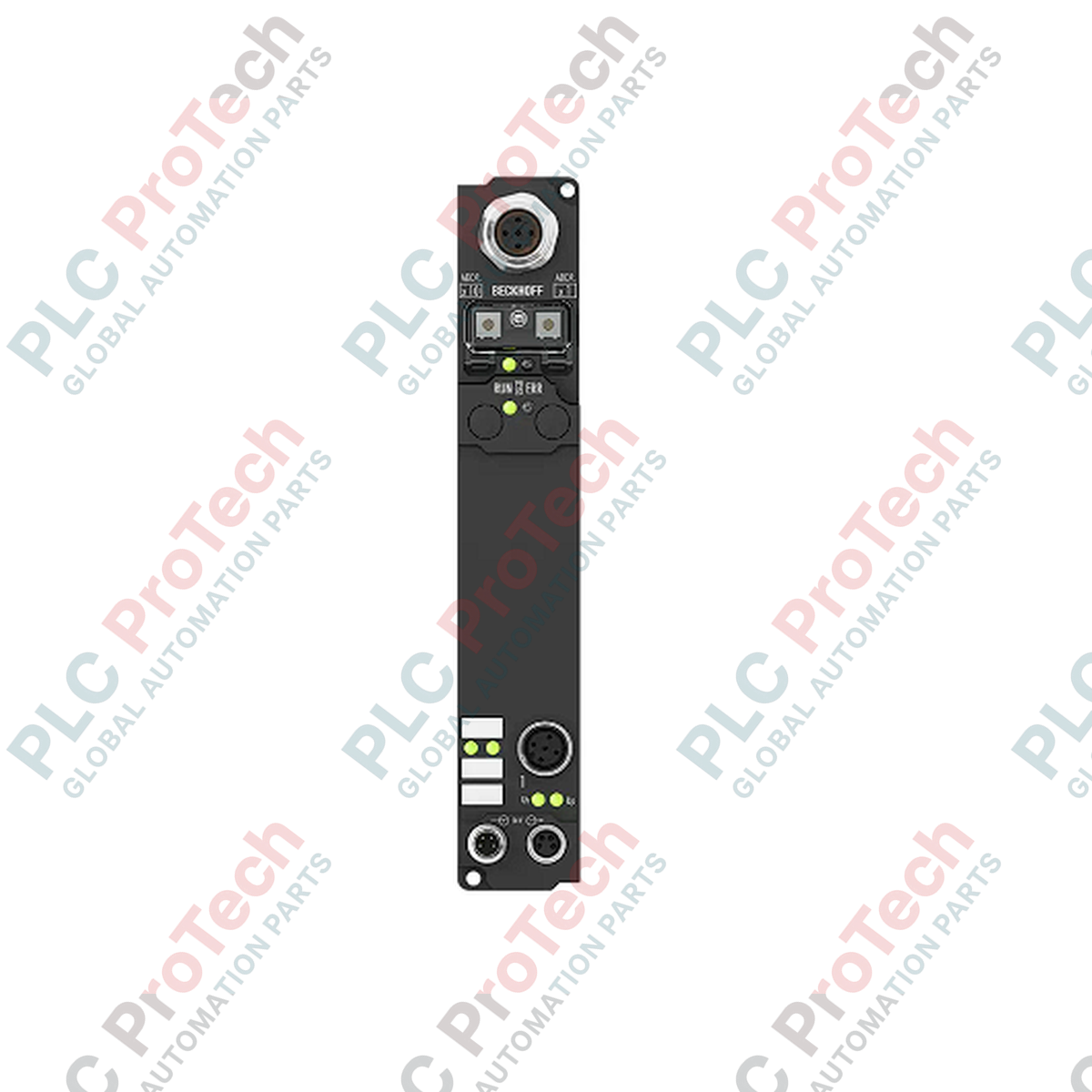

BECKHOFF IP6022-B810 Fieldbus Box módulo de interface serial

Descrição

Projetado para a transmissão robusta de dados seriais em ambientes industriais exigentes, o Fieldbus Box BECKHOFF IP6022-B810 funciona como uma interface confiável para conectar dispositivos RS422 ou RS485 diretamente a redes fieldbus. Esse módulo compacto e descentralizado permite a comunicação serial ponto a ponto, possibilitando que dispositivos como leitores de código de barras, terminais de operação e sensores de medição sejam integrados perfeitamente a sistemas de controle de nível superior.

O módulo é compatível com taxas de transferência de dados configuráveis de 1200 a 115.200 baud, com predefinição de fábrica de 9600 baud. Para evitar a perda de dados durante operações de alta velocidade, o IP6022-B810 conta com uma memória buffer interna composta por um buffer de recepção de 128 bytes e um buffer de transmissão de 16 bytes. A configuração e a parametrização do sistema são realizadas rapidamente por meio da ferramenta de software KS2000, que oferece um mapeamento flexível da imagem de processo para atender a arquiteturas específicas de aplicações.

Características

• Compatível com interfaces padrão da camada física RS422 e RS485 para comunicação serial diferencial flexível.
• Taxas de transmissão ajustáveis de até 115.200 baud, com buffers de transmissão e recepção em nível de hardware.
• O encapsulamento robusto com classificação IP67 impede a entrada de água, poeira e partículas.
• As interfaces de conectores M12 e M8 padrão simplificam a instalação e eliminam a necessidade de invólucros de proteção.
• O isolamento galvânico integrado de até 500 V protege os componentes eletrônicos de controle sensíveis contra interferências no circuito do fieldbus.
• Gabinete compacto de poliamida, que economiza espaço, com fixação em dois pontos, projetado para instalação direta na máquina.

Aplicações

• Automação de fábricas e integração de dispositivos seriais em linhas de montagem.
• Sistemas de controle de processos que utilizam instrumentação RS422/RS485 de longa distância.
• Sistemas de movimentação de materiais para conectar leitores de código de barras e balanças.
• Configurações descentralizadas de teste e medição que exigem alta resistência ambiental.

Especificações técnicas

Conexões e interfaces

Diretrizes de instalação

• Montagem: Monte diretamente em superfícies planas usando os dois orifícios de fixação de 3,5 mm de diâmetro, projetados para parafusos M3.
• Aterramento: Certifique-se de que o módulo esteja devidamente aterrado por meio dos parafusos de montagem ou de uma conexão de terra funcional dedicada, para minimizar interferências eletromagnéticas.
• Cabeamento: Use cabos de cobre de par trançado blindado (mínimo de 2 x 0,25 mm²) para conexões seriais de longa distância, a fim de manter a integridade do sinal dentro do limite máximo de 500 m.
• Torque de aperto: Aperte manualmente todos os conectores M12 e M8 para garantir a integridade da vedação IP67 sem danificar as roscas plásticas.

Conformidade e certificações

• CE
• UL
