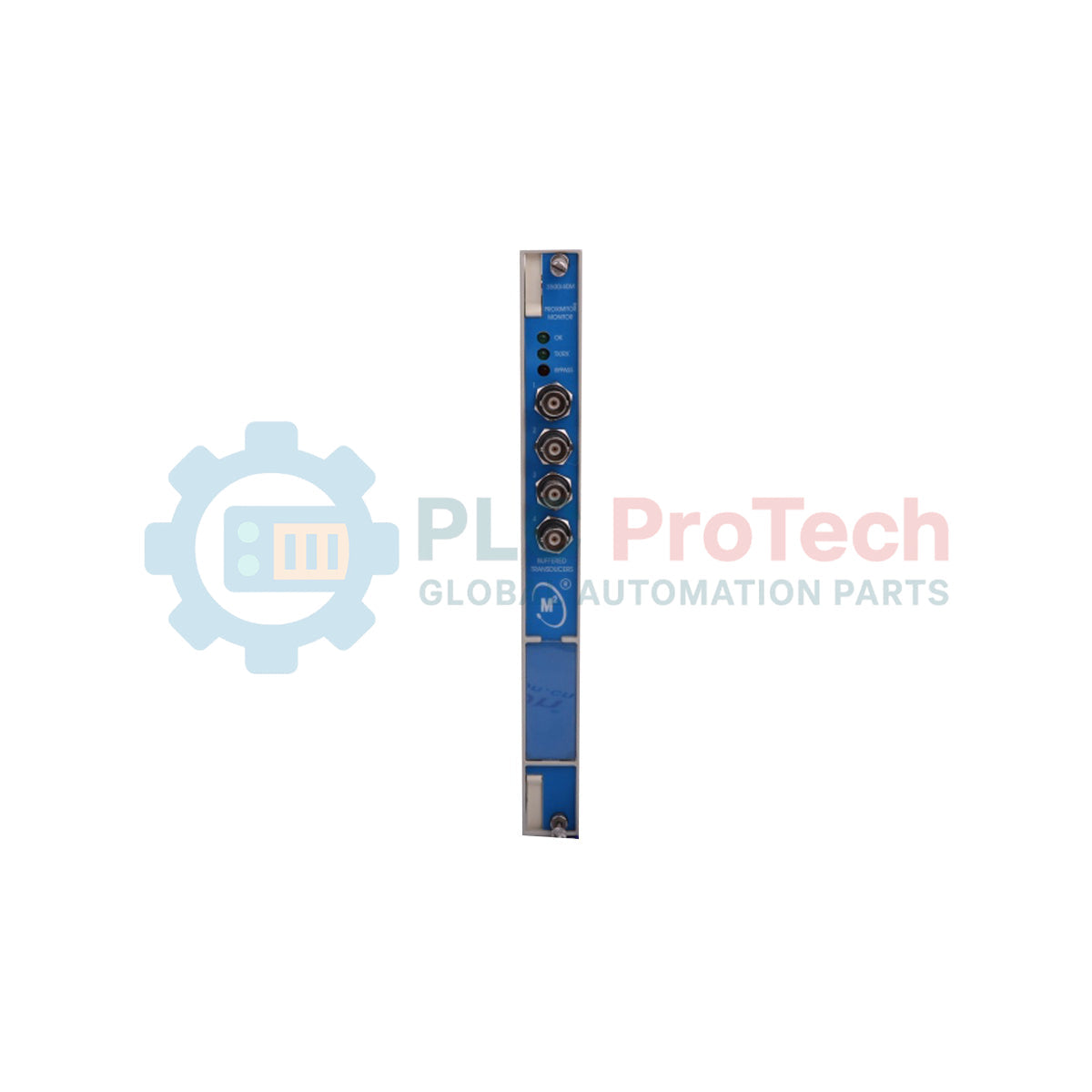

Módulo Monitor de Pressão Dinâmica 3500/64M Bently Nevada 176449-05

Descrição

Projetado para fazer interface direta com sensores de pressão dinâmica em ambientes de alta vibração, o Bently Nevada 176449-05 atua como um módulo central do Sistema de Proteção de Máquinas 3500/64M. Este módulo processa sinais de transdutores de pressão para acompanhar a instabilidade de combustão, pulsações e outras variações críticas de pressão em máquinas rotativas pesadas. Desenvolvido para monitoramento contínuo, evita danos catastróficos em equipamentos submetidos a altos níveis de tensão, como turbinas a gás e compressores centrífugos, integrando-se perfeitamente aos backplanes padrão do rack.

Características

• Monitoramento de quatro canais: permite a aquisição e o processamento simultâneos em quatro canais independentes de pressão dinâmica.
• Processamento de sinais em alta velocidade: extrai valores precisos de pulsação pico a pico e medições de pressão dinâmica com filtragem passa-faixa.
• Configuração flexível: faz interface com diversos tipos de transdutores, incluindo sensores de pressão dinâmica com amplificação de carga.
• Alarmes e desligamentos: níveis configuráveis de alerta e perigo acionam os relés do sistema quando os limites de pressão dinâmica são excedidos.
• Autodiagnóstico: o monitoramento contínuo de OK garante a detecção de falhas no transdutor físico e nos circuitos internos.

Aplicações

• Monitoramento da instabilidade de combustão em turbinas a gás industriais.
• Análise de pulsações em compressores alternativos e centrífugos de alta capacidade.
• Rastreamento de flutuações de pressão hidrodinâmica em bombas industriais e turbinas hidráulicas.
• Monitoramento de ressonância acústica em linhas de vapor de alta pressão.

Tabela de especificações técnicas

Conhecimentos práticos de engenharia

Modelos alternativos e compatibilidade

O módulo monitor de pressão dinâmica 176449-05 requer um módulo de E/S 3500/64M correspondente instalado no backplane do rack diretamente atrás dele. Certifique-se de que a configuração do backplane do rack tenha sido projetada para terminações internas ou externas antes de instalar este conjunto. Verifique sempre se o software de configuração corresponde ao nível de revisão do hardware do módulo para evitar falhas de configuração do slot.

Armadilhas de aplicação e observações de engenharia

Ao monitorar a dinâmica da combustão em turbinas a gás, a deriva de temperatura nos sensores de pressão de campo pode gerar flutuações de baixa frequência. Sempre configure os filtros passa-alta internos do 3500/64M para eliminar a deriva térmica ambiente. Não fazer isso pode causar disparos falsos de alerta durante as fases de partida e desligamento da máquina.

Dicas de comissionamento e cabeamento

Mantenha a blindagem do cabo do sensor contínua até o ponto de terminação. Certifique-se de que a blindagem esteja aterrada exclusivamente no terra do sistema do rack 3500 e isolada na cabeça do sensor. O aterramento em ambas as extremidades cria loops de terra que introduzem ruído elétrico de alta frequência, distorcendo as medições de pressão dinâmica.
