Descrição

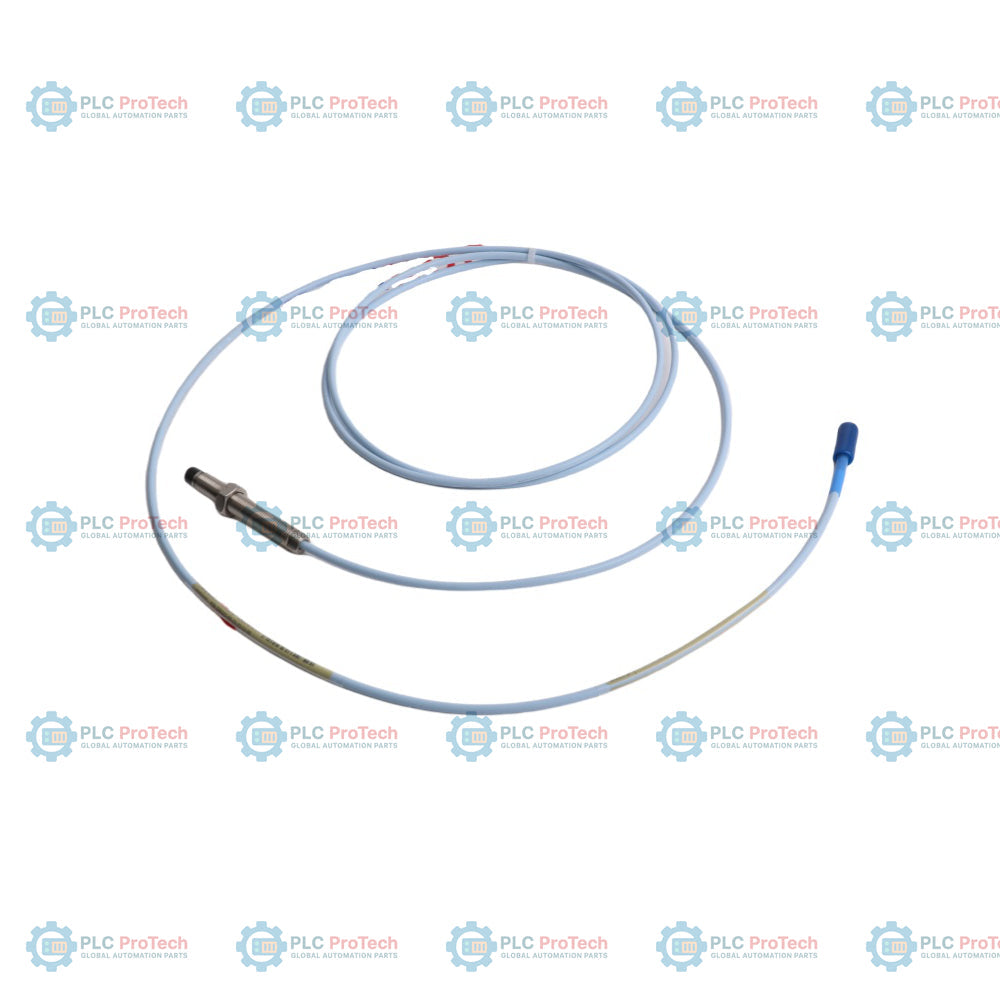

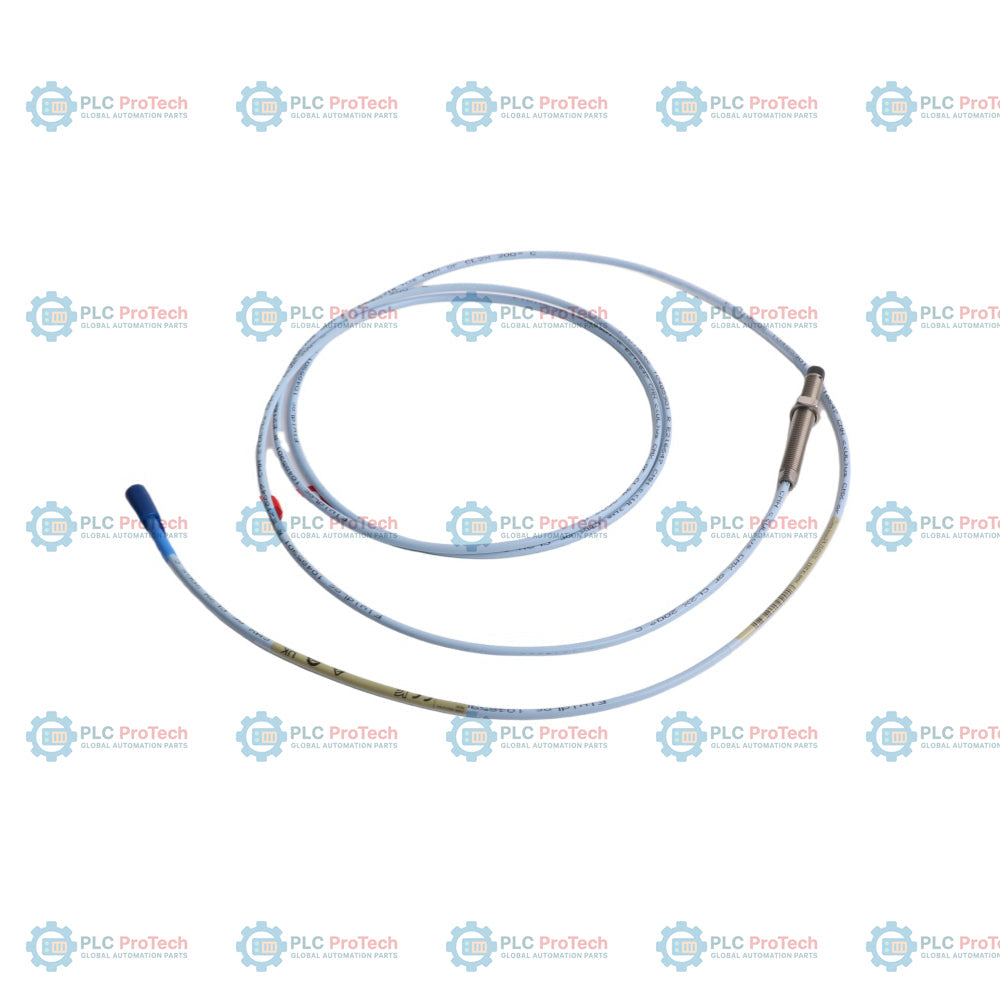

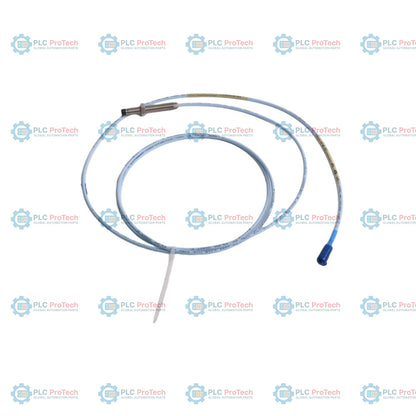

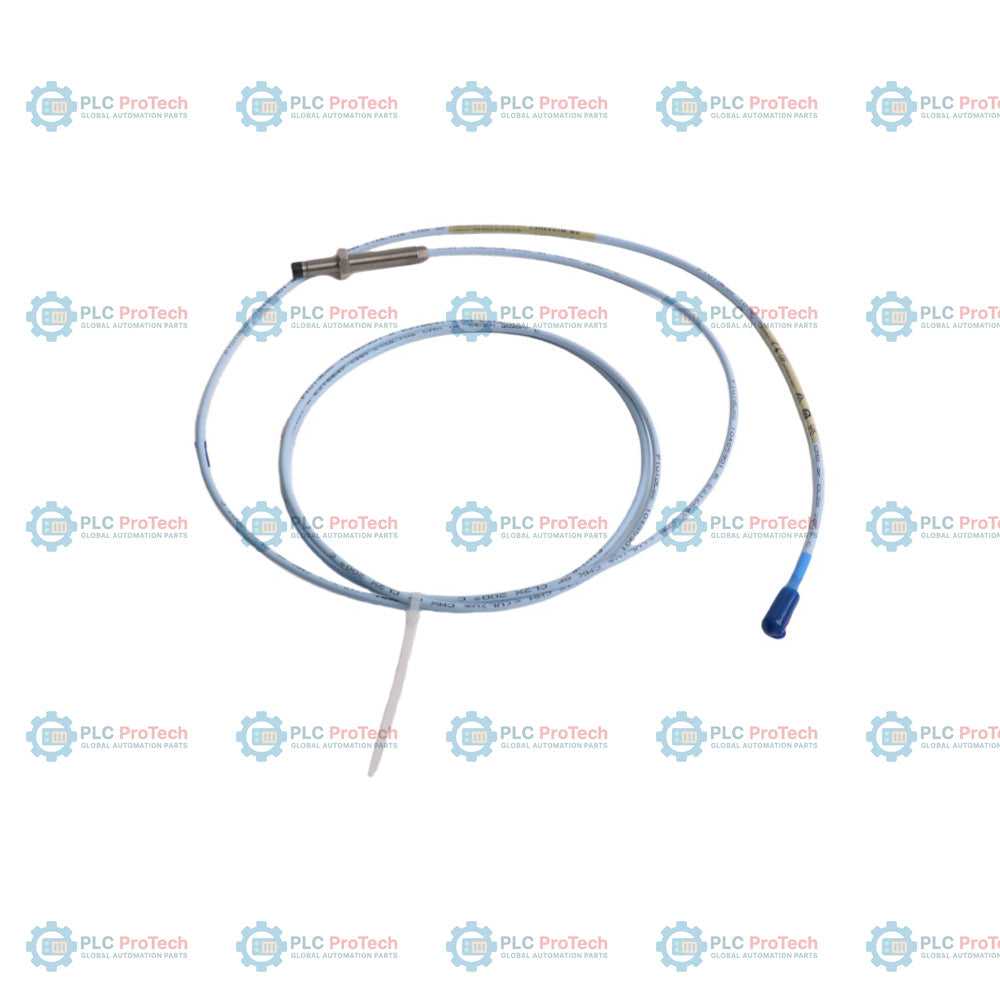

O Bently Nevada 330101-00-24-15-02-05 é uma sonda de proximidade de 8 mm de alto desempenho, pertencente ao Sistema de Transdutor de Proximidade 3300 XL, padrão do setor. Essa configuração específica do produto foi projetada sem proteção blindada, utilizando um cabo coaxial triaxial padrão de 75 Ohm, com isolamento de propileno fluorado (FEP). Projetada para a proteção de máquinas críticas, essa sonda mede a vibração e o deslocamento sem contato do eixo em equipamentos rotativos de alta velocidade. Diferentemente de outras variantes que podem apresentar protetores de conector ou proteção blindada, este modelo possui um conector coaxial miniatura ClickLoc padrão banhado a ouro e uma capa de cabo padrão. Ele é configurado com um comprimento sem rosca de 0,0 polegada (tornando a carcaça totalmente roscada) e um comprimento total da carcaça de 2,4 polegadas, com roscas 3/8-24 UNF. Com um comprimento total de cabo integrado de 1,5 metro (4,9 pés), ele se integra diretamente a um cabo de extensão 3300 XL e a um sensor Proximitor da série 330180, fornecendo medições dinâmicas contínuas e de alta precisão por correntes parasitas.

Recursos

• Diâmetro da ponta de 8 mm, otimizado para medições de deslocamento por correntes parasitas de alta resolução.
• Construção do corpo da sonda sem armadura, para instalação econômica em ambientes limpos.
• Projeto de carcaça totalmente roscado 3/8-24 UNF, com comprimento sem rosca de 0,0 polegada, para maximizar a versatilidade de instalação.
• Comprimento total padrão da carcaça de 2,4 polegadas, adequado para instalações típicas em alojamentos de mancais.
• Cabo coaxial integrado padrão de 1,5 metro (4,9 pés), com isolamento em FEP.
• O conector coaxial miniatura ClickLoc banhado a ouro proporciona uma conexão confiável e resistente à vibração.
• Certificada com várias aprovações internacionais para áreas classificadas, incluindo CSA, ATEX e IECEx.
• A ponta da sonda de sulfeto de polifenileno (PPS) oferece isolamento robusto e excelente resistência química.
• O material da carcaça em aço inoxidável AISI 303/304 proporciona alta integridade mecânica.

Aplicações

• Monitoramento da vibração radial do eixo em turbinas a vapor, turbinas a gás e geradores.
• Monitoramento da posição e do deslocamento do empuxo axial em compressores centrífugos e bombas de alta pressão.
• Medições dinâmicas do rotor e perfilamento da linha de centro do eixo em máquinas rotativas.
• Sistemas permanentes de proteção de máquinas para ativos críticos de plantas que exigem certificação para áreas classificadas.

Informações para pedido

Especificações técnicas

Diretrizes de instalação

Para garantir alta precisão de medição e confiabilidade de longo prazo em condições dinâmicas da planta, siga as seguintes diretrizes de engenharia:

• Ajuste a folga adequada da sonda em relação ao material-alvo usando um multímetro digital conectado à saída do sensor Proximitor durante a calibração estática.
• Evite exceder o comprimento máximo de engate da rosca de 0,563 polegada para evitar travamento durante a montagem.
• Certifique-se de que os conectores coaxiais ClickLoc estejam unidos apenas com aperto manual. Não aplique ferramentas ou alicates diretamente aos conectores dourados do tipo click.
• Mantenha o raio mínimo de curvatura do cabo de 25,4 mm (1,0 polegada) durante o roteamento, para evitar danos ao núcleo ou alterações na impedância elétrica.
• Certifique-se de manter uma folga adequada para a visualização lateral ao redor da ponta da sonda, a fim de evitar que estruturas metálicas afetem o campo de correntes parasitas.

Conformidade e certificações

• CSA: Classe I, Divisão 1, Grupos A, B, C, D; Classe II, Grupos E, F, G; Classe III; Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga (quando instalado com barreiras certificadas)
• ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc
• RoHS: Conforme
