Descrição

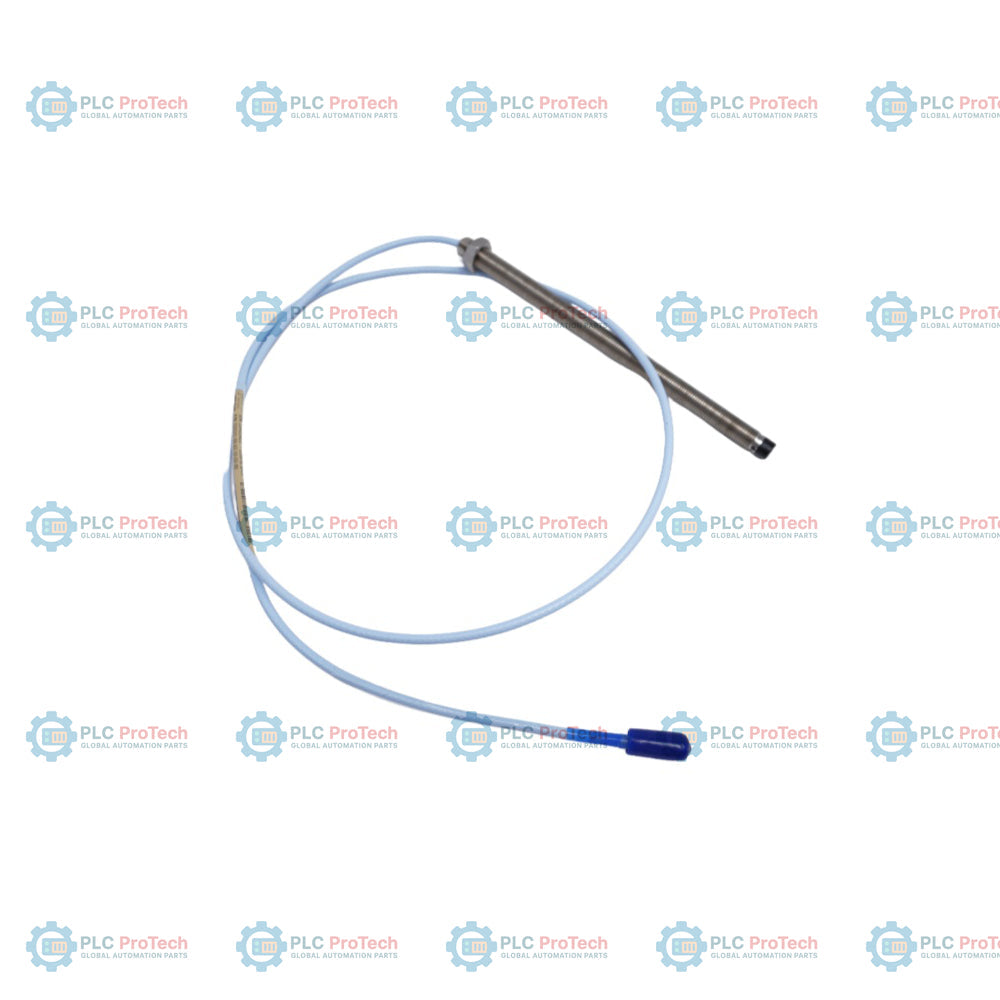

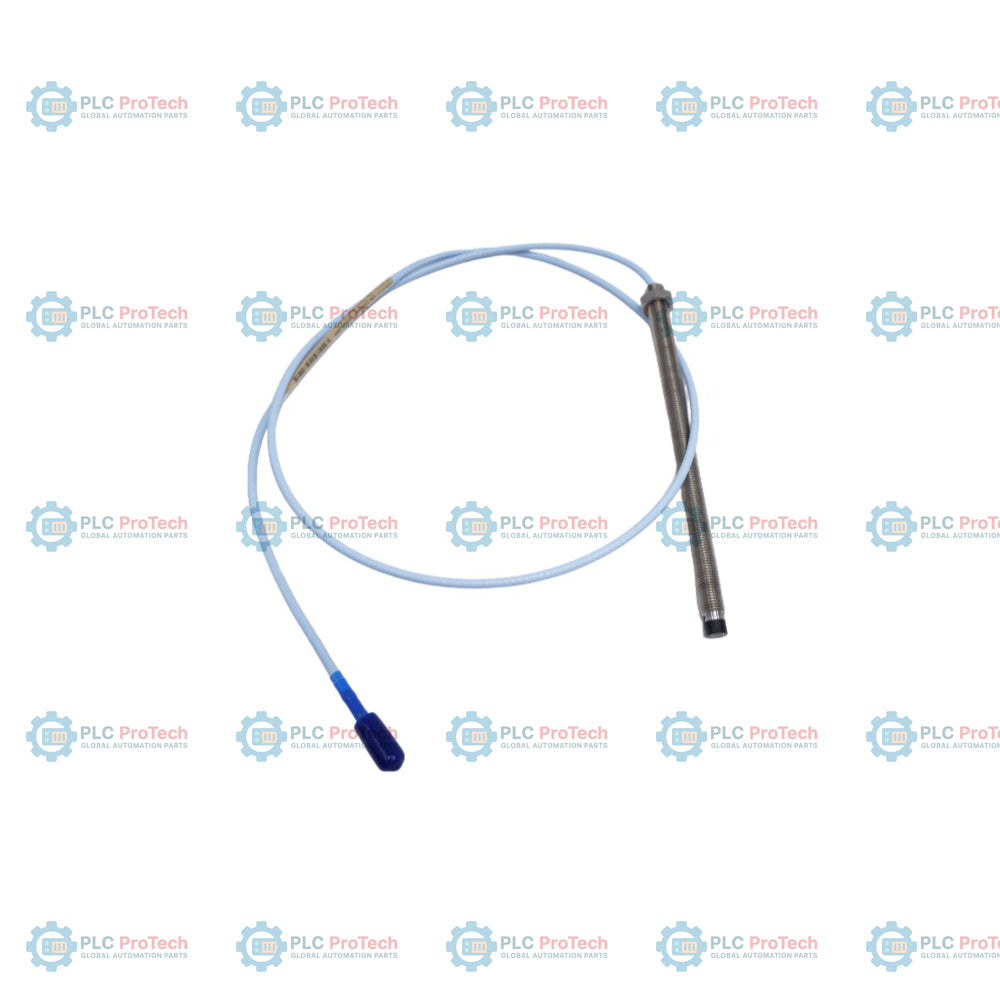

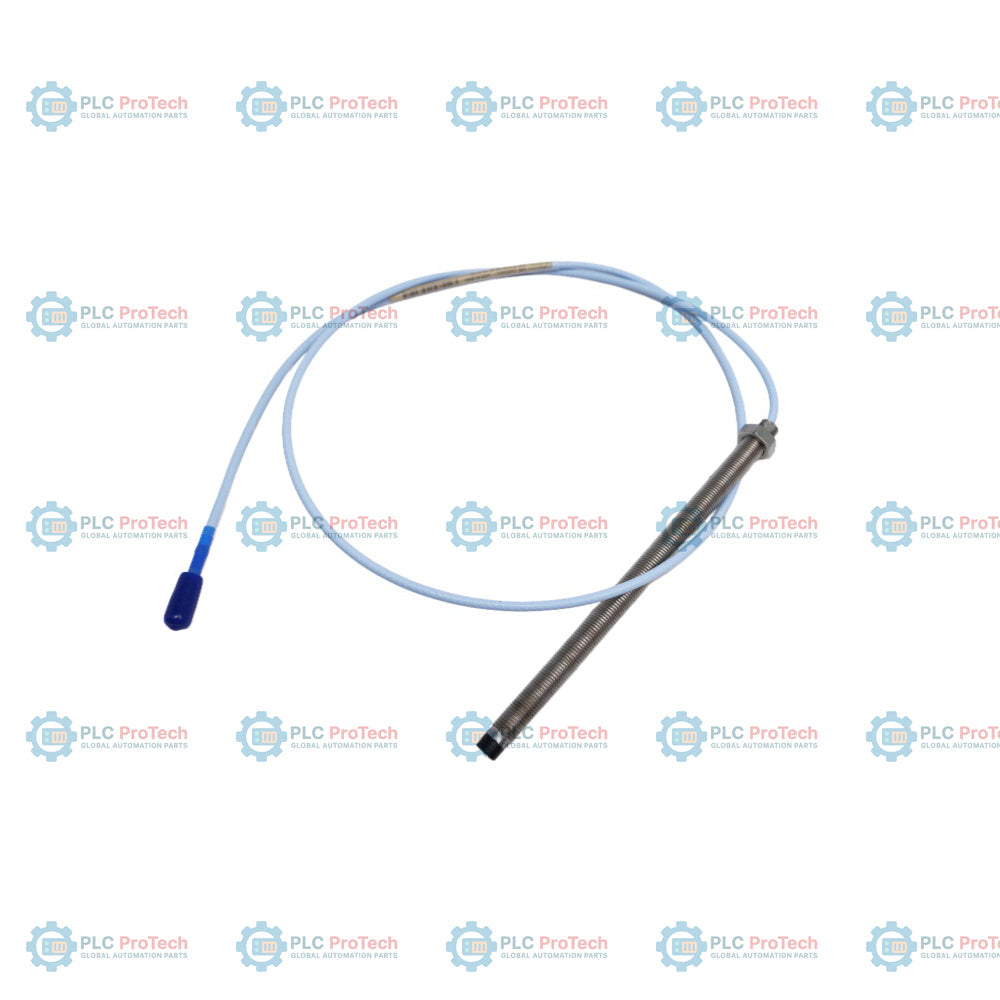

A Bently Nevada 330101-00-66-20-02-00 é uma sonda de proximidade de 8 mm sem armadura, projetada como componente central do Sistema de Transdutor de Proximidade 3300 XL de 8 mm. Essa configuração específica do transdutor é definida por seu corpo rosqueado 3/8-24 UNF-2A, com comprimento não rosqueado de 0,0 polegada (00) e comprimento total do corpo de 6,6 polegadas (66). Ela é equipada com um cabo integral de comprimento total de 2,0 metros (6,6 pés) (20), terminado em um conector coaxial miniatura ClickLoc (02) em um cabo coaxial padrão. Destinada a locais não perigosos (00), essa configuração de sonda totalmente rosqueada oferece alta flexibilidade para ajustes personalizados de profundidade em mancais, suportes ou carcaças de máquinas, onde são necessárias medições sem contato da vibração do eixo e da posição dinâmica.

Operando com base nos princípios de medição por correntes parasitas, esta sonda fornece uma saída de tensão altamente estável e linear quando combinada com um Sensor Proximitor 3300 XL e um cabo de extensão compatíveis. O design robusto apresenta uma ponta de sulfeto de polifenileno (PPS) e um corpo de aço inoxidável resistente à corrosão, permitindo suportar alta pressão, umidade e exposição a produtos químicos típicas de máquinas rotativas críticas. Ao captar vibrações de alta frequência e alterações de posição, este sensor fornece diagnósticos precisos para ajudar a evitar falhas em turbinas, compressores e bombas.

Características

• Corpo de sonda padrão sem armadura, com rosca 3/8-24 UNF-2A.
• O comprimento não rosqueado do corpo de 0,0 polegada (totalmente rosqueado) oferece máxima versatilidade na profundidade de montagem.
• Comprimento total do corpo de 6,6 polegadas para acomodar penetrações profundas na carcaça.
• 2,0 metros de cabo coaxial padrão de alta frequência.
• Ponta de sulfeto de polifenileno (PPS) com corpo da sonda de aço inoxidável de alta resistência, proporcionando vedação robusta.
• Equipado com um conector coaxial miniatura ClickLoc para garantir uma conexão elétrica confiável.

Aplicações

A sonda de proximidade 330101-00-66-20-02-00 é normalmente utilizada nos seguintes sistemas industriais de proteção de máquinas rotativas:

• Acompanhamento da vibração radial e do movimento dinâmico do eixo.
• Monitoramento da posição do empuxo axial e da expansão térmica em turbinas industriais a vapor e a gás.
• Medições do deslocamento do rotor e da linha de centro do eixo em compressores centrífugos.
• Monitoramento de vibração em bombas, ventiladores e caixas de engrenagens industriais de alta velocidade.

Informações para pedido

Não exigido (configuração padrão para área não perigosa)

Diretrizes de instalação

Para garantir alta precisão e desempenho confiável a longo prazo, siga estes principais procedimentos de instalação:

• Ajuste do vão: Instale a sonda à distância física adequada da superfície-alvo. Ajuste o vão conforme a calibração do sistema, normalmente correspondendo a uma saída de -10 Vcc no sensor Proximitor correspondente (geralmente cerca de 1,27 mm ou 50 mils).
• Travamento mecânico: Aperte firmemente a sonda no lugar usando uma contraporca ou porca de travamento padrão para evitar deslocamento rotacional causado pelas vibrações durante a operação da máquina.
• Proteção do cabo: Passe cuidadosamente o cabo da sonda de 2,0 metros, evitando curvas acentuadas, esmagamento ou superfícies de alta abrasão. Use conduítes ou bandejas de cabos dedicadas ao instalar os cabos fora da máquina.
• Blindagem: Mantenha as blindagens do cabo coaxial intactas até o ponto de terminação no sensor Proximitor para bloquear ruídos eletromagnéticos e de radiofrequência que possam corromper a telemetria de vibração.

Conformidade e certificações

Esta configuração do produto incorpora a Opção de Aprovação de Órgão '00', indicando que não se aplicam certificações para áreas explosivas ou perigosas. Ela é designada para instalações industriais de uso geral em áreas não perigosas. Para ambientes certificados à prova de explosão, intrinsecamente seguros ou não inflamáveis, selecione as opções de sonda correspondentes com a Opção E designada como '05'.
