Descrição

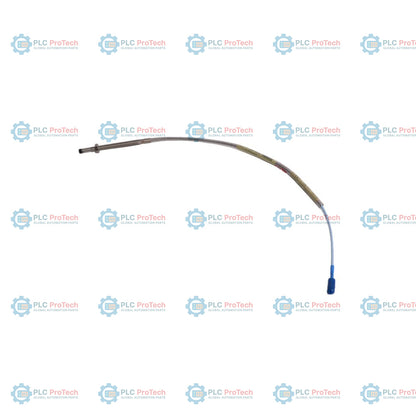

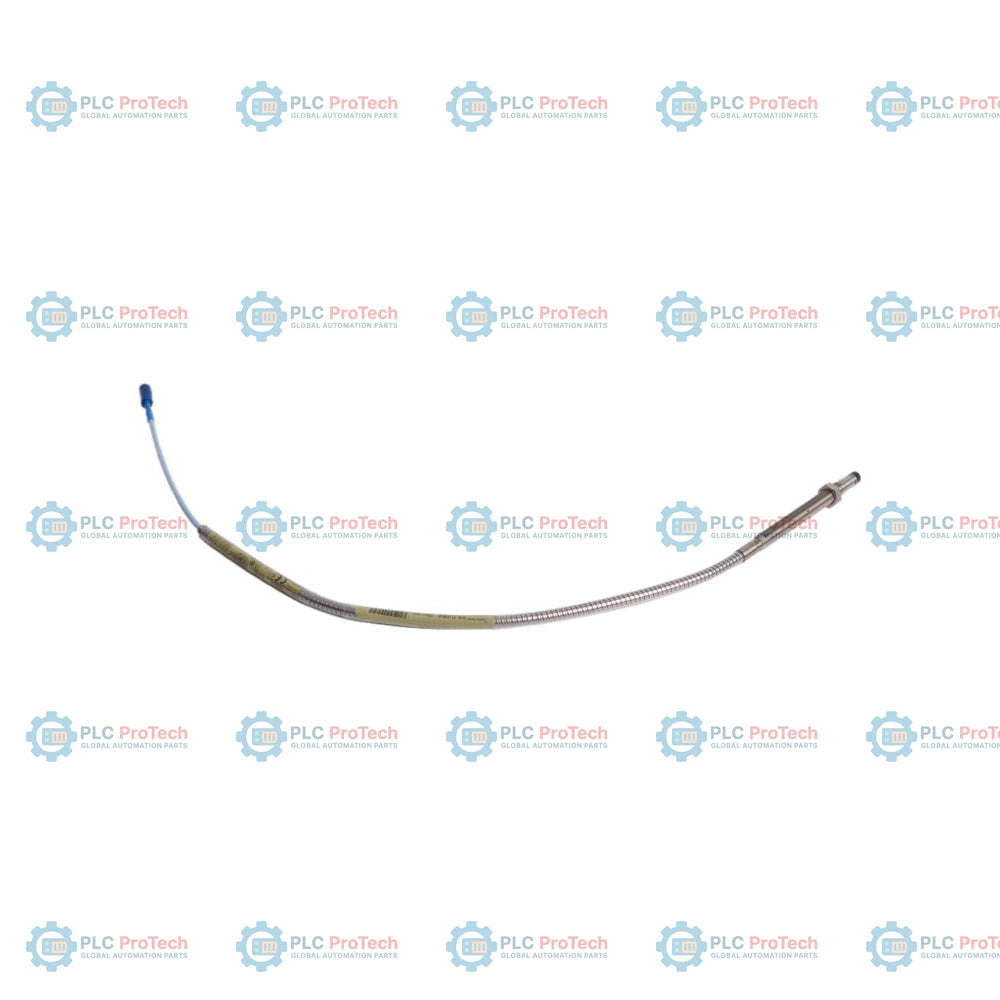

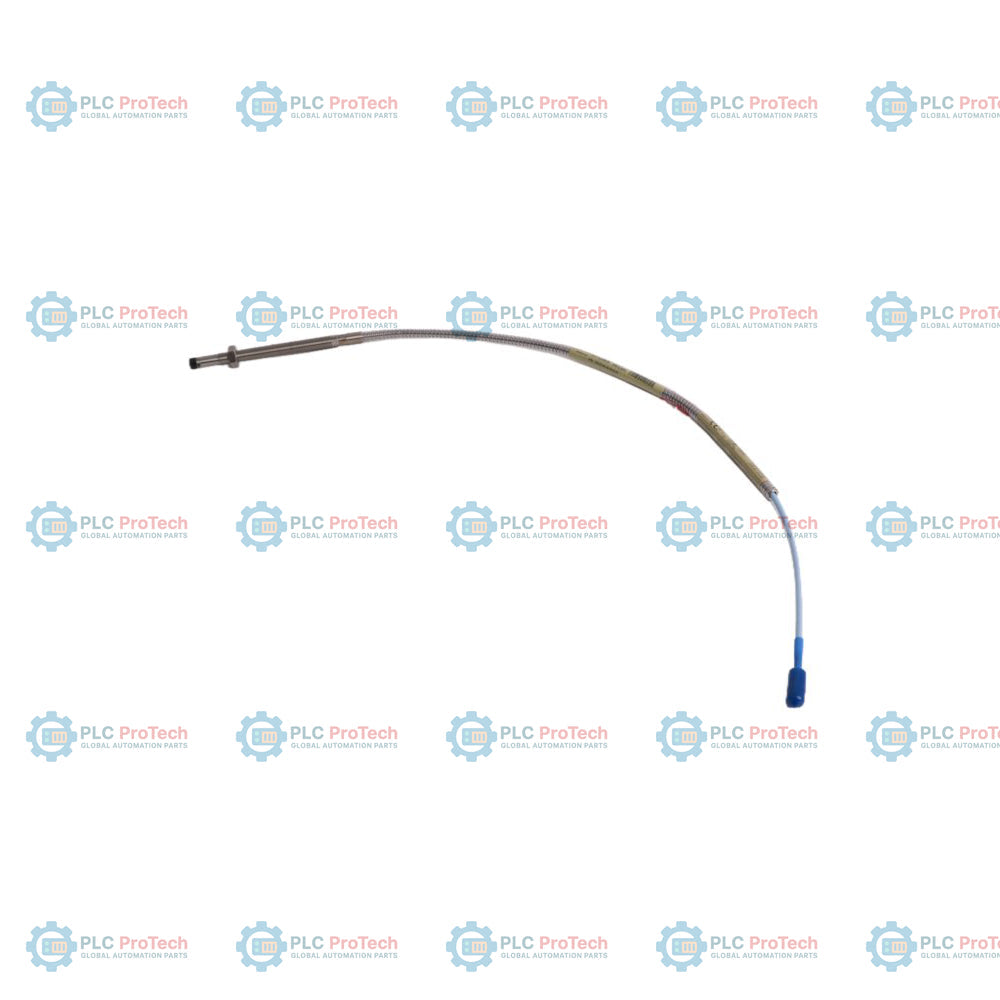

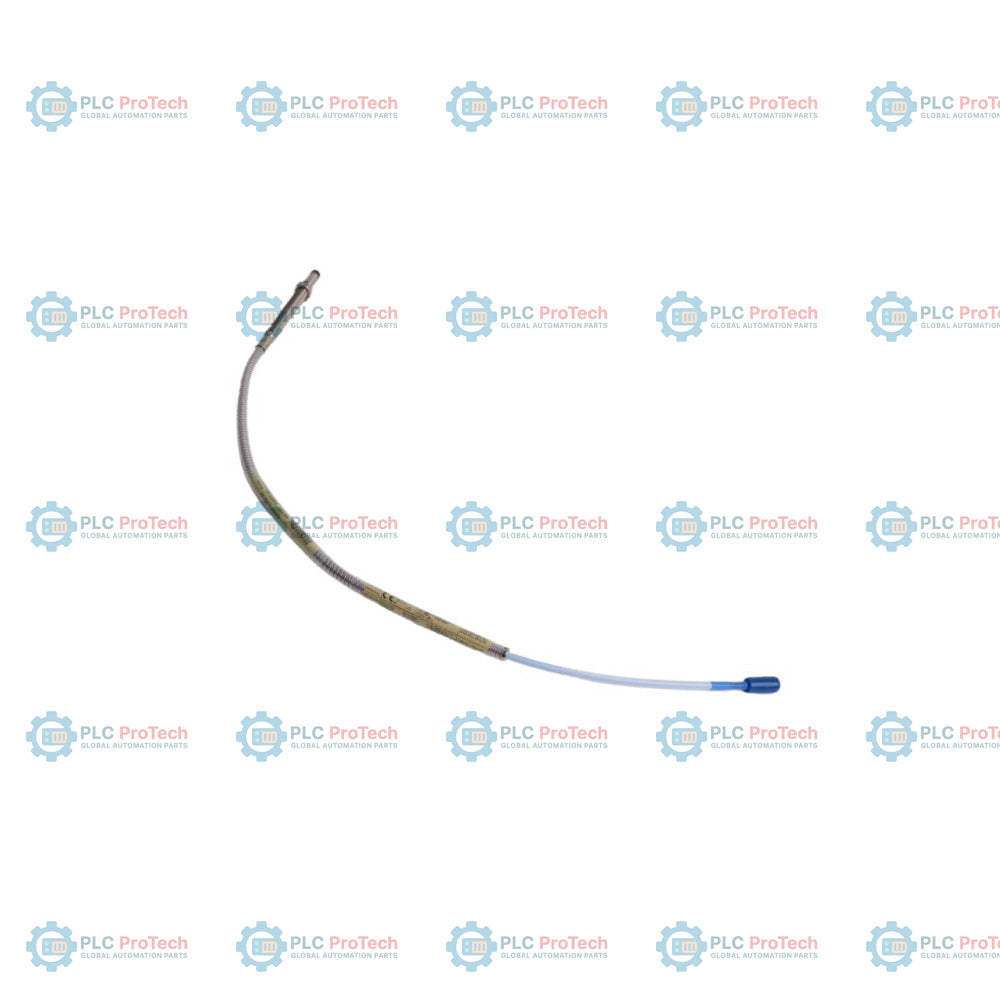

A Opção 05 (comprimento sem rosca de 0,5 polegada) e a Opção 40 (comprimento total do corpo de 4,0 polegadas) especificam as dimensões físicas do corpo desta configuração de sonda 3300 XL de 8 mm — 330102-05-40-05-02-05. Esta sonda de proximidade 3300 XL de 8 mm apresenta proteção blindada integrada de aço inoxidável (modelo base 330102) para proteger o cabo de transmissão contra desgaste operacional intenso. Ela é configurada com um comprimento total de sonda de 0,5 metro (1,6 pé) (Opção 05), termina em um conector ClickLoc coaxial miniatura com um cabo padrão e sem protetor de conector (Opção 02), e inclui o pacote de aprovações de órgãos certificadores da Opção 05 para certificações de áreas classificadas CSA, ATEX e IECEx.

Diferentemente dos modelos padrão não blindados da mesma família, esta variante inclui uma capa flexível de proteção blindada de aço inoxidável sobre o cabo coaxial de FEP. Ela funciona como um transdutor de correntes parasitas sem contato dentro do Sistema de Transdutor 3300 XL de 8 mm mais amplo, produzindo uma tensão contínua proporcional à distância entre a ponta do sensor e um eixo-alvo. O sistema é calibrado para um alvo padrão de aço AISI 4140 e é intercambiável com os componentes correspondentes da série 3300 XL, sem exigir calibração manual em campo.

Recursos

• Capa de proteção blindada de aço inoxidável AISI 302/304, protegendo o cabo de transmissão coaxial de FEP.
• Comprimento do corpo sem rosca de 0,5 polegada em um corpo com rosca 3/8-24 UNF-2A (Opção 05).
• Comprimento total do corpo de 4,0 polegadas (Opção 40), para montagem em carcaças industriais padrão.
• Comprimento total do cabo da sonda de 0,5 metro (Opção 05), projetado para aplicações de acoplamento próximo.
• Conector ClickLoc coaxial miniatura sem protetor de conector externo (Opção 02).
• Conformidade com requisitos de áreas classificadas da Opção 05, certificada pelas aprovações CSA, ATEX e IECEx.
• Vedação de ponta com anel O-ring de Viton para pressão diferencial.

Aplicações

Esta sonda de proximidade é usada na proteção de máquinas de indústrias pesadas em usinas de energia, plataformas de petróleo e gás, refinarias petroquímicas e instalações de mineração. As tarefas comuns de monitoramento incluem:

• Medição da vibração dinâmica do eixo dentro de mancais de filme fluido.
• Monitoramento da posição axial e do deslocamento de empuxo.
• Referência de fase do Keyphasor e detecção de sincronismo.
• Velocidade de rotação de máquinas e medições com tacômetro.

Informações para pedido

Especificações técnicas

Orientações de instalação

Para estabelecer a instalação correta e o desempenho adequado do sinal, siga estas orientações:

• Verifique se o comprimento total combinado da sonda e do cabo de extensão é igual ao comprimento total necessário do sensor Proximitor 3300 XL.
• Garanta uma folga lateral de pelo menos 8.0 mm ao redor da ponta da sonda em relação aos metais circundantes, para evitar interferências na calibração.
• Mantenha um raio mínimo de curvatura de 25.4 mm (1.0 inch) para o cabo e a armadura durante o encaminhamento.
• Aperte a carcaça da sonda ao torque recomendado de 7.5 N-m (66 in-lbf), até o máximo de 22.6 N-m (200 in-lbf), durante a instalação padrão.

Conformidade e certificações

Esta configuração 330102-05-40-05-02-05 está em conformidade com as normas globais para atmosferas explosivas por meio do pacote Option 05:

• CSA: Seguro para áreas classificadas como Classe I, Divisão 1 e 2.
• ATEX: Proteções para atmosferas explosivas nas Zonas 0 e 1.
• IECEx: Certificado para ambientes internacionais com risco de explosão e intrinsecamente seguros.
• CE: Em conformidade com as Diretivas da União Europeia sobre Baixa Tensão e EMC.
