Descrição

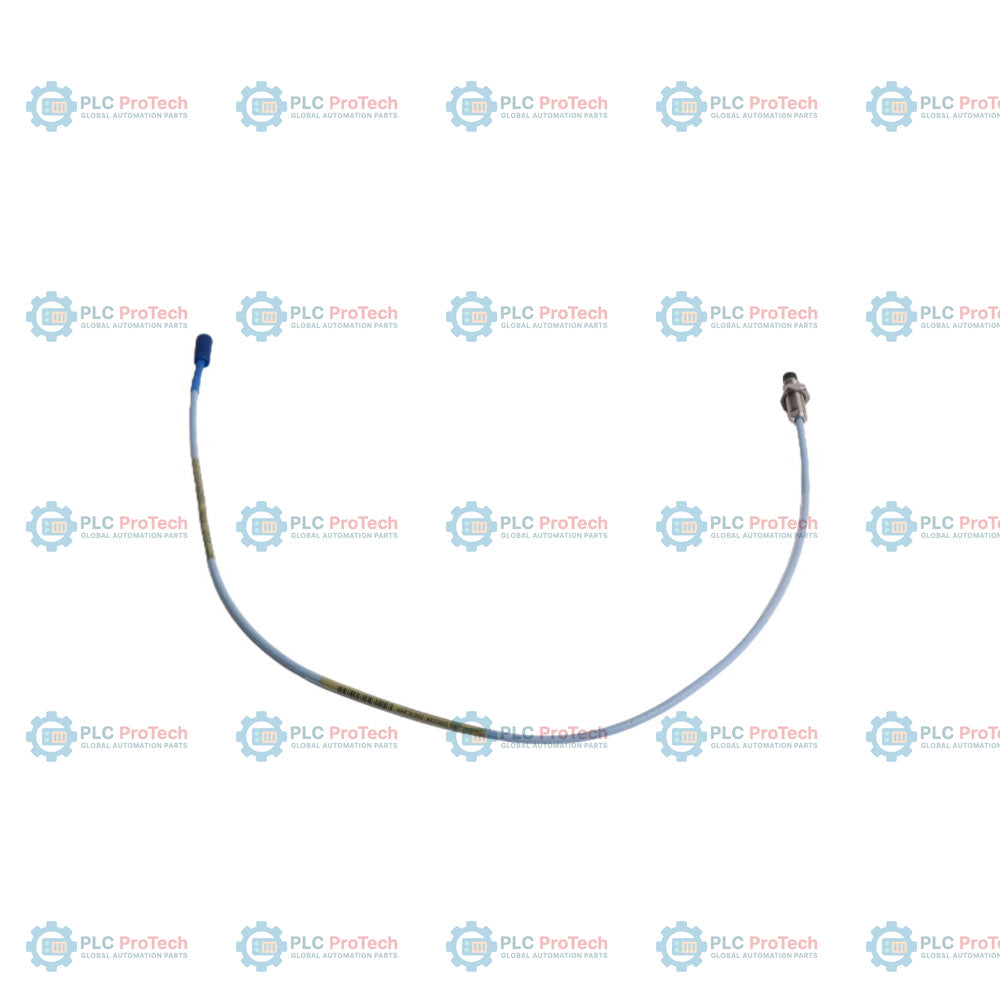

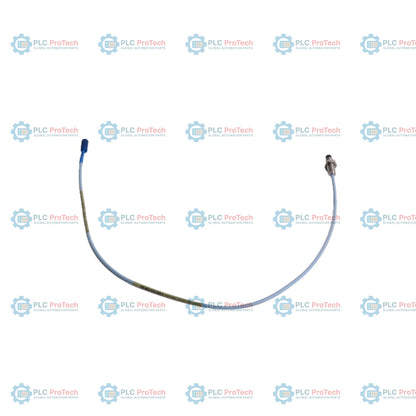

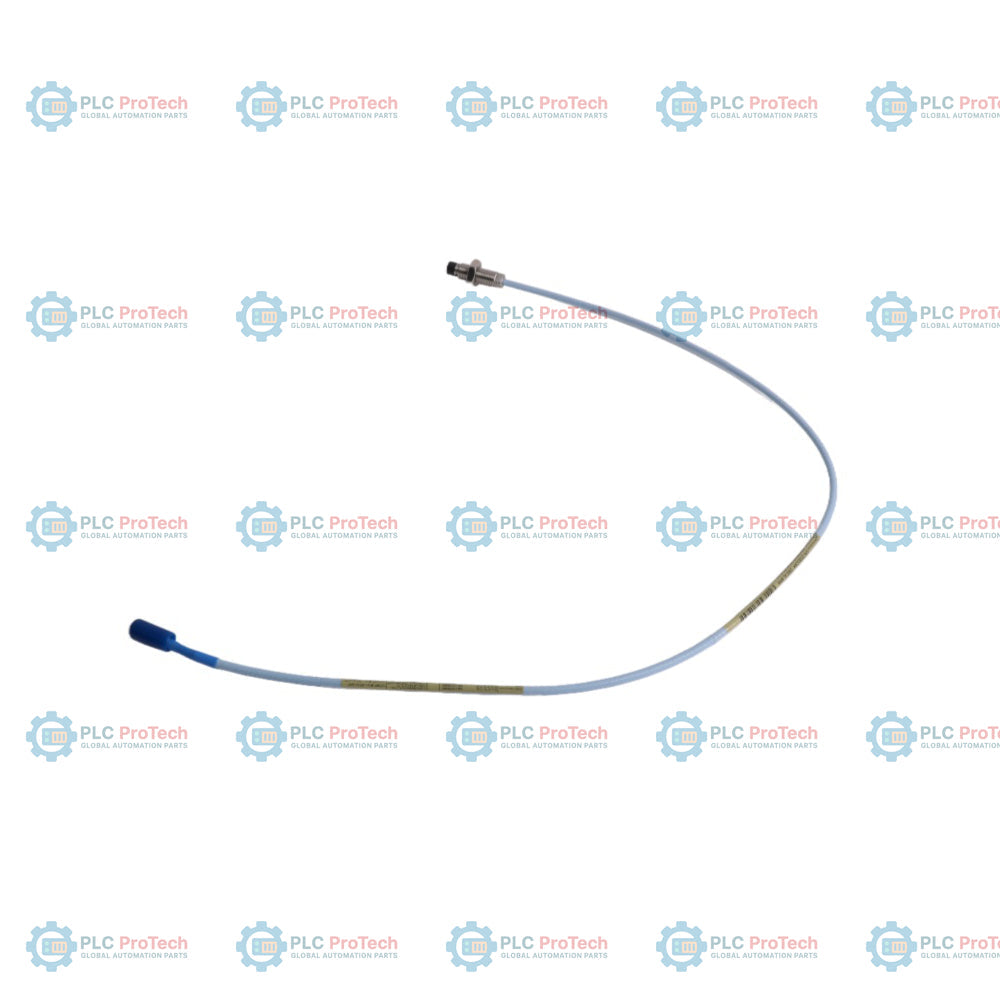

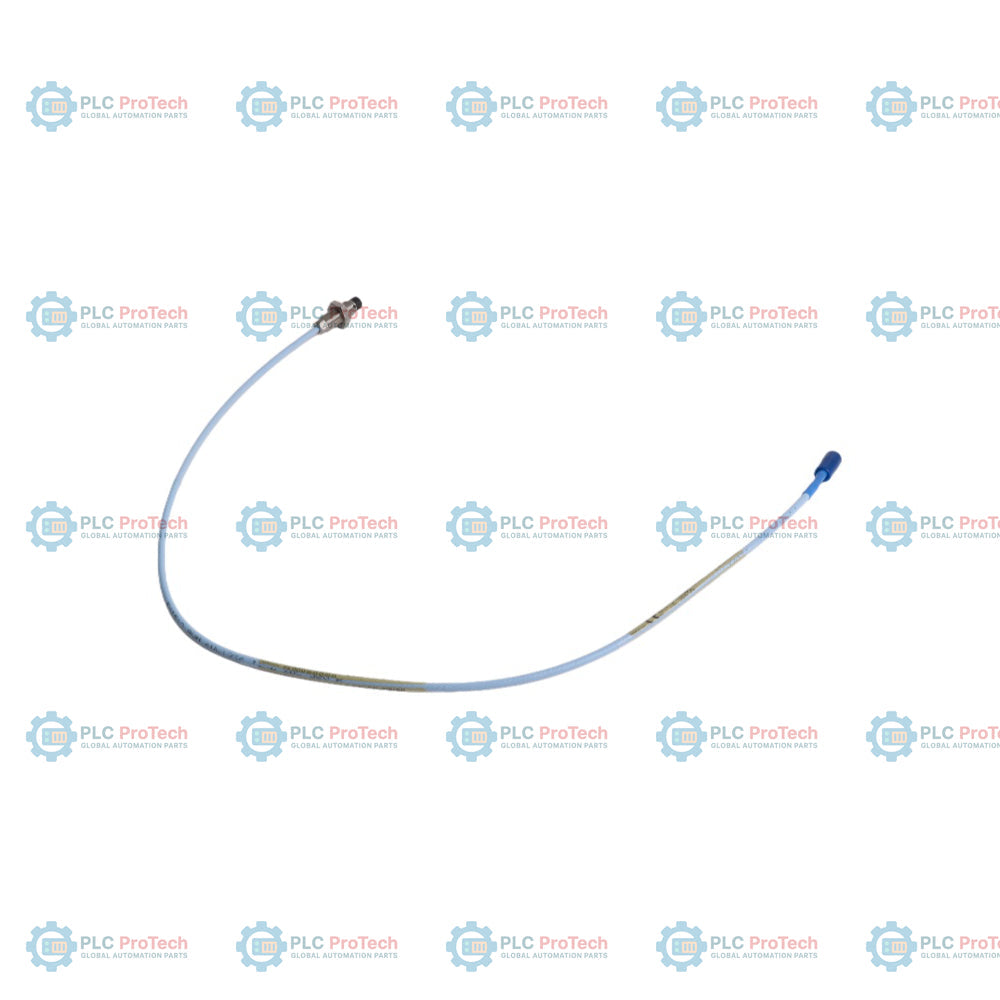

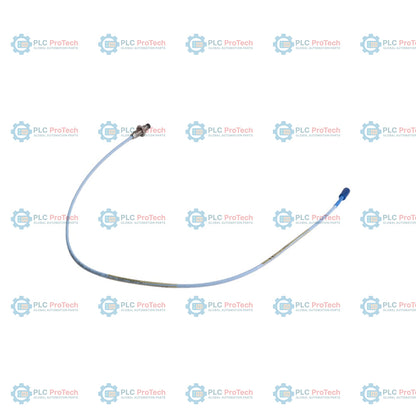

330103-00-03-05-02-05: Esta sonda de proximidade 3300 XL de 8 mm apresenta uma rosca métrica M10 x 1 com 0 mm de comprimento sem rosca (Opção 00) e 30 mm de comprimento total do corpo (Opção 03). A sonda é fornecida com um cabo coaxial de FEP de 0,5 metro (1,6 pé) de comprimento total (Opção 05), terminado em um conector ClickLoc miniatura sem protetor de conector (Opção 02). Esta configuração é certificada com aprovações para áreas classificadas CSA, ATEX e IECEx (Opção 05).

Esta variante métrica é usada em configurações de monitoramento de máquinas industriais nas quais a profundidade de montagem é limitada e é necessário um padrão de rosca métrica. Ao contrário de configurações alternativas da família 3300 XL de 8 mm, esta versão não inclui blindagem integrada de aço inoxidável, sendo adequada para instalações em conduítes ou ambientes onde a abrasão física não representa um risco. Ela funciona como parte de um sistema completo de transdutor quando combinada com um cabo de extensão 3300 XL compatível e um sensor Proximitor 3300 XL.

Características

• Corpo com rosca métrica: corpo roscado M10 x 1, fabricado em aço inoxidável AISI 303 ou 304.
• Projeto de corpo curto: 30 mm de comprimento total do corpo, com 0 mm de comprimento sem rosca.
• Cabo triaxial: cabo coaxial de 0,5 metro com isolamento de FEP.
• Conector: conector coaxial macho ClickLoc miniatura banhado a ouro.
• Configuração da blindagem: sem blindagem.
• Aprovações de segurança: certificações CSA, ATEX e IECEx para locais de áreas classificadas.

Aplicações

As aplicações típicas incluem monitoramento de vibração de máquinas, medição de posição axial e detecção de deslocamento de eixo em equipamentos rotativos, como turbinas a vapor, turbinas a gás, compressores centrífugos, caixas de engrenagens e grandes bombas industriais.

Informações para pedido

Especificações técnicas

Conexões e interfaces

O cabo da sonda termina em um conector coaxial macho miniatura ClickLoc banhado a ouro. Esse conector é fixado diretamente a um cabo de extensão padrão 3300 XL para completar a conexão ao sensor Proximitor 3300 XL.

Diretrizes de instalação

• Mantenha um raio de curvatura mínimo de 25,4 mm (1,0 in) ao longo do trajeto do cabo coaxial.
• Certifique-se de que o engate da rosca da carcaça não exceda 15 mm para a rosca M10 x 1, a fim de evitar travamento estrutural.
• Aperte a carcaça da sonda usando uma chave de torque ajustada para os 7,5 Nm (66 in-lbf) recomendados. Não exceda a classificação máxima de 22,6 Nm (200 in-lbf).
• Se a conexão ficar exposta a óleos de turbina, não use fita de silicone padrão; use um protetor de conector específico ou uma caixa de junção.

Conformidade e certificações

• EMC: Diretiva 2014/30/UE da Comunidade Europeia, EN 61000-6-2 (Imunidade) e EN 61000-6-4 (Emissões) para ambientes industriais.
• RoHS: Diretiva 2011/65/UE da Comunidade Europeia e designação EFUP da China RoHS de 15 anos.
• Segurança Funcional: certificado SIL 2 (HFT = 0), certificado SIL 3 (HFT = 1).
• Aprovações para Áreas Perigosas (Opção 05): certificações CSA, ATEX e IECEx para ambientes Classe I, Zona 0, Zona 2 e Divisão 2 (Ex ia IIC T5...T1 Ga, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc).
