Descrição

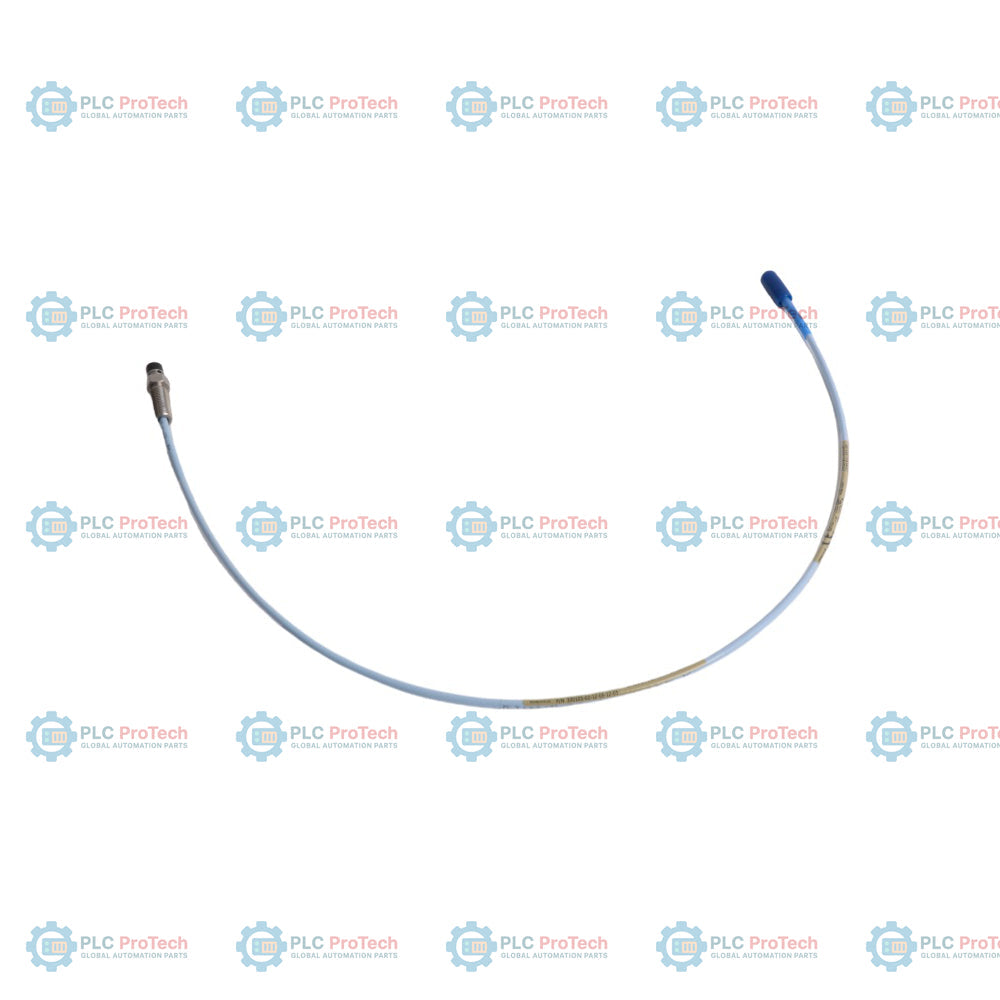

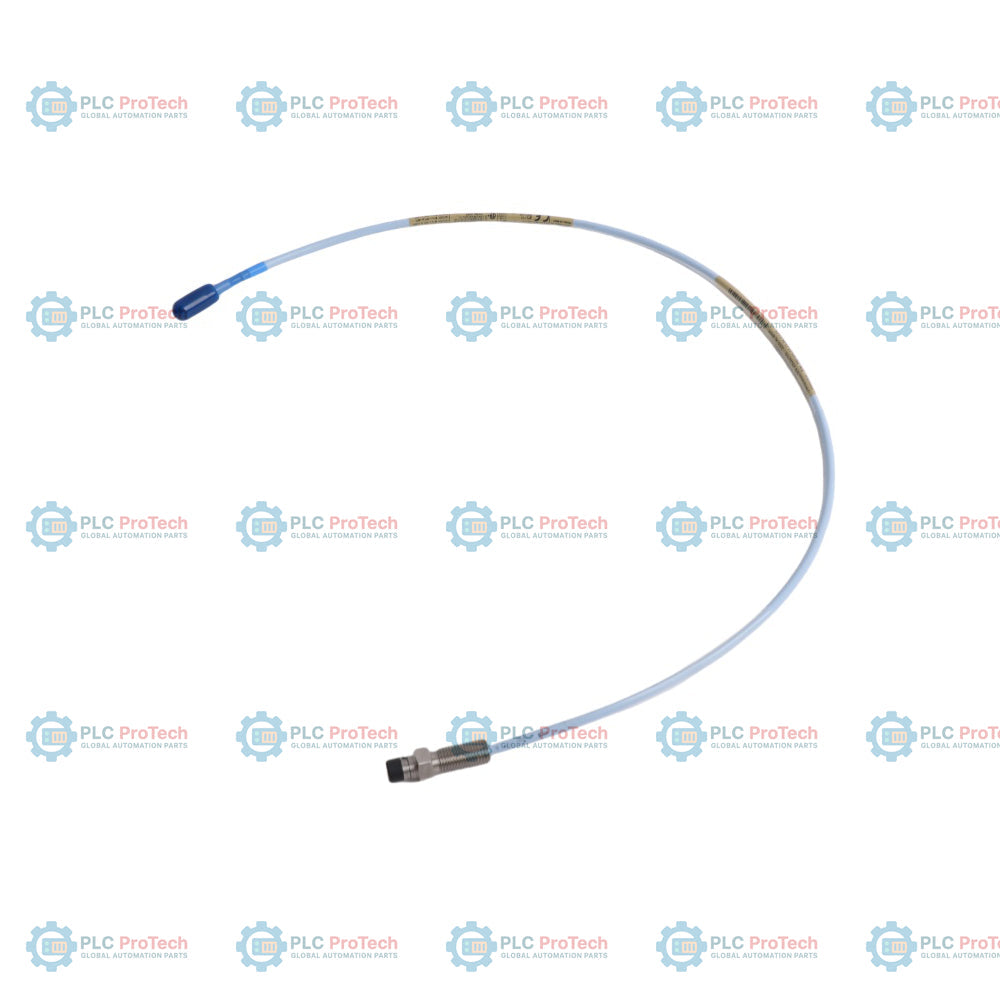

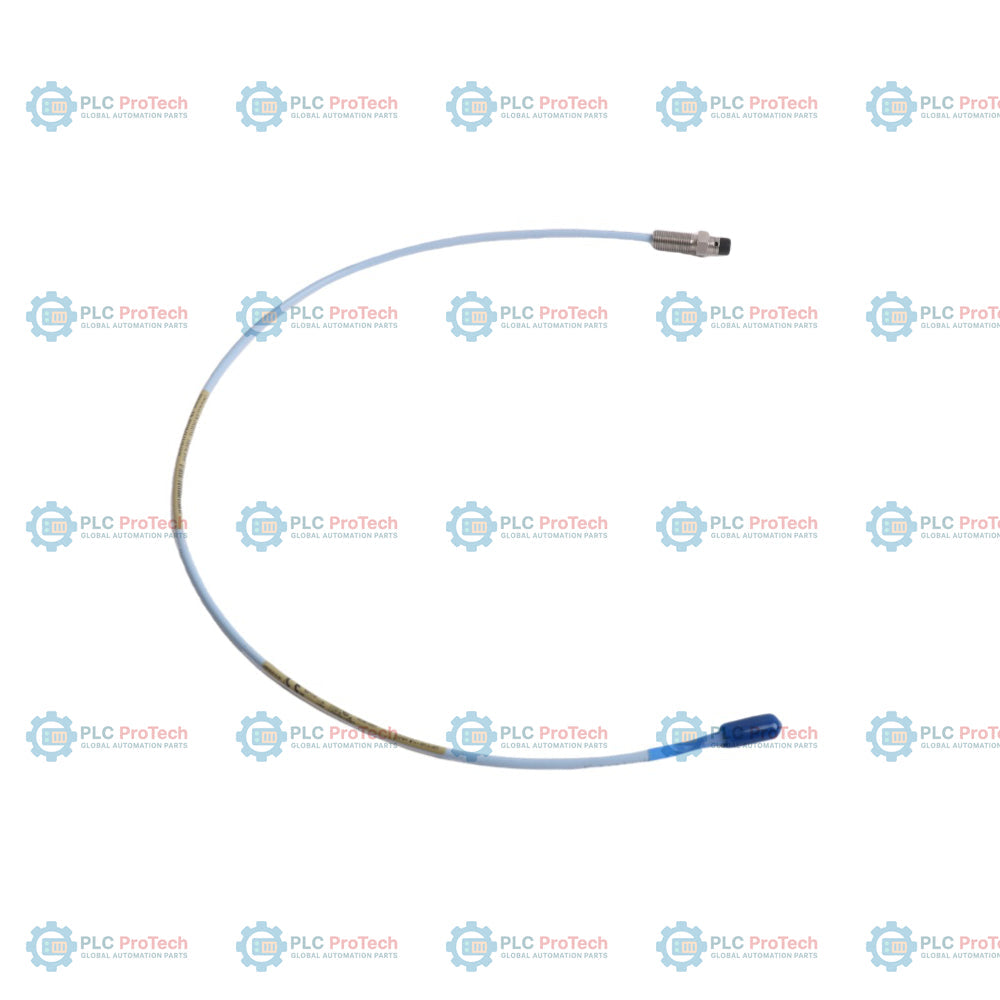

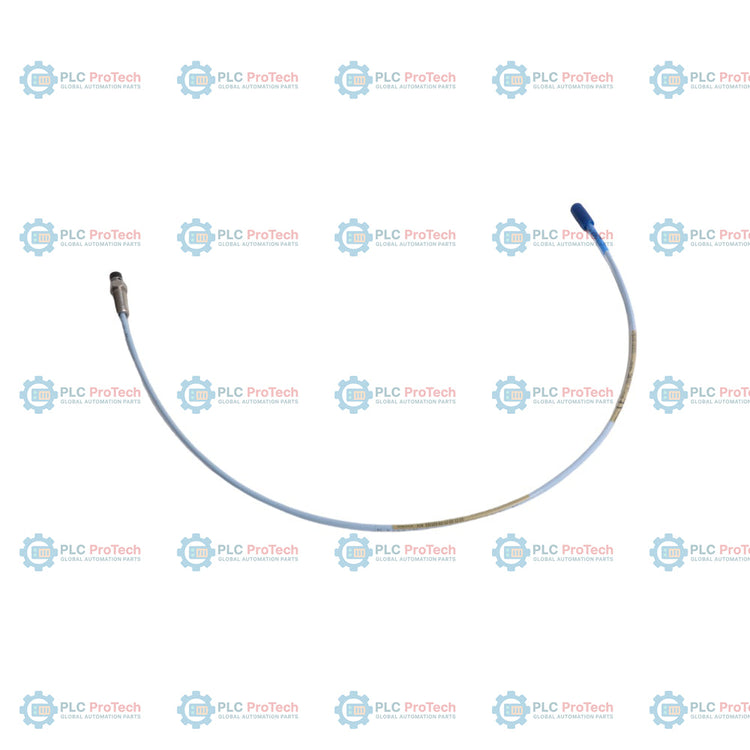

A Opção 02 (comprimento sem rosca de 0,2 pol.) e a Opção 12 (comprimento total da carcaça de 1,2 pol.) especificam esta configuração exclusiva de sonda de proximidade 3300 XL de 8 mm com montagem reversa — 330105-02-12-02-05-00.

Ao contrário das sondas padrão com montagem frontal, que são rosqueadas pelo lado externo da carcaça de uma máquina, esta variante com montagem reversa foi projetada para ser rosqueada pela parte traseira do suporte de montagem ou da luva da sonda. Esse design ajuda a evitar danos à sonda durante a desmontagem da carcaça e é especialmente adequado para instalações dentro de alojamentos de luvas ou blocos de mancais internos. Ela é totalmente compatível com os sensores Proximitor da série 3300 XL e com cabos de extensão padrão.

Características

• O comprimento sem rosca da Opção 02 fornece exatamente 0,2 pol. (5,0 mm) de folga antes do início da seção roscada.
• O comprimento total da carcaça da Opção 12 fornece um corpo roscado compacto de 1,2 pol. (30 mm), com roscas da carcaça 3/8-24 UNF-2A.
• O conector coaxial miniatura ClickLoc oferece uma conexão segura e resistente à vibração com o cabo de extensão.
• A aprovação de órgão certificador da Opção 00 indica que esta configuração foi projetada para áreas padrão não classificadas.
• O selo de pressão com anel O-ring de Viton evita vazamentos de gás e líquido entre a ponta da sonda e a carcaça.
• A instalação com montagem reversa permite fixar a sonda pela parte traseira da carcaça ou do suporte de montagem.

Aplicações

• Sistemas de proteção de máquinas e monitoramento de condição.
• Medições de vibração radial e posição axial em turbinas a vapor e a gás.
• Monitoramento da posição do eixo em compressores, bombas e caixas de engrenagens de alta velocidade.
• Medições da folga de mancais de filme fluido em espaços restritos onde não é possível instalar sondas padrão.

Informações para pedido

Especificações técnicas

Diretrizes de instalação

• Aperte primeiro os conectores coaxiais manualmente. Não use alicates nos conectores XL.
• Mantenha a folga adequada de acordo com a calibração do sensor Proximitor (normalmente 1,27 mm / 50 mils para a faixa intermediária).
• Quando necessário, use suportes de montagem de fenol ou alumínio recomendados para isolar o corpo da sonda dos campos elétricos da carcaça.
• Observe o raio mínimo de curvatura do cabo coaxial (25,4 mm ou 1,0 pol.).
• A instalação com montagem reversa exige deslizar a sonda para dentro da luva ou do suporte de montagem pelo lado traseiro e apertar a porca de trava.

Conformidade e certificações

• Uso somente em áreas não classificadas (Opção 00)
• Marcação CE (Diretiva 2014/30/UE - Compatibilidade eletromagnética)
• Em conformidade com a RoHS
