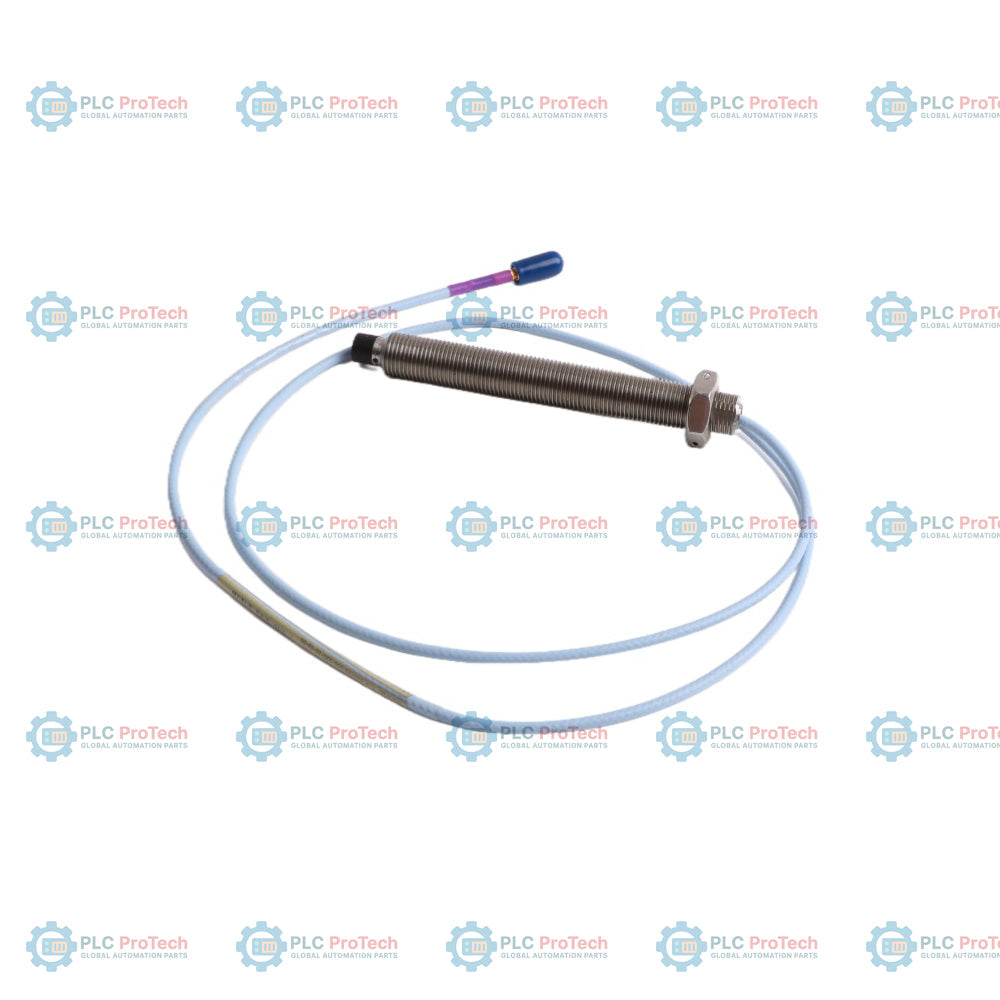

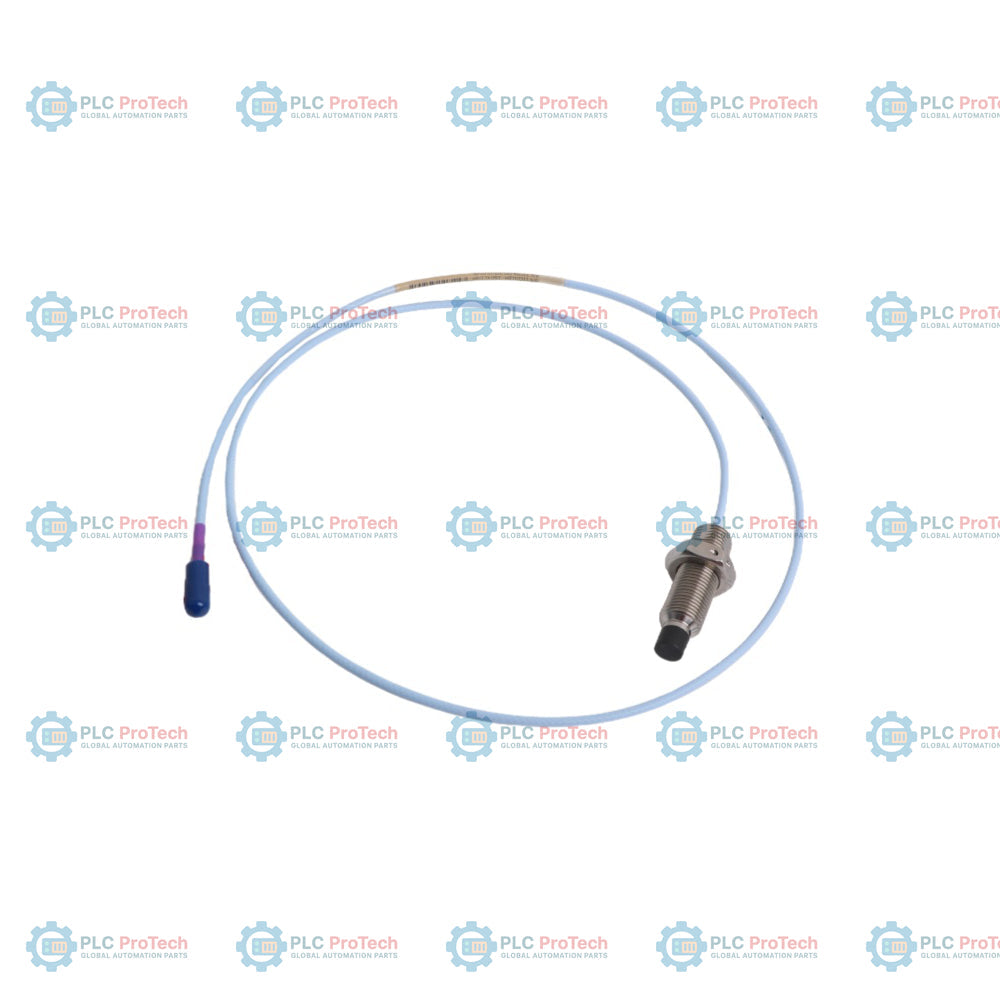

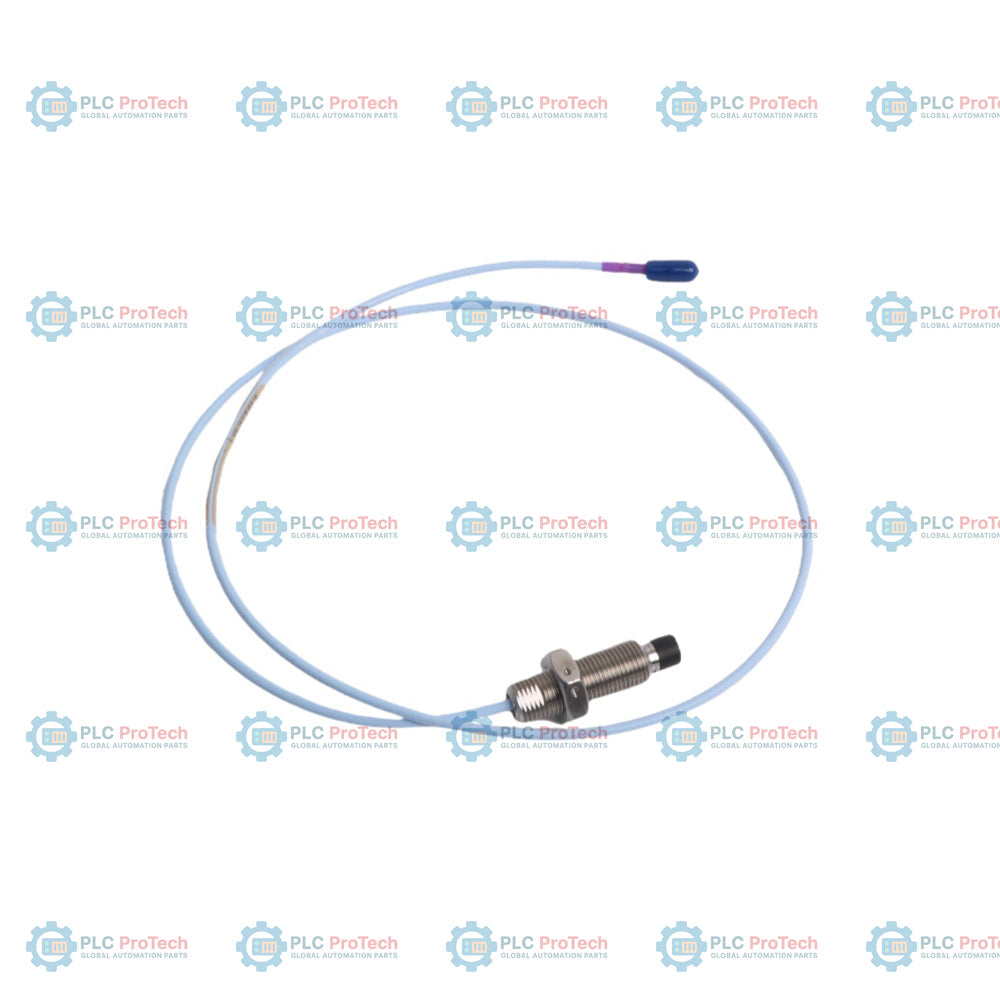

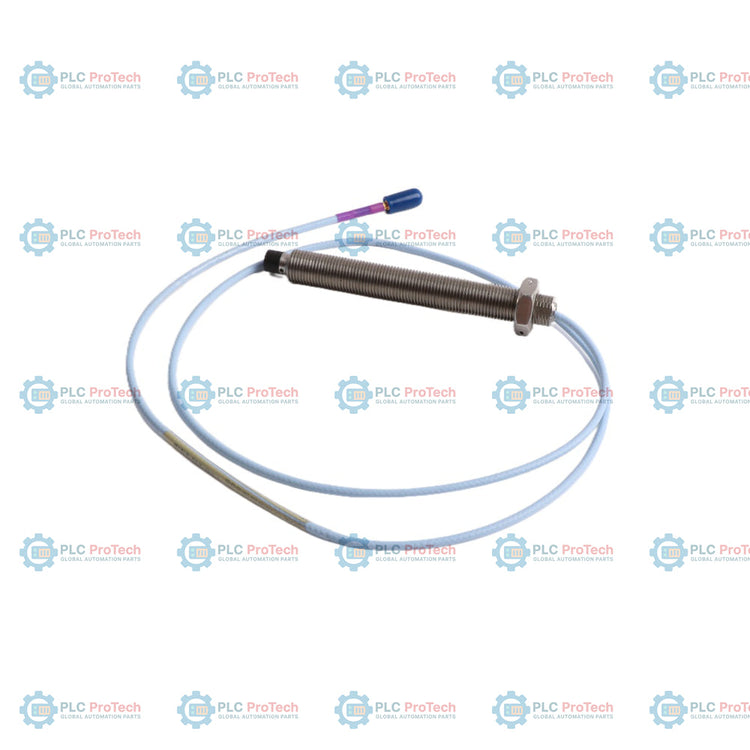

Sonda de montagem reversa de 11 mm Bently Nevada 330706-05-46-10-02-00 3300 XL

Descrição

A opção 05 (comprimento sem rosca de 5 mm) e a opção 02 (conector coaxial Miniature ClickLoc, cabo padrão) especificam esta configuração de sonda de montagem reversa 3300 XL de 11 mm — 330706-05-46-10-02-00.

Esta configuração de sonda métrica de montagem reversa apresenta roscas M10 x 1, permitindo a instalação mecânica direta através de carcaças de máquinas ou mangas de montagem especializadas onde a rosca padrão não é aplicável. Ela é combinada com um cabo de extensão 3300 XL de 11 mm e um sensor Proximitor para medição sem contato de vibração e deslocamento. Diferentemente das variantes com cabos integrados mais longos, como as sondas de 5,0 metros ou 9,0 metros, esta configuração de cabo de 1,0 metro minimiza o encaminhamento de cabos dentro da máquina, conectando-se imediatamente a um cabo de extensão externo fora da carcaça da máquina. Ela não possui certificações para áreas classificadas, sendo ideal para ambientes industriais padrão em áreas seguras.

Características

• A rosca métrica M10 x 1 de montagem reversa permite a instalação direta e segura através de invólucros externos de máquinas.
• O curto comprimento sem rosca de 5 mm (opção 05), combinado com um comprimento total do invólucro de 46 mm (opção 46), é ideal para espaços de perfil reduzido.
• O cabo compacto integrado da sonda, de 1,0 metro (3,3 pés), com isolamento de FEP (opção 10), evita excesso de folga do cabo dentro da máquina.
• O conector coaxial Miniature ClickLoc de latão banhado a ouro (opção 02) trava no lugar, evitando conexões frouxas causadas por vibração.
• A opção 00 indica que não são necessárias aprovações de agências, correspondendo às configurações de máquinas em áreas seguras.
• A moldagem TipLoc de alta resistência proporciona uma união estrutural entre a ponta da sonda de sulfeto de polifenileno (PPS) e o invólucro de aço inoxidável AISI 304.
• O design CableLoc proporciona resistência à tração de até 330 N (75 lb) entre o cabo e a ponta da sonda.

Aplicações

• Medições da posição axial (empuxo) em turbinas a vapor e outras máquinas rotativas pesadas.
• Monitoramento da vibração radial e da posição em ambientes com mancais de filme de óleo.
• Medições da expansão diferencial da rampa em turbomáquinas industriais.
• Monitoramento da posição ou da queda da haste em grandes compressores alternativos.
• Detecção de velocidade, tacômetro e geração de sinal de referência de fase Keyphasor.

Informações para pedidos

Especificações técnicas

Diretrizes de instalação

Ao instalar esta sonda de montagem reversa, verifique se as roscas mecânicas (M10 x 1) estão limpas e sem rebarbas. Rosqueie cuidadosamente o corpo da sonda no suporte ou na luva de montagem reversa pela parte traseira. Ajuste a folga da sonda para a distância nominal recomendada de 2,5 mm (100 mils), usando um micrômetro ou lendo a tensão nos pontos de teste do sensor Proximitor. Aperte com o torque de instalação recomendado de 7,5 N-m (66 in-lb), tomando cuidado para não exceder o torque nominal máximo de 22,6 N-m (200 in-lb). Mantenha um raio de curvatura do cabo de pelo menos 25,4 mm (1,0 in) em todo o trajeto de roteamento do cabo para proteger os condutores triaxiais internos. Certifique-se de que as conexões ClickLoc estejam protegidas contra fluidos de máquinas e umidade com a fita de silicone fornecida ou com um kit dedicado de proteção de conectores.
