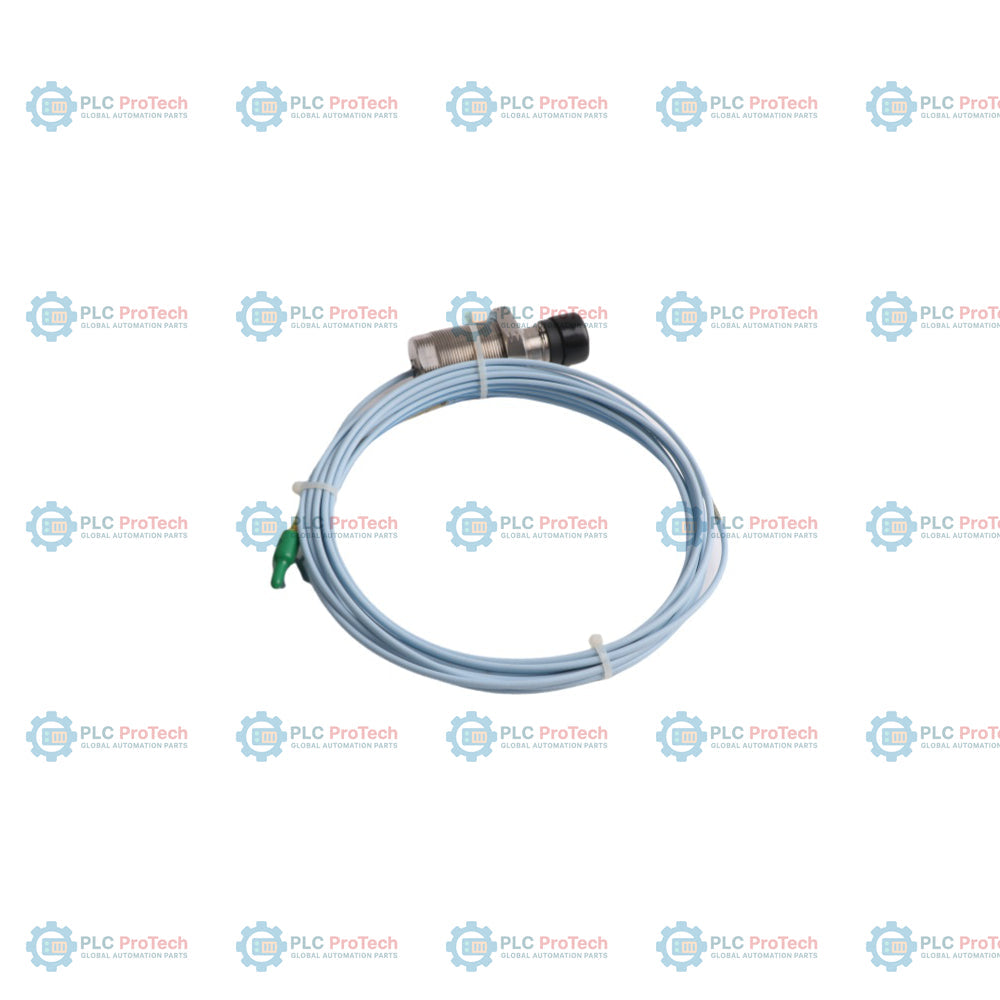

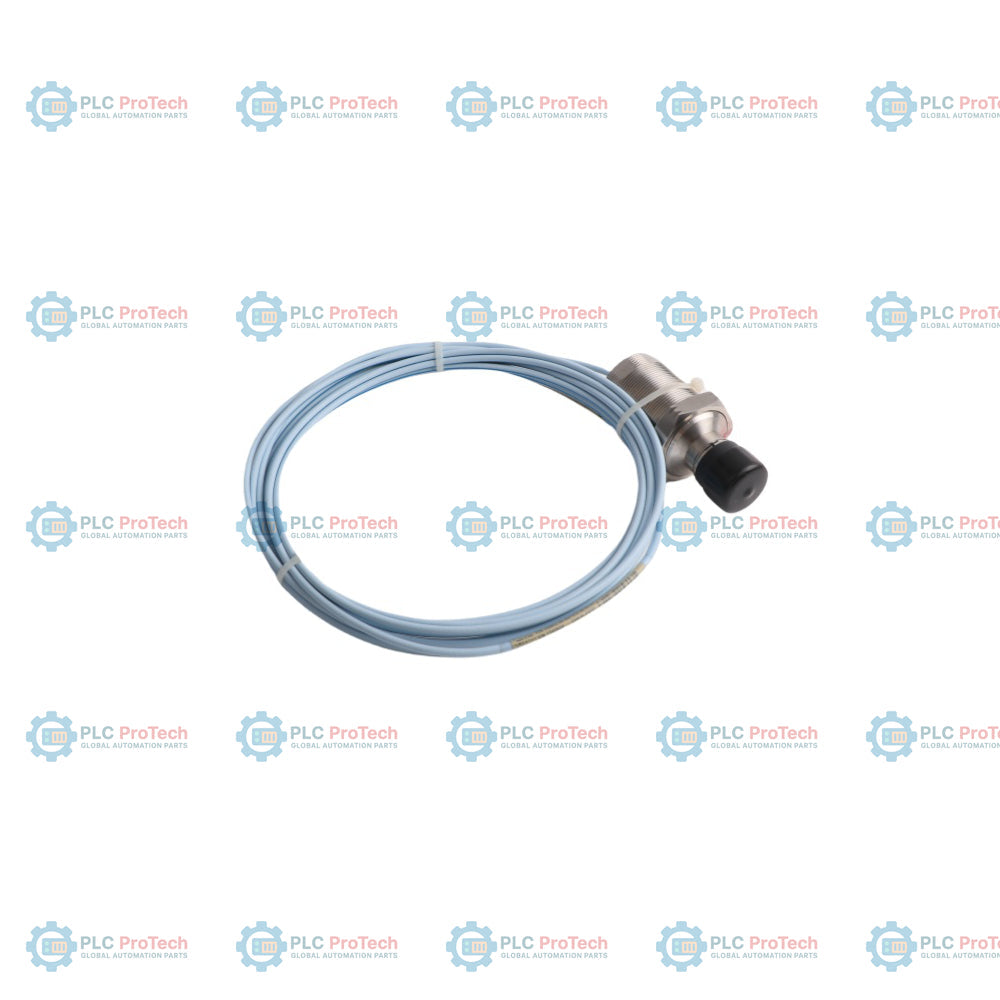

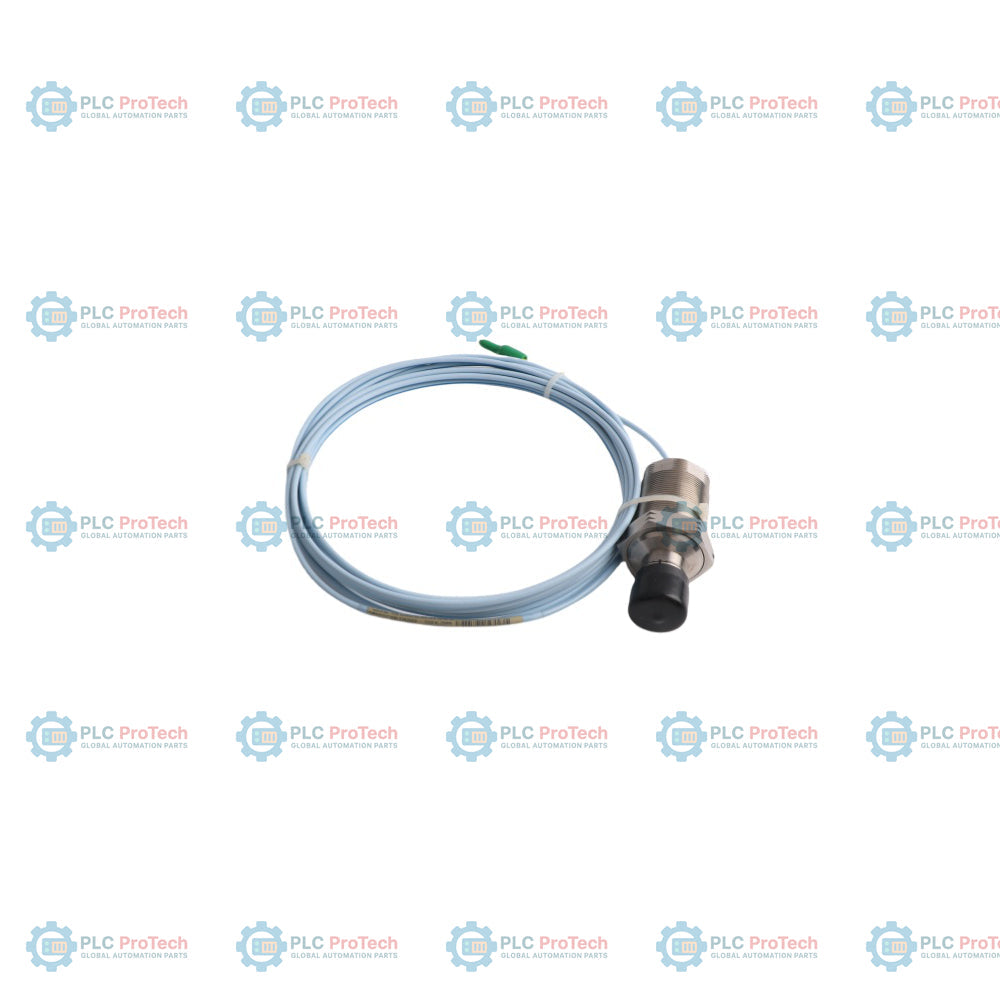

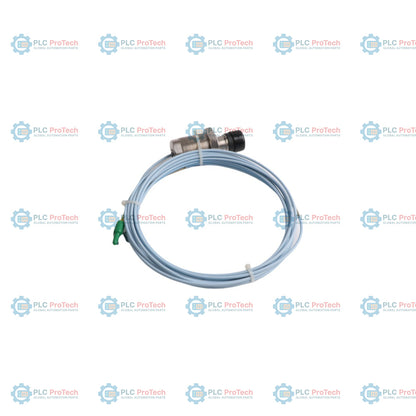

Sonda de proximidade de 25 mm 3300 XL Bently Nevada 330851-06-000-070-50-00-05

Descrição

A Opção 06 (rosca métrica M39x1.5), a Opção 000 (comprimento sem rosca de 0 mm) e a Opção 070 (comprimento total da carcaça de 70 mm) especificam esta configuração de sonda 3300 XL de 25 mm — 330851-06-000-070-50-00-05. Esta configuração não blindada, com comprimento de sistema de 5,0 m (Opção 50, Opção 00), fornece medições de deslocamento sem contato para expansão diferencial (DE) de turbinas a vapor e monitoramento da posição axial em ambientes industriais que exigem várias aprovações para áreas perigosas (Opção 05).

Como parte do sistema de transdutor de proximidade 3300 XL de 25 mm, esta sonda opera em conjunto com um sensor Proximitor 3300 XL de 25 mm e um cabo de extensão compatível. O sistema completo fornece um fator de escala nominal de 0,787 V/mm (20 mV/mil) em uma faixa linear de 12,7 mm (500 mils). Foi projetado para substituir fisicamente os sistemas 7200 padrão de 25 mm e 35 mm sem exigir alterações nas configurações do monitor, utilizando um mecanismo de vedação duplo dianteiro e traseiro combinado com cabo coaxial triaxial FluidLoc para bloquear a entrada de umidade ao longo do cabo da sonda.

Características

• Tipo de rosca da Opção 06: Carcaça de aço inoxidável AISI 304 com rosca métrica M39x1.5.
• Carcaça sem rosca da Opção 000: Projeto totalmente roscado, com 0 mm de comprimento sem rosca, para instalações embutidas ou em poços profundos.
• Comprimento da carcaça da Opção 070: Comprimento total da carcaça de 70 mm, proporcionando profundidade estável de instalação mecânica.
• Comprimento total da Opção 50: Comprimento total da sonda de 5,0 metros (16,4 pés), projetado para configurações de sistema de 5,0 m.
• Proteção mecânica da Opção 00: Cabo coaxial triaxial FluidLoc não blindado de 75 ohms, com revestimento padrão de perfluoroalcoxietileno (PFA).
• Aprovações da Opção 05: Certificado para diversas regulamentações globais de segurança para áreas perigosas (ATEX, IECEx e CSA).
• Faixa linear: 12,7 mm (500 mils), iniciando a aproximadamente 0,63 mm (25 mils) da face do alvo.
• Fator de escala médio: Sensibilidade de saída nominal de 0,787 V/mm (20 mV/mil).
• Resistência a altas temperaturas: Operação contínua de -35 °C a +200 °C (-31 °F a +392 °F), com resistência de curto prazo de até +250 °C (+482 °F).

Aplicações

• Monitoramento da expansão diferencial (DE) de geradores de turbinas a vapor
• Medições da expansão axial do rotor em relação à carcaça e do crescimento relativo da carcaça
• Monitoramento da posição do empuxo axial de grandes eixos
• Monitoramento da queda de hastes em grandes compressores alternativos
• Proteção de máquinas industriais em locais perigosos (Opção 05, ambientes CSA/ATEX/IECEx)

Informações para pedido

Especificações técnicas

Diretrizes de instalação

Garanta a instalação mecânica correta e a folga adequada da sonda para evitar danos durante a operação do maquinário. Aterre corretamente a blindagem da sonda e mantenha o raio mínimo de curvatura do cabo coaxial FluidLoc. Utilize tamanhos de chave apropriados para a rosca M39x1.5 e respeite as especificações de torque (torque máximo nominal de 163 N-m). Para instalações em áreas classificadas, instale o sistema de sonda de acordo com o desenho 141092 da Bently Nevada (segurança intrínseca) ou o desenho 140979 (não inflamável/não faiscante), conforme determinado pelas certificações locais.

Conformidade e certificações

O sistema de sonda de proximidade 3300 XL está em conformidade com as principais normas internacionais de segurança para aplicações de monitoramento industrial. As opções para áreas classificadas certificadas na Opção 05 incluem aprovações de segurança intrínseca (Ex ia IIC Ga) e não faiscante/não inflamável (Ex nA/Ex ec IIC Gc) ATEX e IECEx. O sistema também está em conformidade com as diretrizes europeias de marcação CE.
