Descrição

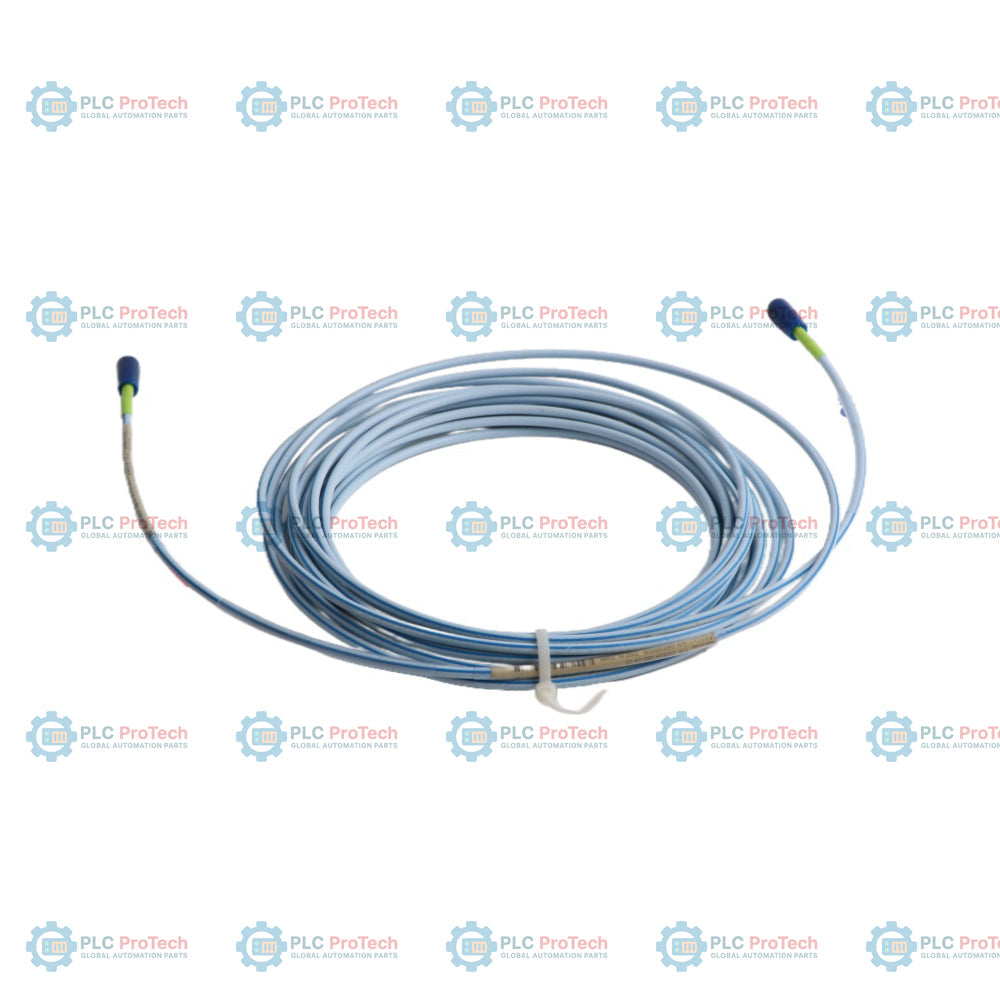

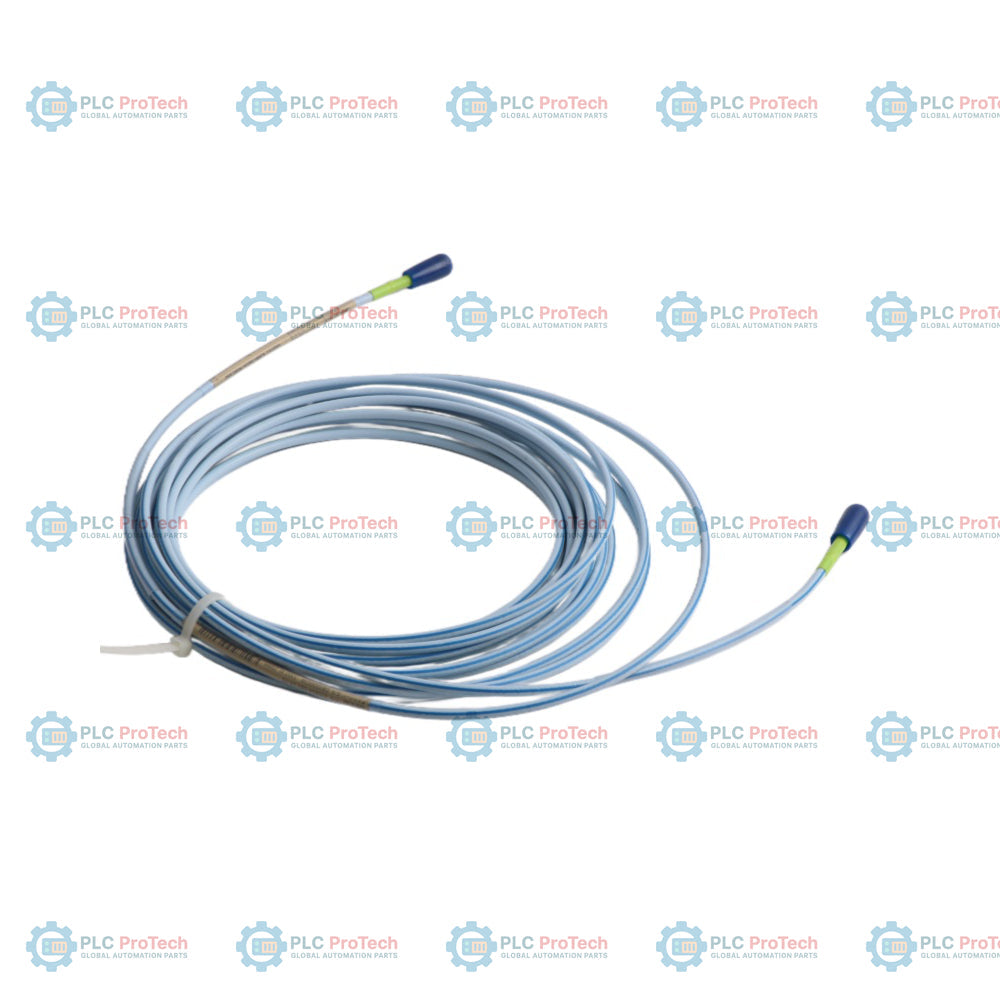

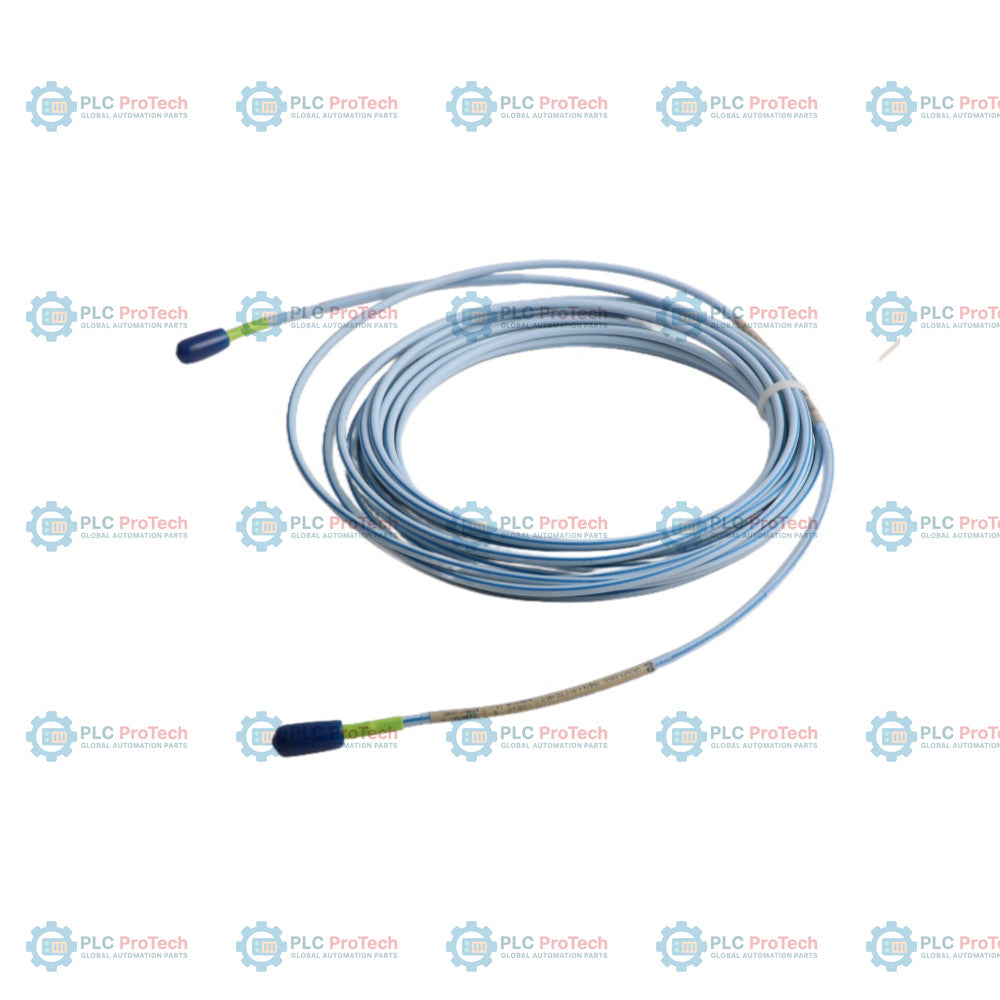

A Opção 080 (comprimento de 8,0 m), a Opção 24 (cabo FluidLoc para alta temperatura) e a Opção 05 (múltiplas aprovações) definem esta configuração específica do cabo de extensão 3300 XL de 25 mm 330854-080-24-05.

Este cabo triaxial é um componente do Sistema de transdutor de proximidade 3300 XL de 25 mm, conectando a sonda de proximidade 330851 ao sensor Proximitor 330850. Ele apresenta uma construção de cabo coaxial FluidLoc com uma capa de perfluoroalcoxietileno (PFA), que impede a migração de umidade e fluidos do processo pelo interior do cabo. Diferentemente da Opção 25 com armadura, esta configuração sem armadura da Opção 24 oferece flexibilidade ideal para o encaminhamento em eletrodutos e bandejas de cabos padrão, mantendo as propriedades elétricas sob temperaturas de operação contínua de até 200 °C. A Opção 05 adiciona certificações globais para áreas classificadas, permitindo a instalação em ambientes certificados.

Características

• Comprimento de 8,0 metros: Configurado especificamente para aplicações que exigem um cabo de 8,0 m (26,2 pés), combinado com uma sonda de 1,0 m para formar um sistema de 9,0 m.
• Cabo FluidLoc para alta temperatura: Projetado com um cabo triaxial de 75 ohms, isolado com PFA, que impede a entrada de umidade e a migração de fluidos do processo.
• Conectores ClickLoc: Equipado com conectores de latão banhado a ouro e cobre-berílio banhado a ouro para garantir uma conexão confiável e resistência à corrosão.
• Desempenho em alta temperatura: Permite operação contínua em temperaturas de -35 °C a +200 °C (-31 °F a +392 °F).
• Múltiplas aprovações: Certificado para ambientes perigosos com várias aprovações internacionais na Opção 05 (incluindo ATEX, IECEx e normas norte-americanas).

Aplicações

Este cabo de extensão é usado nos seguintes cenários de monitoramento de máquinas rotativas industriais:

• Monitoramento da posição de empuxo e do deslocamento axial de turbinas a vapor
• Medições da posição do eixo para alvos grandes
• Aplicações do tipo queda de haste em compressores alternativos
• Sistemas de proteção de máquinas críticas de geração de energia e de petróleo e gás

Informações para pedidos

Especificações técnicas

Conexões e interfaces

Diretrizes de instalação

Garanta o desempenho ideal e a durabilidade do sistema do transdutor seguindo estas práticas de instalação:

• Compatibilidade do comprimento do sistema: Confirme se o comprimento combinado da sonda de proximidade e deste cabo de extensão é igual ao comprimento de sistema necessário do Sensor Proximitor 3300 XL de 25 mm (por exemplo, uma sonda de 1.0 m com este cabo de 8.0 m corresponde a um Proximitor de 9.0 m).
• Proteção dos conectores: Instale sempre os protetores de conectores fornecidos sobre as conexões acopladas para impedir a entrada de sujeira, óleo e umidade. Não use fita de silicone dentro da carcaça da máquina.
• Limites de curvatura do cabo: Mantenha um raio de curvatura mínimo de 25.4 mm (1.0 in) ao longo de todo o trecho para evitar a degradação da blindagem ou danos ao cabo.
• Roteamento do conduíte: Certifique-se de que o cabo não blindado seja roteado por um conduíte de proteção ou por bandejas de cabos para evitar abrasão física ou danos mecânicos em ambientes industriais.
• Limites de torque: Aperte manualmente (com os dedos) os conectores ClickLoc. Se utilizar ferramentas, não exceda o limite máximo de torque de 0.565 N-m (5 in-lb).

Conformidade e certificações

O 330854-080-24-05 é certificado de acordo com o pacote de Aprovações Múltiplas da Opção 05. Ele atende às seguintes normas de segurança e industriais:

• ATEX/IECEx: Segurança intrínseca (Ex ia IIC T4/T5 Ga) e sem faísca/ec (Ex nA/ec IIC T4/T5 Gc) quando instalado de acordo com as instruções do sistema.
• América do Norte (CNRTLUS): Classe I, Zona 0, AEx/Ex ia IIC T4/T5 Ga; Classe I, Divisão 2, Grupos A, B, C, D, para instalações em locais perigosos.
• Marcação CE: Está em conformidade com as normas europeias de compatibilidade eletromagnética (EMC).
