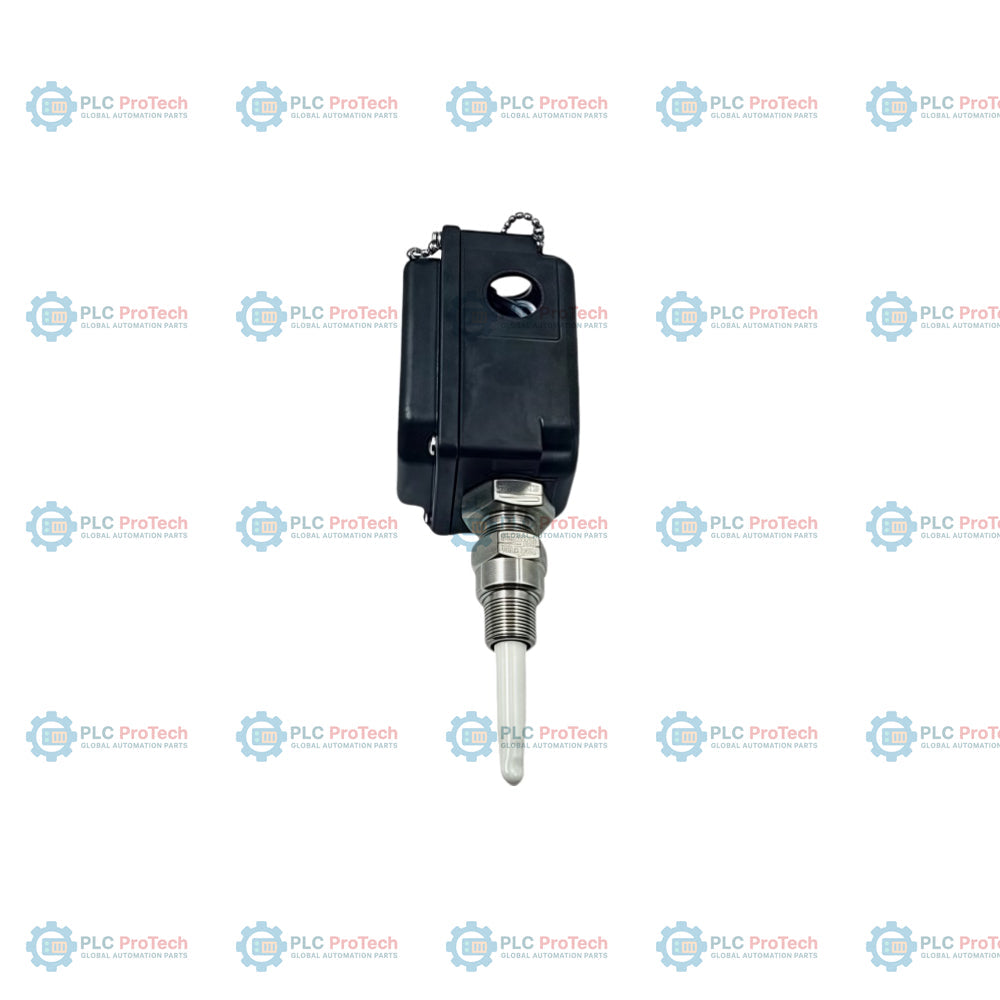

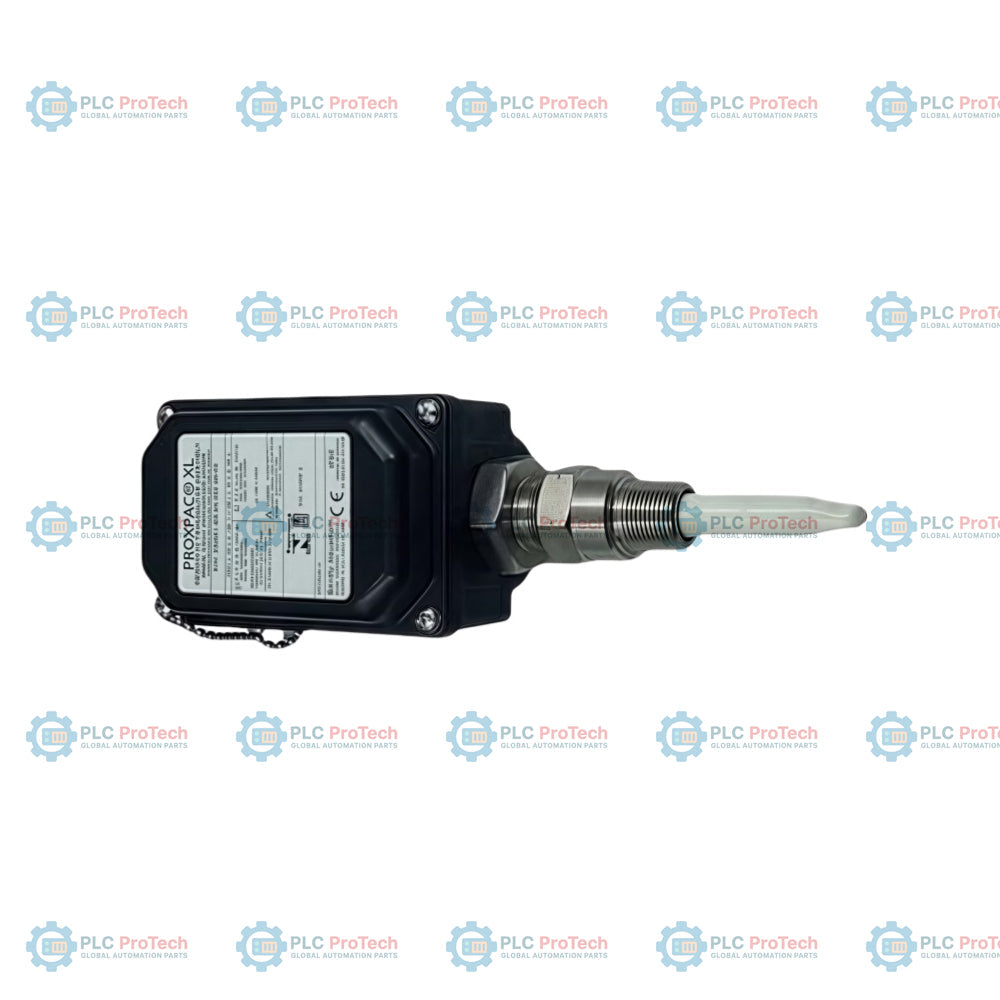

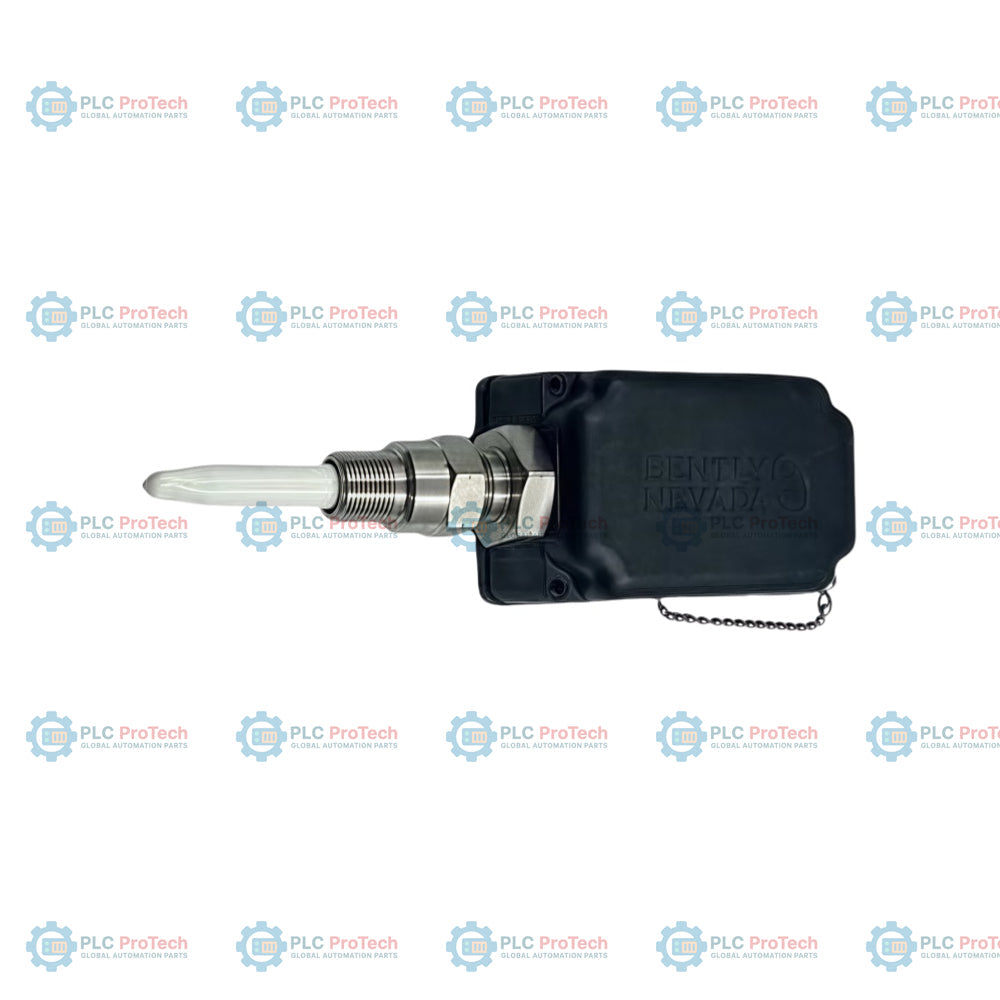

Bently Nevada 330881-16-00-200-06-02 Transdutor de proximidade PROXPAC XL

SKU 330881-16-00-200-06-02

Em estoque

12-month warranty
Free returns within 30 days

Fabricante: Bently Nevada
Nº do Produto: 330881-16-00-200-06-02
País de origem:Estados Unidos
Tipo de Produto: Conjuntos de transdutor de proximidade
Código de barras: 8537101190
Pagamento: T/T, Western Union
Peso: 1400g
Dimensões: 300 mm x 300 mm x 200 mm
Porto de embarque: Xiamen
Garantia: 12 meses

Descrição

Fornecendo medições críticas sem contato do deslocamento do eixo em ambientes severos de máquinas, o Bently Nevada 330881-16-00-200-06-02 integra uma sonda de proximidade especializada e um conjunto eletrônico dentro de um invólucro protetor PROXPAC XL altamente durável e resistente às intempéries. Projetado para contornar as vulnerabilidades físicas dos sensores expostos padrão, este conjunto protege as conexões coaxiais sensíveis contra umidade do processo, fluidos corrosivos e impactos físicos. Ele opera como parte da plataforma de transdutores 3300 XL, fornecendo saídas de tensão contínuas e lineares proporcionais à distância entre a ponta da sonda e o eixo-alvo observado.

Recursos

Invólucro robusto completo: Combina a sonda de proximidade e os elementos do conector em uma caixa de junção ambiental projetada para ambientes agressivos, químicos e úmidos.
Blindagem da conexão coaxial: O roteamento interno impede a entrada de água, óleos e partículas nas junções críticas do sinal.
Saída de alta linearidade: Oferece precisão excepcional para o monitoramento de vibração dinâmica e posição estática.
Ampla compatibilidade: Pode ser conectado aos sistemas de proteção de máquinas Bently Nevada 3500/40M e 3500/42M.

Aplicações

Rolos da seção úmida, seções de prensa e zonas de secagem em fábricas de papel.
Monitoramento da vibração do eixo e detecção da posição axial de geradores hidrelétricos.
Caixas de engrenagens de ventiladores de torres de resfriamento e monitoramento de eixos de transmissão de longo alcance.
Aeradores de tratamento de águas residuais e estações de bombeamento industrial.

Tabela de especificações técnicas

Parâmetro	Valor / Especificação
Fabricante	Bently Nevada (Baker Hughes)
Número do modelo	330881-16-00-200-06-02
Linha de produtos	Conjunto de transdutor de proximidade PROXPAC XL
Faixa de saída	Normalmente de -2 a -18 Vcc, dependendo da folga de calibração
Opção de rosca de montagem	Opções padrão de conexão NPT para instalação de conduíte rígido
Limite de temperatura de operação	-35 a 85 graus Celsius (limite do invólucro padrão)
País de origem	Estados Unidos
Peso de envio (calculado)	2,80 kg / 6,17 lb
Dimensões da embalagem (calculadas)	300 mm x 300 mm x 200 mm

Conexões e interfaces

Terminal / Porta	Atribuição do sinal	Descrição
Terminal A / VT	Alimentação de -24 Vcc	Alimentação de entrada negativa de alta estabilidade proveniente da placa de monitoramento
Terminal B / COM	Comum do sinal	Linha de retorno de referência para o rack de monitoramento
Terminal C / OUT	Saída do sinal do proximitor	Tensão de saída analógica correspondente ao gap dinâmico

Informações empíricas de engenharia

Modelos alternativos e compatibilidade

Ao substituir modelos PROXPAC mais antigos da série 330800, verifique se as entradas de conduíte de campo existentes correspondem ao layout das roscas de montagem do 330881-16-00-200-06-02. Este modelo utiliza componentes internos modernos 3300 XL Proximitor, exigindo a configuração adequada dos módulos de entrada da série 3500 para corresponder ao fator de escala de 8 V/mm (ou 200 mV/mil).

Armadilhas da aplicação e observações de engenharia

O acúmulo de umidade é uma causa comum de falhas em ambientes sujeitos a lavagem. Se montar o PROXPAC horizontal ou verticalmente, certifique-se de que a conexão do conduíte inclua um loop físico de gotejamento e uma vedação de drenagem no ponto mais baixo para evitar que a água se acumule dentro do invólucro durante longos ciclos de operação. É necessária estabilização térmica antes de realizar as medições finais do gap; não faça a calibração imediatamente após iniciar os testes de ciclos térmicos nas caixas de engrenagens adjacentes.

Dicas de comissionamento e fiação

Para proteger contra interferência eletromagnética (EMI) de inversores de frequência variável (VFDs) de alta potência que operam em máquinas adjacentes, certifique-se de que a blindagem externa seja terminada corretamente apenas no terra comum do rack do monitor. Aterrar a blindagem tanto no invólucro PROXPAC quanto no rack introduzirá loops de terra, corrompendo as formas de onda de vibração com harmônicas da rede de 50/60 Hz.

Diretrizes de instalação

AVISO CRÍTICO: Desenergize todas as linhas de alimentação associadas ao rack do monitor antes de acessar os blocos de terminais internos ou fazer conexões elétricas de campo dentro do invólucro PROXPAC. Altas cargas estáticas em máquinas adjacentes podem causar choque elétrico ou danos ao hardware. Verifique se a área de instalação foi declarada como não perigosa antes de abrir invólucros padrão.

1

Fixe a base de instalação mecânica à estrutura da máquina, garantindo uma folga alinhada com a área-alvo do eixo.

2

Realize a calibração do gap medindo a tensão de saída nos terminais B e C com um multímetro digital até atingir o valor desejado do gap a frio.

3

Aperte todos os conectores coaxiais internos com uma chave apropriada para conectores, a fim de evitar mau contato em condições de alta vibração.

4

Certifique-se de que a junta da tampa do invólucro esteja totalmente encaixada e aperte firmemente os parafusos da tampa para preservar a vedação ambiental.

FAQ

Qual é a função principal do invólucro protetor PROXPAC XL?

Ele abriga os componentes da sonda e do sensor dentro de uma caixa de junção reforçada, protegendo as delicadas conexões coaxiais contra água, óleos, poeira e danos mecânicos comuns em fábricas de papel com extremidades úmidas agressivas ou em aplicações hidráulicas.

Como devo aterrar as blindagens dos cabos no conjunto do transdutor 330881?

Aterre a blindagem exclusivamente na extremidade do rack de monitoramento. O aterramento da blindagem dentro do invólucro de campo PROXPAC pode introduzir interferência de loop de terra, que distorce as leituras de vibração de alta frequência.

O que acontece se houver acúmulo de condensação dentro do invólucro?

A condensação pode criar uma ponte entre conexões coaxiais de alta impedância, causando deriva do sinal ou saída errática do sensor. Certifique-se sempre de que as entradas dos conduítes estejam voltadas para baixo ou use os drenos padrão do invólucro local para evitar o acúmulo de condensação.
