Descrição

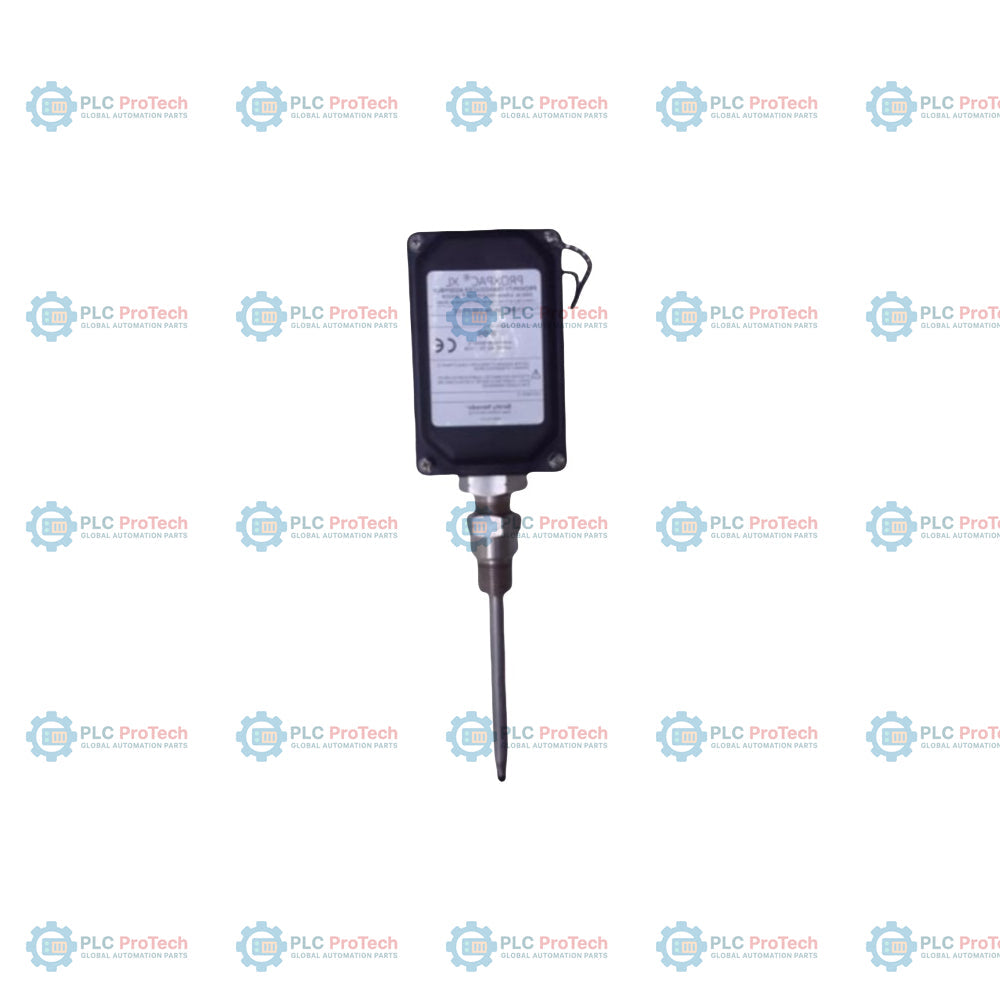

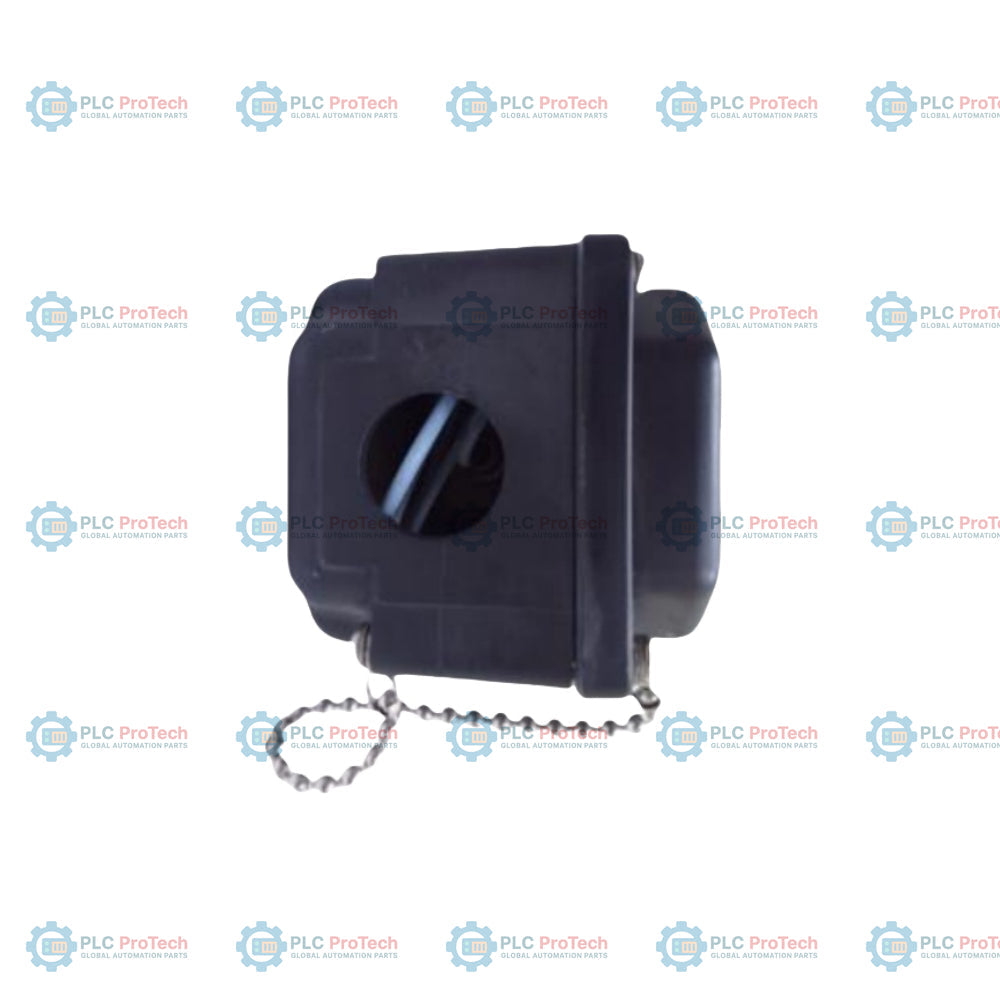

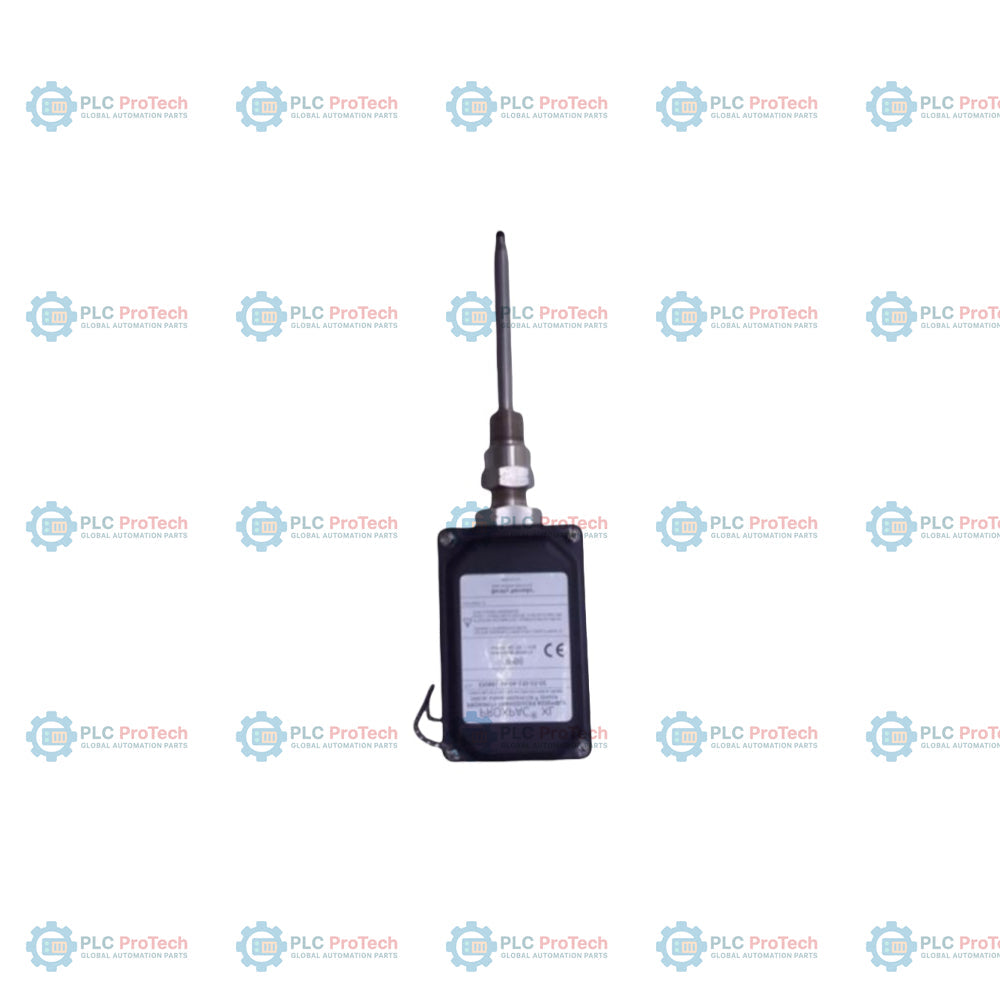

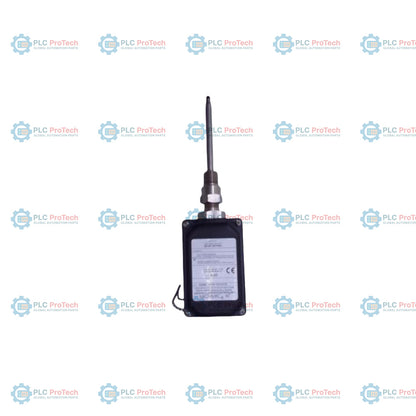

A Opção 28 (sonda de 8 mm 3300 XL com múltiplas aprovações) e a Opção 125 (comprimento de penetração da sonda de 125 mm) especificam este conjunto métrico PROXPAC XL - 330881-28-00-125-07-02. Essa configuração combina uma sonda de proximidade 3300 XL de 8 mm e um sensor Proximitor integrado dentro de um único invólucro de sulfeto de polifenileno (PPS) reforçado com fibra de vidro. Esse design integrado elimina a necessidade de um cabo de extensão externo entre a sonda e o Proximitor, encaminhando as conexões da fiação de campo diretamente do monitor aos terminais do invólucro.

Ao contrário das configurações padrão que utilizam medidas imperiais ou sensores sem aprovação, 330881-28-00-125-07-02 emprega uma rosca de montagem métrica 3/4-14 NPT (Opção 02) e é fornecido com um kit de conexões para conduíte contendo uma conexão PG21 x M20 e dois tampões cegos (Opção 07). Não inclui um adaptador espaçador (Opção 00). O conjunto oferece recursos de ajuste físico externo da sonda e está em conformidade com várias certificações globais para áreas classificadas, sendo adequado para instalação direta em ambientes industriais exigentes.

Características

• A Opção 28 integra uma sonda de proximidade 3300 XL de 8 mm com múltiplas aprovações para áreas classificadas, eliminando o gabinete Proximitor separado.
• A Opção 00 configura o conjunto sem um adaptador espaçador externo, simplificando a montagem direta na carcaça da máquina.
• A Opção 125 fornece um comprimento de penetração da sonda de 125 mm dentro da luva protetora de aço inoxidável.
• A Opção 07 fornece um kit de conexões para conduíte contendo uma conexão PG21 x M20 e dois tampões cegos para proteção da entrada de cabos.
• A Opção 02 especifica uma rosca de montagem 3/4-14 NPT para fixar o conjunto da luva externa.
• O material termoplástico do invólucro, de sulfeto de polifenileno (PPS), é reforçado com fibra de vidro e incorpora fibras condutivas para dissipar cargas eletrostáticas.
• As classificações ambientais IP66 e Tipo 4X protegem os componentes internos contra água direcionada por mangueira e atmosferas corrosivas.
• A régua de terminais para fiação de campo direta dentro da tampa do invólucro simplifica a instalação do loop, sem conexões intermediárias de cabos de extensão.

Aplicações

• Medições de vibração do eixo e posição axial em turbinas a vapor, turbinas a gás e grandes compressores centrífugos.
• Proteção de máquinas rotativas em que as restrições de espaço ou a exposição ambiental severa impedem o uso de gabinetes Proximitor separados.
• Layouts de monitoramento industrial direto que exigem cabeamento de campo simplificado, sem caixas de junção intermediárias ou cabos de extensão.

Informações para pedido

Especificações técnicas

Diretrizes de instalação

• Prevenção de ressonância: Se o comprimento combinado do adaptador espaçador (B) e da penetração (C) exceder 305 mm (12,0 in), certifique-se de instalar um suporte adicional da luva próximo à ponta da sonda para evitar efeitos de ressonância.
• Vedação adequada: Use vedantes de rosca apropriados nas roscas do eletroduto e verifique se o O-ring da luva de neoprene está totalmente assentado para impedir a entrada de umidade no invólucro eletrônico.
• Configurações do vão: Ajuste a profundidade física da sonda durante a instalação para posicionar o centro da faixa linear em 1,27 mm (50 mils) ou na saída do terminal de -9 Vdc.
• Limites de torque: Respeite os valores de aperto recomendados de 29,5 N-m (260 in-lb) para a porca de retenção e 39,3 N-m (350 in-lb) para a contraporca da luva da sonda, a fim de evitar deformação mecânica.

Conformidade e certificações

• Conformidade europeia: Em conformidade com a marcação CE.
• América do Norte (CSA/NRTL/C): Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Grupos A, B, C, D; Classe II, Grupos E, F, G; Classe III.
• Certificações ATEX / IECEx: II 1 G Ex ia IIC T4/T5 Ga; II 3 G Ex nA IIC T4/T5 Gc; Ex ec IIC T4/T5 Gc; II 1 D Ex ia IIIC T90C/T105C Dc.
• Resistência ambiental: Invólucro certificado para ambientes Tipo 4X e IP66.
