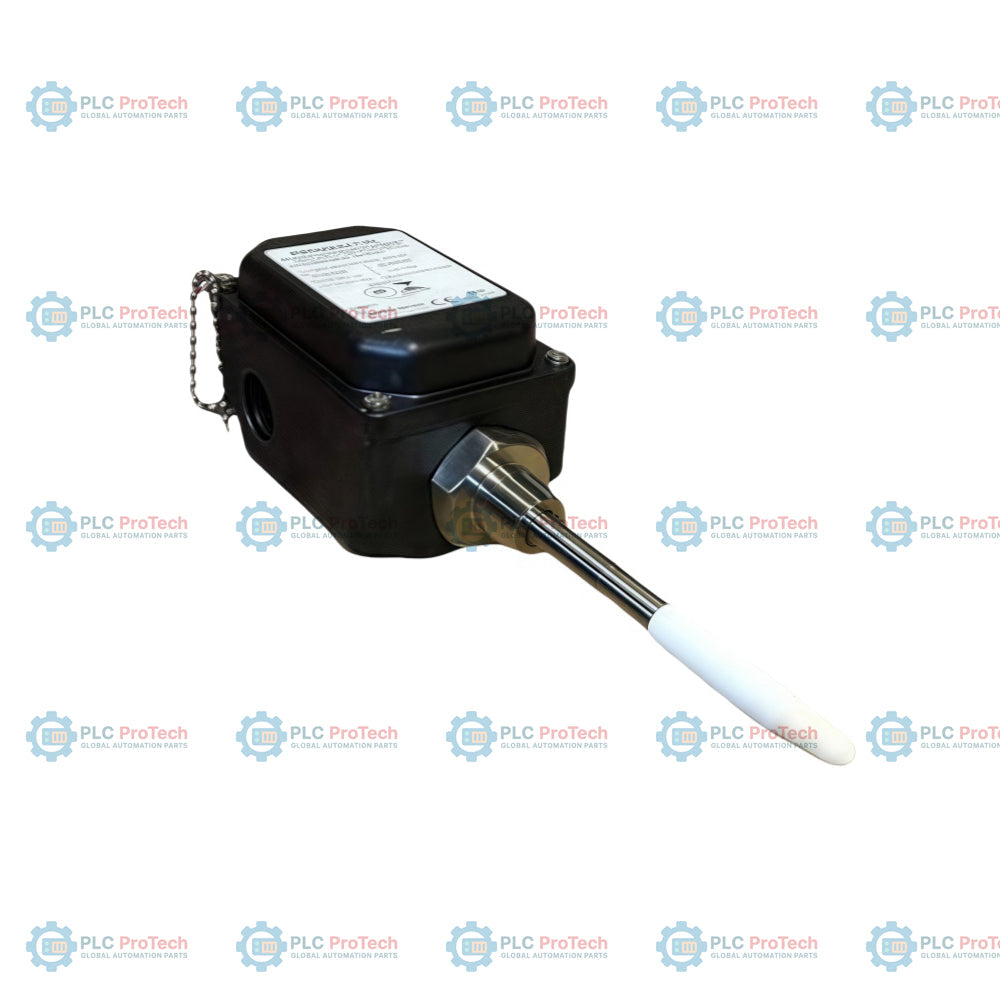

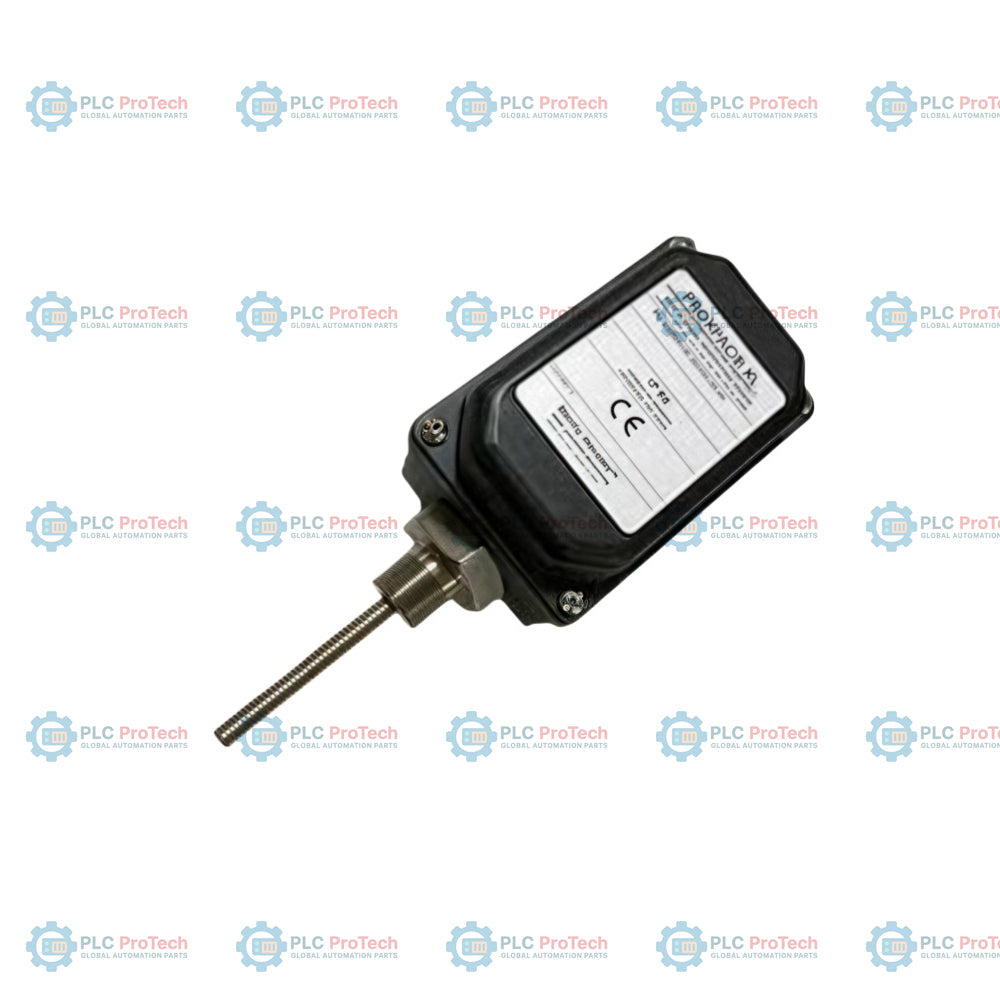

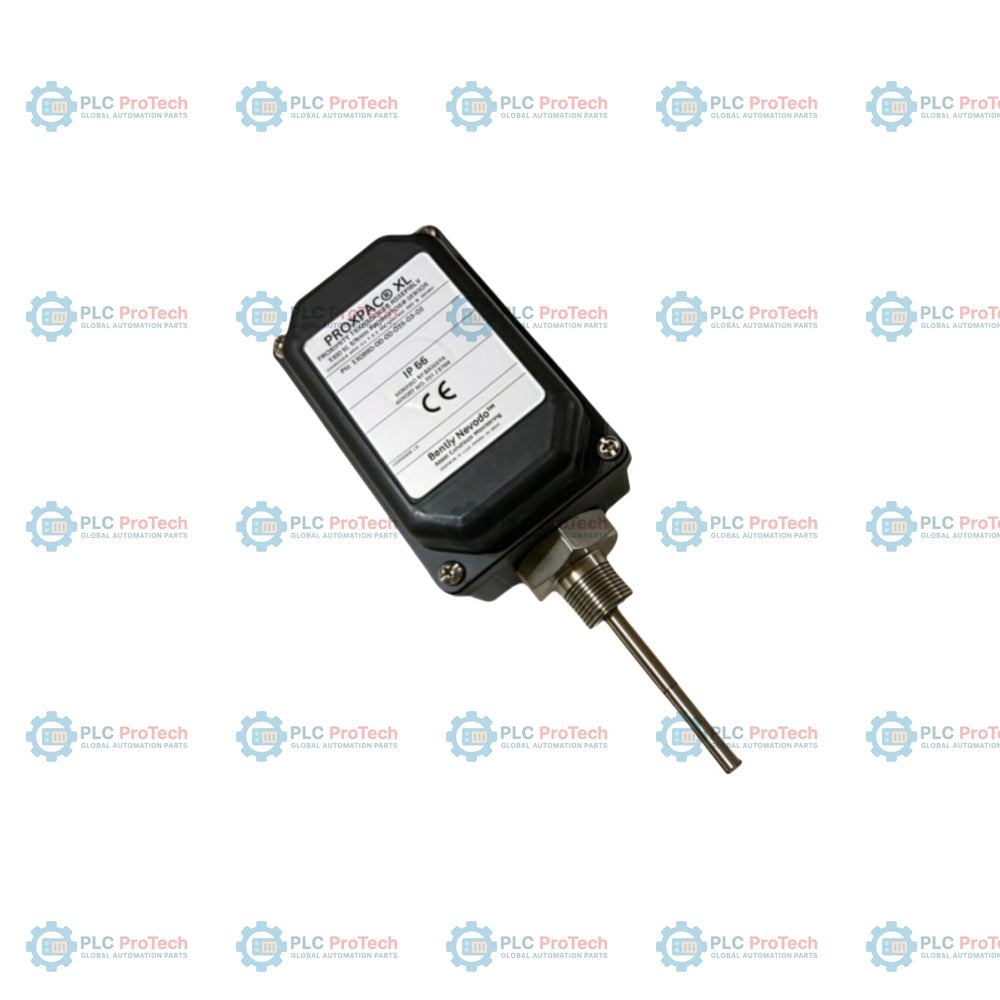

Bently Nevada 330881-28-06-155-00-02 PROXPAC XL Transdutor de proximidade

Descrição

A opção 28 (sonda 3300 XL de 8 mm com múltiplas aprovações), a opção 06 (afastamento de 60 mm) e a opção 155 (penetração de 155 mm) especificam esta configuração métrica de transdutor integrado PROXPAC XL — 330881-28-06-155-00-02.

Este projeto integrado abriga uma sonda de proximidade 3300 XL de 8 mm e seu sensor Proximitor 3300 XL correspondente diretamente na mesma tampa moldada do invólucro de sulfeto de polifenileno (PPS). Ao combinar esses elementos, o conjunto elimina a necessidade de um cabo de extensão entre a sonda e o sensor Proximitor, bem como de um invólucro separado para o Proximitor remoto, simplificando a instalação em campo e reduzindo a complexidade da fiação. O invólucro é moldado em termoplástico com fibras de vidro e condutoras para reforçar o conjunto externo e dissipar cargas eletrostáticas em ambientes industriais.

Características

• A opção 28 integra a sonda 3300 XL de 8 mm com múltiplas aprovações para áreas classificadas no conjunto.
• O adaptador de afastamento da opção 06 fornece uma dimensão de afastamento de 60 mm para ajustes externos do transdutor.
• A opção 155 de comprimento de penetração da sonda fornece uma luva métrica de 155 mm para fazer a ligação entre a carcaça da máquina e o eixo-alvo.
• A opção de conexões 00 fornece dois tampões cegos e duas arruelas, sem conexões externas para conduítes.
• A rosca de montagem da opção 02 especifica uma conexão NPT de 3/4-14 para o conjunto da luva.
• A tampa do invólucro termoplástico de sulfeto de polifenileno (PPS) protege contra ambientes atmosféricos severos.
• Classificado para ambientes IP66 e Tipo 4X, evitando a entrada de umidade e água quando devidamente vedado.

Aplicações

Este conjunto integrado de transdutor de proximidade é usado para medir vibração do eixo e posição axial em máquinas rotativas onde o espaço ou o roteamento impedem a instalação remota do Proximitor. Os setores típicos incluem petróleo e gás, geração de energia e petroquímica. Ele é instalado em máquinas como:

• Turbinas a vapor e a gás
• Compressores centrífugos e axiais
• Redutores industriais
• Geradores e grandes bombas elétricas

Informações para pedido

Especificações técnicas

Conexões e interfaces

Diretrizes de instalação

• Certifique-se de que o diâmetro do eixo-alvo seja de no mínimo 76.2 mm (3.0 in) para manter a calibração de escala padrão.
• Ajuste a folga física usando a luva roscada até que a saída nominal corresponda a uma folga física de 1.27 mm (50 mils).
• Use a fiação de campo recomendada, composta por cabo triaxial blindado de 3 condutores ou cabo de par trançado, com seção de 0.2 a 1.5 mm2 (16 a 24 AWG).
• Certifique-se de que a porca de retenção da luva esteja apertada a 29.5 N-m e que a contraporca da luva da sonda esteja apertada a 39.3 N-m para manter a vedação.
• Vede os caminhos dos eletrodutos para impedir que a umidade percorra o eletroduto e se acumule na tampa plástica da carcaça.

Conformidade e certificações

• Em conformidade com a marcação CE
• Classificação de proteção contra entrada IP66 certificada pela BASEEFA para o conjunto da carcaça
• Aprovações para áreas classificadas: Classe I, Zona 0, Ex ia IIC T4/T5 Ga, segurança intrínseca quando cabeado com barreiras
• Aprovações para áreas classificadas: Classe I, Zona 2, Ex nA/Ex ec IIC T4/T5 Gc, sem faíscas/segurança aumentada para áreas da Divisão 2
