Bently Nevada 330881-BR-05-060-00-02 Transdutor de proximidade PROXPAC XL

Descrição

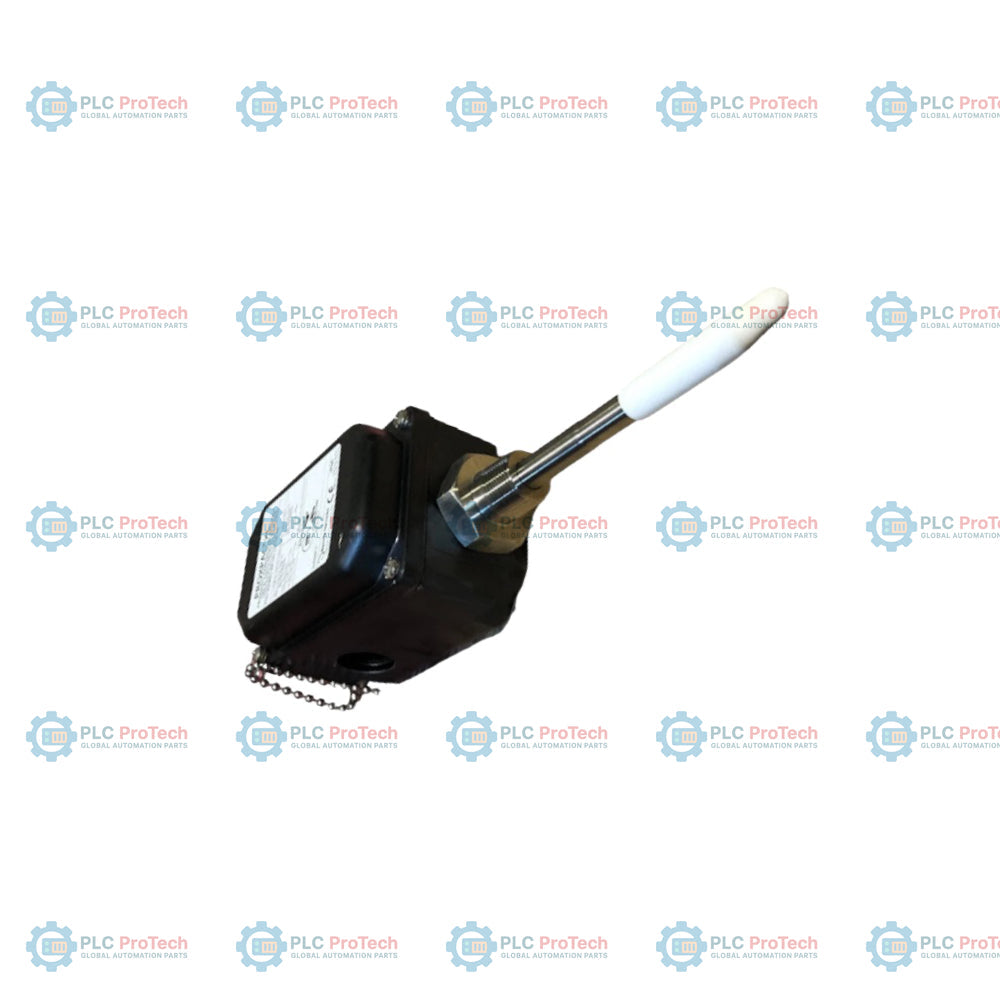

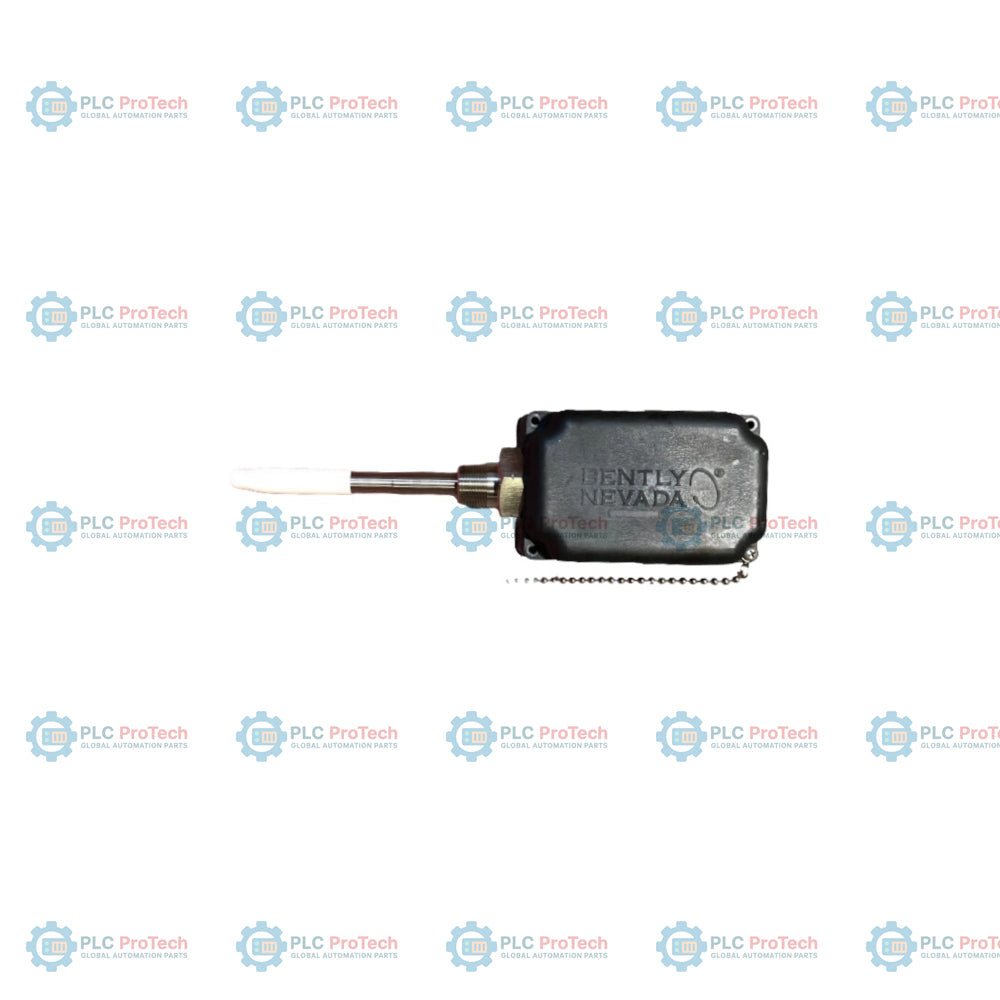

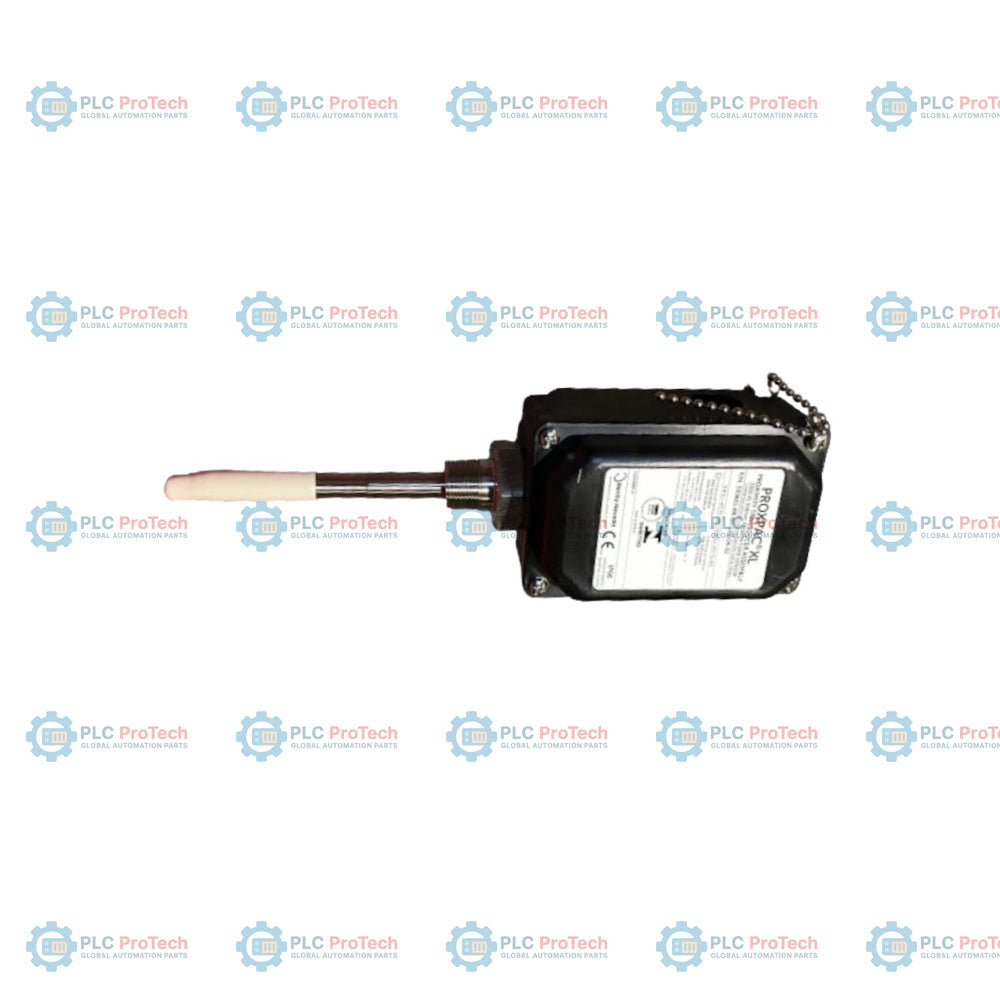

A opção BR (sonda XL de 8 mm 3300 com aprovações brasileiras do INMETRO) e a opção 05 (adaptador espaçador de 50 mm) especificam esta configuração métrica PROXPAC XL — 330881-BR-05-060-00-02. Este conjunto integrado de transdutor de proximidade combina uma sonda de proximidade XL de 8 mm 3300 e um sensor Proximitor XL 3300 em uma única unidade independente. Ao eliminar o cabo de extensão entre a sonda e o Proximitor, este projeto simplifica a fiação de campo e reduz a complexidade da instalação.

Esta configuração métrica está equipada com um comprimento de penetração da sonda de 60 mm (opção 060), utiliza uma rosca de montagem 3/4-14 NPT (opção 02) e não inclui conexões de eletroduto (opção 00, fornecida com dois tampões e duas arruelas). A caixa é moldada em termoplástico de sulfeto de polifenileno (PPS) reforçado com fibra de vidro e resistente a UV, com fibras condutoras, oferecendo grau de proteção de até IP66 e Tipo 4X para ambientes industriais severos.

Características

• Conjunto de sensores integrado: Integra uma sonda de proximidade XL de 8 mm 3300 de 1 metro e um sensor Proximitor XL 3300 na mesma caixa robusta, eliminando a necessidade de um cabo de extensão externo.
• Aprovações do INMETRO (opção BR): Fornece uma sonda XL de 8 mm 3300 em conformidade com as normas brasileiras do INMETRO para áreas classificadas em atmosferas explosivas.
• Adaptador espaçador de 50 mm (opção 05): Inclui um adaptador espaçador de 50 mm (dimensão B) para ajustar a altura da caixa e liberar obstruções da máquina.
• Penetração de 60 mm (opção 060): Configurada com uma luva de penetração de sonda métrica com comprimento de 60 mm (dimensão C), para posicionar com precisão a ponta da sonda em relação ao eixo-alvo.
• Montagem NPT (opção 02): Utiliza uma opção de rosca de montagem 3/4-14 NPT, padrão para instalações com espaçador.
• Configuração das conexões (opção 00): Fornecida sem conexões de eletroduto, contendo dois tampões e duas arruelas para inserção direta dos fios de campo.
• Caixa para ambientes severos: Fabricada em termoplástico de sulfeto de polifenileno (PPS) de alta resistência, para resistir a ataques químicos, umidade e impactos.

Aplicações

• Medições de vibração radial do eixo e posição axial em máquinas rotativas de alta velocidade.
• Monitoramento em ambientes petroquímicos, de petróleo e gás e de geração de energia classificados como áreas perigosas, que exigem certificação do INMETRO.
• Locais com condições ambientais severas, onde separar as caixas Proximitor e usar cabos de extensão delicados é impraticável.

Informações para pedido

Especificações técnicas

Conexões e interfaces

Diretrizes de instalação

• Garanta o alinhamento correto da ponta da sonda 3300 XL 8 mm com a superfície-alvo do eixo (diâmetro mínimo do alvo de 15,2 mm).
• Defina a folga nominal em 1,27 mm (50 mils), correspondente ao ponto médio da faixa linear.
• Aplique os valores de torque padrão: 29,5 N-m (260 lb-pol.) para a porca de retenção e 39,3 N-m (350 lb-pol.) para a contraporca da luva da sonda.
• Evite passar a fiação de campo próxima a linhas de alta tensão ou fontes de campos eletromagnéticos intensos. O comprimento máximo da fiação de campo não deve exceder 305 metros (1000 pés).
• Evite a entrada de umidade na carcaça de PPS vedando as entradas dos eletrodutos e mantendo os tampões firmemente apertados.

Conformidade e certificações

• Marcação CE: Em conformidade com as diretivas europeias de marcação CE.
• Aprovações para áreas classificadas: INMETRO (Brasil) Segurança intrínseca (Ex ia IIC T4/T5 Ga) e Não incendiário/Segurança aumentada (Ex nA/Ex ec IIC T4/T5 Gc) por meio da Opção BR.
• Proteção mecânica: carcaça com classificação IP66 e Tipo 4X.
