Descrição

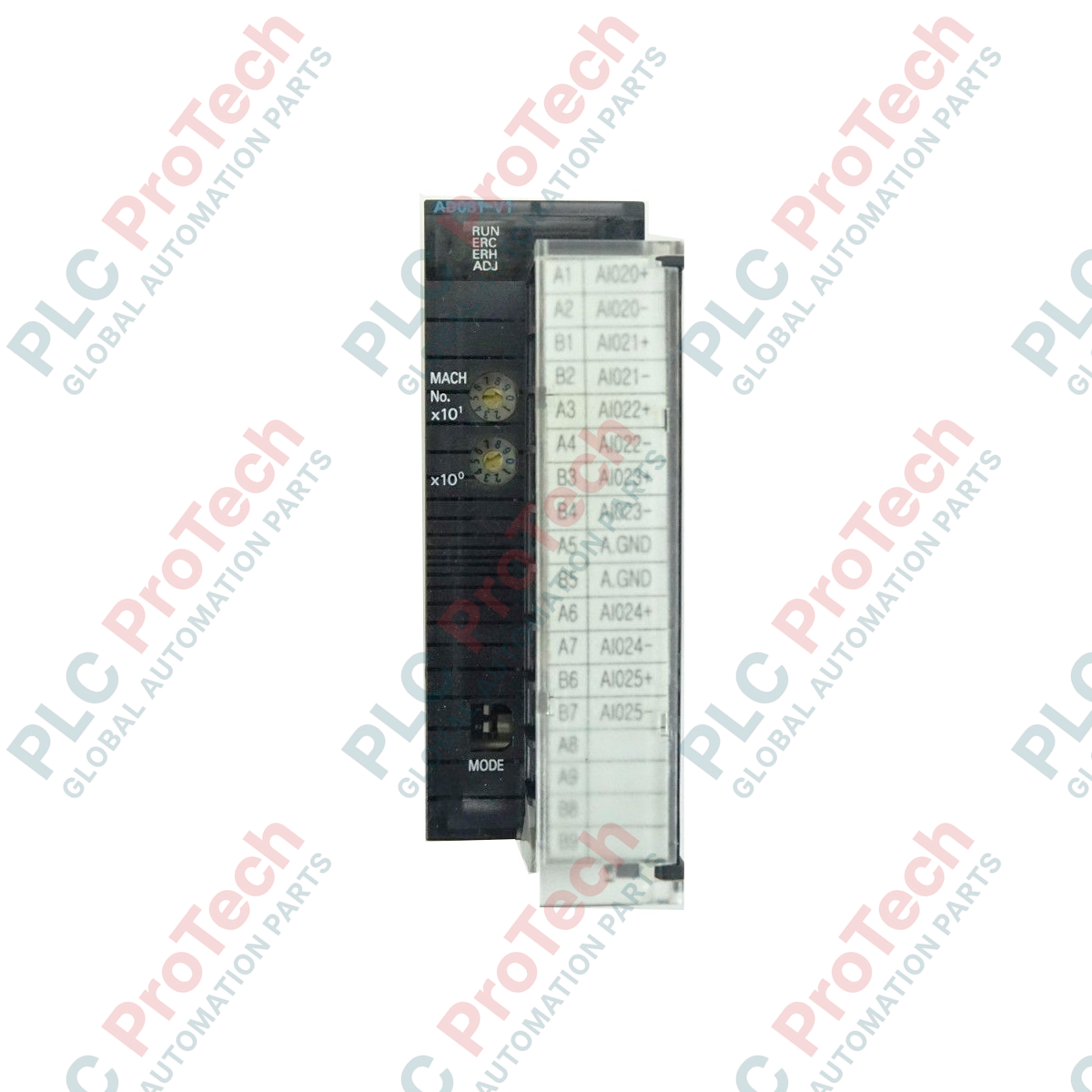

Projetado para a automação precisa de processos nas arquiteturas de sistema Omron Sysmac CJ1 e CJ2, o CJ1W-AD081-V1 funciona como um módulo de entrada analógica de alta densidade, processando até 8 sinais industriais independentes. Esta unidade permite selecionar a faixa de forma configurável para cada canal de entrada, facilitando a integração contínua de sinais padrão de tensão e corrente provenientes de transmissores de campo diretamente na memória do CLP.

Este módulo conta com um núcleo avançado de conversão analógico-digital, cuja velocidade e resolução podem ser ajustadas de acordo com os requisitos da aplicação. Para operações padrão, uma resolução de 1/4.000 opera com um período de conversão de 1 ms por ponto. Para processos altamente dinâmicos, os usuários podem selecionar o modo de alta resolução de 1/8.000, com um período de conversão ultrarrápido de 250 microssegundos por ponto. Esses parâmetros são vinculados a perfis de configuração para garantir a estabilidade da conversão e a confiabilidade do hardware.

Recursos

• 8 canais de entrada analógica de alta densidade, com configuração individual da faixa de sinal.
• Compatível com várias entradas de sinais industriais padrão, incluindo 1 a 5 V, 0 a 5 V, 0 a 10 V, -10 a 10 V e 4 a 20 mA.
• Configurações de resolução analógica de 1/4.000 ou 1/8.000, dependendo das necessidades de velocidade de processamento.
• Períodos de conversão selecionáveis de 1 ms/ponto ou 250 microssegundos/ponto.
• A interface com bloco de terminais removível facilita a pré-cabeação e minimiza o tempo de inatividade do sistema durante a manutenção.
• Aloca um único número de unidade na configuração do rack da CPU do CLP, para uso eficiente da memória.

Aplicações

• Monitoramento de processos (integração de transmissores de temperatura, pressão, vazão e nível).
• Estações de controle de tratamento de efluentes industriais e água limpa.
• Automação de máquinas-ferramenta com múltiplos eixos e equipamentos gerais de fabricação.
• Sistemas de HVAC, câmaras ambientais e automação predial.

Especificações técnicas

Diretrizes de instalação

• Monte o módulo firmemente no backplane da série CJ, certificando-se de que os controles deslizantes de intertravamento superior e inferior estejam completamente travados.
• Sempre desconecte a fonte de alimentação do CLP antes de inserir, remover ou conectar os fios do módulo.
• Encaminhe os fios de sinal analógico separadamente dos cabos de CA de alta tensão e das linhas de acionamento de motores, para evitar o acoplamento de ruído eletromagnético.
• Utilize cabos de par trançado blindados para todos os sinais dos sensores de campo, conectando a blindagem somente ao terminal de aterramento do sistema no lado do CLP.
• Certifique-se de que o bloco de terminais removível esteja encaixado de forma nivelada e que os parafusos de retenção estejam apertados antes de colocar a unidade em operação.
