Descrição

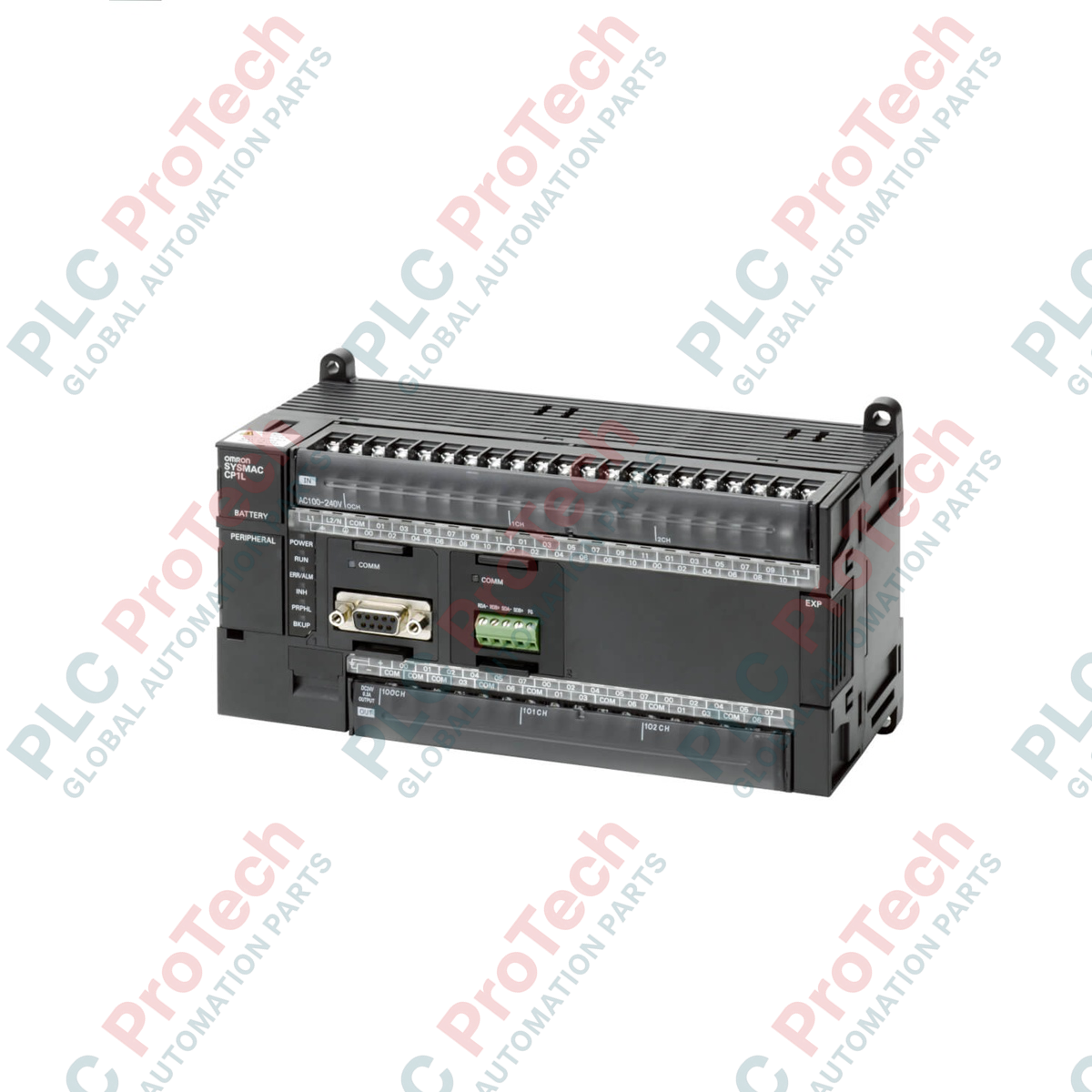

O Omron CP1L-M60DR-D é um controlador lógico programável de alta densidade da família Sysmac CP1L, otimizado para sequenciamento complexo de máquinas. Projetado com 60 pontos de E/S discretos integrados, este controlador alimentado em CC oferece execução rápida de tarefas e opções confiáveis de expansão de comunicação. O controlador fornece entradas de pulso de alta velocidade para monitoramento de posição em vários eixos, enquanto suas robustas saídas de relé permitem a comutação direta de cargas. A porta periférica USB integrada simplifica o comissionamento, tornando esta unidade um processador central confiável para arquiteturas modernas de controle distribuído.
Principais recursos
-
E/S discretas de alta densidade: configuração pronta para uso com 36 entradas CC e 24 saídas de relé robustas.
-
Rastreamento avançado de movimento: conta com 4 entradas de contador de encoder de alta velocidade, operando a até 100 kHz para rastreamento preciso de posição.
-
Expansão modular de hardware: suporta até 3 unidades de expansão da série CP, ampliando a capacidade do sistema para até 180 pontos de E/S locais.
-
Arquitetura de memória generosa: oferece capacidade de programa de 10K passos, combinada com um bloco de memória de dados (DM) de 32K palavras.
-
Compatibilidade universal: programado com o software CX-Programmer, padrão do setor, com suporte a texto estruturado e lógica ladder.
Aplicações
- Sincronização de máquinas de embalagem e rotulagem de alta velocidade.
- Sistemas distribuídos de movimentação de materiais e linhas de transporte inteligentes.
- Posicionamento e indexação de máquinas-ferramenta multieixos.
- Estações de bombeamento municipais e sistemas especializados de tratamento de águas residuais.
Especificações técnicas
| Parâmetro |
Valores das especificações |
| Fabricante |
Omron |
| Código do modelo |
CP1L-M60DR-D |
| Faixa de tensão de alimentação |
20,4 a 26,4 VDC |
| Consumo de energia |
20 W no máximo |
| Entradas integradas |
36 entradas (24 VDC, corrente de entrada típica de 4,1 mA) |
| Saídas integradas |
24 saídas (contatos de relé, máximo de 2 A por ponto) |
| Capacidade do programa |
10K passos |
| Capacidade de memória de dados |
32K palavras (área DM) |
| Contadores de alta velocidade |
4 eixos (monofásico 100 kHz, fases diferenciais 50 kHz) |
| Temperatura de operação |
0 a 55 °C |
| Peso de envio (calculado) |
1,1 kg |
| Dimensões da embalagem (calculadas) |
160 mm x 125 mm x 95 mm |
Conexões e interfaces
| Bloco de terminais / portas |
Atribuição elétrica e de interfaces |
| L+, L-, GR |
Terminais de conexão da fonte de alimentação de 24 VDC com ponto de aterramento |
| Terminais CIO 0 / CIO 1 |
Entradas discretas de 24 VDC, incluindo canais de contador de alta velocidade (0,00 a 0,03) |
| Terminais CIO 100 / CIO 101 |
Grupos de contatos de saída de relé (divididos em agrupamentos comuns de 1 ponto e 4 pontos) |
| Porta USB |
Porta USB 2.0 tipo B para comissionamento, programação e diagnósticos locais |
Informações práticas de engenharia
Modelos alternativos e compatibilidade
O CP1L-M60DR-D opera exclusivamente com alimentação CC (24 VCC). Se a arquitetura do seu sistema utilizar linhas de alimentação elétrica padrão, opte pela unidade equivalente alimentada por CA, a CP1L-M60DR-A. A atualização de instalações CPM1A ou CPM2A para esta plataforma exige uma avaliação cuidadosa do posicionamento dos bornes, mas as estruturas ladder funcionais existentes podem ser importadas para o CX-Programmer usando ferramentas de conversão automatizadas.
Armadilhas de aplicação e observações de engenharia
Como esta CPU integra saídas de relé mecânico, a comutação em alta frequência reduzirá significativamente a vida útil dos contatos. Para aplicações que exigem modulação por largura de pulso (PWM) de alta frequência ou ciclos de trabalho rápidos, utilize modelos com saída a transistor, como o CP1L-M60DT-D. Sempre use um diodo de supressão em paralelo com cargas CC indutivas externas para reduzir os danos aos contatos causados pela tensão de retorno indutiva.
Dicas de comissionamento e fiação
Os terminais de entrada do encoder de alta velocidade são altamente suscetíveis a interferências eletromagnéticas. Passe os cabos físicos de sinal do encoder longe de linhas CA de alta potência e dos cabos de saída de inversores de frequência (VFD). Aterre a blindagem do cabo exclusivamente no terminal de aterramento (GR) do lado do controlador para evitar loops de terra que prejudicam as leituras da contagem de pulsos.
Diretrizes de instalação
AVISO DE SEGURANÇA CRÍTICO
Sempre isole o sistema de alimentação auxiliar antes de fazer a fiação dos circuitos de entrada ou saída. Certifique-se de verificar a polaridade da fonte de alimentação de 24 VCC nos terminais L+ e L- antes do comissionamento. Conexões com tensão invertida causarão danos graves aos circuitos lógicos internos.
1
Monte o controlador em um trilho DIN simétrico padrão de 35 mm. Certifique-se de que haja pelo menos 50 mm de espaço vertical livre acima e abaixo da carcaça para facilitar uma convecção térmica adequada.
2
Conecte os cabos de alimentação de controle de 24 VCC aos terminais L+ e L- usando terminais tubulares prensados. Aperte os parafusos dos terminais com um torque máximo de 0,5 Nm.
3
Conecte o terminal de aterramento funcional (GR) diretamente a uma haste de aterramento de cobre de baixa resistência dentro do seu painel de controle para estabilizar os potenciais de referência.
