Descrição

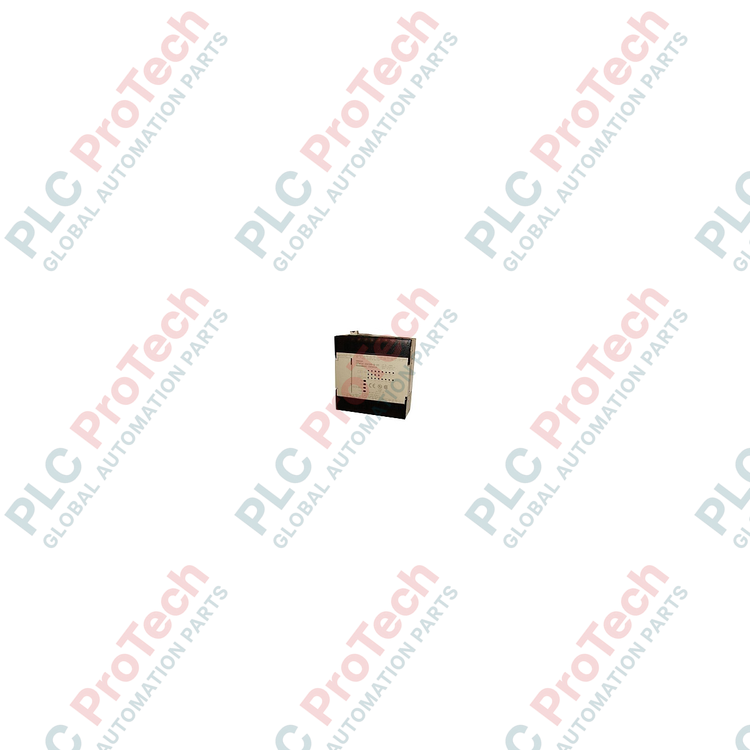

Para coordenar a lógica discreta em nível de máquina em arquiteturas de controle industrial localizadas, o Omron CPM1A-20CDT-A-V1 funciona como uma unidade básica de micro-CLP integrada. Esse controlador reúne o processamento da CPU, a conversão de energia e as interfaces de E/S digitais em um único invólucro compacto. Projetado para máquinas autônomas, controle básico de transportadores e automação de utilidades, ele executa operações com uma fonte de alimentação CA integrada e lógica de comutação de alta velocidade por transistores, eliminando a necessidade de espaço de sistemas de rack modulares.
Recursos
-
E/S integrada de alta densidade: Oferece 12 entradas digitais e 8 saídas de transistor (tipo coletor aberto) em bornes fixos.
-
Gerenciamento robusto de energia: Opera diretamente em linhas CA de rede elétrica de ampla faixa (85 a 264 VCA), com filtragem integrada contra surtos.
-
Processamento de alta velocidade: Compatível com velocidades básicas de execução de instruções a partir de 0,72 microssegundo.
-
Capacidades de processamento de pulsos: Conta com um canal de entrada integrado para encoder de alta velocidade de 5 kHz e um canal de saída de pulsos de 2 kHz para controles de mic posicionamento.
-
Ajuste analógico: Inclui dois seletores analógicos integrados na parte frontal para ajuste manual dos valores de temporizadores e contadores sem software de programação.
Aplicações
-
Máquinas de embalagem: Controle preciso de barras de selagem, aplicadores de etiquetas e transportadores indexadores.
-
Pequenas estações de bombeamento: Monitoramento de nível, controle alternado e sinalização localizada de alarmes.
-
Manuseio de materiais: Triagem, acionamento pneumático localizado e sincronização básica de acionamentos de motores.
-
Unidades de controle HVAC: Ciclagem automatizada de ventiladores, modulação de dampers e integração de sensores de temperatura.
Especificações técnicas
| Parâmetro de especificação |
Valor técnico |
| Fabricante |
Omron Industrial Automation |
| Código do modelo |
CPM1A-20CDT-A-V1 |
| Série do produto |
Série de microcontroladores CPM1A |
| Tensão de alimentação |
85 a 264 VCA, 50/60 Hz |
| Consumo de energia |
Máximo de 60 VA |
| Pontos de entrada integrados |
12 pontos (24 VCC, isolados por optoacoplador) |
| Pontos de saída integrados |
8 pontos (transistor, tipo coletor aberto) |
| Capacidade da memória de programa |
2.000 palavras (EEPROM) |
| Capacidade da memória de dados |
1.000 palavras (área DM de leitura/gravação) |
| Velocidade de execução das instruções |
Básica: 0,72 microssegundo; especial: 1,72 microssegundos |
| Funções de entrada de alta velocidade |
Encoder incremental monofásico de até 5 kHz |
| Funções de saída de alta velocidade |
Saída de trem de pulsos de até 2 kHz (transistor, coletor aberto) |
| Capacidade de expansão |
Não compatível com unidades básicas CA de 20 pontos |
| Grau de proteção do invólucro |
IP20 (equivalente) |
| Temperatura de operação |
0 a 55 °C de temperatura ambiente (sem condensação) |
| Dimensões (A x L x P) |
90 mm x 86 mm x 70 mm |
| Peso de envio (calculado) |
0,65 kg |
| Dimensões da embalagem (calculadas) |
130 mm x 110 mm x 95 mm |
Conexões e interfaces
| Seção do bloco de terminais |
Etiqueta do terminal |
Atribuição de função / conexão |
| Bloco de terminais superior (alimentação e entradas) |
L, N |
Linhas de alimentação principal CA (85 a 264 VAC) |
| GR |
Terminal de terra / terra de proteção |
| COM (entradas) |
Terminal comum para circuitos de entrada de 24 VCC |
| 00 a 11 |
12 terminais de entrada CC discretos (incluindo entradas de encoder de alta velocidade) |
| Bloco de terminais inferior (saídas e serviço) |
Saída de 24 VCC (+ / -) |
Fonte de alimentação auxiliar para transdutores locais (máximo de 300 mA) |
| COM (saídas) |
Retorno negativo comum para saídas de transistor |
| 00 a 07 |
8 saídas de transistor sink (as saídas 00 e 01 suportam saída de trem de pulsos de 2 kHz) |
Insights de engenharia empírica
Modelos alternativos e compatibilidade
A série CPM1A é legada, tendo sido sucedida pelas plataformas modernas Omron CP1E ou CP1L. Para a migração, a lógica deve ser portada usando o software CX-Programmer. Embora o conjunto básico de instruções tenha correspondência próxima, o mapeamento dos terminais de E/S e os registros dos contadores de alta velocidade são diferentes. Sempre revise os deslocamentos de configuração direta do hardware antes de portar os loops do programa.
Armadilhas de aplicação e observações de engenharia
Como as saídas de transistor são do tipo sink, a carga é conectada entre o barramento de tensão positiva (normalmente +24 VCC) e o terminal de saída do PLC. Conectar a carga ao terra em vez do terminal positivo impedirá o funcionamento e poderá causar modos de falha por corrente reversa. Verifique se os diodos de roda livre externos estão instalados em paralelo às cargas indutivas para suprimir picos de tensão.
Dicas de comissionamento e fiação
A saída auxiliar do terminal de 24 VCC é útil para sensores alimentados pelo circuito, mas exceder seu limite de corrente de 300 mA fará com que a fonte de alimentação interna entre em desligamento por limitação de corrente. Use uma fonte de alimentação externa e isolada para conjuntos pesados de transdutores ou relés e certifique-se de que seu comum negativo esteja conectado firmemente ao terminal COM de saída do PLC para fechar o circuito lógico.
Diretrizes de instalação
AVISO CRÍTICO: Antes de tentar realizar a montagem, configurar os terminais ou inserir fios, desenergize completamente todas as linhas principais de CA de alimentação. Verifique com um voltímetro calibrado se não há tensão entre os terminais L e N. A falha em isolar a alimentação pode causar choque fatal, falha do dispositivo ou degradação permanente do circuito de entrada.
1
Encaixe diretamente o gabinete da unidade básica em um trilho DIN simétrico padrão de 35 mm ou use os suportes de montagem integrados extraíveis para fixar a unidade diretamente à placa traseira.
2
Passe as linhas de entrada CA (85-264 VAC) por barreiras físicas separadas das linhas de sinal e conecte-as estritamente aos terminais designados no canto superior esquerdo.
3
Aterre o terminal GR com um fio de cobre resistente e de baixa impedância (seção transversal mínima de 2 mm²), conectado diretamente ao barramento de terra do gabinete do sistema para bloquear a EMI.
4
Confirme a compatibilidade lógica (sink para comum) dos circuitos de entrada. Aperte todas as conexões dos terminais de parafuso conforme os limites de torque padrão para evitar aquecimento por resistência de contato.
