Descrição

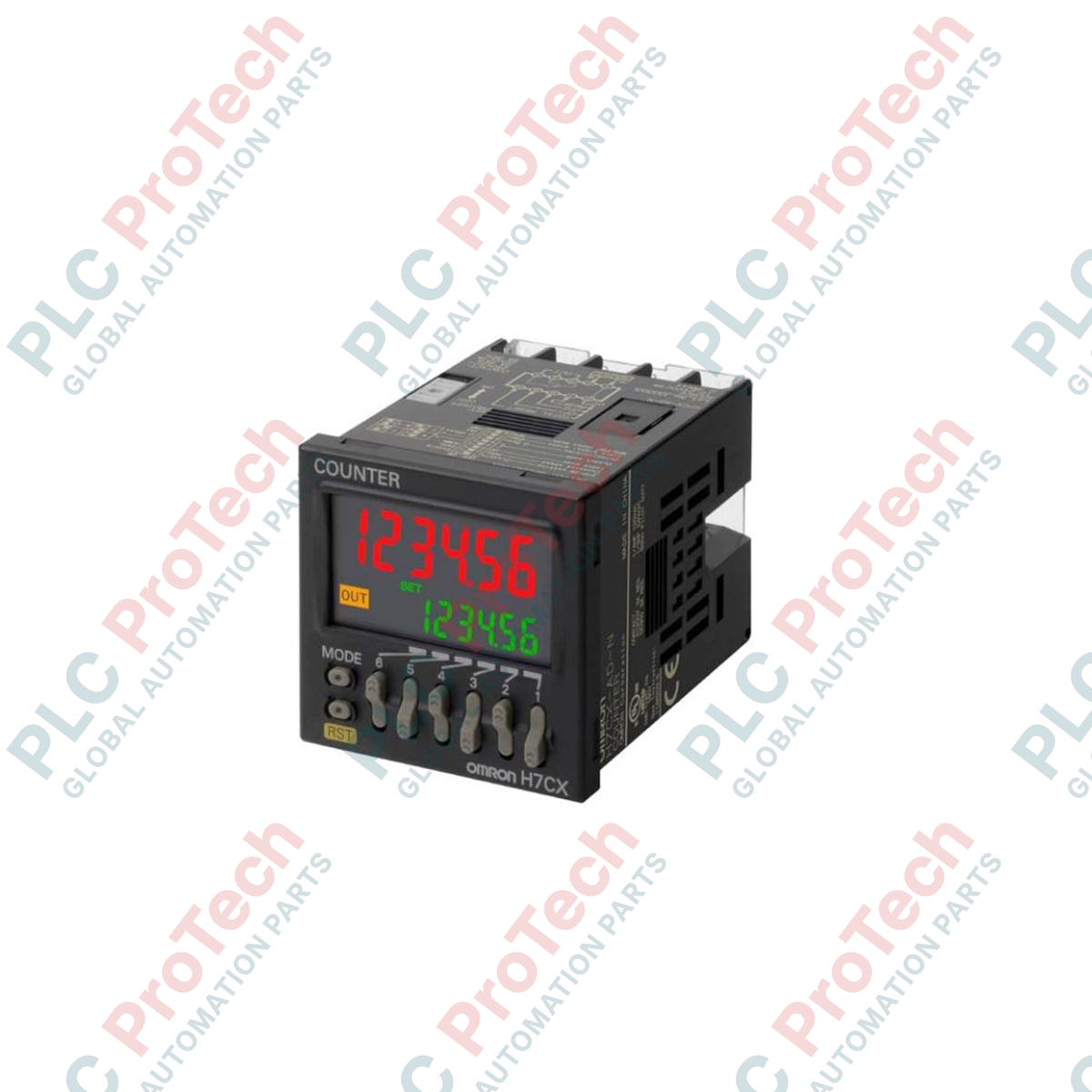

Projetado para controle preciso em operações industriais de alta velocidade, o Omron H7CX-AW-N oferece recursos versáteis de processamento de pulsos com predefinições duplas em painéis de controle modernos. Integrando funções avançadas de contagem e tacômetro em um formato compacto e econômico em espaço, este contador multifuncional de 6 dígitos oferece ciclos de comutação altamente responsivos. Com sua robusta arquitetura elétrica de 12 a 24 VCC e confiáveis conexões de terminais de parafuso, permite integração perfeita a redes de automação de fábrica que exigem rastreamento rigoroso de execuções de lotes, parâmetros de velocidade de rotação e temporização de processos.
Recursos
-
Flexibilidade multifuncional: Opera dinamicamente como contador de 2 estágios, contador duplo, contador de lotes, contador dual ou tacômetro digital.
-
Saídas de contato duplo: Equipado com configurações de relé SPST-NO e SPDT para operações complexas de controle em cascata.
-
Display de 6 dígitos de alta visibilidade: Apresenta um layout de caracteres transmissivos negativos com luz de fundo dinâmica e multicolorida, exibindo o status atual rapidamente.
-
Proteção ambiental robusta: O painel frontal com classificação IP66 impede a entrada de poeira e umidade em áreas agressivas de lavagem.
-
Segurança de baixa tensão: Otimizado para redes de controle industrial de baixa tensão que utilizam redes elétricas estáveis de 12 a 24 VCC.
Aplicações
- Operações de contagem de lotes em alta velocidade em linhas de embalagem e engarrafamento.
- Sistemas de posicionamento linear de corte no comprimento e processamento de alimentação de materiais.
- Monitoramento da velocidade de rotação e controle do tacômetro em esteiras transportadoras industriais.
- Loops de controle de processo de dois estágios em quadros compactos de distribuição de energia.
Especificações técnicas
| Categoria de especificações |
Valor / classificação |
| Fabricante |
Omron |
| Designação do modelo |
H7CX-AW-N |
| Classe da série |
Série H7CX |
| Tipo de dispositivo |
Contador digital multifuncional / tacômetro |
| Configuração do display |
LCD transmissivo negativo de 6 dígitos e 7 segmentos com luz de fundo |
| Estágios predefinidos |
Controle de 2 estágios (valores definidos independentes) |
| Tensão da fonte de alimentação |
12 a 24 VCC (ondulação permitida: máx. de 20%) |
| Tipo de saída |
Saída por contato (SPST + SPDT) |
| Método de conexão |
Terminais de parafuso (fixação com proteção para os dedos M3,5) |
| Velocidade máxima de contagem |
Selecionável: 30 Hz ou 5 kHz (largura mínima do pulso: 16,7 ms ou 0,1 ms) |
| Temperatura de operação |
-10 a 55 °C (sem formação de gelo ou condensação) |
| Peso líquido do instrumento |
0,130 kg |
| Peso de envio (calculado) |
1,000 kg |
| Dimensões (calculadas) |
48 mm x 48 mm x 84 mm (W x A x P) |
Informações de engenharia empírica
Modelos alternativos e compatibilidade
Os modelos legados “-AW” são equivalentes dimensionais diretos a este dispositivo atualizado com sufixo “-N”. No entanto, o H7CX-AW-N possui um microprocessador interno otimizado que reduz os ciclos de processamento e melhora as taxas de atualização do display. Ao fazer a adaptação, verifique se as correntes dos sensores existentes não excedem os limites de saída do sensor CC auxiliar do módulo atualizado.
Armadilhas de aplicação e observações de engenharia
Ao montar vários controladores adjacentes uns aos outros em trilhos de painel DIN padrão, deixe um espaço físico de 5 mm entre as unidades se a temperatura ambiente do gabinete exceder regularmente 45 °C. Como esses controladores operam com circuitos de temporização de estado sólido, a proximidade de inversores de frequência (VFDs) de alta capacidade sem filtros de linha pode gerar ruído eletromagnético de alta frequência, causando registros falsos de pulsos.
Dicas de comissionamento e fiação
Certifique-se de que a chave DIP interna ou a configuração de software corresponda à configuração física da entrada de fiação (seleção da chave NPN/PNP). Ao utilizar sensores de proximidade padrão de 3 fios, conecte as saídas dos sensores aos terminais de entrada CP1/CP2 usando cabos blindados de par trançado para preservar a integridade do sinal em trechos longos de cabo.
Diretrizes de instalação
AVISO CRÍTICO: PERIGO ELÉTRICO
Isole todos os circuitos de alimentação primária e desligue as fontes de energia do campo antes de trabalhar nos blocos de terminais. Pode haver carga residual no capacitor CC dentro de equipamentos de automação adjacentes; verifique a ausência de tensão usando um multímetro de nível industrial antes de tocar em quaisquer terminais elétricos.
-
1
Prepare um recorte de painel padrão de 1/16 DIN (dimensões de 45 mm x 45 mm) na superfície do gabinete de destino.
-
2
Deslize a carcaça do contador para dentro do recorte, certificando-se de que a borracha de vedação externa à prova d’água esteja nivelada.
-
3
Fixe o suporte de montagem pela parte traseira do painel, apertando os parafusos uniformemente até ficarem firmes.
-
4
Conecte as linhas de sinal aos parafusos dos terminais usando terminais de anel prensados M3.5, aplicando um torque de aperto entre 0,5 e 0,6 Nm.
