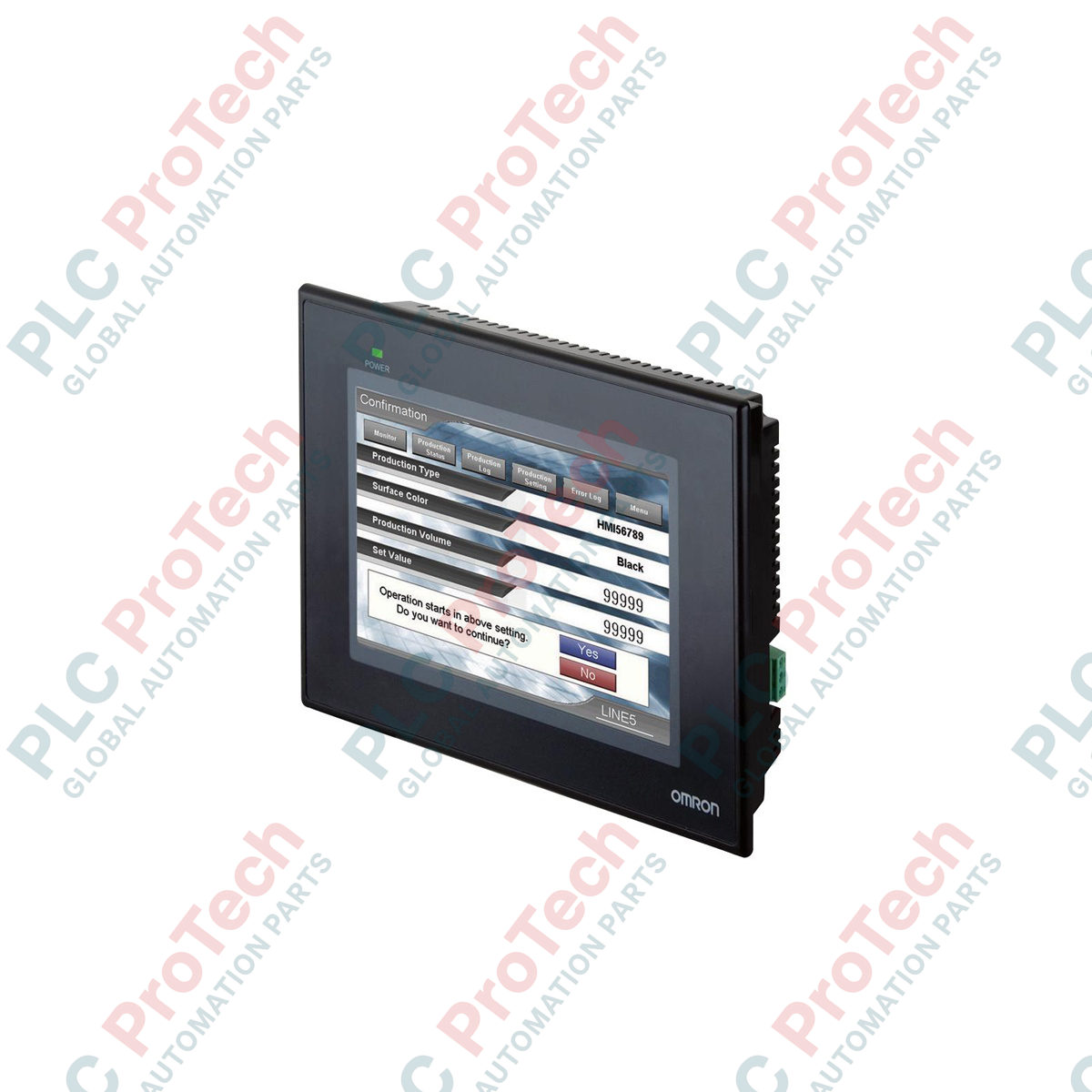

Atuando como a interface principal do operador para a automação de máquinas compactas, o Omron NB7W-TW11B é uma interface homem-máquina widescreen de 7 polegadas e alta confiabilidade, projetada para integração perfeita com CLPs da série CP1 e arquiteturas de controladores de vários fabricantes. Este terminal gráfico apresenta uma tela LCD TFT nítida com resolução de 800 x 480 pixels (WVGA) e suporta até 65.536 cores, proporcionando visualização clara do processo e amplos ângulos de visão. Projetado para ambientes industriais severos, o painel frontal possui classificação de proteção IP65, protegendo os componentes eletrônicos internos contra poeira, respingos de água e névoa de óleo. Com Ethernet integrada, duas portas seriais e interfaces USB host/client, ele simplifica a conectividade remota e a programação em campo.
| Parâmetro | Especificação |
|---|---|
| Fabricante | Omron |
| Referência do modelo | NB7W-TW11B |
| Tamanho e tipo da tela | LCD TFT colorido de 7,0 polegadas |
| Resolução | 800 x 480 pixels (WVGA) |
| Cores da tela | 65.536 cores |
| Vida útil da retroiluminação | 50.000 horas de operação típicas (a 25 °C, 40% de brilho) |
| Tipo de painel touch | Resistivo analógico, mínimo de 1.000.000 de operações |
| Tensão de entrada | 24 VCC (faixa aceitável: 20,4 a 27,6 VCC) |
| Consumo de energia | 11 W no máximo |
| Porta Ethernet | 1x RJ45 (10/100 Base-T) |
| Portas USB | 1x USB 2.0 Host (Tipo A), 1x USB 2.0 Client (Tipo B) |
| Interfaces seriais | COM1: RS-232C, COM2: RS-232C/422A/485 |
| Grau de proteção | IP65 (painel frontal), equivalente a NEMA 4X (uso interno) |
| Temperatura de operação | 0 a 50 °C (ambiente) |
| Dimensões físicas | 202 mm (L) x 148 mm (A) x 46 mm (P) |
| Dimensões do recorte do painel | 191,0 mm (L) x 137,0 mm (A) |
| Peso de envio (calculado) | 0,85 kg |
| Conector / terminal | Tipo | Função / atribuição do circuito |
|---|---|---|
| Bloco de terminais de alimentação | Borne de parafuso de 3 pinos | Entrada de alimentação de 24 VCC, 0 V, aterramento funcional (FG) |
| Porta COM1 | D-Sub fêmea de 9 pinos | Comunicação serial RS-232C com o controlador host |
| Porta COM2 | D-Sub fêmea de 9 pinos | Comunicação configurável RS-232C / RS-422A / RS-485 |
| Porta Ethernet | RJ45 | Comunicação de rede de 10/100 Mbps e transferência de aplicações |
| Porta USB HOST | USB Tipo A | Conexão de unidade flash USB para registros, receitas e backups |
| Porta USB CLIENT | USB Tipo B | Conexão direta de programação/upload ao PC |
O NB7W-TW11B inclui uma porta Ethernet integrada, que é o principal diferencial de hardware em relação ao seu equivalente, o NB7W-TW01B (que oferece suporte apenas a comunicação serial e USB). Certifique-se de que os projetos programados para modelos sem Ethernet sejam devidamente reconfigurados no NB-Designer, em Estrutura do Projeto, antes do upload para este terminal. As dependências de firmware exigem o NB-Designer versão 1.3 ou superior para utilizar com sucesso as configurações do driver Ethernet nesta variante do modelo.
Ao instalar a unidade dentro de painéis de controle totalmente fechados e sem ventilação que abriguem inversores de frequência (VFDs) ou fontes de alimentação de alta potência, preste muita atenção à dissipação de calor. O monitoramento térmico indica que a temperatura ambiente de operação da unidade não deve exceder 50 degC. Garanta pelo menos 100 mm de espaço livre em todos os lados do gabinete da IHM para evitar o estrangulamento térmico localizado, que pode reduzir prematuramente a vida útil da retroiluminação de LED.
Para evitar deslocamentos do toque e interrupções na comunicação serial causados por EMI de alta frequência, instale um condutor de aterramento separado e de baixa impedância, diretamente do parafuso de Aterramento Funcional (FG) do terminal à placa traseira principal de cobre do painel. Não conecte o terminal FG em série com as conexões de aterramento de cargas indutivas de alta potência, como contatores ou motores CA.
ADVERTÊNCIA CRÍTICA
Isole e verifique a desenergização de todas as fontes primárias e secundárias de distribuição de energia antes de iniciar a instalação, a fiação ou a montagem física. A não realização do bloqueio da alimentação de entrada antes da inserção do bloco de terminais pode causar danos estruturais aos optoacopladores internos e riscos à segurança elétrica da equipe de comissionamento.
