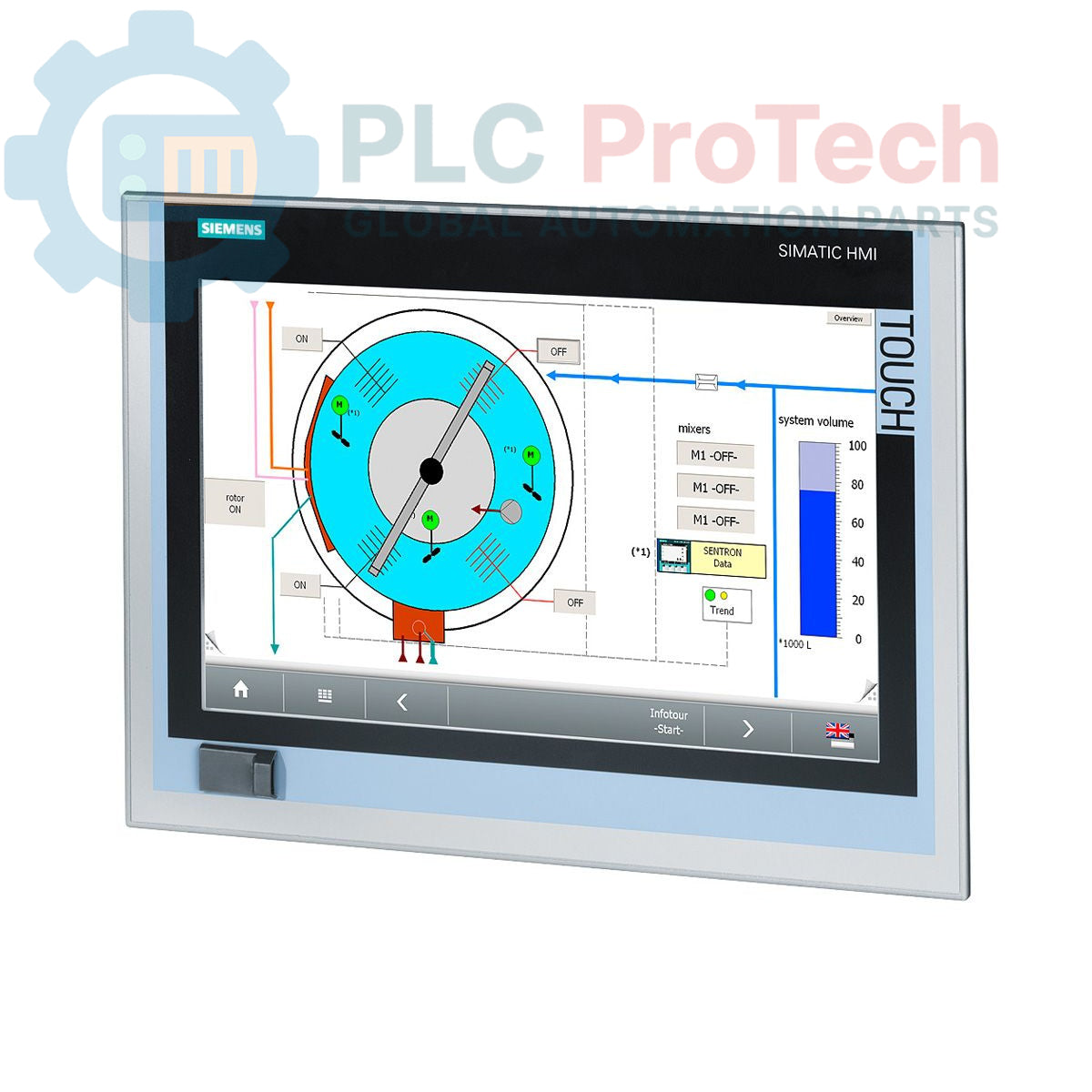

Siemens 6AV7881-4AF00-4DT0 SIMATIC IPC277D PC Nanopanel

Descrição

O Siemens 6AV7881-4AF00-4DT0 é um Nanopanel PC SIMATIC IPC277D, uma solução integrada de interface homem-máquina (HMI) para ambientes industriais. Esta unidade apresenta um display TFT touchscreen de 15 polegadas, um processador Intel Atom E660 (1,3 GHz) e 2 GB de RAM para tarefas exigentes de visualização e controle. Ela é equipada com um conjunto abrangente de interfaces, incluindo duas portas Gigabit Ethernet, várias portas USB 2.0 e uma porta serial, todas alimentadas por uma fonte padrão de 24 V CC. O sistema vem pré-carregado com o Windows Embedded Standard 7 SP1 e inclui licenças do WinCC Advanced RT, oferecendo uma plataforma pronta para implantação em projetos de automação.

Recursos

• Display TFT colorido touchscreen resistivo de 15 polegadas
• Design sem ventoinha com processador Intel Atom E660 de 1,3 GHz
• 2 GB de RAM integrada
• Cartão CompactFlash de 16 GB para armazenamento e sistema operacional
• Windows Embedded Standard 7 SP1 (WES 7 SP1) pré-instalado
• Inclui o pacote de licenças WinAC RTX F 2010, WinCC Advanced RT V13 e WinCC RT Advanced V14
• Duas interfaces Ethernet de 10/100/1000 Mbps para conectividade de rede
• Várias portas USB 2.0, incluindo uma porta acessível pela parte frontal
• Opera com uma fonte de alimentação de 24 V CC

Aplicações

• Controle e monitoramento de operadores em nível de máquina
• Visualização de processos (SCADA/HMI)
• Aquisição e registro de dados
• Sistemas de controle e automação de fábricas e processos
• Terminais de sistemas de execução de manufatura (MES)

Especificações técnicas

Diretrizes de instalação

1. 1
   Recorte e montagem do painel: Prepare o recorte no painel do gabinete de controle de acordo com os desenhos dimensionais do fabricante. Certifique-se de que a superfície de montagem esteja limpa, plana e rígida. Insira o Panel PC no recorte e fixe-o uniformemente usando todas as presilhas de montagem fornecidas para manter o grau de proteção contra ingresso especificado.
2. 2
   Conexão do terra de proteção (PE): Conecte o chassi ao sistema de terra de proteção do gabinete de controle usando um condutor de baixa impedância. Use o terminal PE designado no Panel PC. Essa conexão é essencial para a segurança elétrica e a imunidade a ruídos.
3. 3
   Fiação da fonte de alimentação: Conecte uma fonte de alimentação estável e filtrada de 24 V CC aos terminais de alimentação designados. Verifique a polaridade correta (+/-) antes de energizar. Use condutores de bitola adequada e certifique-se de que a fonte de alimentação seja dimensionada adequadamente para o consumo de corrente do PC.
4. 4
   Conexões de interface: Conecte os cabos Ethernet, USB e serial conforme exigido pela aplicação. Use cabos blindados para todas as linhas de comunicação de dados e certifique-se de que as blindagens estejam devidamente conectadas ao terra em uma extremidade para minimizar a interferência eletromagnética (EMI). Passe os cabos de dados separadamente das linhas de alimentação de alta tensão.
5. 5
   Inicialização e configuração do sistema: Após verificar todas as conexões, remova o dispositivo de bloqueio e etiquetagem (LOTO) e energize a unidade. O sistema operacional pré-instalado será inicializado. Prossiga com a configuração da rede, a instalação do software aplicativo e o comissionamento do sistema conforme necessário.
