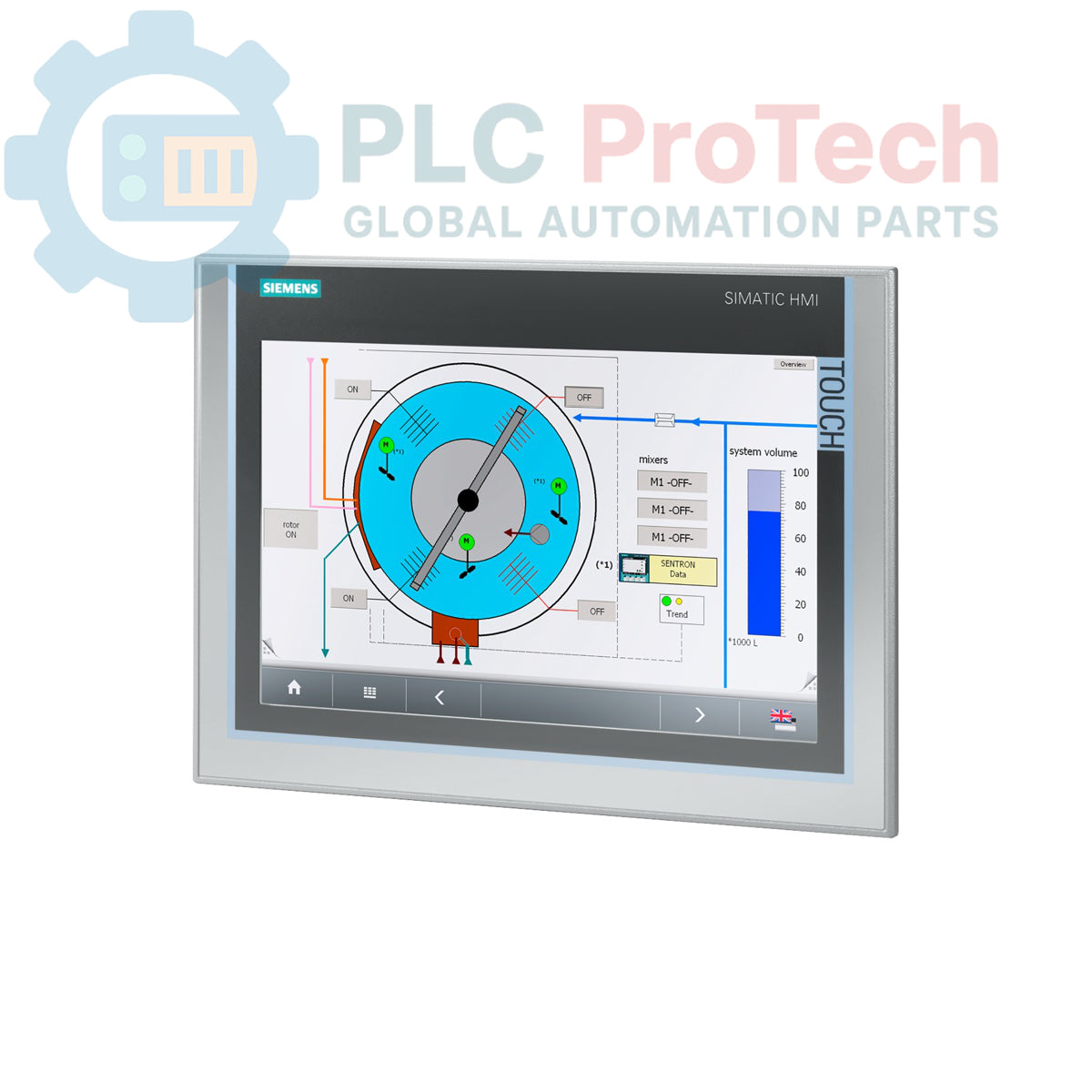

Siemens 6AV7882-0CA30-7EA0 SIMATIC IPC277E PC Nanopanel

Descrição

O Siemens 6AV7882-0CA30-7EA0 é um Nanopanel PC SIMATIC IPC277E, um computador industrial integrado desenvolvido para tarefas exigentes de visualização e controle. Esta unidade conta com uma tela TFT sensível ao toque de 12 polegadas, um processador Celeron N2807 da Intel e vem equipada com 8 GB de RAM e um SSD ECO de 256 GB para um desempenho responsivo. Ela oferece ampla conectividade, com duas portas Ethernet Gigabit, várias interfaces USB e uma DisplayPort para saída de vídeo externa. O sistema funciona com uma fonte de alimentação de 24 V CC e é fornecido sem o software SIMATIC pré-instalado, oferecendo uma plataforma flexível para aplicações personalizadas. Segundo o fabricante, este modelo está na etapa de descontinuação do ciclo de vida do produto.

Recursos

• Tela TFT widescreen de 12 polegadas com função sensível ao toque
• Processador Intel Celeron N2807 (2 núcleos, 2 threads)
• 8 GB de RAM instalados
• Unidade de estado sólido (SSD) ECO de 256 GB
• Duas portas Ethernet de 10/100/1000 Mbps para conectividade de rede
• Uma porta USB 3.0 e três portas USB 2.0 para periféricos
• Uma porta DisplayPort para conexão de um monitor externo
• Slot CFast integrado para expansão do armazenamento
• Alimentado por uma fonte industrial padrão de 24 V CC
• Sistema operacional Windows de 64 bits pré-instalado (MUI: EN,DE,FR,IT,ES)

Aplicações

• Interface homem-máquina (IHM) para controle de máquinas
• Estações clientes SCADA em automação de processos
• Sistemas de aquisição e registro de dados
• Visualização e operação no nível da máquina
• Gateways industriais e nós de comunicação

Especificações técnicas

Diretrizes de instalação

1. 1 Desenergize a fonte de alimentação principal do painel ou gabinete de instalação. Verifique a ausência de tensão usando um multímetro calibrado antes de prosseguir.
2. 2 Prepare o recorte do painel de acordo com as dimensões de montagem do dispositivo. Certifique-se de que a superfície de montagem esteja limpa, plana e ofereça suporte adequado.
3. 3 Insira o Panel PC no recorte pela parte frontal. Fixe-o pela parte traseira usando as presilhas de montagem fornecidas, apertando-as uniformemente com o torque especificado para garantir uma vedação adequada.
4. 4 Conecte o terminal de terra funcional (FE) ou terra de proteção (PE) ao ponto principal de aterramento do gabinete usando um condutor de baixa impedância. Isso é fundamental para a imunidade a ruídos e a segurança.
5. 5 Conecte a fonte de alimentação de 24 V CC aos terminais de alimentação designados. Verifique a polaridade correta (+/-) antes da conexão. Use cabos com bitola adequada para a carga.
6. 6 Conecte todos os cabos de comunicação necessários (Ethernet, Serial) e periféricos (USB, DisplayPort). Garanta o roteamento adequado dos cabos e o alívio de tensão.
7. 7 Após todas as conexões estarem firmes e verificadas, remova o dispositivo de bloqueio/etiquetagem e reenergize o gabinete. Ligue o Panel PC e verifique a inicialização e a operação corretas do sistema.
