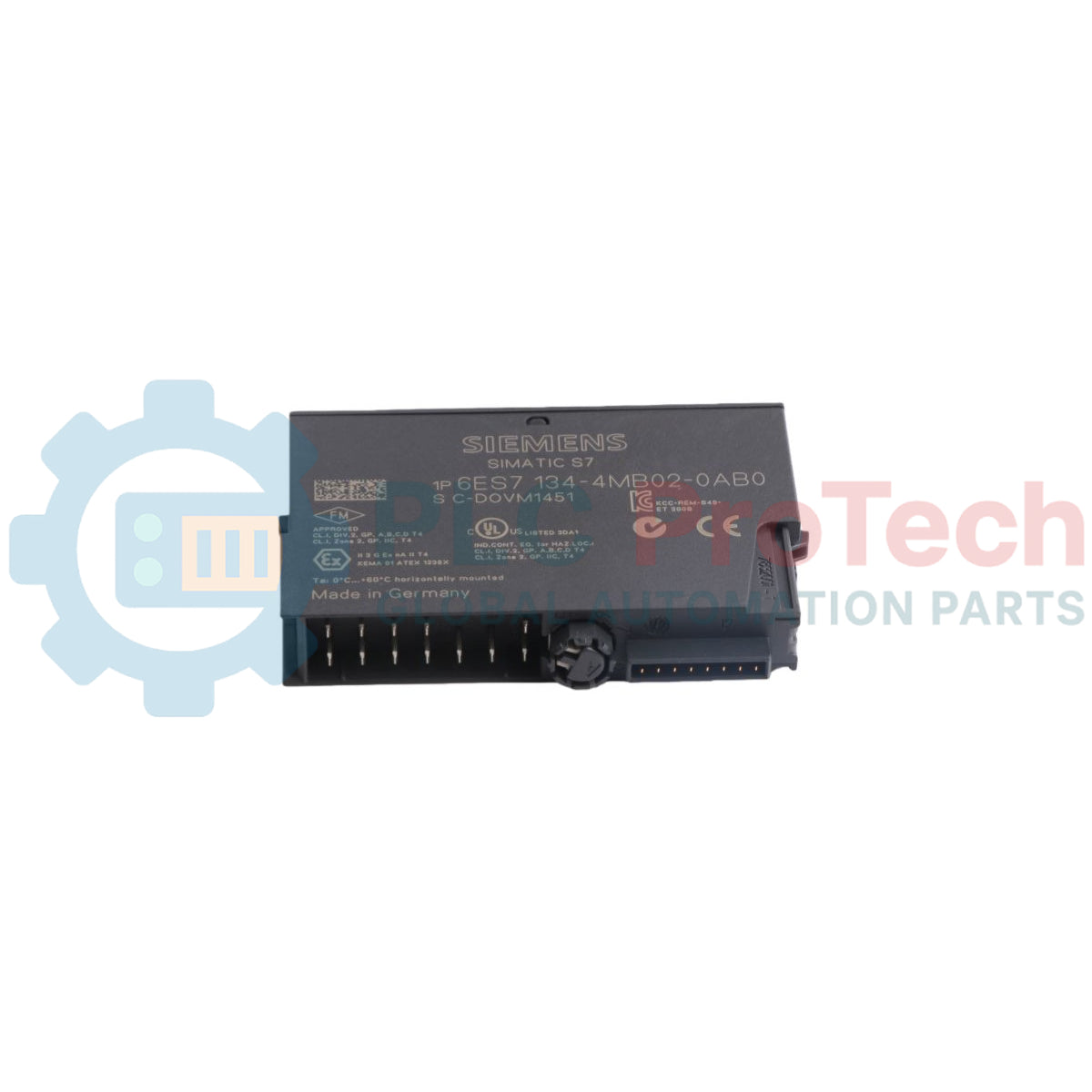

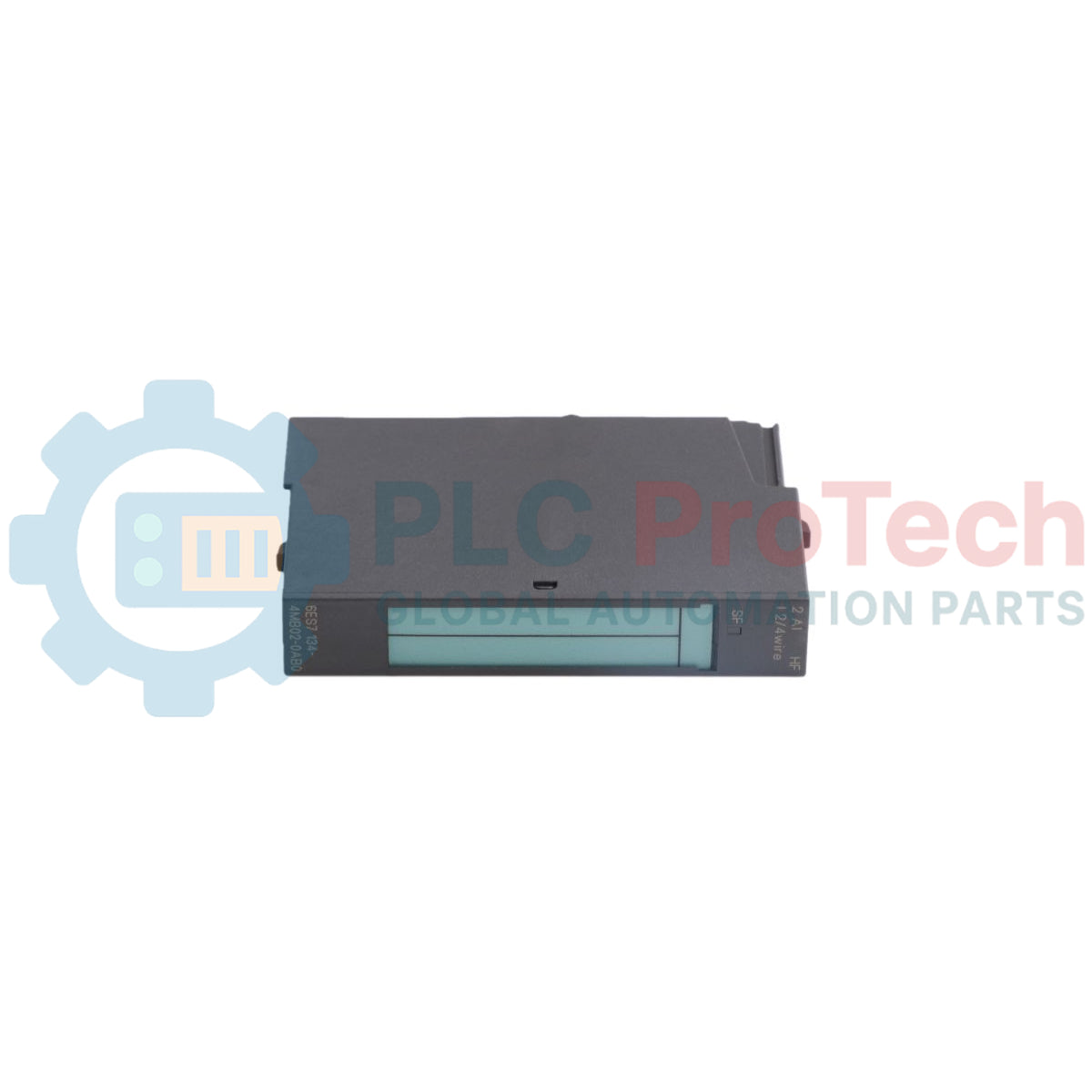

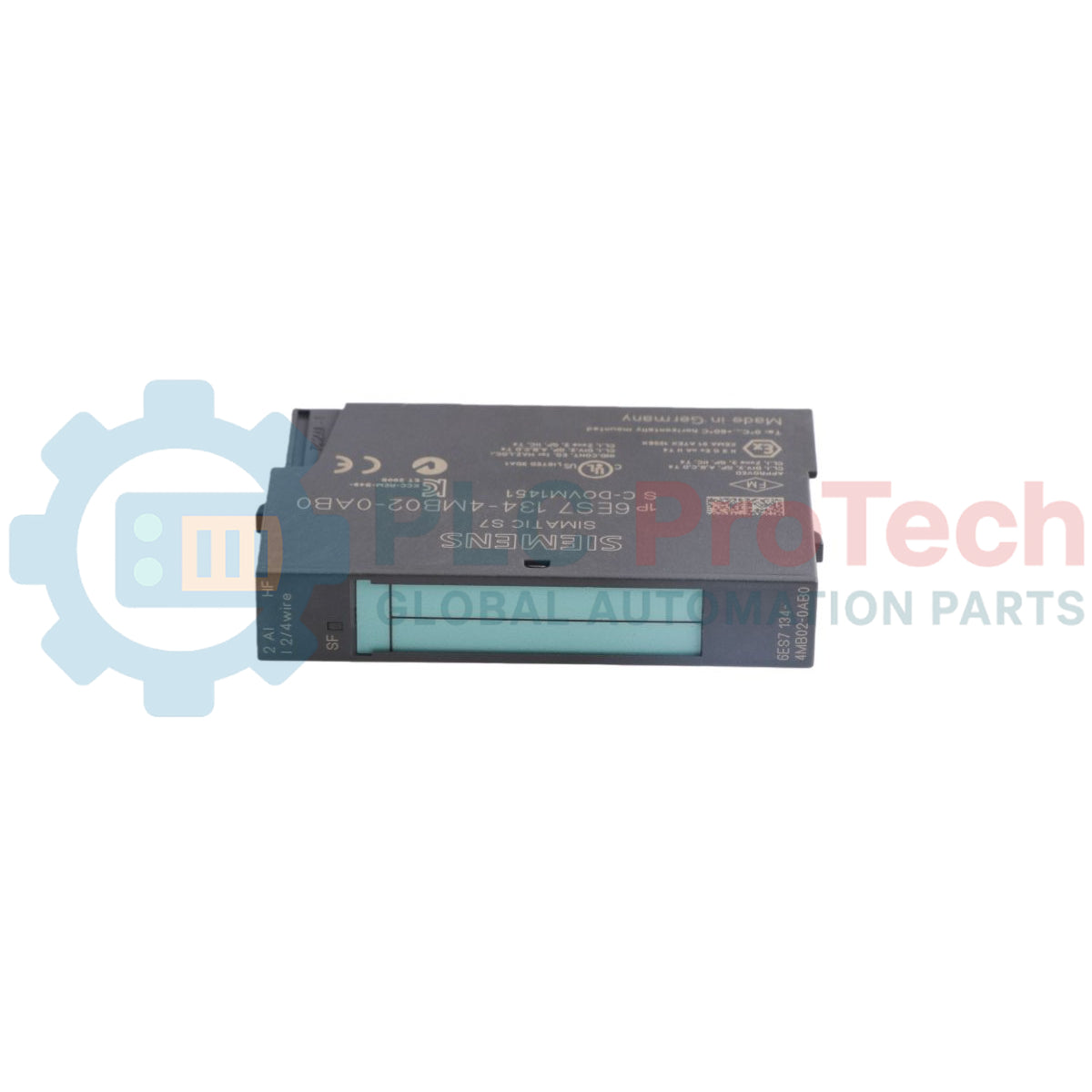

Siemens 6ES7134-4MB02-0AB0 SIMATIC ET 200S Módulo de entrada analógica

Descrição

O Siemens 6ES7134-4MB02-0AB0 é um módulo de entrada analógica de alto desempenho projetado para o sistema de E/S distribuída SIMATIC ET 200S. Este módulo compacto, com 15 mm de largura, maximiza a eficiência do espaço no painel de controle e fornece dois canais de entrada de corrente precisamente isolados. Ele suporta faixas de sinal de ±20 mA e 4-20 mA com uma excepcional resolução de 15 bits mais sinal, garantindo medições precisas de variáveis críticas do processo. O módulo oferece desempenho operacional confiável com um limite operacional mínimo de ±0,1%, sendo adequado para aplicações exigentes de automação industrial nas quais a precisão é fundamental.

O Siemens ET 200S 6ES7134-4MB02-0AB0 apresenta isolamento elétrico completo da tensão de carga L+ e mantém uma alta tensão de modo comum permitida de 100 VAC entre os canais, garantindo uma operação confiável em ambientes com ruído elétrico. Ele é compatível com transdutores de medição de dois e quatro fios por meio de configurações flexíveis dos terminais, atendendo a diversos requisitos de instalação com conexões dedicadas para os sinais Mn+/Mn- e terminais separados L+/L- para a alimentação dos transdutores em configurações de quatro fios.

Uma característica distintiva deste módulo é o suporte à operação isócrona, alcançando um tempo mínimo de conversão rápido de 0,5 ms por módulo e sincronizando-se com um ciclo DP mínimo de 0,7 ms. Essa capacidade de alta velocidade, combinada à funcionalidade de I&M (Identificação e Manutenção) e ao diagnóstico abrangente por meio do LED SF integrado, posiciona o Siemens 6ES7134-4MB02-0AB0 como uma solução premium para aplicações de automação críticas em termos de tempo que exigem sincronização precisa e indicação confiável de falhas. Ele oferece uma faixa de temperatura operacional estendida de 0 a 50 °C quando instalado verticalmente.

Características

• Dois canais de entrada de corrente isolados
• Suporta faixas de sinal de ±20 mA e 4-20 mA
• Resolução de 15 bits mais sinal para alta precisão
• Suporte à operação isócrona com tempo de conversão de 0,5 ms
• Funcionalidade integrada de I&M e diagnóstico por LED SF
• Isolamento elétrico completo da tensão de carga L+
• Alta tensão de modo comum permitida, de 100 VAC entre os canais
• Compatível com transdutores de medição de dois e quatro fios
• Design compacto com 15 mm de largura

Aplicações

• Sistemas exigentes de automação industrial
• Controle e monitoramento de processos críticos em termos de tempo
• Sistemas sofisticados de medição e controle industrial
• Arquiteturas de automação distribuída que utilizam o SIMATIC ET 200S
• Aquisição precisa de dados em ambientes com ruído elétrico

Especificações técnicas

Diretrizes de instalação

1. Desenergizar o sistema: Certifique-se de que toda a alimentação do sistema SIMATIC ET 200S e dos dispositivos de campo associados esteja desconectada antes da instalação ou remoção do módulo.
2. Montagem: Insira o módulo 6ES7134-4MB02-0AB0 no slot designado do módulo terminal apropriado dentro do sistema de E/S distribuídas ET 200S. Certifique-se de que esteja travado com segurança. A largura compacta de 15 mm permite o uso eficiente do espaço do gabinete.
3. Fiação: Conecte os transdutores de medição de dois ou quatro fios aos terminais do módulo. Para configurações de quatro fios, utilize os sinais dedicados Mn+/Mn- e os terminais L+/L- separados para a alimentação do transdutor. Certifique-se da polaridade correta de todas as conexões.
4. Aterramento e blindagem: Aterre corretamente o módulo e faça a blindagem dos cabos de sinal analógico para minimizar a interferência de ruído elétrico, especialmente considerando a alta capacidade de tensão de modo comum do módulo.
5. Roteamento dos cabos: Passe os cabos de sinal afastados dos cabos de alimentação e de outras fontes de interferência eletromagnética para manter a integridade do sinal.
6. Considerações ambientais: Para obter o desempenho ideal e manter a faixa de temperatura operacional especificada de 0 a 50 °C, certifique-se de que o módulo esteja instalado verticalmente dentro do gabinete de controle, permitindo ventilação adequada.
7. Ligar: Após verificar todas as conexões, religue o sistema. Observe o LED SF para diagnóstico e garanta a inicialização adequada do módulo.
