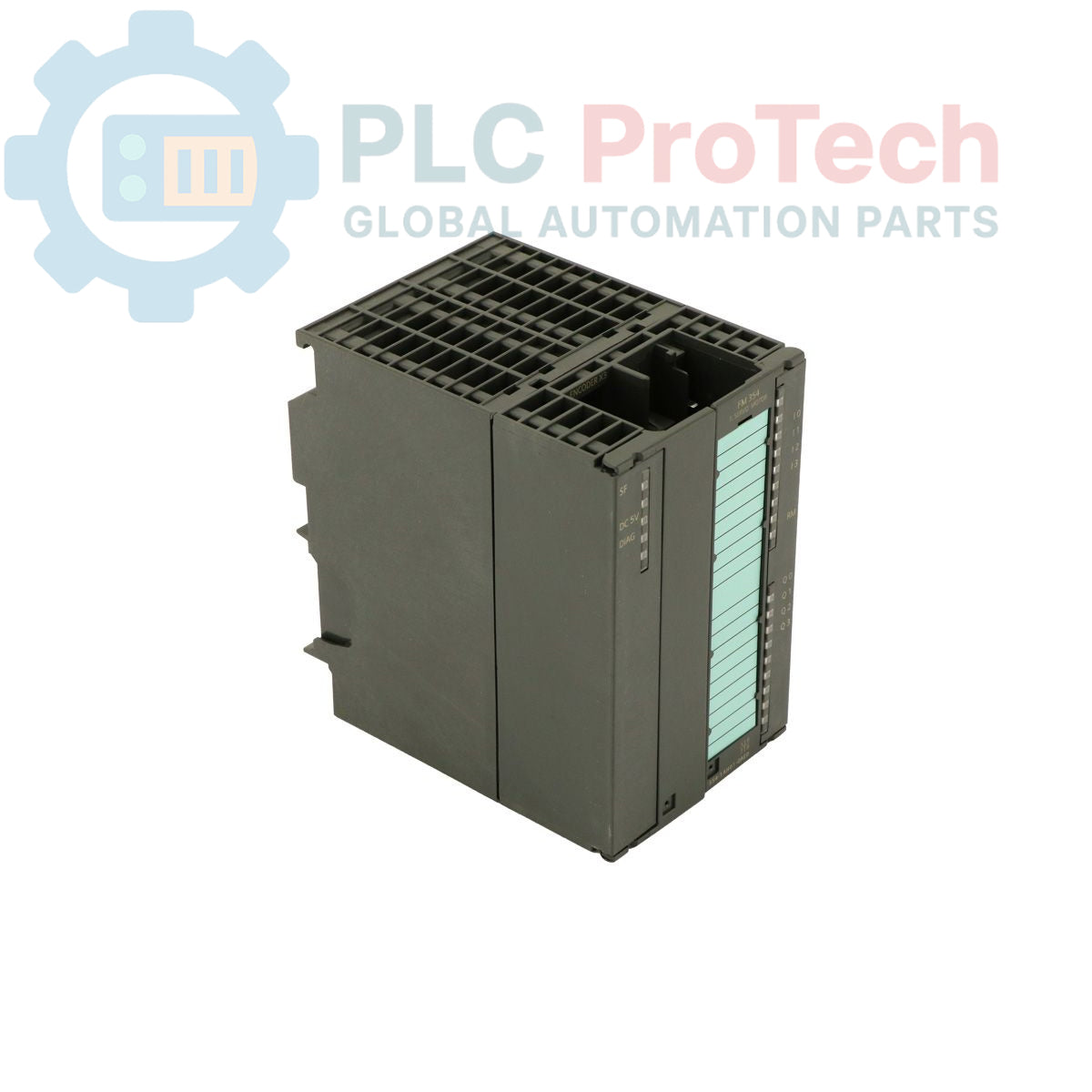

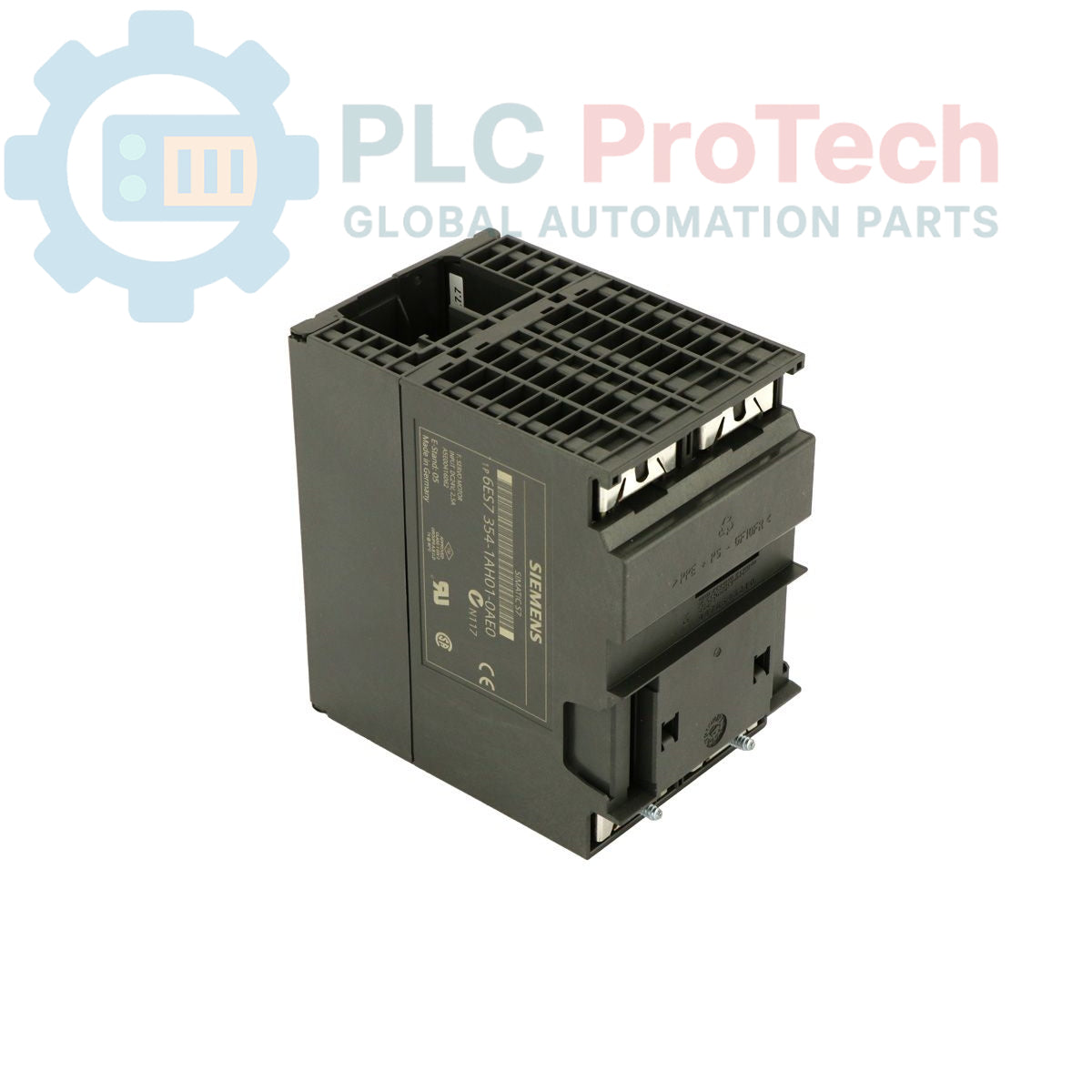

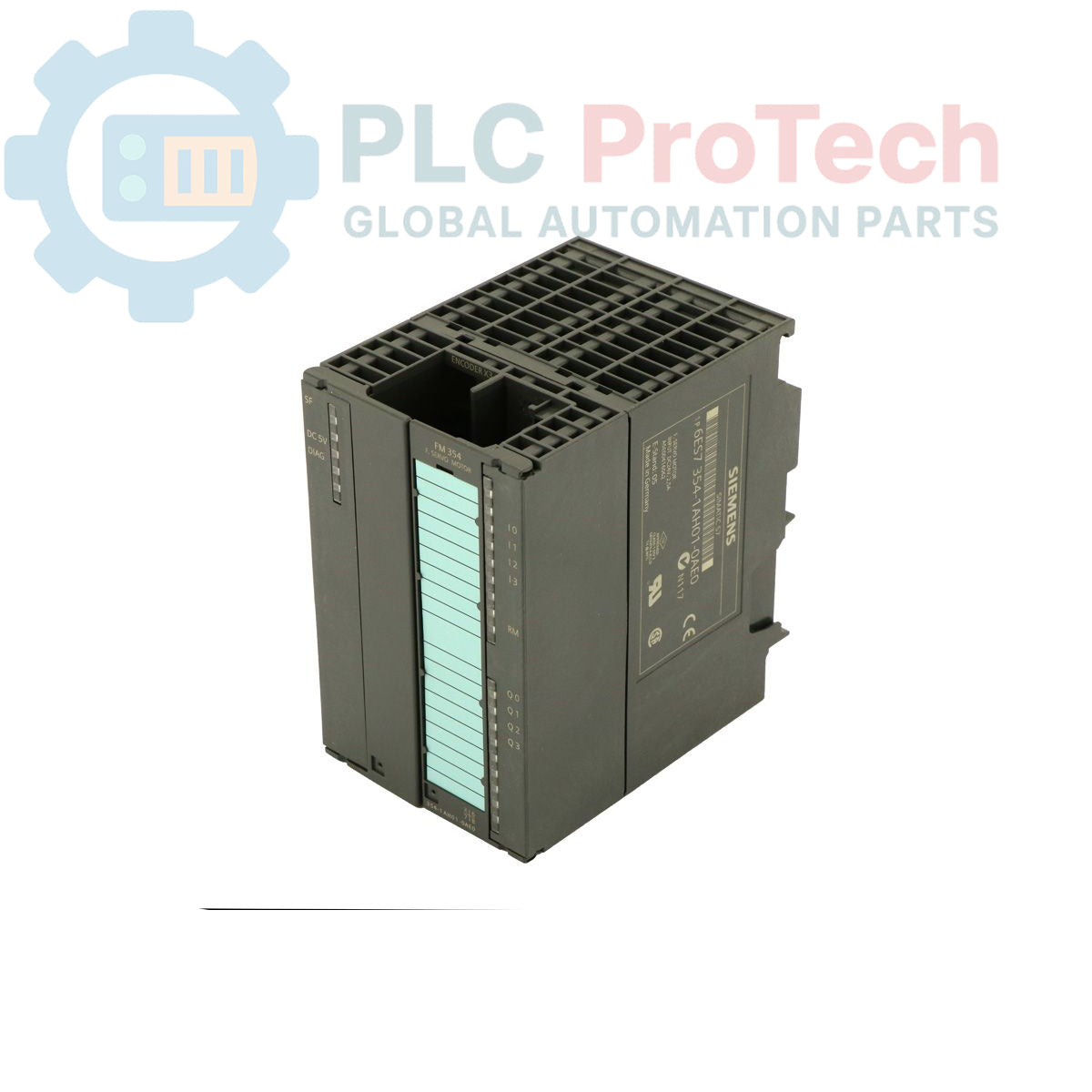

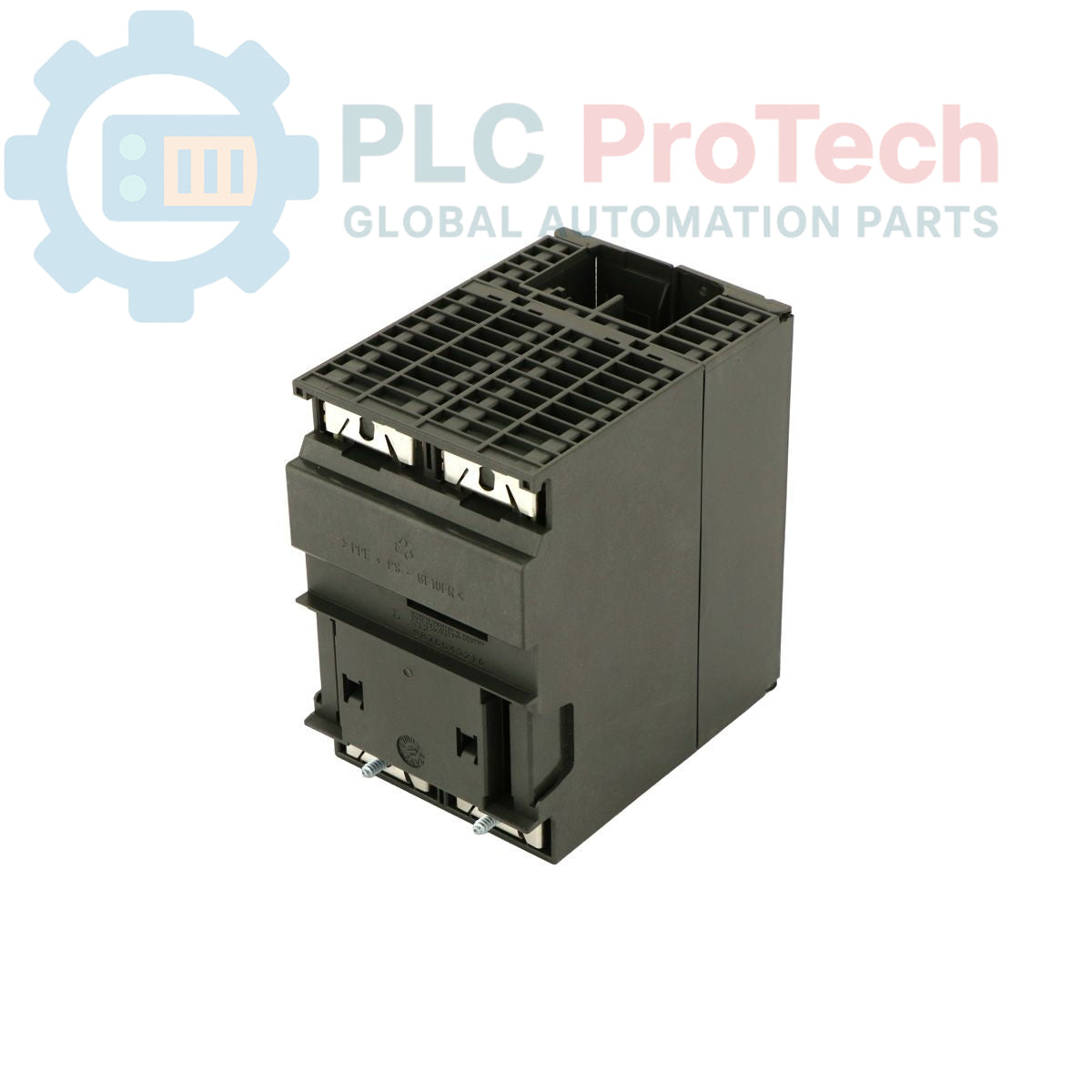

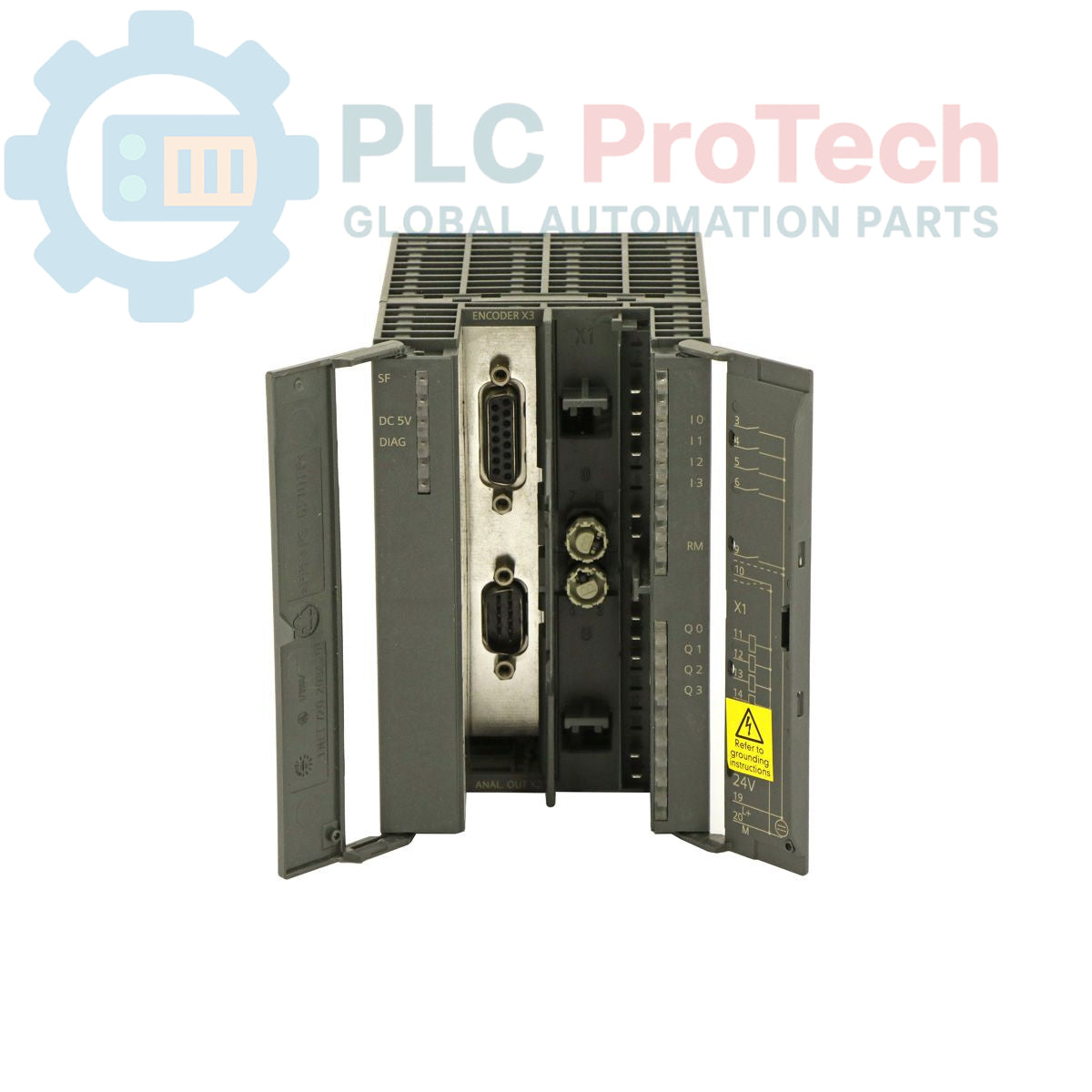

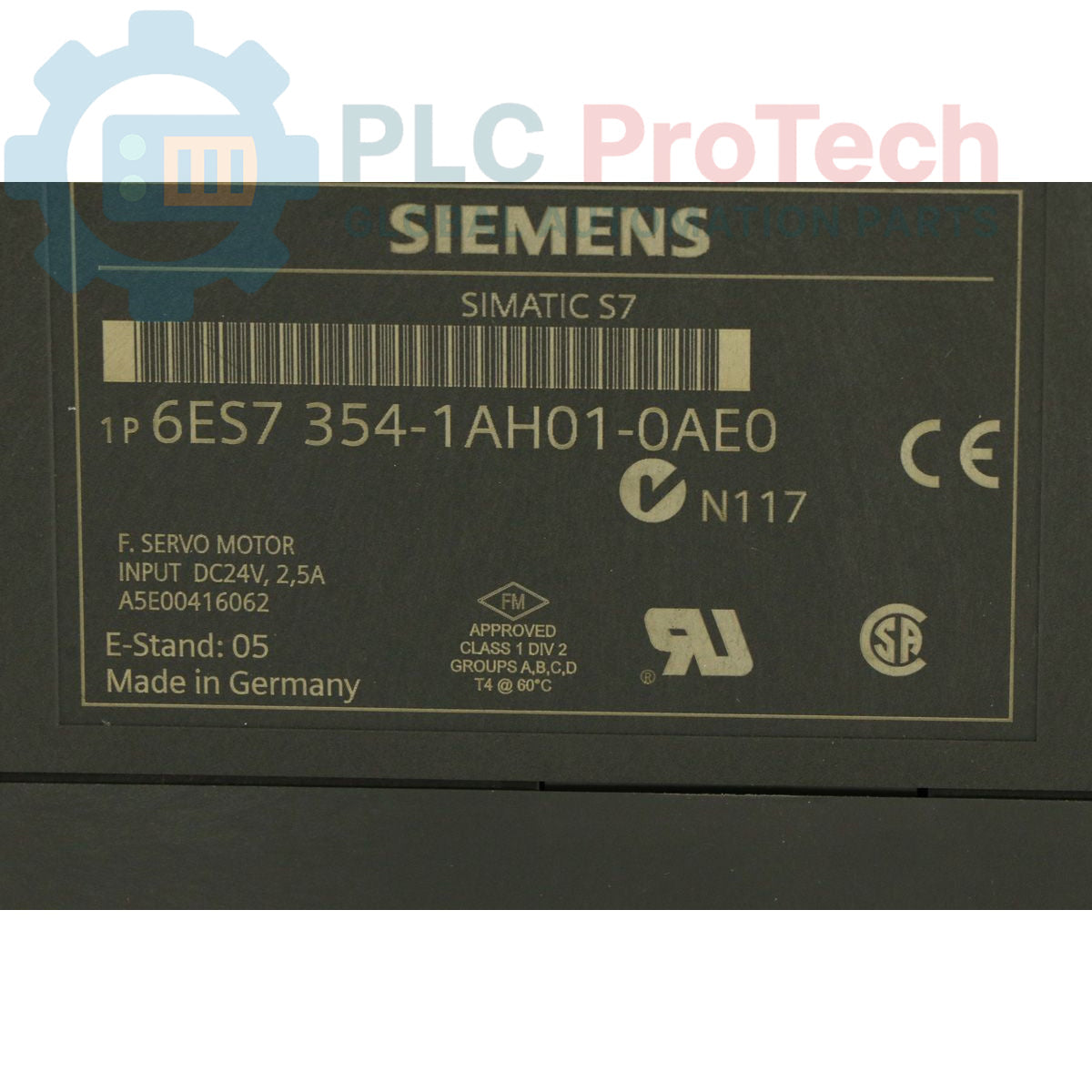

Siemens 6ES7354-1AH01-0AE0 | Siemens | Módulo de posicionamento SIMATIC S7-300 FM 354

O 6ES7354-1AH01-0AE0 é um módulo de posicionamento SIMATIC S7-300 FM 354 projetado para tarefas de controle de movimento de alta precisão usando servomotores. Como módulo funcional especializado, ele permite que o sistema PLC S7-300 gerencie sequências de posicionamento complexas com alta precisão e capacidade de resposta. Este módulo se destaca por permitir a troca do módulo sem exigir um dispositivo de programação (PG) dedicado, simplificando os processos de manutenção. Ele requer o STEP7 V3.1 ou superior para configuração e inclui as ferramentas de software necessárias em CD.

Recursos

• Posicionamento de precisão: Módulo funcional dedicado para aplicações de controle de servomotores.
• Manutenção simplificada: Permite a troca do módulo sem a necessidade de um dispositivo de programação (PG) externo.
• Compatibilidade de software: Requer o STEP7 V3.1 ou posterior; inclui um pacote completo de configuração.
• Integração ao sistema: Projetado especificamente para o backplane do S7-300, garantindo comunicação contínua com a CPU.

Aplicações

• Tarefas de posicionamento automatizado em máquinas de embalagem e montagem.
• Controle de movimento de precisão para funções auxiliares de CNC.
• Integração a arquiteturas PLC S7-300 para processos sofisticados acionados por servomotores.
• Aplicações industriais em que a substituição rápida do módulo é necessária para minimizar o tempo de inatividade.

Especificações técnicas

Diretrizes de instalação

• Conexão ao barramento: Certifique-se de que o módulo esteja corretamente encaixado no trilho de montagem do S7-300 e que o conector do barramento esteja totalmente conectado, garantindo uma transmissão de dados confiável com a CPU.
• Fiação: Conecte a interface do servoacionamento de acordo com os diagramas de fiação específicos fornecidos no CD de configuração. Use cabos blindados para evitar interferências de sinal durante o processamento de pulsos em alta velocidade.
• Configuração: Utilize o pacote de configuração incluído no ambiente STEP7 para definir os parâmetros operacionais e os valores de referência de posição.
• Substituição: Ao realizar a troca do módulo, certifique-se de que o sistema esteja em um estado seguro e que todos os dados de configuração relevantes tenham sido copiados.
