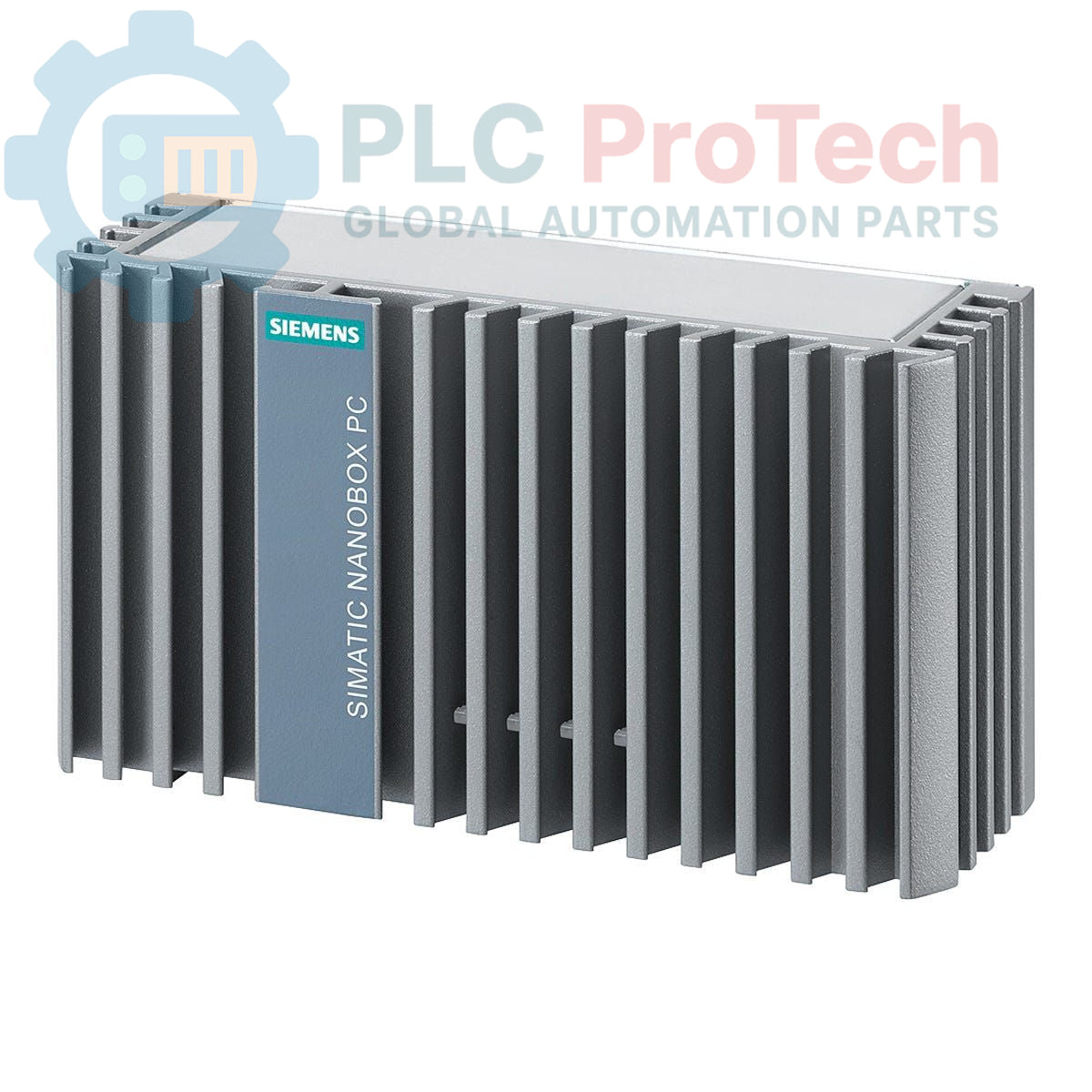

Siemens 6ES7647-8BA21-1BA1 SIMATIC IPC227E PC nanobox

Descrição

O 6ES7647-8BA21-1BA1 é um PC Nanobox SIMATIC IPC227E, projetado como uma plataforma de computação compacta e robusta para tarefas de automação industrial. Equipado com um processador Intel Celeron N2807 de dois núcleos e 4 GB de RAM, este equipamento oferece desempenho confiável para aplicações básicas de visualização, controle e aquisição de dados em espaços industriais limitados.

O dispositivo conta com um conjunto versátil de opções de conectividade, incluindo duas portas Gigabit Ethernet, uma porta USB 3.0 e três portas USB 2.0. Também possui uma interface DisplayPort para conexão de monitor externo e um slot CFast para armazenamento removível. Projetado para ambientes industriais com alimentação de 24 V CC, este PC Nanobox é configurado para montagem em trilho DIN, facilitando a instalação em gabinetes de controle padrão.

Recursos

• SIMATIC IPC227E arquitetura de PC Nanobox
• Processador Intel Celeron N2807 (2 núcleos/2 threads)
• 4 GB de RAM e armazenamento SSD de 80 GB
• Conectividade: 2x Ethernet de 10/100/1000 Mbit/s, 1x USB 3.0, 3x USB 2.0
• 1x DisplayPort para saída de vídeo externa
• Slot CFast integrado
• Design compacto e sem ventoinha para montagem em trilho DIN
• Fonte de alimentação industrial de 24 V CC

Aplicações

• IHM e visualização no nível da máquina
• Registro de dados e monitoramento de processos
• Gateway industrial e conversão de protocolos
• Computação de borda compacta e tarefas de controle

Especificações técnicas

Orientações de instalação

• Montagem: Projetado para montagem vertical ou horizontal em trilho DIN. Certifique-se de que a orientação da instalação esteja de acordo com os requisitos de convecção de ar do sistema de resfriamento sem ventoinha.
• Espaçamento: Mantenha o espaçamento mínimo ao redor do chassi conforme definido no manual do produto para permitir a dissipação passiva do calor.
• Aterramento: Conecte o terminal de aterramento funcional do chassi ao barramento de terra do gabinete para minimizar o ruído e melhorar a estabilidade do sistema.
• Alimentação: Certifique-se de que a fonte de 24 V CC esteja estável e protegida contra transientes. Use seções transversais de fio adequadas aos requisitos de corrente da fonte de alimentação.
• Meios de armazenamento: Ao utilizar o slot CFast, certifique-se de que o cartão esteja totalmente inserido e travado e que o sistema esteja desligado ao trocar o meio de armazenamento em configurações que não permitam troca a quente.
