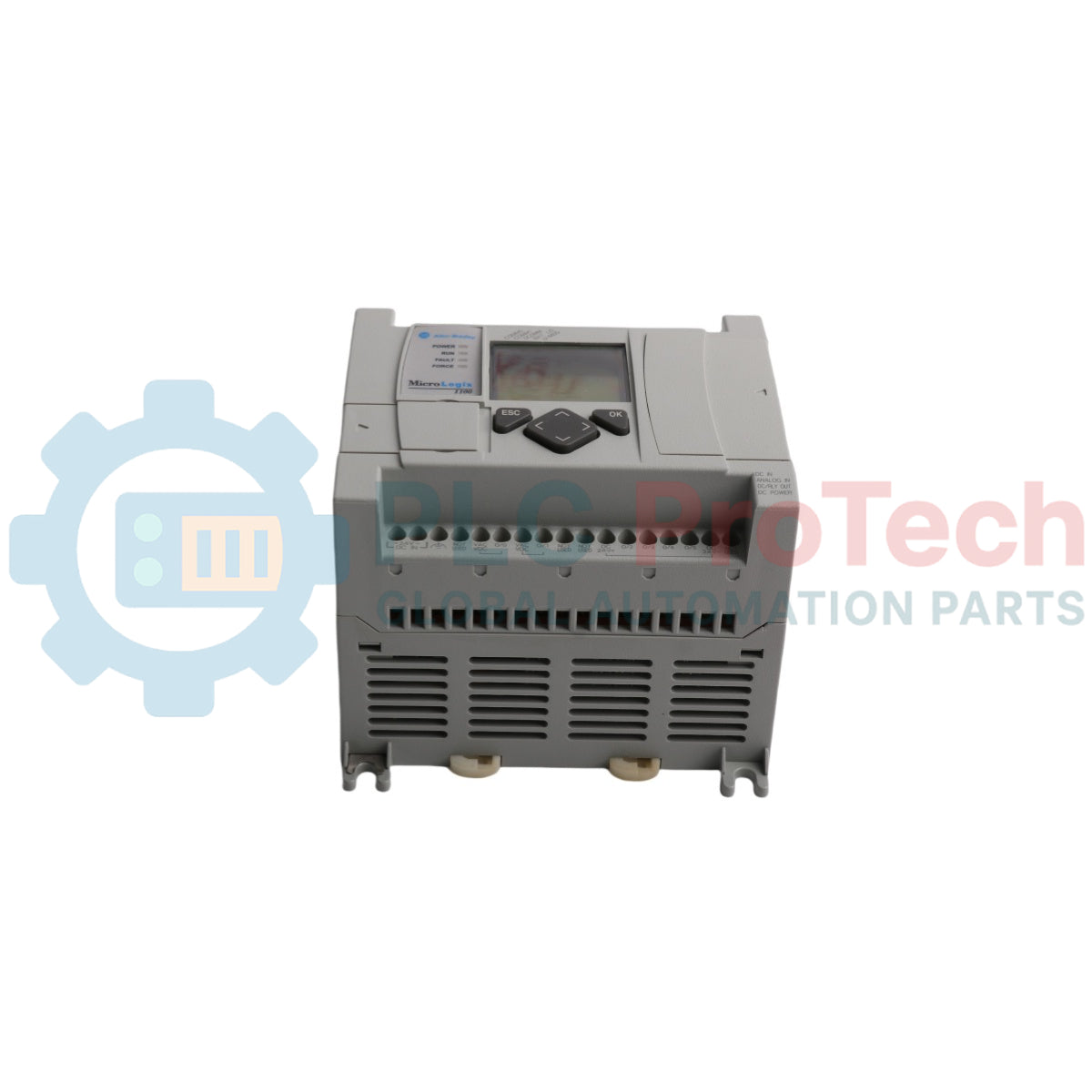

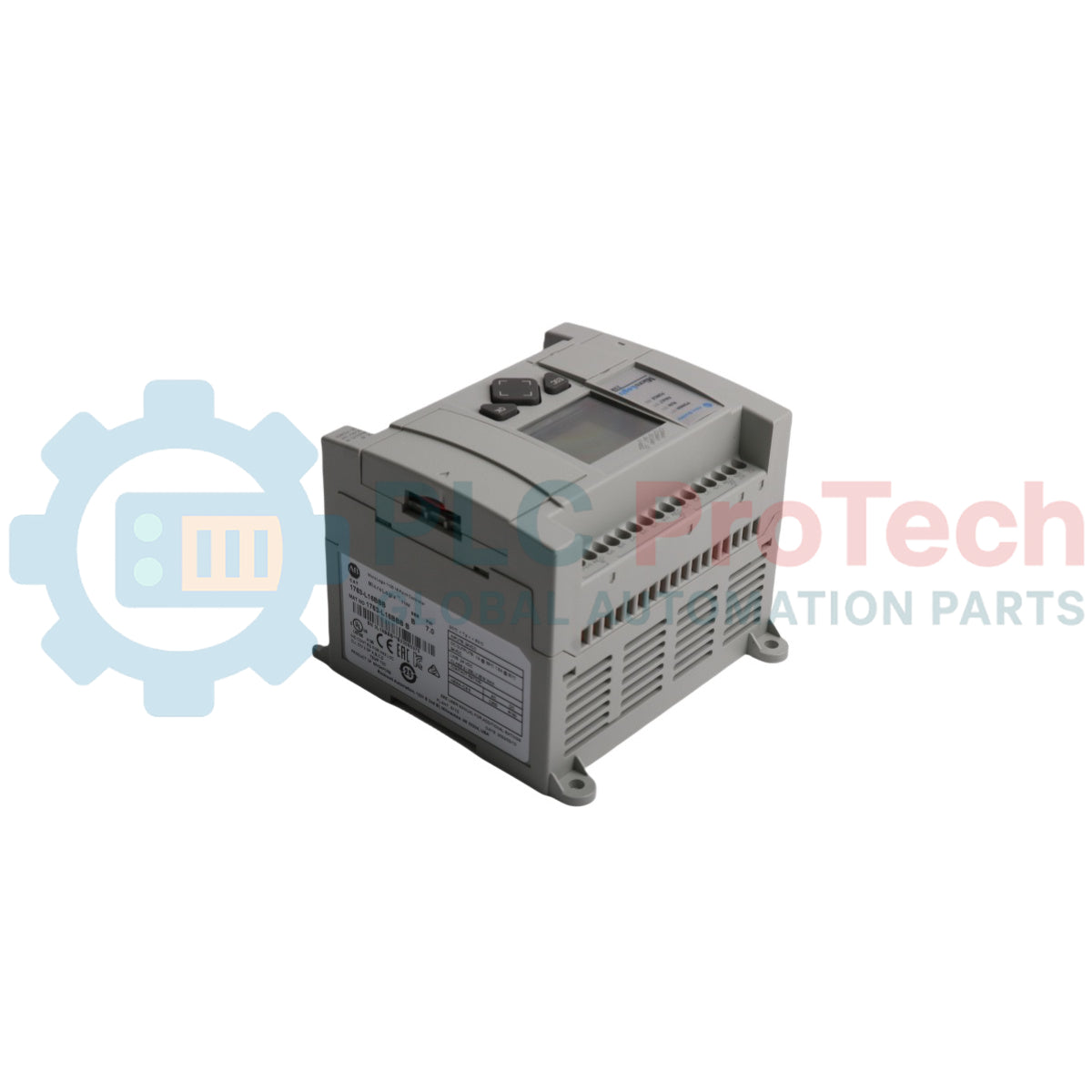

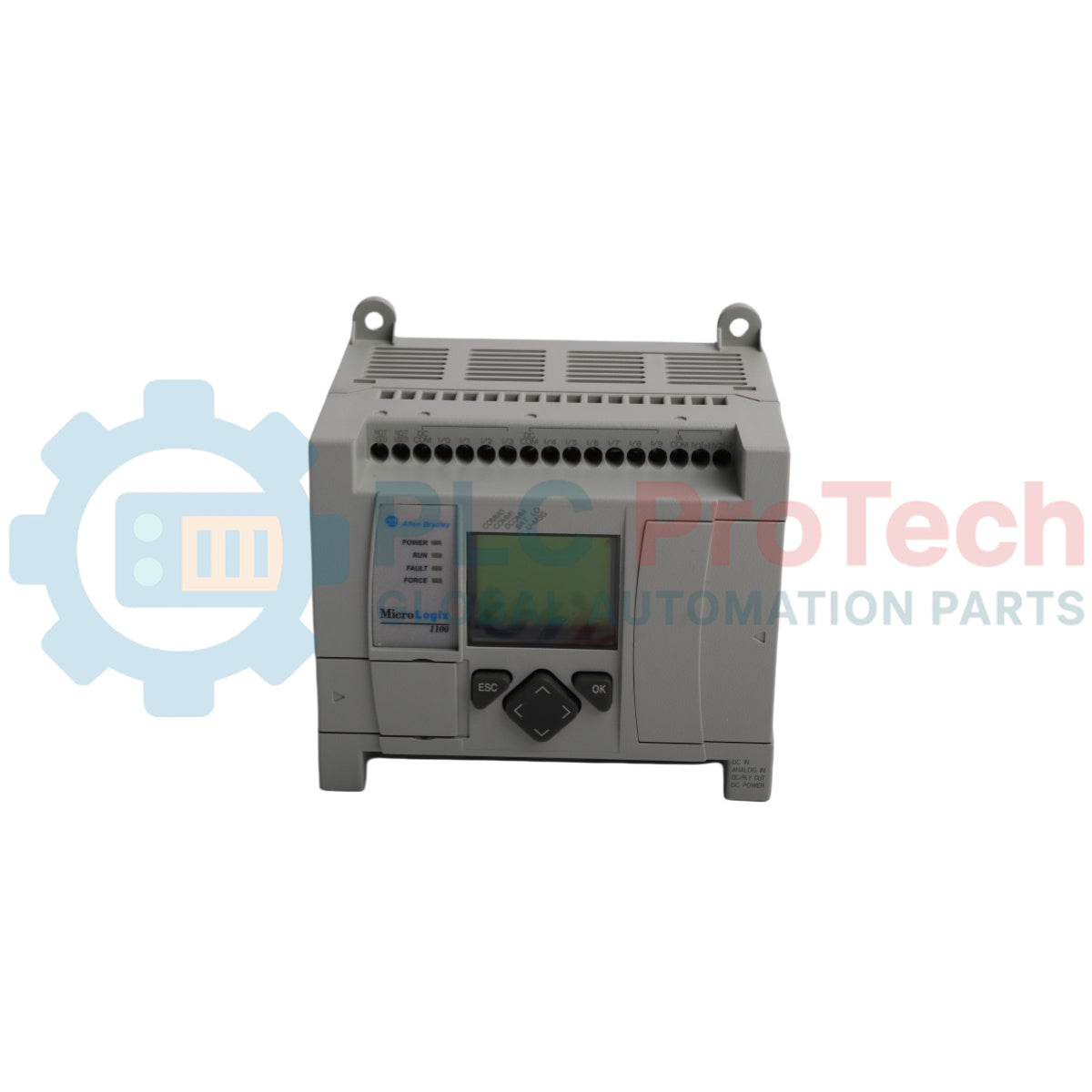

16-точечный ПЛК-контроллер Allen-Bradley 1763-L16BBB MicroLogix 1100

Обзор продукта

Устройство 1763-L16BBB (1763L16BBB) — это универсальный компактный контроллер семейства MicroLogix 1100, обеспечивающий расширенные функции, такие как редактирование в режиме онлайн и встроенный Ethernet/IP, по цене микроконтроллера ПЛК. Благодаря 16 встроенным точкам ввода-вывода (10 дискретных входов, 2 аналоговых входа и 6 дискретных выходов) это устройство часто выбирают для станций удалённого мониторинга, автоматизации зданий и распределённого управления в нефтегазовой отрасли. 1763-L16BBB позволяет инженерам вносить изменения в программу в режиме реального времени без остановки процесса, практически устраняя простои во время ввода в эксплуатацию. Встроенный ЖК-экран обеспечивает немедленную диагностическую информацию и позволяет изменять внутренние целочисленные файлы и файлы битов без внешней панели HMI.

Техническая конфигурация

Устройство 1763-L16BBB работает от источника питания 24 В постоянного тока и имеет продуманную конфигурацию ввода-вывода. Входная секция включает десять дискретных входов 24 В постоянного тока, в том числе четыре высокоскоростных входа (40 кГц), предназначенных для высокочастотного подсчёта импульсов и определения движения. Кроме того, устройство оснащено двумя встроенными аналоговыми входами напряжения с разрешением 10 бит (0–10 В постоянного тока). Выходная секция оптимизирована для высокоскоростного переключения и обеспечивает гибкость благодаря двум FET-выходам 24 В постоянного тока и четырём изолированным релейным выходам. Для подключения контроллер оснащён двумя коммуникационными портами: изолированным комбинированным портом RS-232/RS-485 и полнофункциональным портом EtherNet/IP 10/100 Мбит/с, поддерживающим обмен сообщениями между равноправными устройствами и удалённое программирование через локальные и глобальные сети.

Технические характеристики

Часто задаваемые технические вопросы

Можно ли использовать 1763-L16BBB для высокоскоростного управления движением?

Да, контроллер оснащён двумя высокоскоростными выходами PTO (выход импульсной последовательности) или PWM (широтно-импульсная модуляция) через свои FET-каналы. Они идеально подходят для базового управления шаговыми двигателями или регулирования пропорциональных клапанов в компактных машинах.

Совместим ли Ethernet-порт со стандартными офисными сетями?

Порт EtherNet/IP использует стандартные разъёмы RJ45 и протоколы TCP/IP. Однако для обеспечения надёжности в промышленных условиях рекомендуется использовать экранированный кабель Cat5e или Cat6, чтобы предотвратить потери сигнала, вызванные высоковольтными кабелями двигателей или частотно-регулируемыми приводами (VFD).

Какие модули расширения совместимы с этим базовым контроллером?

1763-L16BBB поддерживает до четырёх модулей расширения ввода-вывода серии 1762. Эти модули подключаются к правой стороне контроллера через шинный интерфейс, обеспечивая дополнительные дискретные, аналоговые точки или точки измерения температуры (TC/RTD).

Руководство по проектированию и установке

• Полярность FET-выходов: При использовании двух FET-выходов 24 В постоянного тока строго соблюдайте полярность. В отличие от релейных выходов, FET-выходы являются твердотельными и чувствительными к полярности. Перепутывание полярности источника питания 24 В постоянного тока или подключения нагрузки может привести к немедленному выходу выходной цепи из строя.

• Разрешение аналогового сигнала: Два встроенных аналоговых входа 0–10 В постоянного тока имеют общий обратный провод и разрешение 10 бит. Для точных применений, требующих точности 12 или 16 бит, а также для сигналов 4–20 мА вместо встроенных клемм используйте модуль расширения 1762-IF4.

• Безопасность редактирования в режиме онлайн: Хотя 1763-L16BBB поддерживает редактирование в режиме онлайн, инженерам следует проверять все изменения логики лестничной диаграммы в среде моделирования перед применением к работающему процессу. Резкие изменения значений таймеров или состояний выходов во время рабочего цикла машины могут привести к механическим нагрузкам или создать угрозу безопасности.

• Защита от воздействия окружающей среды: Несмотря на рассчитанную рабочую температуру до 65 °C, при установке контроллера в наружном шкафу (например, на устьевой площадке) убедитесь, что шкаф оснащён вентиляцией или радиатором. Это предотвратит выцветание встроенного ЖК-экрана из-за длительного воздействия экстремальных температур.
