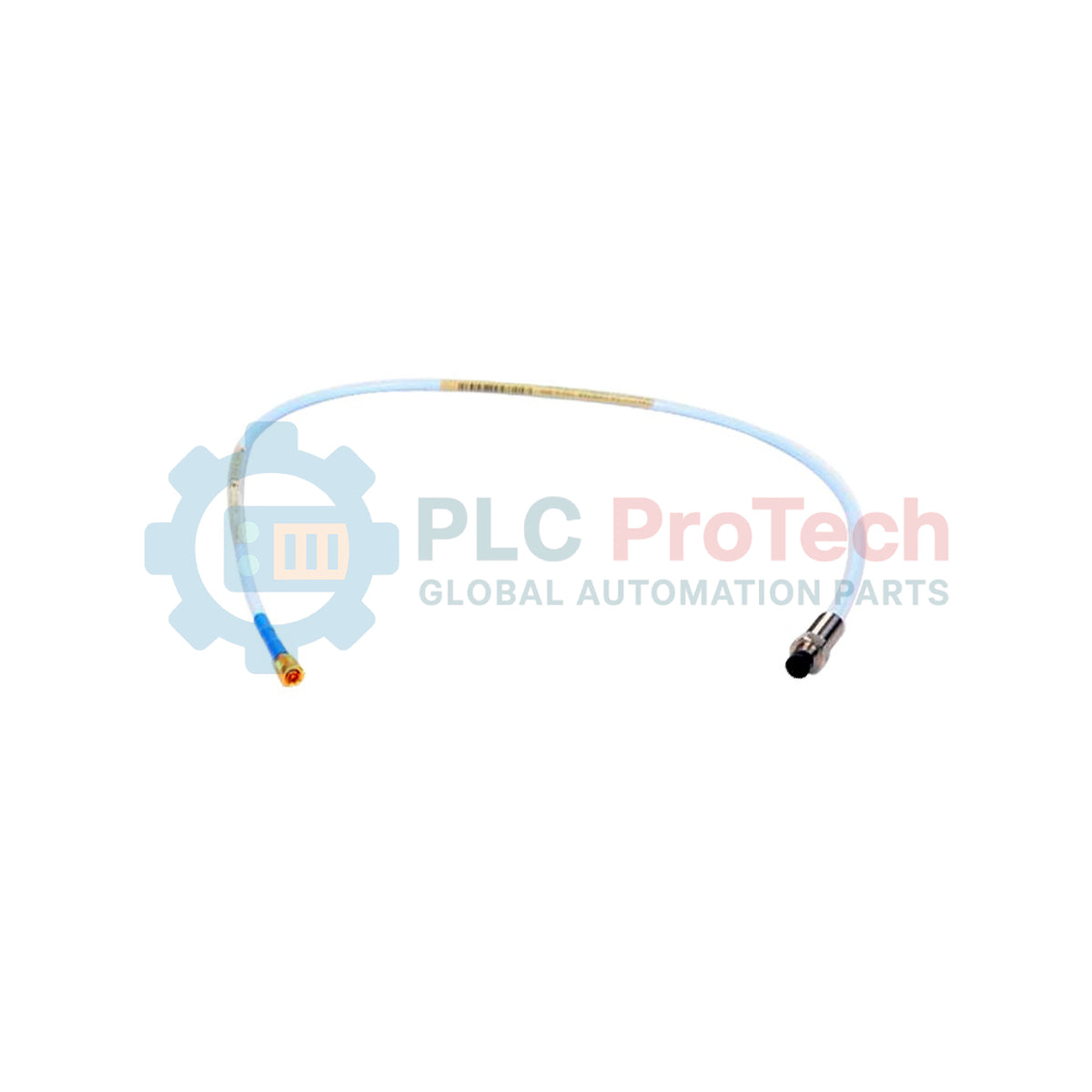

330105-00-32-05-02-00 Bently Nevada датчик приближения 3300 XL 8 мм с обратным креплением

Обзор продукта

 330105-00-32-05-02-00 относится к высокопроизводительному семейству Bently Nevada 3300 XL 8mm и представляет собой решение с обратным монтажом. Эта конфигурация предназначена для специализированных промышленных корпусов, где датчик необходимо устанавливать через внутренний диаметр монтажной втулки или корпуса. Он играет ключевую роль в системах контроля турбин (TSI), обеспечивая бесконтактные измерения перемещения для мониторинга радиальной вибрации и осевого положения.

Разработанный для самых требовательных роторных машин, включая паровые турбины и компрессоры высокого давления, этот датчик использует передовую технологию вихревых токов. Наконечник из PPS (полисульфида фенилена) и корпус из нержавеющей стали обеспечивают сохранение линейного сигнала 200 мВ/мил даже при погружении в горячее смазочное масло или воздействии высокоскоростного пара. Улавливая мельчайшие перемещения вала, 330105 обеспечивает профилактическое обслуживание и предотвращает дорогостоящие незапланированные простои.

Техническая конфигурация

Код модели 330105-00-32-05-02-00 определяет конкретные механические габариты, оптимизированные для внутреннего монтажа в машине.

Корпус с обратным монтажом (00-32)

Конфигурация предусматривает стандартный корпус с обратным монтажом. В отличие от стандартных датчиков с «прямым» монтажом, конструкция с обратным монтажом позволяет закрепить датчик в корпусе с резьбой 3/8-24 или втулке датчика Bently Nevada, обеспечивая удобную регулировку зазора с внешней стороны машины.

Общая длина (05)

Вариант 05 предусматривает кабель длиной 0,5 метра (1,6 фута). Этот короткий соединительный кабель типа «пигтейл» идеально подходит для установок, где Proximitor® или соединение удлинительного кабеля расположено непосредственно рядом с корпусом машины, что снижает риск зацепления кабеля и электрических помех.

Тип разъёма (02)

Этот датчик оснащён миниатюрным коаксиальным разъёмом Miniature ClickLoc™. Этот позолоченный фиксирующий интерфейс устраняет проблемы с надёжностью, свойственные стандартным резьбовым разъёмам. Он устойчив к ослаблению соединения при высокочастотной вибрации, характерной для турбинных установок.

Одобрение уполномоченных органов (00)

Позиция 00 обозначает, что специальные региональные разрешения для взрывоопасных зон не выбраны. Это делает данный вариант экономически эффективным решением для общепромышленных применений или мест, где достаточно «стандартных» показателей электробезопасности.

Технические характеристики

Преимущества конструкции

Серия  330105 предлагает уникальные преимущества для инженеров предприятий и специалистов по техническому обслуживанию:

• Конструкция с внутренним доступом: архитектура обратного монтажа позволяет заменять датчик и настраивать зазор в сложных корпусах, куда стандартный резьбовой датчик не достаёт.

• Надёжная герметизация: наконечник из PPS химически соединён с корпусом из нержавеющей стали, образуя герметичное уплотнение, которое предотвращает проникновение масла или технологического газа через корпус датчика в кабельный канал.

• Термическая стабильность: технология 3300 XL компании Bently Nevada минимизирует «температурный дрейф», обеспечивая точность показаний вибрации даже при переходе машины от холодного запуска к максимальной рабочей температуре.

Руководство по установке и техническому обслуживанию

Правильная установка датчика для обратного монтажа критически важна для точности сигнала и долговечности оборудования.

Настройка зазора датчика

Установите датчик в корпус для обратного монтажа и контролируйте напряжение постоянного тока. Для системы 3300 XL напряжение зазора  -10,0 VDC  обычно соответствует центру линейного диапазона 80 мил. Точно отрегулируйте положение, пока напряжение не стабилизируется, затем зафиксируйте стопорные гайки.

Защита коннектора

Всегда используйте защитную втулку коннектора поверх соединения ClickLoc™. Она предотвращает попадание в коаксиальное соединение загрязнений окружающей среды, таких как влага или масло, которые могут вызвать «скачки» сигнала или ложные сигналы тревоги о вибрации.

Обращение с коаксиальным кабелем

Никогда не используйте плоскогубцы или острые инструменты для работы с кабелем. Соблюдайте минимальный радиус изгиба  25,4 мм (1,0 дюйма). Резкие изгибы могут повредить внутренний диэлектрический слой, что приведёт к изменению импеданса и ухудшению калибровки датчика.

Технические часто задаваемые вопросы

Q1: В чём заключается основное различие между датчиками 330101 и 330105?

A1: 330101 — стандартный датчик для «прямого» монтажа с наружной резьбой. 330105 — датчик для  обратного монтажа , предназначенный для установки в отдельный корпус или втулку. Электрически они идентичны, но механически различаются.

Q2: Можно ли использовать этот датчик со стандартным удлинительным кабелем 3300 XL длиной 9 м?

A2: Да, при условии, что общая длина системы (датчик + удлинительный кабель) соответствует калибровке Proximitor® (обычно 5,0 или 9,0 м). Этот датчик длиной 0,5 м обычно используется как часть системы общей длиной 5 или 9 м.

Q3: Устойчив ли наконечник из PPS к воздействию химикатов?

A3: Да, наконечник из PPS (полисульфида фенилена) обладает высокой устойчивостью к большинству промышленных химикатов, включая аммиак, каустические растворы и все распространённые турбинные смазочные материалы.

Q4: Как узнать, что коннектор ClickLoc™ установлен правильно?

A4: Коннектор ClickLoc™ обеспечивает отчётливый тактильный «щелчок» при полном соединении. В отличие от резьбовых коннекторов, динамометрический ключ не требуется: фиксирующий механизм обеспечивает стабильное электрическое соединение даже в условиях сильной вибрации.
