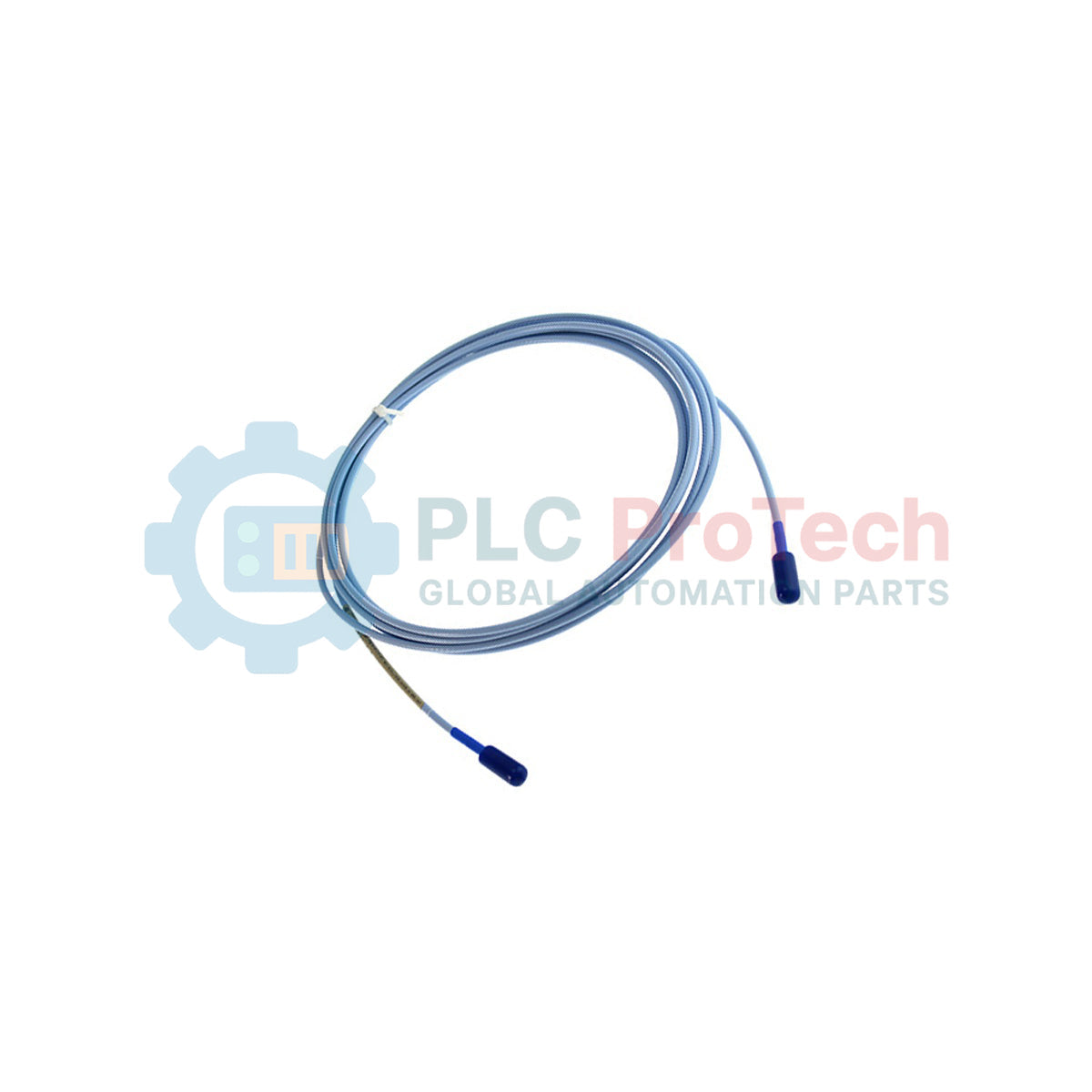

330730-080-00 Bently Nevada 3300 XL 11 мм удлинительный кабель (8,0 м)

Обзор продукта

Этот 330730-080-00 служит высокоточным сигнальным проводником для системы датчиков приближения Bently Nevada 3300 XL 11 мм. Этот удлинительный кабель длиной 8,0 метров соединяет 11-миллиметровый зонд с датчиком Proximitor®, сохраняя целостность сигнала на больших расстояниях в сложных промышленных условиях. В то время как 8-миллиметровые системы подходят для стандартного оборудования, 11-миллиметровая система и этот кабель поддерживают приложения с более широким линейным диапазоном (до 4,0 мм / 160 мил), например, для больших паровых турбин и измерения осевого усилия.

Разработанный с использованием передовой фторполимерной изоляции, кабель 330730-080-00 предотвращает затухание сигнала и электромагнитные помехи (EMI). Его низкая емкость гарантирует стабильность высокочастотных вихревых токов, обеспечивая системе мониторинга чистое и точное отображение положения или вибрации вала. Независимо от установки в кабельном лотке или защитном канале, этот кабель выдерживает экстремальные температурные циклы, характерные для энергетических и нефтехимических предприятий.

Техническая конфигурация

Модель 330730-080-00 следует строгой физической логике калибровки, чтобы обеспечить соответствие общего импеданса системы техническим характеристикам Bently Nevada.

Длина кабеля (080)

Опция 080 обозначает общую длину 8,0 метров (26,2 фута). В системах Proximitor® длина кабеля не произвольна; он калибруется под конкретную общую длину системы (обычно 9,0 метров). В сочетании с зондом длиной 1,0 метр этот кабель длиной 8,0 метров идеально завершает электрическую цепь.

Опция разъема и кабеля (00)

Параметр 00 обозначает стандартную коаксиальную кабельную конфигурацию без дополнительной нержавеющей брони. Эта версия обеспечивает максимальную гибкость при прокладке через узкие каналы или внутренние корпуса машин, используя высокоэффективную внешнюю оболочку из FEP (фторированного этиленпропилена) для химической стойкости.

Высокоточная ёмкость

С типичной ёмкостью 69,9 пФ/м этот кабель минимизирует фазовые сдвиги и задержки сигнала. Эта электрическая точность позволяет системам Bently Nevada поддерживать постоянную чувствительность 3,94 В/мм (100 мВ/мил) по всему расширенному диапазону системы 11 мм.

Технические характеристики

Инженерные преимущества

Кабели-удлинители серии 330730 обеспечивают значительное преимущество в надёжности для защиты критически важных активов:

• Технология ClickLoc™: Кабель оснащён позолоченными разъёмами ClickLoc™, которые надёжно защёлкиваются. Этот «щелчок» обеспечивает тактильное подтверждение прочного соединения, предотвращая «скачки» сигнала, часто вызванные ослабленными резьбовыми соединениями в условиях сильной вибрации.

• Устойчивость к экстремальным температурам: Оболочка из FEP остаётся гибкой при -51°C и сохраняет структурную целостность до +177°C, что позволяет прокладывать кабель рядом с паровыми трубами или в арктических условиях без трещин и плавления.

• Химическая стойкость: Внешняя изоляция устойчива к разрушению от синтетических смазок, гидравлических жидкостей и большинства промышленных растворителей, обеспечивая срок службы, измеряемый десятилетиями, а не годами.

Руководство по установке и обслуживанию

Точность системы приближения зависит от качества соединений кабеля. Следуйте этим лучшим инженерным практикам:

Общая длина системы совпадает

Всегда проверяйте, что общая длина кабеля (зонд + удлинитель) соответствует «Длине системы», указанной на вашем датчике Proximitor®. Для этого кабеля длиной 8,0 м необходимо использовать зонд длиной 1,0 м, чтобы достичь калибровки системы 9,0 м. Смешивание компонентов длиной 5 м и 9 м вызовет серьезные ошибки коэффициента масштабирования.

Защита разъема

Хотя разъем ClickLoc™ прочный, он не является водонепроницаемым. В условиях высокой влажности или масляного тумана всегда используйте защитные элементы для разъемов (прозрачные пластиковые рукава или термоусадку), чтобы предотвратить попадание жидкости в коаксиальное соединение.

Правильная прокладка

Избегайте прокладки кабеля 330730-080-00 параллельно с линиями высокого напряжения переменного тока. Если подозревается наводка, убедитесь, что кабель размещен в заземленном металлическом канале. Никогда не используйте стяжки так туго, чтобы деформировать оболочку кабеля, так как это изменит внутреннюю емкость и испортит калибровку.

Технические часто задаваемые вопросы

Q1: Могу ли я использовать этот удлинительный кабель 11 мм с зондом 8 мм?

A1: Нет. Система 11 мм использует более крупный наконечник зонда и другую калибровку Proximitor®. Кабель 330730 специально настроен под электрические характеристики серии 11 мм. Использование его с компонентами 8 мм приведет к неточным показаниям.

Q2: Что произойдет, если я укорочу кабель?

A2: Никогда не режьте и не соединяйте кабель удлинителя приближения. Длина является неотъемлемой частью настроенного контура. Укорачивание кабеля изменит емкость, что приведет к значительной ошибке в напряжении зазора и чувствительности к вибрации.

Q3: Доступен ли этот кабель с броней из нержавеющей стали?

A3: Да. Хотя опция "00" является стандартной, серию 330730 можно заказать с опциями "01" или "02" для гибкой брони из нержавеющей стали AISI 302, если кабель будет подвергаться физическому истиранию или попаданию летающих частиц.

Q4: Как отличить кабель 3300 XL 11 мм от кабеля 8 мм?

A4: Большинство кабелей 3300 XL выглядят похоже, но серия 11 мм часто имеет более крупный корпус разъема или специальные цветовые метки. Всегда проверяйте номер детали. 330730 на идентификационной этикетке кабеля перед установкой.
