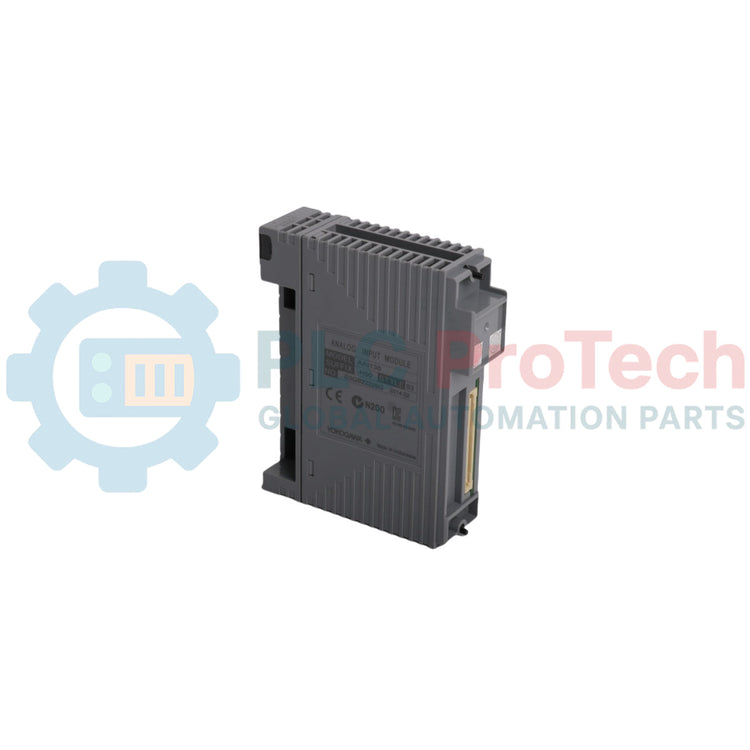

AAI543-H50 S1 Yokogawa аналоговый модуль вывода HART (FIO)

Обзор продукта

Yokogawa AAI543-H50 S1 (AAI543H50S1) - это высокопроизводительный 16-канальный модуль аналогового вывода, предназначенный для интегрированных систем управления производством CENTUM VP и CS 3000. Этот модуль обеспечивает точные токовые сигналы от 4 до 20 мА для управления полевыми устройствами, такими как регулирующие клапаны, исполнительные механизмы и контроллеры приводов с переменной скоростью. Оптимизированный для критически важных отраслей непрерывного производства, включая производство СПГ, фармацевтическое производство и нефтепереработку, AAI543-H50 S1 поддерживает интегрированную связь HART. Это обеспечивает беспрепятственную передачу цифровых данных, позволяя удалённо калибровать позиционеры клапанов и контролировать диагностику непосредственно с рабочей станции DCS, что значительно сокращает объём ручного технического обслуживания на месте и повышает эксплуатационную безопасность.

Расшифровка суффикса

Код модели AAI543-H50 S1 определяет конкретные функциональные возможности и аппаратную ревизию модуля:

• AAI543: обозначает базовую модель как 16-канальный модуль аналогового вывода (от 4 до 20 мА).

• -H (связь HART): означает, что модуль оснащён схемой модуляции/демодуляции сигнала HART. Он может передавать цифровую информацию, наложенную на аналоговый сигнал от 4 до 20 мА, для управления интеллектуальными полевыми устройствами.

• 5 (поддержка резервирования): указывает на готовность модуля к работе в режиме двойного резервирования. При установке парами на резервной клеммной плате это обеспечивает плавное переключение управляющих сигналов при отказе одного из модулей.

• 0 (базовая спецификация): обозначает стандартную функциональную спецификацию без специализированных барьеров искробезопасности.

• S1 (исполнение 1): указывает на первый вариант аппаратного исполнения, обеспечивающий совместимость с существующими объединительными платами FIO и надёжную замену в уже работающих системных архитектурах.

Технические характеристики

Технические часто задаваемые вопросы

В1: Как суффикс «H» упрощает техническое обслуживание клапанов?

О1: «H» означает поддержку HART. Это позволяет инженерам использовать программное обеспечение Yokogawa PRM (Plant Resource Manager) для проведения испытаний клапанов частичным ходом или удалённой проверки кодов ошибок позиционера через AAI543-H50 S1, избегая ненужных физических проверок в опасных зонах.

В2: Можно ли использовать AAI543-H50 S1 в нерезервированной конфигурации?

О2: Да. Хотя «5» указывает на поддержку резервирования, модуль полностью функционирует в конфигурации с одним модулем. Это обеспечивает возможность модернизации до резервированной конфигурации в будущем: достаточно добавить второй модуль и резервную клеммную плату.

В3: Что происходит с выходным сигналом при отказе питания системы?

О3: Модуль рассчитан на удержание сигнала или переход в определённое состояние (обычно 0 мА или 4 мА) в зависимости от конфигурации станции управления полевыми устройствами (FCS). Убедитесь, что параметры «Удержание выхода» правильно настроены в программном обеспечении в соответствии с безопасным положением регулирующих клапанов при отказе.

Руководство по проектированию и установке

• Управление сопротивлением нагрузки: AAI543-H50 S1 поддерживает суммарное сопротивление контура до 750 Ом. При проектировании длинных кабельных линий до полевых устройств рассчитайте общее сопротивление (кабель + позиционер + барьер безопасности). Превышение этого предела приведёт к насыщению выходного тока и неправильному позиционированию клапана.

• Формирование резервной пары: для установок с двойным резервированием всегда проверяйте, что оба модуля AAI543-H50 S1 имеют одинаковое исполнение (S1) и одну и ту же ревизию встроенного ПО. Несовпадение исполнений в резервной паре может привести к ошибкам синхронизации на шине FIO при переключении «активный/резервный».

• Целостность сигнала HART: для обеспечения надёжной связи HART избегайте использования кабелей с высокой ёмкостью. Убедитесь, что необходимый для связи HART резистор 250 Ом правильно учтён в контуре; AAI543-H50 S1 имеет внутреннюю схему для работы с ним, однако внешние барьеры могут добавлять дополнительное сопротивление.
